Как поменять гидрокорректор фар на гранте

labavto.com

Гидравлические регуляторы света фар сначала появились на классических вазовских моделях. Затем их стали устанавливать и на новых моделях, в том числе на Лада Гранта. Как и любой прибор он может выйти из строя. Неисправный гидрокорректор заменяют аналогичным или электрическим. Процесс замены несложный и вполне по силам любому автолюбителю, являющемуся владельцем Лада Гранта.

Конструкция и принцип работы гидрорегулятора

Гидравлический регулятор позволяет из салона автомобиля угол светового пучка. Конструктивно он состоит из следующих частей:

  • основного цилиндра, который расположен под панелью приборов;
  • исполнительных цилиндров, расположенных на передних фарах;
  • соединительных трубок, связывающих цилиндры между собой.

На приборной панели вмонтирован переключатель режимов, благодаря меняется давление гидравлической жидкости в головном цилиндре.

Гидравлический регулятор представляет собой замкнутую герметичную систему, в которой изменившееся давление с помощью гидрожидкости из основного цилиндра по магистралям передается в исполнительные. В результате меняется положение штоков рабочих цилиндров, которые через специальный рычажок меняют угол наклона светового пучка. В этом заключается принцип работы гидрокорректора фар.

Работа электрического корректора осуществляется за счет электроэнергии от бортовой электросети. Работоспособность электрорегулятора не зависит от температурных сезонных колебаний. Поэтому электрокорректор надежнее гидравлических аналогов. Главный недостаток электрических устройств – высокая стоимость. Они дороже гидрокорректоров в несколько раз.

Причины выхода из строя гидравлического регулятора

Если при повороте ручки регулировки фар, световой пучок не меняет направление, это говорит о выходе из строя гидравлического корректора. Существует несколько причин неисправности:

  • Заклинило один из рабочих цилиндров. При этом не будет поворачиваться соответствующий отражатель.
  • Повредились соединительные трубки, произошла разгерметизация системы.
  • Нарушение герметизации вследствие повреждения или износа уплотнителей.

При разгерметизации системы невозможно регулировать оба плафона. Чаще всего они опускаются и принимают нижнее положение, в итоге фары освещают только дорогу рядом с автомобилем. В ночное время это повышает риск создание аварийной ситуации. Можно попробовать отрегулировать шток гидравлического устройства.

Производители гидрокорректоров не предусмотрели ремонт замкнутой системы в целом и отдельных элементов. Поэтому если устройство вышло из строя, необходимо либо установить новый гидрорегулятор, либо заменить гидравлическое устройство на электрическое.

Некоторые автолюбителя пытаются отремонтировать регулятор, но это не приносит долгосрочных результатов. Например, заменяют рабочий шток саморезом подходящего диаметра с удаленным острым концом. Это дает возможность зафиксировать отражатели в определенном положении. Проводить регулировку из салона будет невозможно.

Если при визуальном осмотре гидрорегулятора обнаружены трещины на соединительных трубках, ремонт будет заключаться в их устранении. Причиной появления трещин являются температурные перепады в моторном отсеке автомобиля. Если трещина находится близко от основного или рабочего цилиндра, отрезают конец с трещинами. Поврежденную в середине трубку полностью меняют с прокачкой тосолом.

Инструкция по замене гидравлического регулятора

Чтобы провести замену, нужно купить комплект для установки гидрокорректора и приготовить удлинитель с накидной головкой на «21». Дальнейшие действия состоят из последовательности шагов:

  • Демонтируем переднюю панель. Она легко снимается, так как фиксируется клипсами.
  • Далее снимаем ручку гидрорегулятора, потянув ее на себя.

  • Под ручкой находится гайка, которую откручиваем приготовленной головкой с воротком. После этого можно вынимать главный цилиндр гидравлического устройства.

  • Затем поднимаем крышку капота и дальнейшие работы проводим в моторном отсеке.
  • Находим рычажки, которые регулируют отражатели и снимаем их, повернув против часовой стрелки до щелчка. Вынимаем детали с обеих сторон.

  • Соединительные трубки закреплены с помощью пластиковых хомутов с винтовым зажимом. Их можно срезать и купить новые.
  • Так как система не подлежит ремонту, чтобы облегчить процедуру снятия гидрорегулятора, обрезаем рабочие цилиндры и вытягиваем трубки через салон.

  • Для удобства проведения работ по монтажу, нужно снять аккумулятор.
  • Новый регулятор устанавливаем в обратном порядке.

  • Начинаем работы с установки рабочих цилиндров. Через отверстие проталкиваем их в подкапотное пространство и устанавливаем в фары.
  • Резинку, которая установлена на главном цилиндре, сначала проталкиваем в подкапотное пространство, а затем аккуратно вставляем на посадочное место.
  • Далее протягиваем трубки и устанавливаем остальные элементы системы гидрорегулятора.
  • На заключительном этапе проверяем работу гидравлического корректора.

Замена гидравлического корректора на электрический аналог

Если принято решение о замене гидравлического устройства на электрический, то проблем с установкой возникнуть не должно. Необходимо приобрести электрический регулятор, а дальше действовать по инструкции:

  • Сначала снимаем отработавшую свой срок гидравлическую систему, как это было сделано при замене.
  • Отключаем электропитание автомобиля, отсоединив отрицательную клемму от аккумулятора.
  • На посадочные места исполнительных цилиндров гидрокорректора устанавливаем электрические механизмы. Следует обратить внимание на уплотнители. Желательно заменить их новыми.
  • Положительный провод соединяем с клеммой «20», отрицательный замыкаем на массу.
  • Проводку протягиваем по месту пролегания магистрали трубопровода, или приматываем к общим электрическим проводам.
  • На завершающем этапе присоединяем минус к аккумулятору и проверяем работу электрокорректора фар.

Электрический регулятор хотя и стоит недешево, но работает безотказно долгое время. Можно нагружать багажник, отрегулировать фары из салона будет просто.

Как отремонтировать гидрокорректор фар на Ладе Гранте — инструкция

На моей машине Ладе Гранте фары стали светить слишком низко. Вначале я поднимал пучок света настройкой гидрокорректора, но фары через некоторое время снова опускались. Регулировка дошла до максимальной отметки, но свет падал низко. Этот вопрос встречается у владельцев автомобилей, оснащенных гидрокорректором фар.

Почему так происходит

Конструкция его ненадежная, давление жидкости постепенно падает, и лучи света опускаются. Это происходит в течение 3 лет, и настройка пропадает. Если заменить корректор новым, то через несколько лет процесс повторится.

Что делать

Возвратить фарам нормальное состояние можно простым способом. Нужно достать гидрокорректор путем его вращения против часовой стрелки.

Работа корректора Лады Гранты состоит в следующем. При повороте регулятора в салоне машины, шток выдвигается из цилиндра и поднимает фару.

Когда давление жидкости снижается, то шток полностью погружается внутрь цилиндра и становится короче. Фары опускаются вниз, и регулятор уже не действует.

Предлагаю увеличить длину штока пластиковой трубкой. Для этого можно использовать дюбель-гвоздь для строительных работ.

8 – диаметр, 80 – длина. Используется часть со шляпкой. Вначале отмерим от дюбель-гвоздя 15 мм, которые были определены путем экспериментов.

Это позволит сохранить регулировки, установленные с завода. Если длина будет больше, то настройка нарушится. Сразу не отрезайте, чтобы удобнее его надеть на шток гидрокорректора. Трубка одевается на шток плотно, поэтому для облегчения работы нагрейте его зажигалкой в течение 2 секунд.

После нагревания сразу надевайте на шток, и отрезайте по размеченной линии. Я так и сделал, в результате получил следующее:

Края оплавил пламенем зажигалки, чтобы они не были острыми. Шток сопрягается с чашечкой, и такая закругленная форма ему более подходит. Теперь можно устанавливать на место. По аналогии со снятием. Нажимать на фиксатор не нужно, вставляйте и вращайте по часовой стрелке.

Такую же процедуру нужно провести с другой фарой. Там тоже ничего снимать не нужно, добраться до гидрокорректора можно легко. После удлинения штоков корректоров нужно отрегулировать свет фар.

Регулировка

Существует 2 вида настройки:

  • Барашек – влево, вправо.

  • Пластиковая белая гайка – вверх, вниз.

Вращать ее нужно через отверстие, которое показано на фотографии.

Для этого потребуется длинный шестигранник с шариком на конце, так как отверстие немного не совпадает с расположением гайки. Поэтому шарик поможет поворачивать ключ под некоторым углом. Можно использовать шестигранник с маленьким карданчиком, размер Н6.

Просовываем его в указанное отверстие, попадаем в гайку и вращаем. Вначале настраиваем ближний свет левой фары. Это рекомендуется делать на дороге со встречной машиной. Пучок света нужно поднять вверх, чтобы он не попал на ветровое стекло встречного автомобиля. Иначе ваши фары будут слепить водителя.

Читать еще:  Как отделить стекло от фары

Свет должен падать примерно на уровне бампера с небольшим запасом по высоте. Если на задних сиденьях будут пассажиры, то машина присядет, а луч света поднимется. Для этого нужен запас по высоте.

После регулировки левой фары Лады Гранты, поставьте автомобиль возле стены. Затем настройте высоту пучка правой фары на уровне левой, ориентируясь по границе света. На этом регулировка закончена, всем удачи на дорогах! Ждем ваших комментариев и мнений по этому вопросу!

Особенности ремонта и замены электрокорректора фар на Ладе Гранта

Направление светового потока меняется, когда багажник автомобиля занят каким-либо грузом. Проседание задней части заставляет фары смотреть вверх, из-за чего идущие навстречу водители ослепляются, а дорожное покрытие освещается слабо. Чтобы изменить направление пучка света, выходить из авто не приходится, этим занимается гидравлический регулятор или электрокорректор.

Гидрокорректоры фар были введены еще на заднеприводных авто от ВАЗа классического типа. Сегодня вместо гидравлических систем автолюбители устанавливают электрокорректор фар Гранты, позволяющий не волноваться о целостности и герметичности соединительных трубок. Однако производитель чаще оснащает авто именно гидравликой. Регулировка фар требуется для оптимального освещения дороги в условиях затрудненной видимости. Отсутствие возможности отрегулировать световой пучок ставит под угрозу жизнь водителя и пассажиров.

Из чего состоит и как работает гидрокорректор

Конструкция устройства регулировки неразборная и простая, гидрокорректор фар Лады Гранты состоит из следующих элементов:

  • располагающийся под приборной панелью основной цилиндр;
  • находящийся на каждой блок-фаре рабочий цилиндр;
  • механизмы регулирующие рефлектор;
  • соединительные компоненты.

На панель приборов выводится ручка для управления режимами, помогающая владельцу менять давление в главном цилиндре. Изменение давления приводит к повороту отражателя, а значит, и направлению светового потока.

Особенность гидрокорректора – герметичность и замкнутость. Если при визуальном осмотре обнаружены места, где жидкость подтекает или имеются трещины, то соединительные трубки требуют замены.

Изменение давления в основном цилиндре передается рабочим элементам, из-за чего поворачиваются поршни, изменяя угол наклона отражателя. Электрокорректоры функционируют благодаря бортовой электроэнергии, а потому не зависят от температуры окружающего воздуха. Более надежные устройства такого типа отличаются высокой стоимостью.

Причины выхода из строя гидравлического регулятора

Когда водитель замечает, что одна или даже обе фары не откликаются на управление, симптом указывает на неработоспособность устройтва. Распространенные причины:

  • рабочий цилиндр заклинило, один из плафонов не поворачивается;
  • разгерметизирован из-за износа уплотнительных компонентов;
  • шток и рычаг исполнительного механизма скреплены недостаточно плотно;
  • соединительные трубки повреждены, что спровоцировало утрату герметичности.

Нарушение целостности приводит к падению отражателей с двух сторон – они оказываются в крайнем нижнем положении.

Повреждения трубок в гидравлической системе появляются из-за резких перепадов температуры в двигательном отсеке.

Способов справиться с возникшей проблемой на Лада Гранта несколько:

  • заменить гидравлический регулятор электрокорректором;
  • заправить рабочие цилиндры тосолом;
  • неисправные цилиндры заменить заглушками для фар;
  • установить болты-саморезы, зафиксировав отражатели.

Заглушки или болты сделают систему работоспособной, но нерегулируемой. Заправка тосолом позволяет регулировать положение, однако, мера все равно остается временной, поскольку затем потребуется полноценная замена.

Возможен ли ремонт гидрокорректора

Производители корректоров для Лады Гранта не предусматривали возможности восстановления устройства. Предполагается, что водителю следует произвести замену. Однако, ремонт гидрокорректора своими руками возможен, хоть он и устраняет проблему лишь на некоторое время. Добиться полноценной работоспособности невозможно, однако плафоны устанавливаются в рабочее положение и закрепляются в нем.

Выбор между электрокорректором или гидравлическим регулятором основывается на нескольких параметрах:

  • стоимость – гидравлика обойдется значительно дешевле электрокорректора;
  • условия эксплуатации – когда авто часто попадает в ситуации с резкими перепадами температур, стоит заплатить больше, но получить надежную систему регулировки;
  • модель авто – не все автомобили позволяют подключить электрокорректор, однако, на Ладе установить такой возможно.

Пошаговые действия

Первым делом следует оценить общее состояние и найти причину возникшей проблемы. Если трубки повреждены – заметны трещины или разрывы, требуется провести замену соединительных элементов. Когда трещина располагается вблизи корректора, трубка откусывается, если место повреждения находится не рядом, заменяется вся длина. Далее выполняется прокачка системы тосолом:

  1. Извлекается заглушка корректора.
  2. Выдвигается шток исполнительного механизма.
  3. С помощью шприца тосол вводится в систему, попадание воздуха строго исключается.
  4. Вместо заглушки устанавливается саморез без острой части.

Если регулировка отсутствует, потому что шток поврежден или отломан, проводится наращивание.

Инструкция по замене детали

Чтобы заменить гидрокорректор фар на авто Лада Гранта, потребуется вороток (головка 21). Алгоритм действий:

  1. На приборной панели снимается ручка регулировки. За ней установлена гайка, которую поможет отвернуть вороток. После получится вытащить основной цилиндр.
  2. Под капотом отжимаются фиксаторы, удерживающие гидравлические механизмы. Чтобы их вытащить, требуется повернуть цилиндры против часовой стрелки.
  3. Соединительные трубки закрепляются хомутами, имеющими винтовые зажимы. Их требуется открепить и вывести в салон автомобиля, используя отверстие, скрытое прежде уплотнителем.

Демонтировав прежнее устройство, следует установить замену.

Установка как гидро- и электрокорректора производится через салон автомобиля. Сперва устройство протягивается через отверстие в щитке, затем монтируется на привычном месте.

На электрическую

Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:

  1. Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
  2. От аккумулятора отключается минусовая клемма.
  3. Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.
  4. Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
  5. Проводка проходит в пространстве, ранее занимаемом соединительными трубками.

Рычаг корректора при установке элемента демонтируется.

Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.

На гидравлическую

Если владельца устраивает гидравлика, то замена гидрокорректора фар на Гранте производится аналогичным образом:

  • демонтируется старая система, выводятся соединительные трубки;
  • на место вышедших из строя элементов идентичным образом устанавливаются новые;
  • проверяются уплотнительные кольца;
  • проводится полное тестирование.

Отключение аккумулятора при установке гидравлики на замену испорченных корректоров не потребуется.

Проверка оптики

Устанавливая новый электрокорректор, автовладелец заодно получает возможность изучить эффективность работы оптики:

  • находящийся в блок-фаре конденсат говорит о предстоящей замене – такое состояние приводит к ухудшению освещенности;
  • темный налет подсказывает, что лампа выходит из строя;
  • светоотражающий слой отходит, когда пора выделить деньги на замену, причем обоих блоков;
  • царапины, трещины и сколы на линзе требуют установки нового стекла.

Не будет лишним и очистить блок-фары от запыленности и грязи. Справиться с заменой легко в условиях собственного гаража, однако, если нет желания самостоятельно менять электрокорректор на Гранте, в любом сервисном центре выполнят эту процедуру.

Замена гидрокорректора фар на гранте

Добро пожаловать!
Гидрокорректор фар – появился он очень давно в линейки автомобилей ВАЗ и всё началось с классики, позже он перешёл и на передний привод, ставился на ВАЗ 2109, ВАЗ 21099 и т.д., по сути это очень удобная вещь, без которой сложно обойтись в такой ситуации когда автомобиль сильно нагружен, вить благодаря нему можно не выходя из машины направлять пучок света фар вверх или вниз, особенно это полезно когда задняя часть автомобиля нагружена, например в багажник много продуктов положили и задняя часть чуть-чуть присела, тем самым фары начинают светить не вперёд а вверх ослепляя при этом других водителей, вот чтобы такого не было и был придуман гидрокорректор фар, покрутив ручку которого, пучок света фар можно будет вниз направить и тем самым ослеплять он уже не кого не будет.

Читать еще:  Как снять переднюю фару на калине

Примечание!
Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет то вместо него так же можно использовать удлинитель!

Краткое содержание:

Где находится гидрокорректор фар?
Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.

Когда нужно менять гидрокорректор фар?
При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.

Как заменить гидрокорректор фар на ВАЗ 2190?

Снятие:
1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар по средством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка:
Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Дополнительный видео-ролик:
Увидеть наглядно процесс замены корректора фар, можно в ролике ниже, на примере такого автомобиля как ВАЗ 2110, процедура замены что на Ладе Гранте, что на десятках особо не отличается.

Как правильно поднять фары на Ладе Гранта

На такую специфическую поломку, как «падение фары» в Ладе Гранта (ВАЗ-2190) автолюбители жалуются нередко. Иногда это является достаточно серьезной проблемой. Конечно, без света фар или с «кривым» освещением можно доехать до точки назначения, однако для самого водителя это наверняка будет связано с неслабым стрессом. Зачем рисковать? Если не устраивает свет фар – лучше как можно быстрее привести все осветительные приборы на Ладе Гранта в состояние исправности.

Мы не будем касаться собственно процесса общей регулировки света фар в автомобиле Лада Гранта (ВАЗ-2190), рассмотрим лишь случай неисправности, когда одна или обе фары как бы смотрят вниз. И, как результат, световой пучок от фар освещает не дорогу впереди, а, грубо говоря, асфальт перед бампером, что не есть хорошо.

Причины выпадения фар

Причина «выпадения» правой или левой фары в автомобиле Лада Гранта, по сути, одна – это неисправность (разгерметизация, например) или полный выход из строя гидрокорректора фар. Корректоры фар служат для управления углом светового пучка. Корректоры бывают гидравлическими и электрическими, но на ВАЗ-2190 предустановлена гидравлика. Впрочем, при желании всегда можно изъять заводской приводной механизм и установить вместо него электрический. Как это осуществить, рассказано в конце статьи.

В 99 случаях из 100 «выпадение» фары неполадка исправляется заменой гидрокорректора. Однако, как говорится, «есть нюанс», а если быть точным, одна маленькая хитрость. Если в данный момент у вас нет желания или возможности заменить гидрокорректор на Ладе Гранта, а качественная работа фар требуется позарез, существует временный способ «поднять» фару, избежав покупки и установки нового корректора.

Итак, для тех, кому необходимо знать, как поднять фары на Гранте, нужно определиться, каким образом это – с заменой гидрокорректора или без нее.

Поднятие фары с заменой гидрокорректора

Любой процесс замены состоит из двух очевидных фаз: снятия старого агрегата и установки нового. Для замены корректора в автомобиле Лада Гранта вам понадобится ключ на 21 и так называемая трещотка.

Снятие гидрокорректора фар в Ладе Гранта включает в себя следующие действия:

  1. Сначала удаляем ручку регулировки (это делается вручную из салона, где она расположена), внутри откручиваем гайку.
  2. Затем в подкапотном пространстве убираем крышку монтажного блока (она крепится на 4-х фиксаторах).
  3. Демонтируем главный цилиндр гидрокорректора, затем извлекаем рабочие цилиндры. Это осуществляется путем отжатия фиксаторов и последующего поворота цилиндров против часовой стрелки.
  4. Чуть ослабляем крепления-хомуты на шлангах (трубках) и осторожно затягиваем трубки гидрокорректора в салон. Сначала вытягивается уплотнитель, а потом сами шланги с цилиндрами.

Установка нового гидрокорректора происходит в обратном порядке:

  1. Цилиндры нового гидрокорректора засовываем из салона в подкапотное пространство и прикрепляем к блоку фары.
  2. Отверстие в щитке закрываем уплотнителем трубок, просовываем шланг в отверстие и закрепляем гайкой.
  3. Ставим на прежнее место крышку на монтажный блок (под капотом) и ручку управления гидрокорректором фар (в салоне).

Если вместо старого гидрокорректора устанавливается корректор с электрическим приводом, порядок действий будет следующим:

  1. На место гидроцилиндров устанавливаем новые электрические приводные механизмы.
  2. Плюсовой провод электромеханизмов присоединяем к клемме «20», а минусовой ставим на массу.
  3. Устанавливаем соответствующую проводку на место соединяющих шлангов.

Для контроля работы корректора нужно кинуть клемму на «минус» аккумулятора.

Поднятие фары без замены гидрокорректора

Процедура требует некоторых технических навыков и проводится так:

  • снимается или перекусывается плоскогубцами у самого основания трубка гидрокорректора. При этом нужно быть предельно осторожным – жидкость, содержащаяся в гидросистеме, очень ядовита;
  • берем саморез и вкручиваем его в модуль гидрокорректора до тех пор, пока «лапка» в модуле не отойдет на требуемое расстояние. Вкручивать саморез следует под углом, так как он будет надавливать на поршень гидрокорректора;
  • заматываем изолентой получившуюся конструкцию. Временная замена гидравлике готова!
Читать еще:  Можно ли ставить линзы в обычные фары

Следует учитывать, что каким бы способом вы ни производили «поднятие» фар на автомобиле Лада Гранта, после этой процедуры всегда следует проверить качество работы системы освещения и при необходимости – отрегулировать свет фар.

Такая неисправность фар на Ладе Гранта, как выпадение, в ночное время или в условиях недостаточной видимости может весьма сильно досаждать водителю и значительно понижать уровень безопасности при поездке. Поэтому если вы увидели, что такая досадная неприятность произошла, обязательно приведите фары в порядок и «поднимите» их.

Гидрокорректор фар Лада Гранта

Гидрокорректор фар Лада Гранта

Гидрокорректор фар в Ладе Гранта

Чтобы произвести замену гидрокорректора фар, нужно будет запастись: Воротком и накидной головкой «на 21», если воротка нет, то вместо него так же можно использовать удлинитель!

Где находится гидрокорректор фар?
Одним концом корректор выведен в салон автомобиля (Кнопка же у него есть, которую вращать нужно, так вот за ней кончик гидрокорректора и установлен), а другими концами (Он разделяется на две части) он в моторный отсек выведен, где первым концом подсоединяется к левой фаре, а вторым к правой фаре, для наглядности на фото ниже красной стрелкой показано его подсоединение к фаре, а синей указана кнопка управления им, под которой сам гидрокорректор фар и располагается.

Когда нужно менять гидрокорректор фар?

При выходе из строя он подлежит замене, в связи с которой он перестанет регулировать фары (Одну фару) и в связи с чем эксплуатация автомобиля ухудшится, кроме того фара может полностью упасть (Всё так скорее всего и будет, то есть к примеру фары у вас всегда были на гидрокорректоре настроены на цифру «2», после выхода его из строя, вне зависимости от того на какую цифру настроены фары, они упадут в самый низ на «0») и смотреть в самый низ на дорогу и в завершение гидрокорректор при выходе из строя рекомендуем вам осмотреть, а именно проверить все шланги идущие от него (Из салона) как говорится от и до (Полностью) и если во время осмотра будут найдены места где жидкость подтекает (Из шлангов она вытекать не в коем случае не должна, даже капать, если вытекает то он пришёл в не годность), то он подлежит замене.

Снятие гидрокорректора фар на Гранте
1) Снимается корректор легко и сложно могут возникнуть лишь только с его вытаскиванием, делается это всё следующим образом, в начале снимается руками крышка монтажного блока которая закреплена на четырёх фиксаторах (см. фото 1), как только крышка будет снята, перебраться нужно будет к рабочим цилиндрам корректора (Это те которые на фаре находятся) и отсоединить оба придётся, отсоединяются они посредством отжимания фиксатора (На каждом цилиндре фиксатор находится который их крепит к блоку-фаре) и поворачиванием против часовой стрелки и вытаскиваются потом (см фото 2), после чего перебраться опять же в салон нужно и там снять ручку корректора фар потянув за неё (см. фото 3) и за ручкой находящуюся гайку крепления корректора фар отвернуть воротком с накидной головкой (см. фото 4) и после этого можно снимать корректор с автомобиля.

2) Снимается гидро-корректор фар посредством выведения в салон автомобиля, то есть в начале как показано на маленьком фото уплотнитель шлангов выводится в салон (Указан красной стрелкой) и за ним выводятся шланги с рабочими цилиндрами и тем самым корректор фар снимается с автомобиля.

Установка
Устанавливается новый гидро-корректор фар точно так же, через салон он засовывается и выводится тем самым в подкапотное пространство, где там рабочие цилиндры корректора подсоединяются к блоку-фары, при этом отверстие в моторном щите закрывается уплотнителем шлангов и другой конец (Который в салоне) вставляется в отверстие и после чего закручивается гайкой, при этом устанавливается на своё место ручка корректора фар и крышка монтажного блока.

Замена гидрокорректора фар на Гранте своими руками

Неполадка : гидрокорретор на правой фаре по весне перестал нормально работать – до конца световой пучок не поднимал, да и вообще, к своим обязанностям стал относиться халатно.
Решил его реанимировать, добавив тосола, предварительно оттянув толкатель до конца и в таком положении собрав. Но ничего толкового из этого не вышло. Фара естественно провалилась. Как позже выяснил, нужно было его прокачать, а конкретнее – удалить воздух и добавить достаточно тосола. Потому с надеждой на лучшее трубки не обрезал, а вытаскивал в сборе. Кстати у кого помер гидрокорретор в качестве компенсации хорошо подходят колпачки(пыльники) резиновые от тормозных цилиндров тормозов и сцепления и не обязательно от Ваза. Мой пример (подошел идеально, светит чуть, чуть ниже, чем исправный гидрокорректор :

Изначально решил, что буду ставить новый, только вот определиться или электро, либо гидро, как был до этого.
Гидрокорректором пользуюсь редко, видимо не гружу много (по крайней мере фарами мне еще никто не моргал), но согласен им нужно пользоваться при необходимости, дабы люди не испытывали дискомфорта при встречке. Такими соображениями решил остановиться на гидрокорректоре. Забыл сказать, купил было гидрокоректор Грантовский, да поленился его проверить в магазе. Привез домой, хотел ставить, дай думаю проверю. Снял крутилку, а одна сторона не фурычит. Вот попадалово, пришлось ехать снова- отдавать. Так что во второй раз пришёл уже с крутилкой и проверил, не отходя от кассы. Не делайте моей ошибки, прошу! Рукоятка очень ЛЕГКО снимается.
Теперь перейдем к техническому вопросу.
Думал управлюсь за пару часиков с перекурами…, как всегда в прогнозах был не точен- 3-4 часа ушло.
Но это потому, что целью моей было вытащить целиком гидрокорректор для последующего ремонта и последующего резерва.
При демонтаже “помянул” каждого конструктора в отдельности и неоднократно. Весь исплевался пока снял его.
Бегло опишу процесс снятия и нюансы:
Значит сам гидрокорретор новый

Откручиваем головкой на 21 гайку (целесообразно при сборке закрутить от руки- пластмасска и резьба вещь нежная)

Снимаем кожух торпеды боковой, дабы удобнее было добраться пальцами и монтаже, и снятии.
— пользуемся как обычно старой банковской картой или от симки
— вставляем в щель, отжимаем и отщелкиваем.

Нюанс первый: если хотите целиком(как и я) вытащить старый гидрокорретор то, нужно открутить расширительный бачок и приподнять его, дабы под ним просунуть (и вытащить н а ф и г)цилиндры толкателей гидрокорректора, а для этого необходимо открутить площадку АКБ, чтобы подлезть к задней гайке крепления расширительного бачка, затем открутить АБС и сдвинуть его, иначе расширительный ну никак совсем не вытащить, здесь как говорится без вариантов.
Думаю суть понятна – приподнять бачок и под ним просунуть цилиндрики толкателей.

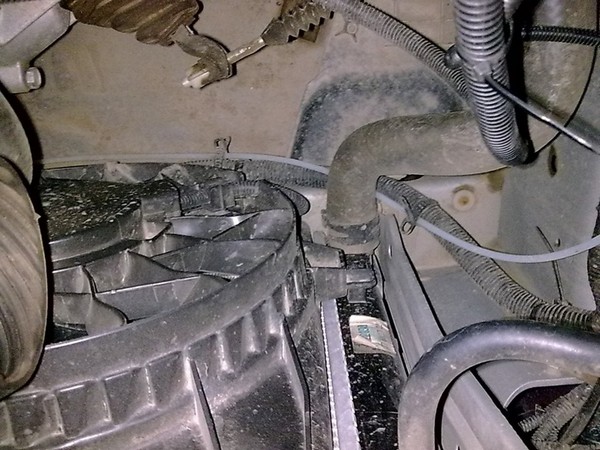

Можно очень намного облегчить себе работу, если ВЫДЕРНИТЕ(не обрезайте) цилиндрики из трубок и заткните временно спичкой или зубочисткой трубочки. Тогда разбирать ничего не придется, а трубки от нового гидкорфар можно проложить поверх всего и не мучиться, не вспоминать добрым словом инженеров Ваза.

Перекусить хомутики, освободив правую сторону трубки гидкорфар

А вот как раз вытаскиваю цилиндр из под бачка

Второй нюанс — это неудобно вытаскивать в салон цилиндрики через отверстие в перегородке, ну уж очень мешает механизм педали сцепления. Отверстие сделали как раз за ним.

В уплотнителе трубок сделал отверстие и прорезь для проводов от ПТФ и камеры передней

Видео «Электрокорректор фар на Ладе Гранта»

Ссылка на основную публикацию
Adblock
detector
