Как подключить биксеноновые линзы

S-BLL › Блог › Как подключить ксенон, биксенон, биксеноновые линзы

Как подключить ксенон в автомобиле. Если в вашей фаре установлен галоген и вы купили ксенон то у вас два варианта подключения:

1) напрямую к штатным проводам. В случае такого подключения возможно вы столкнетесь с нестабильной работой ксенона, оплавлению (возгоранию) штатных проводов, контактов штатного реле и подрулевого переключателя света. Не рекомендую!

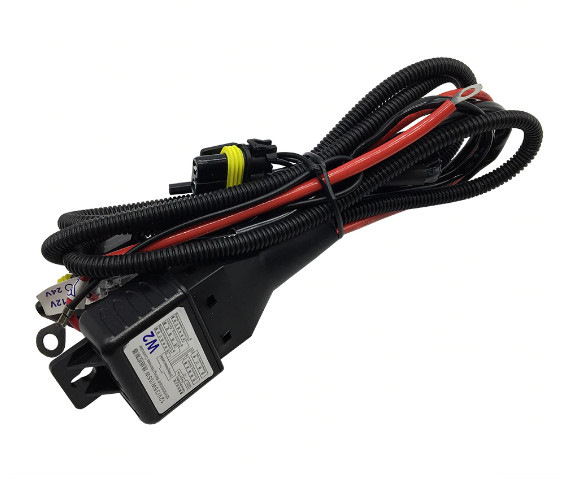

2) через набор проводов для подключения ксенона ali.ski/vQ-pb

Это наиболее правильный и безопасный вариант подключения. В таком случае питание идет на прямую от аккумулятора, минуя штатную проводку. С штатных проводов подаётся только сигнал на включение выключение света

Смотрите также

Комментарии 68

Не знаешь как подключить через проводку на аккумулятор фары vw style v3 ?
Там на ближний стоит лампа h7 ксенон, дальний отдельно h1 Гологен

Он ведь для биксенона идет. а у меня в фаре 2 лампы

Не обязательно, по гугли, можно и им подключить…

Кто разбирается в подключении, помогите пожалуйста.

Прикинул лампы, провода на Аккум, все загорелось.
Проложил провода через машину, все закрепил, завёл машину, работает только левая фара. Предохранитель на проводке — целый.
Переставил лампу и блок с правой фары, на левую — все работает.

Купил новую проводку, проверил — все работает. Протянул через гребанную машину, закрепил, завёл, опять не работает.

Не дайте мне умереть, я уже зблся

что такое балласт?к чему эти разьёмы?

тогда с самих ламп к блокам не нужна? такие же штекера.

Доброго дня. А как подключить линзы в фару где лампа H7(ближний), дальний отдельная фара.

После подключения линз не работает водительская сторона. С пасс стороной все норма. Что штатные что ксенон. А именно ксенон вод стороны не работает.Штатная работает. Все прозвонивается. Предохранители в норме. Этот же ксенон от акк на прямую горит. В чем может быть проблема?

К штатному разьему Н4. Где эти находится а? На калине не могу найти куда этот грпбанный 3 контакта воткнуть=(. Подскажите прошу

В фаре твоей что к лампе идёт але гараж.

Получается надо сверлить в фаре отверстие для подключения разъема к лампе?

Нужна помощь!купил б/у биксенон с совместной схемой подключения т.е.через 1 разъём h4 провода на управления дальним светом были оторваны!при включении ближнего все работает, но когда соединяются провода, правая фара моргает и гаснет, отсоединить провода все ок, но работает только одна лампа дальнего света!спасибо(да, и в схеме нет ни одного амперного диода)спасибо

Думаю, выложу вместе с удачным проектом). Но я сам был в шоке. Просто такая штука удобная, всё готово, казалось бы… а нет.

Спасибо за статью! И сразу вопрос: а можно ли этой проводкой подключить обычные галогенки в обход проводки, чтобы от аккума шло сразу. У меня просто две проводки такие валяются, хочу попробовать.

На здоровье, почему нет, попробуйте

Попробовал, падение напряжения на 1,2В (((. Контроллер видно понижает. На галогенки не катит. Итог: ни о чём не жалею, правда попортил одну проводку и запорол чудесный ролик для ютуб))). За то приобрёл опыт, что есть бесценно).

Странно с напряжением, как мне кажется по такому же принципу делают доп проводку на освещение
Почему запорол ролик, выкладывай. Опыт разный бывает, в том числе и не удачный. Оба было интересно посмотреть

Хорошая информация. Но есть пару вопросов. У меня дальний и ближний работает не в паре при включении дальнего ближний отключается. Цоколь H4. Планирую поставить билинзы под галоген. С подключением ксена все понятно, берем в моем случае проводку с третьего варианта. С выходом на шторку тоже все понятно, остается все так же. А вот с подключением галогена возникает вопрос. на проводке вывод идет на балластам ксена, если я возьму и обрежу фишки, поменяю данные фишки под выход к лампе H1 и подключу, будет ли данный вариант правильным подключением? искал много информации но так и не нашел по данному вопросу. заранее спасибо за ответ.

Зачем устанавливать линзы в фары и как это сделать?

Фары с линзами становятся все более популярными. Они функциональнее по сравнению с традиционной оптикой. Выглядят элегантно и престижно. Развитие технологий значительно удешевило их стоимость. Линзовая оптика перестала быть достоянием только люксовых автомобилей, хорошо зарекомендовав себя при установке на недорогие модели и став элементом тюнинга.

Разновидности линз

Линзовая фара – принципиально новый вид автомобильной оптики. Линза в фаре многократно усиливает свет, формирующийся на незначительной площади отражателя. Благодаря особенностям конструкции отражаемый свет лампы собирается в единый пучок внутри фары и перенаправляется в линзу, которая проецирует направленный луч света на дорожное полотно. Такая оптика обеспечивает отличную светоотдачу и сфокусированный световой поток.

Преимущества линзовых фар:

  • выше коэффициент полезного действия (практически весь свет от лампы падает на дорогу);
  • равномерное распределение светового луча вдоль дороги, отсутствует слепящее световое пятно перед машиной и чередование светлых и темных пятен;
  • освещенная часть пути значительно шире, захватываются обочины по краям;
  • стильный внешний вид.

Все более популярными становятся фары с линзами

Разновидности линзовых световых приборов для автомобилей

Выделяют 4 основные группы:

  • моногалогенные или галогенные;
  • бигалогенные;
  • моноксеноновые или ксеноновые;
  • биксеноновые.

Особенности выбора

Чтобы сделать правильный выбор при установке линз в фары, необходимо понимать, в чем заключается разница между ними.

Отличительные особенности обычных линз и билинз:

  1. Обычные линзы независимо от типа устанавливают исключительно как фары ближнего света или как фары дальнего.
  2. Установка и биксеноновых линз в фары, а также бигалогенных позволяет корректировать свечение ближнего и дальнего света посредством одной фары.
  3. Обычная ксеноновая линза в фаре дальнего света способна слепить «своего» водителя, не говоря об автомобилях, движущихся навстречу.

Правила использования:

  1. Установка линзованных фар возможна на автомобилях иностранного и отечественного производства, оснащенных системами регулировки фар.
  2. Поток света должен быть правильно направлен и строго сфокусирован во избежание ослепления встречных водителей.
  3. Необходимо соблюдать максимальную чистоту линзы, чтобы избежать нежелательных оптических эффектов, например, слепящих пятен перед машиной. В комплекте с новыми линзами стоит приобрести соответствующие омыватели.

При установке линз в фары необходимо сделать правильный выбор

Как установить линзы в фары своими руками

Линзовые световые приборы значительно улучшают ближний свет и качество дальнего света. Возможна установка как в штатные фары, так и в “неродные”. Решившись на самостоятельную установку линзованного прибора, стоит здраво оценить свои возможности. Потребуются базовые технические навыки, сноровка, аккуратность и знание конструкции автомобильных фар.

Подготовительные процессы

Эта часть работы не относится к сложным. Важно соблюдать инструкцию к автомобилю и производить все операции поэтапно:

  1. Подготовить инструменты для работы:
  • комплект отверток различных диаметров, в том числе шлицевые и крестовые;
  • разогревающий прибор (промышленный фен или обычная духовка);
  • стандартные пассатижи;
  • защитные перчатки.
  1. Снять с автомобиля фару.
  2. Удалить накопившиеся пыль и грязь.
  3. Разогреть фару феном примерно до 300 градусов, что позволит размягчить клей, скрепляющий корпус и стекло. Необходимо прогреть все клеевые швы, пройдя феном несколько раз по контуру. В случае использования духовки фару держат в ней примерно 5-7 минут. Сама фара и ее составляющие не пострадают.
  4. С помощью широкой отвертки свободно, без усилий разделить корпус и стекло, избегая повреждений. Работу выполнять в перчатках.
  5. Снять отражатель фары.
  6. Установка бигалогенных и биксеноновых линз в фары требует демонтировать металлические крепежи отражателя, что позволит в будущем регулировать дальность света.

Точность и внимательность требуется, чтобы собрать и монтировать фару

Процесс сборки и установки фары

Чтобы собрать и монтировать фару требуется точность и внимательность.

После всех подготовительных работ приступают к выполнению следующих операций:

  1. Установить линзовые фары на место.
  2. Сквозь специальное отверстие, предназначенное для штатной лампы, пропустить провода.
  3. Прочно зафиксировать цоколь линзы, при необходимости (отсутствие линзы с цоколем подходящего типа) воспользоваться переходником.
  4. Тщательно протереть стекло изнутри.
  5. Нанести тонкий слой клея по контуру корпуса фары (предварительно немного подогрев, если она успела остыть).
  6. Установить на место стекло фары.
  7. Установить внешние элементы (по необходимости).
  8. Дождаться полного высыхания клея (не менее 8 часов).
  9. Установить фару в гнездо автомобиля.
  10. Сразу после установки можно подключать электропитание.
Читать еще:  Как правильно припарковаться задом

Настройка линз

Настройка и регулировка света фар необходимы для безопасности на дороге. Даже минимальные отклонения могут искажать поток света, ослепляя участников движения.

Для настройки понадобятся:

  • пустой ровный участок дороги;
  • вертикальная стена.

Для безопасности на дороге необходимы настройка и регулировка света фар

Последовательность действий для регулировки линз:

  1. Установить автомобиль передним бампером как можно ближе к стене.
  2. Провести воображаемую прямую вертикальную линию по центру транспортного средства – ось (между фарами).
  3. Нанести на стену вертикаль – проекцию оси автомобиля.
  4. Зафиксировать расстояние от земли до линзы.
  5. Измерить расстояние от линзы до проведенной центральной линии. (цифру зафиксировать).
  6. С помощью замеров из предыдущих пунктов определить прямую на стене, располагающуюся на уровне фар.
  7. Провести горизонтальную линию ровно на 5 см ниже этой прямой.
  8. Провести 2 перпендикуляра к начерченной горизонтали. Точки пересечения горизонтальной линии и перпендикуляров находятся с помощью замеров из п. 5.
  9. Отъехать примерно на 7 метров от стены. Включить световые приборы.
  10. Луч от каждой фары должен падать на стену точно в точках пересечения перпендикуляров и горизонтальной линии с каждой стороны.

Пример: Предположим, что линзы расположены на высоте 35 см от поверхности земли, а расстояние от центральной оси автомобиля до линз – 75 см. После всех манипуляций горизонтальная линия на стене располагается на высоте 30 см от земли, а проведенные к ней перпендикуляры в 75 см от проведенной в начале вертикальной оси.

Заключение

Линзовые фары значительно улучшают качество освещения и повышают уровень безопасности на дорогах в ночное время. Но только при правильной установке и настройке. В случае сомнений целесообразно обратиться к мастерам и произвести монтаж и регулировку фар в автосервисе.

Как самостоятельно установить биксеноновые линзы в фару

Многие автовладельцы оснащают фары своего транспорта линзами. Причём часть автомобилей укомплектована ими уже с завода, другие делают это самостоятельно. Разберёмся, чем отличается линзованная фара от обычной и как проходит установка линз в фары. Сегодня наиболее популярным вариантом стали биксеноновые линзы. Они не только повышают качество освещения, но и придают транспортному средству иной, более современный вид. Кроме того, с установкой таких линз автовладелец легко справится самостоятельно.

Чем отличается билинза

Зачем автовладельцы устанавливают на свои машины билинзы? В первую очередь для оптимизации освещения и улучшения видимости на дороге в тёмное время суток. Это связано с тем, что свет в билинзе не только отражается рефлектором, но и формируется в пучок посредством фокусирования.

Переключение с ближнего света на дальний происходит с помощью специальной шторки. Она опускается и поднимается по мере необходимости и перекрывает часть потока или же, наоборот, высвобождает его.

Сегодня автовладельцам доступны три вида биксеноновых линз.

  • G-1. Это линзы первого поколения, которые отличаются правильной круглой формой. Их диаметр 8 см и они используются в фарах с цоколем H-типа. В комплекте оптики две линзы с подсветкой, две лампы и элементы для монтажа.
  • G-3. Универсальные линзы третьего поколения. Форма может отличаться, часть представлена в круглом варианте, другая в овальном. Диаметр 11 см. Они подходят для цоколя Н1, H7 и HB4. Комплектация аналогична предыдущему типу.
  • G-5. Эти линзы отличаются самым маленьким размером. Диаметр всего 6,4 см. Линзы универсальные и подойдут для любого цоколя. Комплектация зависит от производителя.

Мы разобрались зачем нужны биксеноновые линзы и какие они бывают. Теперь можно перейти к описанию, как проходит установка линз в фары . Как уже упоминалось выше, справится с задачей автовладелец может самостоятельно, главное, небольшая сноровка и желание.

Установка линз в фары: пошаговая инструкция

Процесс линзирования фар довольно трудоёмкий и если вы не чувствуете уверенности в своих силах, то лучше доверить это мастерам ближайшего автосервиса. Кроме того, стоит учесть, что законодательно подобное действие не приветствуется, и установка линз в фары карается лишением прав на срок до 6 месяцев. Если фары не оптимизированы для использования билинз самим производителем . Так же, чтобы в дальнейшем избежать проблем на дорогах общего пользования и нападок со стороны сотрудников полиции, рекомендуем ознакомиться с информацией какое наказание предусмотрено за самовольно установленный ксенон.

Необходимый инвентарь

Для начала разберёмся, что пригодится мастеру для организации рабочего процесса.

  • гаечный ключ на 10, крестовая и шлицевая отвёртки;
  • картонный ящик и строительный фен для прогрева герметика (можно обойтись без них и прогреть его в духовке);
  • герметик для вклейки стёкол (чем выше качество, тем лучше);
  • канцелярский нож и саморезы для металла;
  • дрель с набором свёрл и надфили;
  • двусторонний автомобильный скотч;
  • монтажные стяжки;
  • мелкая наждачка и тканевые перчатки.

Если вы захотите покрасить отражатели, которые после установки линз уже не пригодятся, то можно запастись чёрной матовой краске в аэрозоле. Это сделает выразительнее «ангельские глазки», а самому автомобилю придаст брутальный вид. Однако смотрите, чтобы чернение сочеталось с общим видом машины.

Демонтаж фары

Установка проходит в несколько этапов и первый из них демонтаж и разбор осветительного прибора. Для этого нужно установить автомобиль на ровное место и, открыв капот, отсоединить от аккумулятора минусовую клемму. Затем откручиваем фары, подготовленным заранее ключом на 10. Осторожно выталкиваем фару вперёд и отсоединяем электрические разъёмы. Откручиваем крепления «реснички» и снимаем скобы шлицевой отверткой. Откручиваем тыльные крепления.

Теперь необходимо разъединить корпус фары, для этого необходимо прогреть соединяющий его герметик. Для этого можно использовать коробку и строительный фен. В первую укладываем фару, запечатываем скотчем и делаем отверстие для сопла фена. Вставляем фен, включаем и ждём около 7 минут. Аналогичным образом можно поместить фару в духовку, разогретую до 120 градусов на 5-7 минут. Если герметик остынет можно повторить процедуру, пока корпус не будет разобран до конца.

Кто-то снимает старый герметик и использует свежий. Так поступить можно, только если уверен, в качестве нового. Но опытные автовладельцы утверждают, что лучше штатного герметика ничего нет, поэтому лучше оставить его и вновь прогрев посадить стекло на него же. Проблемы с герметизацией проявляются в процессе эксплуатации ТС, в виде конденсата внутри фары.

Убираем из фары лампу, колпачок-отражатель и пружину. Они больше не понадобятся. Также необходимо разобраться с проводкой, как вывести провода автовладелец решает сам. Но мы бы посоветовали сделать пропил, вывести провода и закрыть его герметиком.

Монтаж линз

Этот этап самый ответственный, выполнять работы нужно строго в перчатках, чтобы не заляпать новые линзы. Достаём корпус линзы, переходник и саму линзу. Вставляем все в корпус и закрепляем винтами из комплекта. Конструкцию вставляем в корпус фары и прикручиваем на крепления с обратной стороны.

Блок розжига «ангельских глазок» крепиться к корпусу фары на двусторонний скотч. Устанавливаем лампы в линзе и выводим провода. Прогреваем герметик на корпусе фары и вставляем стекло в пазы. Если с первого раза не получилось, то можно повторить прогрев. Тут же скручиваем крепления, ещё больше придавливая стекло, только после этого он встает в пазы.

Блоки розжига для линз устанавливают под самими фарами, закрепляя на монтажные стяжки (дополнительно делаются отверстия). Высверливаем отверстия под «массу».

На этом процесс монтирования завершён. Осталось вернуть фары на место, закрепить их и подсоединить электропроводку.

Есть ещё один важный момент, без которого установка линз в фары будет незаконченной. Важно отрегулировать биксеноновые линзы. Без этого эксплуатировать их на дороге нельзя ни в коем случае, они будут не только некорректно освещать трассу, но и слепить водителей встречного транспорта. Процесс лучше доверить профессионалам из автосервиса.

Как прошёл ваш процесс установки линз? Приглашаем в обсуждения и не забудьте поделиться полезной статьёй с друзьями в социальных сетях.

Как производится установка биксенона H4 своими руками: схемы и последовательность подключения

Ни для кого не секрет, что в головную оптику с единственной двухнитевой галогеновой лампой, совмещающей в себе ближний и дальний свет, обычный моноксеноновый источник света не может быть установлен. Для таких категорий фар предназначены биксеноновые лампы с соответствующим трехконтактным цоколем H4.

Принципиальное отличие процесса монтажа ламп Bixenon от Xenon

Для ламп биксенон схема подключения немного усложнена из-за наличия дополнительного режима дальнего света. Поскольку последний активируется не путем зажигания второй нити накаливания, а за счет перемещения металлического экрана, алгоритм управления лампами немного корректируется дополнительной проводкой (На заметку: об особенностях подключения ламп Xenon можно прочитать здесь).

Читать еще:  Какие штампованные диски лучше для ваз

В более приближенном формате особенность схемы заключается в следующем:

  • «+» и «–» поступают на блок розжига при включении ближнего света;
  • при активировании дальнего освещения «+» поступает на устройство, изменяющее фокус свечения.

Подключение может быть выполнено по одному из двух сценариев, выбор которого предопределяет тип комплекта:

  • с реле на каждую лампу или вовсе без электронного ключа;
  • с одним общим реле на две лампы.

Производим установку биксенона вместо обычной галогеновой лампы H4 своими руками

Включение в цепь комплекта с индивидуальными реле

Механическая часть процесса монтажа ламп Bixenon проста и абсолютно повторяет методику сборки моноксенона:

  • сформировать в корпусе фары отверстие для подвода дополнительной проводки;
  • установить лампу Bixenon взамен штатной галогеновой;
  • закрепить блоки розжига в непосредственной близости от фар.

Первая установка биксенона H4 своими руками зачастую вызывает трудности именно в организации схемы подсоединения. Автономная комплектация не предусматривает наличия общих для двух ламп элементов жизнеобеспечения – следовательно, процесс монтажа можно вести последовательно. Согласно этому принципу:

  • проводятся подсоединение и тест лампы на одной фаре;
  • производятся манипуляции с проводкой на втором головном устройстве освещения;
  • осуществляется заключительный тест.

Комплект с индивидуальным реле в своем составе обычно содержит такие электротехнические элементы:

  • 2 блока розжига;
  • 2 реле;
  • 2 коммутационных жгута проводов с припаянными диодами;
  • 2 лампы.

Согласно схеме подключения комплекта биксенона с индивидуальным реле, методика проведения операции такова:

  • к разъему, идущему от лампы и отвечающему за перемещение экрана, подсоединяется коммутационный жгут проводов с диодом;
  • к выходящему из подключенного выше жгута трехпиновому разъему подключается колодка штатной проводки, ранее присоединяемая непосредственно к цоколю H4;
  • коммутационный жгут подсоединяется к реле;
  • электронный ключ включается в сеть путем закрепления плюсовой клеммы на аккумуляторе и минусовой – на массе;
  • балласт (блок розжига) соединяется с реле;
  • силовые отводы лампы подключаются к колодкам пускорегулирующего устройства.

Включение в цепь комплекта без релейных устройств

В комплектах без реле диод врезан непосредственно в трехпиновую колодку питания. Схема подсоединения абсолютно идентична, за исключением операций, связанных с электронным ключом: разъем питания блока розжига идет прямо от соединения со штатной колодкой.

Немного о назначении диода

После проведения установки и подсоединения биксенона H4 своими руками часто обнаруживается следующая неисправность: не переключаются режимы освещения ближний/дальний, при этом лампа горит. Причина — в режиме включения ближнего света экран уже находится в положении дальнего. В целях устранения дефекта изменяется направление допустимого течения заряда через диод путем смены его полярности.

В случае несовпадения расположения и полярности контактов разъема для биксеноновой установки с распиновкой в штатной колодке, ситуация исправляется в индивидуальном порядке:

  • положением диода;
  • между разъемом управления магнитом, передвигающим экран с положения ближнего света на дальний, и колодкой от коммутационного жгута или от разъема питания (в случае отсутствия реле) вставляется переходник, изменяющий полярность;
  • в разъеме питания блока розжига контакты меняются местами.

Схема организации подключения биксенона с общим реле на две лампы

Располагая таковым комплектом, целесообразно провести механическую часть процесса монтажа сразу для обеих фар. Работу с электрикой следует выполнять в полном соответствии с разработанным для данного варианта чертежами.

Анализируя схему подключения данного комплекта биксенона, легко выявить главный элемент – общее реле. Именно с него и следует начинать процедуру электрификации:

  • закрепить плюсовую клемму на аккумуляторе;
  • подсоединить трехконтактный разъем к одной из штатных колодок питания галогеновых ламп H4;
  • идущие от реле колодки подачи напряжения в 12 В соединяются с соответствующими разъемами на блоке розжига.

Далее по отношению к каждой лампе осуществляются процедуры:

  • присоединения высоковольтных контактов, идущих от блока розжига;
  • подключения разъема управления положением экрана, выведенного из реле;
  • закрепления минусовых клемм, обеспечивающих замыкания цепи управления магнитом экрана.

Коротко о процессе подсоединения биксенона

Сложность осуществления операции установки биксенона с цоколем H4 своими руками заключается в правильной организации связи между штатными устройствами управления режимами освещения, реле, блоками розжига, двухрежимными газоразрядными лампами высокой яркости. Поставляемая с комплектами Bixenon проводка позволяет довольно быстро и правильно электрифицировать лампы.

Выделяют два типа проводок:

  • автономная, при которой каждая лампа имеет свой канал электроснабжения (может быть как с реле, так и без него);
  • комбинированная – здесь используется одно общее реле, на котором «завязана» система энергообеспечения каждого балласта и, соответственно, лампы.

Большинство производителей придерживаются автономной схемы организации проводки.

После монтажа любой проводки важно проверить корректность работы системы освещения. На невозможность переключения режимов освещения в автономном режиме при автономной проводке чаще влияет направление пропускания диодом тока.

Биксеноновые линзы – законно или нет?

Автовладельцы, желающие улучшить качество оптики, часто интересуются, законно ли устанавливать биксеноновые линзы. Сам процесс монтажа рассматриваемых модулей, как правило, несложен. Но всегда существует риск возникновения неприятностей при столкновении с сотрудниками ГИБДД. Чтобы избежать этого, вы должны знать, на каких условиях может выполняться установка биксенона, и как вести себя, попав в поле зрения стражей порядка.

Биксеноновые линзы и ГИБДД


Переоборудование автомобиля с целью изменения характеристик оптики является законным. Но важно соблюсти определенные условия. В частности, тем, кого интересует, можно ли устанавливать биксеноновые линзы в фары без оформления разрешительной документации, стоит, по крайней мере, отдать предпочтение сертифицированной продукции. В таком случае, если вас остановят представители ГИБДД, вы сможете продемонстрировать им официальный сертификат, подтверждающий соответствие модулей характеристикам вашего авто. Иногда этого достаточно. Если же возникнут претензии по поводу того, что переделка не законная, поскольку не оформлена документально, заверьте, что вы собираетесь это сделать, но пока не успели. В самом плохом случае, вам придется заплатить штраф.

Чтобы обезопасить себя, устанавливая биксенон, можно подкорректировать маркировку на фаре. В данном случае новая оптика превратится в так называемый элемент тюнинга. Сделать маркировку вам могут в любом специализированном сервисном центре. Причем она будет неодинаковой для совмещенных и раздельных фар ближнего и дальнего света. С маркировкой можно безбоязненно ездить по дорогам и даже проходит ТО. В случае, если вам будут говорить о необходимости наличия корректора и омывателя, утверждайте, что внесение изменений в конструкцию авто было осуществлено еще до введения в силу содержащего эти поправки ГОСТа.

Изменение в ПТС при установке биксеноновых линз

Чтобы все было законно, устанавливая биксенон, позаботьтесь об оформлении соответствующей документации. Для этого нужно выбрать подходящие оптические модули, написать заявление о внесении изменений в конструкцию вашего транспортного средства в отделе ГИБДД по месту его регистрации и получить резолюцию инспектора. Затем обратитесь в специализированный центр, занимающийся выдачей заключений о возможности перепланировки, и предоставьте им копии документов на авто, на биксеноновые линзы, копию заявления, а также других бумаг.

После получения заключения можно устанавливать новую оптику. Для этого вы должны обратиться в сертифицированный центр. Кроме того, в некоторых случаях законно самостоятельно проводить работы по монтажу биксенона. Это возможно, если вы обладаете необходимыми навыками и способны их подтвердить (например, предоставить диплом). Самостоятельно модернизированный автомобиль в дальнейшем должен пройти диагностику специалистов.

Следующим этапом является передача документов в ГИБДД и прохождение транспортным средством инструментального контроля. Только после этого владелец получает на руки ПТС с внесенной в него информацией о модернизации авто.

Как подключить биксеноновые линзы


Мы уже рассмотрели, насколько законно их устанавливать, и теперь следует остановиться на технических тонкостях процесса. Если вы собираетесь купить биксеноновые линзы, заранее подумайте, будете ли сами заниматься монтажом или доверите эту работу специалистам. В принципе, устанавливать биксенон несложно. Главное, действовать поэтапно и четко придерживаться правил техники безопасности.

Основными стадиями процесса являются:

1) Демонтаж старых фар.

2) Разборка модулей, в ходе которой отражатель нужно аккуратно отделить от верхнего стекла. Для размягчения герметика целесообразно использовать строительный фен или духовку, но ни в коем случае не горячую воду.

Читать еще:  Лада веста с пробегом 100000 отзывы

3) Установка модуля в разобранную фару.

4) Проверка. Прежде чем перейдете к сборке конструкции, оцените работоспособность и состояние лампочек.

5) Сборка. На данном этапе самое важное – обеспечить герметичность.

6) Подключение. Установите реле дальнего света так, чтобы на него никогда, даже случайно, не попадала влага. Подведите проводку к аккумулятору. Надежно зафиксируете лампочки и подключите «ангельские глазки» (если они предусмотрены конструкцией биксеноновой линзы). Присоедините провода от «ангельских глазок» к штатным габаритам – это абсолютно законно, главное, все сделать правильно. Затем можно устанавливать и подключать блоки розжига.

7) Монтаж фар на предназначенное для них место, финальная сборка системы.

Если вы выполните все процедуры грамотно, то сможете быть уверены в надежности и долговечности оптики авто, а также в том, что она будет идеально справляться со своими задачами.

Можно ли в биксеноновые линзы поставить галоген


Чтобы избежать проблем с ГИБДД, некоторые владельцы транспортных средств устанавливают в модули биксенона галогеновые лампочки. Это законно, но важно соблюсти определенные требования. В частности, вы должны быть убеждены, что выбранная конструкция подходит не только для галогеновых, но и для газоразрядных ламп (это указывается в документации). Поскольку температура нагрева последних выше, неправильно их монтировав, можно повредить отражатель.

Галоген обходится дешевле ксенона, но и светит хуже. Поэтому, если вы хотите, чтобы оптика работала максимально эффективно, и пользоваться ею было комфортно, лучше все-таки отдать предпочтение газоразрядным лампочкам. Тем более что их установка также может быть вполне законной.

Биксеноновая линза: установка и подключение своими руками

Содержание статьи

  • Биксеноновая линза: установка и подключение своими руками
  • Как установить биксенон самому
  • Как поставить линзу в фару

Инструменты для установки биксеноновых линз

Рассмотрим, как сделать биксеноновые линзы в домашних условиях. Такие линзы можно установить на любой автомобиль и тем самым снизить риск аварий в темное время суток, а для изготовления не понадобятся никакие сложные инструменты.

Вам буду нужны для установки новых линз в фары следующие инструменты:

  • Головка с трещоткой на 10 мм
  • Крестовая отвертка
  • Две минусовые отвертки.

Кроме того, будут нужны канцелярские ножницы, маркер, фен, кусачки, паяльник, круглогубцы.

Убедитесь, что у вас есть вес перечисленный набор инструментов, прежде чем приступать к монтажу такой важной детали, как биксеноновая линза.

Как установить биксенон в автомобиль

Прежде чем приступать непосредственно к работе, необходимо кратко разобраться в конструкции данного осветительного прибора. Биксеноновая лампа состоит из следующих основных элементов:

  • Модуль, который содержит шторку с механизмом переключателя дальнего и ближнего света;
  • Отражателя
  • Габаритного элемента освещения
  • Самой линзы.

Данная оптика устанавливается в штатный отражатель машины. Преимущество системы в том, что она оставляет возможность корректировать свет как в ручном, так и в автоматическом режиме, если такая опция предусмотрена конструкцией автомобиля.

Оптическая система подключается к сети в 12 Вольт через специальный модуль розжига. Когда основная система конструкции понятна, можно приступать к ее монтажу. Для этого необходимо сделать следующие шаги.

В первую очередь, удалить стандартную блок-фару и убрать ее на ровную поверхность, например, стол. Затем снять все крышки с задней стенки оптики. Чтобы сделать это, вращайте крышки против часовой стрелки. Когда вы закончите, вам откроется доступ к лампам. Потяните штекер на себя. На большинстве легковых автомобилей штекер ближнего света окрашивается в зеленый цвет, дальнего – в синий цвет

Чтобы вытащить лампу:

  • Нажмите на фиксатор ближнего света вниз;
  • Слегка отодвиньте в сторону.
  • Поднимите деталь наверх
  • Вытащите из блока лампу.

Таким же образом вынимается элемент дальнего свечения. Патрон габарита можно будет достать из места посадки без лишних движений и сложных манипуляций.

Возьмите крестовую отвертку и удалите фиксатор вместе с защелкой и колпачков. Не забудьте отметить направление и место клипсы на корпусе оптики при помощи маркера. Чтобы вытащить саму деталь, используйте минусовую отвертку.

Установка фары

Сначала сухой и чистой тряпкой протрите фару от пыли. Особенно тщательно удалите пыль на контурах, где скрывается большая часть дорожной грязи.

Затем разделите стеклянный корпус блок-фары с маской. Действуйте осторожно, чтобы эти два элемента склеивались специальным химическим веществом. При высоких температурах оно станет очень жидким, при совсем низких – густым. Нагрейте фару на конфорке, соблюдая все нормы безопасности. Можно воспользоваться и обычной батареей. При помощи минусовой отвертки разделите две половинки детали. Удобнее будет начать с узкого угла, на котором расположен поворотник. Действуя, извлекайте и пластмассовые защелки.

Отложите ту часть фары, которая включает корпус с начинкой и отражателем, в одну сторону, а во вторую разместите стекло с маской.

Установка биксеноновой линзы своими руками в автомобиль.

Приступаем к финальной части работы. Возьмите в руки биксеноновую оптику. В первую очередь вмонтируйте светодиодные габариты внутри линзы. Это делается светодиодной лентой, длина которой должна быть равна 100-110 сантимерам).

Зачистите провода и возьмите паяльник в 40 Ватт. Прикрепите провода к ленте. Когда место спайки остынет, слегка обработайте его тряпкой или ватной палочкой, которую предварительно необходимо смочить в спирте. Прогрейте ленту и приклейте внутри линзы.

Продолжим монтировать биксеноновую линзу. Последующая установка производится в определенной последовательности. Придерживайтесь следующей цепочки, производя работы: маска – линза – силиконовая прокладка – отражатель – шайба H7 – гайка – каркас крепежа устройства на винтах – защелка.

Вторая деталь вставляется в отражатель. Провода со шторки и габаритов проводятся через отверстие штатных. Внутрь вкладывается шайба, вся конструкция сверх зажимается гайкой.

Установка биксеноновых линз не заканчивается на этом этапе. Необходимо смонтировать каркас крепления лампы, который будет держаться на трех винтах. Ксеноновая лампа легко вставляется и фиксируется на месте.

Подключение проводов

Последний и один из самых сложных этапов – правильное подключение проводов. К ним необходимо отнестись с особой осторожностью. Чтобы подключить биксеноновую линзу. Подключение биксеноновых линз к проводам производится следующим образом. От ксенонового комплекта отходит четыре провода.

Два провода идут к блоку розжига к лампе, остальные два – от фары для этого блока. Есть два провода, красный и черный. Оба подключаются к штекеру. Последний на штатной оптике надевается на лампу ближнего света. Черный провод блока подключается к черному на фаре (со знаком минус), красный подключается к зеленому (тому, что имеет знак плюс).

Следующий шаг – установка проводов к светодиодной ленте. Это действие производится с соблюдением такой же полярности. Знаком «плюс» в данном случае является синий провод, знаком «минус» – черный.

Необходимо соединить шторки линзы на дальний и ближний свет. Продолжаем работу, поступая аналогично первому случаю. Черный (минусовый провод, который ведет к ближнему освещению), подключается к черному, красный (плюсовой на дальний свет) – к красному.

Просверлить отверстие в 28 миллиметров в крышке окошка ближнего света. Сделайте это с помощью специальной фрезой. Измерить все параметры можно и штангенциркулем, начертив круг нужного размера. Паяльником проделайте в нем отверстие.

Удалите все лишние заусенцы канцелярским ножом. Теперь работа почти закончена и можно приступить к сбору новой фары. Она должна быть уже закрыта крышкой и соединена с проводами. Если вы хотите склеить две половинки оптики, феном нагрейте часть фары и при необходимости верните правильную форму корпуса круглогубцами. Дождитесь, когда вещество станет почти жидким и склейте половинки оптики по контуру в обратном порядке.

В нескольких местах закрепите их клипсами. Теперь фара полностью собрана и можно приступать к монтажу блоков розжига. Возьмите саморезы с буром и прикрутите к силовой конструкции машины через шумоизоляционную проставку и кронштейны.

Чтобы контакты электроники не были разрушены, направьте штекеры строго вниз. На этом этапе установка биксеноновых линз в фары может считаться полностью завершенной. Остается только повторить все эти действия со второй половиной блок-фары.

Не забудьте, что все электрические соединения должны быть тщательно, качественно и надежно изолированы. Если вы пренебрежете изоляцией, любое незначительное попадание влаги на провод вызовет замыкание с высокой вероятностью. Биксеноновая фара в этом случае работать не будет и придется долго исправлять поломку. Соблюдая все правила, можно установить ксенон в фары быстро своими руками.

Ссылка на основную публикацию
Adblock
detector
