На автомобилях в вариантном исполнении может быть установлена комбинация приборов с бортовой системой контроля. Она включает в себя: спидометр со счетчиками суточного и общего пройденного пути, указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, 13 контрольных ламп и блок бортовой системы контроля (БСК).

Рис. 9.11. Электрическая схема соединений комбинации приборов с бортовой системой контроля выпуска до 1996 г. (вид сзади): 1 – реле-прерыватель контрольной лампы стояночного тормоза; 2 – тахометр со стабилизатором напряжения; 3 – лампа освещения комбинации приборов; 4 – указатель температуры; 5 – блок управления БСК; 6 – указатель уровня топлива; 7 – резистор 50 Ом, 5 Вт; 8 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 9 – контрольная лампа дальнего света фар; 10 – контрольная лампа габаритного света; 11 – резервная контрольная лампа; 12 – контрольная лампа незастегнутых ремней безопасности; 13 – контрольная лампа левых указателей поворота; 14 – резистор 470 Ом, 0,25 Вт; 15 – электронный вольтметр; 16 – контрольная лампа правых указателей поворота; 17 – контрольная лампа аварийного давления масла; 18 – контрольная лампа резерва топлива; 19 – контрольная лампа воздушной заслонки карбюратора; 20 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 21 – контрольная лампа стояночного тормоза

В комбинации приборов имеется две контрольные лампы «CHECK ENGINE». У этих ламп разное подключение к источнику питания. У лампы 20 (см. рис. 9.11) один вывод соединен с «+» питания и она используется в системе впрыска топлива. У лампы 8 один вывод соединен с массой и она используется в системах снижения токсичности.

Блок БСК состоит из электронной схемы управления и 8 светодиодных индикаторов: уровня масла, уровня омывающей жидкости, износа тормозных накладок передних тормозов, уровня тормозной жидкости, исправности ламп габаритного света, «STOP» и «TEST». После включения зажигания высвечиваются все индикаторы БСК и через 5 сек гаснут. Если в какой-либо из контролируемых БСК цепей имеется неисправность, то светится соответствующий светодиод.

Комбинация приборов прикреплена к щиту передка автомобиля двумя гайками. Соединения комбинации приборов выполнены печатным монтажом на плате из фольгированного гетинакса. Плата закреплена на задней стороне корпуса. Схема соединений комбинации приборов показана на рис. 9.11. Выводы блока БСК соединены со штекерами девятиклеммовой колодки, один вывод — с «+» стабилизатора напряжения (расположенным в тахометре) и второй вывод — с контрольной лампой аварийного давления масла. Адреса выводных штекеров комбинации приборов даны в табл. 9.3.

Таблица 9.3. Адреса выводных штекеров комбинации приборов с бортовой системой контроля

Рис. 9.12. Электрическая схема соединений комбинации приборов с бортовой системой контроля выпуска с 1996 г. (вид сзади): 1 – тахометр; 2 – лампа освещения комбинации приборов; 3 – указатель температуры; 4 – блок управления БСК; 5 – указатель уровня топлива; 6 – контрольная лампа «CHECK ENGINE» для системы снижения токсичности; 7 – контрольная лампа дальнего света фар; 8 – контрольная лампа габаритного света; 9 – резервная контрольная лампа; 10 – контрольная лампа незастегнутых ремней безопасности; 11 – контрольная лампа левых указателей поворота; 12 – контрольная лампа заряда аккумуляторной батареи; 13 – контрольная лампа правых указателей поворота; 14 – контрольная лампа аварийного давления масла; 15 – контрольная лампа резерва топлива; 16 – контрольная лампа воздушной заслонки карбюратора; 17 – контрольная лампа «CHECK ENGINE» для системы впрыска топлива; 18 – контрольная лампа стояночного тормоза; R1 – резистор 91 кОм; R2 – резистор 50 Ом, 5 Вт

С 1996 г. в комбинации приборов вместо электронного вольтметра применяется контрольная лампа и аннулировано гнездо для реле-прерывателя контрольной лампы стояночного тормоза. Схема соединений измененной комбинации приборов показана на рис. 9.12.

Сборка и разборка. Для разборки комбинации приборов снимите рукоятку суточного счетчика спидометра, потянув ее на себя, а затем — рамку со стеклом, освободив ее нижний край от фиксирующей пружинной проволоки. Снимите приборы, отвернув гайки их крепления к печатной плате.

Сборка комбинации приборов производится в последовательности, обратной разборке.

Проверка указателя температуры. При сопротивлении датчика 700 Ом стрелка должна находиться в начале шкалы, а при сопротивлении 77–89 Ом — в начале красного участка шкалы.

Проверка указателя уровня топлива. При сопротивлении датчика 238–262 Ом стрелка должна находиться в начале шкалы, при сопротивлении 59–71 Ом — в середине шкалы, а при сопротивлении датчика 17–23 Ом — должна отклоняться в конец шкалы (отметка 1).

Тахометр. Принцип действия тахометра основан на измерении частоты следования импульсов напряжения в первичной цепи системы зажигания.

Тахометр проверяется на стенде, имитирующем систему зажигания автомобиля. Присоединив тахометр к схеме стенда, также как на автомобиле, установите напряжение в первичной цепи 14 В и зазор в разряднике стенда — 7 мм. Вращайте валик датчика-распределителя зажигания с такими скоростями, чтобы стрелка тахометра останавливалась на основных делениях шкалы. В эти моменты проверяйте, чтобы отклонение частоты вращения валика датчика-распределителя находилось в пределах от -125 мин -1 до +35 мин -1 .

Вольтметр. Для проверки на вольтметр подается напряжение от регулируемого источника питания. При напряжении менее (11,3±0,35) В светодиод вольтметра должен гореть постоянно. Когда напряжение находится в пределах от (11,3±0,35) В до (16±0,35) В светодиод гореть не должен. При напряжении более (16±0,35) В светодиод должен мигать. Временная задержка вольтметра составляет примерно 5 с.

Проверка БСК. Блок БСК проверяется в трех режимах.

1. Все датчики разомкнутые. После включения зажигания все сигнализаторы должны светиться и через (5±2) с гаснуть.

2. Все датчики замкнутые. После включения зажигания все сигнализаторы должны светиться и через (5±2) с не выключаться.

3. Все датчики замкнутые, двигатель запущен. Должны светиться сигнализаторы исправности ламп, уровня тормозной жидкости, уровня охлаждающей жидкости, износа тормозных накладок. Не должны светиться сигнализаторы уровня омывающей жидкости и уровня масла.

Если на каком-либо из режимов имеются отклонения от указанных требований, то блок БСК неисправен и его необходимо заменить.

Читать еще:  Как подключить бабину на ваз 2107

При включении сигнализаторов давления масла, уровня тормозной жидкости и исправности ламп должно светиться табло «STOP».

Подключение бск ваз 2114

Блок индикации бортовой системы контроля ваз 2114 – является контрольной электронной схемой со звуковыми сигналами и световыми индикаторами в количестве 7 штук.

Светодиодные индикаторы

Каждый из индикаторов имеет собственное значение и символическую интуитивно понятную картинку.

Горение индикатора означает неисправность в следующих функциях автомобиля:

  1. Уровень масла.
  2. Омывающая жидкость.
  3. Охлаждающая жидкость.
  4. Двери.
  5. Фары.
  6. Ремни безопасности.

Проверка индикации

Существует 5 режимов индикации:

  • выключен – когда ключ отсутствует в замке зажигания;
  • режим ожидания — бск ваз 2114 переходит в него когда ключ в замок зажигания вставлен,но остается в позиции «Выключено», если открыть дверь, будет выдаваться ошибка о забытом ключе. Необходимо закрыть дверь или вынуть ключ для остановки звукового сигнала;
  • тест – включается, когда ключ в замке зажигания поворачивают в позицию «Зажигание». Звуковой сигнал и включение всех лампочек системы сигнализируют о исправности прибора. После производится тестирование всех систем, датчики при этом находятся в выключенном состоянии;
  • предварительный тест — после окончания тестирования блок индикации ваз 2114, если присутствуют неисправности, то диод отвечающий за определенный параметр начинает мигать в течении 8 секунд, после чего равномерно горит, пока ключ не будет возвращен в позицию «Выключено». Мигание индикатора сопровождается ритмичным звуковым сигналом;
  • тест при работающем двигателе – данный режим для бск 2114 является завершающей стадией контроля. Контроль параметров датчиков переходит в спящий режим. Он осуществляет лишь периодический дополнительный контроль работоспособности автомобиля. Все неисправности, возникшие в этом режиме, запоминаются до конца поездки и лампочки горят ровным светом.

В случае возникновения неполадок в движении, оповещение осуществляется по алгоритму предварительного теста с 8с. миганием.

Неполадки системы

Обобщая опыт водителей, наиболее частые неполадки возникают в замке зажигания. Концевик в нем должен получать 12 вольт. Иногда это установщики путают схему, после чего БСК не только не видит дверь, но и вообще не работает. Для проверки работоспособности необходимо отключить концевик. Если БСК включился, но не видит дверь, то проблема именно тут.

Для остальных случаев придется прибегнуть к поочередной проверке систем по схеме распиновки:

  • Замена и диагностика датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2114
  • Проверка и замена датчика массового расхода воздуха (ДМРВ) на ВАЗ 2114
  • Датчик температуры наружного воздуха для ВАЗ 2114: назначение, причины поломки и способы их устранения

добрый день,АМ 2114 8кл. столкнулся с проблемой, бск стал позле запуска авто просто тускло гореть,(все диоды).может кто подскажет в чем проблема?
еще при каждом глушении и запуске стал сбрасываться моментальный пробег и часы на 00.

Замечание: При включении зажигания все контрольные лампы блока индикации бортовой системы контроля должны загореться на 5-7 с. Если этого не происходит, то неисправны блок индикации или цепь его питания (см. “Монтажный блок предохранителей и реле”, предохранитель F10).

Снятие

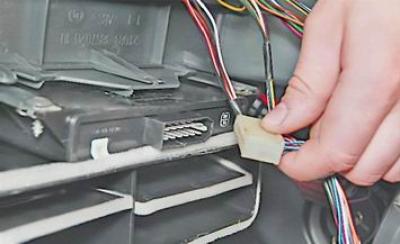

1. Снимаем накладку панели приборов, не отсоединяя от нее колодок жгутов проводов (см. “Панель приборов — снятие и установка”).

2. Отсоединяем колодку жгута проводов от блока индикации.

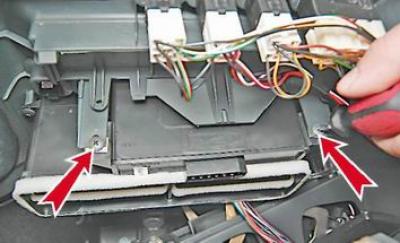

3. Крестовой отверткой отворачиваем два самореза крепления блока к накладке.

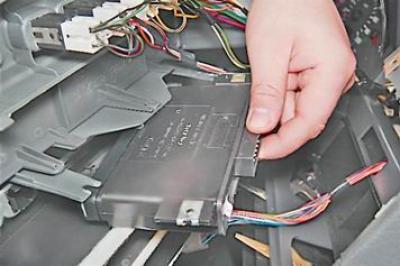

4. Извлекаем блок индикации.

Установка

Устанавливаем блок индикации бортовой системы контроля в обратной последовательности.

Схема электрооборудования автомобилей лада самара 2 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Блок содержит электронную схему управления со звуковым сигнализатором и 7 светодиодных сигнализаторов: недостаточного уровня масла, недостаточного уровня омывающей жидкости, недостаточного уровня охлаждающей жидкости, незакрытых дверей, неисправных ламп наружного освещения, износа накладок у колодок передних тормозов и непристегнутых ремней безопасности. Адреса штекеров блока ваз 2114, ваз 2115, ваз 2113. Порядок условной нумерации штекеров блока аналогичен порядку нумерации штекеров в колодках комбинации приборов.

Адреса выводных штекеров блока индикации бортовой системы контроля

Панель приборов ваз 2114 – обозначение значков, кнопки

Панель приборов ваз 2114 считается основным элементом представленной информации, где отражается все техническое состояние автомобиля. Находится щиток приборов на ваз 2114 перед глазами водителя. Ведь именно за счет панели управления водитель может понять, что в автомобиле имеется неисправность, это так называемое связное устройство между водителем и автомобилем. Так как производство автомобилей не стоит на месте, то все время добавляется новыми датчиками, кнопками и значками.

Всего здесь представлено несколько видов элементов:

  • Индикатор-лампочка, она будет сигнализировать о некоторых системах расходников, таких как топливо, тормозная жидкость, масло и многие другие.
  • Тахометр и спидометр.
  • А также узел переключения работы спидометра.

Точно к таким же системам управления можно отнести и рычаги переключения поворотников, ближнего и дальнего света, и многое другое.

Читать еще:  Как подключить поворотники на зеркалах приора

Теперь стоит разобрать, все обозначения, представленные на панели управления более подробно. А также что обозначает тот или иной индикатор, и что необходимо делать, если они загораются. Но бывают случаи, когда кнопки и лампочки выходят из строя, и их обязательно стоит ремонтировать, так как это основные связные, которые будут указывать на неисправность.

Главные элементы панели управления

Самое главное место в автомобиле отводится таким приборам как тахометр и спидометр, еще сюда можно отнести датчик топлива, температуры охлаждающей жидкости. И стоит разобрать эти приборы более подробно, чтобы все было понятно в дальнейшем.

Тахометр

Он представлен в виде устройства со стрелкой, его сигнал приходит на бортовой компьютер модели. На это устройство выводятся данные об оборотах автомобиля. Всего тахометр имеет 5 шкал, и цифры здесь имеет каждая вторая шкала, максимальное число оборотов составляет 80. Для того чтобы определить обороты необходимо число указанное на тахометре умножать на 100. Производители на устройстве указали максимальное число оборотов, при достижении которых двигатель автомобиля может выйти из строя. Под ним располагается небольшое окошко, где указывается время и температура воздуха на улице.

Спидометр

На ваз 2114 имеется индукционный стрелочный спидометр, он расположен с правой стороны приборной панели. На спидометре также имеются определенные деления, количество одного деления составляют 10 км. Всего автомобиль может развить скорость до 200 км/ч. Устройство будет работать за счет датчика, который измеряет скорость, и он располагается в коробке передач автомобиля. Но все спидометры, которые установлены на ваз 2114 будут выдавать погрешность в 5 км. Внизу под спидометром также находится электронное табло, где указываются точные данные о пробеге автомобиля, а также можно посмотреть пробег, который прошел автомобиль за определенный период времени. Обычно эти цифры указываются под общим пробегом. Но основной пробег так не скрутить, а можно только сбить нижние показания при помощи ручки переключения, которая располагается рядом.

Указатель остатка топлива

Он находится в правой части приборной панели, также имеет элемент в виде стрелки, которая указывает на количество бензина в баке автомобиля. Всего датчик имеет три риски, где установлены цифры, они и будут указывать на количество бензина. Если стрелка находится на отметке 1, то это указывает на полный бак. Отметка ½ будет свидетельствовать о середине топливного бака. Также здесь есть сигнальная лампочка, которая укажет слишком низкий уровень бензина, и если стрелка находится на нем, то лучше всего заправить автомобиль.

Температурный датчик

Он показывает температуру охлаждающей жидкости в автомобиле, он также имеет определенную шкалу с 20 единицами. Минимум температуры это 50, а максимум это 130, но лучше не достигать максимума, так как это критично для автомобиля. Стоит помнить, что при закипании охлаждающей жидкости, необходимо срочно остановить автомобиль, и заглушить двигатель, в этом случае может выйти из строя двигатель. Бывает так, что датчик показывает неточную температуру или вообще ее не показывает, в этом случае проверяют электропроводку. Она очень часто окисляется, и датчик перестает показывать правильные данные, для чистки контактов используют растворитель. Но в некоторых случаях он полностью выходит из строя, поэтому его лучше заменить на новый.

Лампочки индикаторы

Вот теперь стоит обсудить такие лампочки индикаторы, которые имеют свое назначение и значки. Все лампочки установлены по всем правилам и нормам, предусмотренным в автомобиле. Но и тут есть определенные расхождения, так как все будет зависеть от модели и года выпуска автомобиля.

Индикатор уровня масла в двигателе. Если масло находится на критической отметке, то данная лампочка горит оранжевым цветом. Как только она загорелась, стоит незамедлительно, провести, долив масла в систему.
Лампочка омывателя, она покажет, когда стеклоомывающей жидкости в бачке будет слишком мало. Всего в такой бачок можно залить до 5 литров жидкости, лампочка может загореться, когда жидкости остается меньше литра.
Недостаток охлаждающей жидкости. Индикатор, который отвечает за количество охлаждающей жидкости в системе. Именно за ним необходимо более тщательно следить.
Двери не закрыты. Также панель приборов ваз 2114 имеет маленькие черточки под наклоном, они будут указывать, что двери автомобиля не закрыты.
Перегоревшие лампочки. Есть здесь индикатор на перегоревшие лампочки стоп сигналов, фар и других, если произошла поломка, то лампочка загорается также оранжевым цветом.
Износ тормозных колодок. Индикатор, указывающий на большой износ тормозных колодок, он будет гореть с момента нажатия на педаль тормоза и до тех пока не заглушить автомобиль.
Не пристегнутый ремень безопасности. В некоторых автомобилях этой марки, есть сигнализатор, который указывает на не пристегнутый ремень безопасности.

Все автомобили раннего производства имеют еще несколько дополнительных значков, которые отвечают за:

Внутри круга располагается буква Р, она будет обозначать, что включен ручной тормоз на автомобиле.
Есть своеобразный знак аккумуляторной батареи, если он загорелся, то стоит провести зарядку аккумулятора.

Также на приборной панели может загореться восклицательный знак, который укажет на маленькое количество тормозной жидкости в системе. В этом случае стоит проверить и долить до нужного уровня. Конечно, приборная панель ваз 2114 может указать на неполадки в двигателе автомобиля, на это будет указывать значок в виде двигателя. Но бывает так, что этот чек загорается, даже когда нет неисправностей, поэтому лучше сразу обратиться на ТО, чтобы провели диагностику.

Конечно, панель приборов ваз 2114 достаточно много показывает нужной информации, которая будет сигнализировать о неисправностях в автомобиле, а также водитель будет сразу понимать, что именно неисправно в машине.

Схема электрооборудования ВАЗ-2114


Нажмите для увеличения (600 КБайт)

Описание:

1 – блок фар ваз 2114;
2 – моторедукторы очистителей фар*;
3 – противотуманные фары*;
4 – датчик температуры окружающего воздуха ваз 2114;
5 – звуковые сигналы ваз 2114;
6 – выключатель лампы освещения моторного отсека;
7 – электродвигатель вентилятора системы охлаждения ваз 2114;
8 – генератор ваз 2114;
9 – датчик сигнализатора недостаточного уровня масла ваз 2114;
10 – датчик уровня омывающей жидкости;
11 – датчик износа колодок передних тормозов;
12 – наконечники проводов, подключаемые к общему насосу омывателя стекол**;
13 – насос омывателя ветрового стекла ваз 2114;
14 – насос омывателя фар*;
15 – наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 – датчик сигнализатора недостаточного давления масла;
17 – лампа освещения моторного отсека ваз 2114;
18 – наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях ваз 2114;
19 – моторедуктор очистителя ветрового стекла;
20 – стартер ваз 2114;
22 – датчик указателя температуры охлаждающей жидкости ваз 2114;
23 – выключатель фонарей заднего хода ваз 2114;
24 – датчик сигнализатора недостаточного уровня тормозной жидкости;
25 – аккумуляторная батарея;
26 – датчик сигнализатора недостаточного уровня охлаждающей жидкости;
27 – реле включения противотуманных фар ваз 2114;
28 – монтажный блок ваз 2114;
29 – выключатель стоп-сигнала;
30 – штепсельная розетка для переносной лампы;
31 – лампа подсветки шкалы гидрокорректора фар ваз 2114;
32 – выключатель лампы сигнализатора стояночного тормоза;
33 – колодка подключения лампы подсветки;
34 – выключатель ламп освещения приборов;
35 – подрулевой выключатель;
36 – выключатель аварийной сигнализации;
37 – реле элемента обогрева передних сидений ваз 2114;
38 – выключатель зажигания ваз 2114;
39 – предохранитель цепи фонарей заднего противотуманного света;
40 – предохранитель цепи элементов обогрева передних сидений ваз 2114;
41 – предохранитель цепи блокировки замков дверей;
42 – лампа подсветки передней пепельницы;
43 – реле зажигания ваз 2114;
44 – прикуриватель;
45 – лампа освещения вещевого ящика;
46 – выключатель освещения вещевого ящика;
47 – электродвигатель вентилятора отопителя ваз 2114;
48 – дополнительный резистор электродвигателя отопителя;
49 – переключатель вентилятора отопителя ваз 2114;
50 – лампа подсветки переключателя отопителя;
51 – лампа подсветки рычагов отопителя ваз 2114;
52 – моторедукторы электростеклоподъемников передних дверей;
53 – переключатель электростеклоподъемника правой передней двери ( расположен в правой двери );
54 – моторедукторы блокировки замков передних дверей;
55 – провода для подсоединения к правому переднему громкоговорителю;
56 – моторедукторы блокировки замков задних дверей ваз 2114;
57 – провода для подсоединения к правому заднему громкоговорителю;
58 – блок управления блокировкой замков дверей ваз 2114;
59 – провода для подсоединения к радиоаппаратуре;
60 – выключатель очистителей фар ваз 2114*;
61 – выключатель элемента обогрева заднего стекла ваз 2114;
62 – реле включения фонарей заднего противотуманного света;
63 – колодка для подключения к элементу обогрева правого переднего сиденья ваз 2114;
64 – выключатель фонарей заднего противотуманного света ваз 2114:
65 – выключатель элемента обогрева правого переднего сиденья ваз 2114;
66 – выключатель противотуманных фар ваз 2114*;
67 – выключатель ламп наружного освещения;
68 – выключатель элемента обогрева левого переднего сиденья ваз 2114;
69 – колодка для подключения к элементу обогрева левого переднего сиденья;
70 – провода для подсоединения к левому переднему громкоговорителю;
71 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
72 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
73 – провода для присоединения к левому заднему громкоговорителю;
74 – боковые указатели поворотов ваз 2114:
75 – выключатель плафона на стойках передних дверей;
76 – выключатель плафона на стойках задних дверей;
77 – плафон;
78 – плафон индивидуального освещения салона;
79 – колодка для подключения к жгуту проводов электробензонасоса ваз 2114;
80 – выключатель лампы освещения багажника;
81 – комбинация приборов ваз 2114:
82 – лампа освещения багажника;
83 – блок индикации бортовой системы контроля ваз 2114;
84 – маршрутный компьютер ваз 2114*;
85 – колодка для подключения жгута проводов системы управления двигателем;
86 – задние наружные фонари ваз 2114;
87 – задние внутренние фонари ваз 2114;
88 – колодка для подключения к элементу обогрева заднего стекла;
89 – фонари освещения номерного знака;
90 – дополнительный сигнал торможения, расположенный в спойлере ваз 2114.

Читать еще:  Калина нфр отзывы владельцев

Порядок условной нумерации штекеров в колодках:
А – блок фар и очистителей фар ВАЗ-2114;
Б – прикуривателя;
В – монтажного блока ВАЗ-2114, комбинации приборов, выключателя зажигания ВАЗ-2114, очистителя ветрового стекла и других узлов электрооборудования ( у колодок с иным числом штекеров – порядок нумерации аналогичный );
Г – реле включения заднего противотуманного света;
Д – выключатель аварийной сигнализации;
Е – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
Ж – плафона освещения салона.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока ВАЗ-2114. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока ВАЗ-2114. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока ВАЗ-2114.

* Устанавливаются на части выпускаемых автомобилей лада ВАЗ-2115;
** На автомобилях ВАЗ-2115 различной комплектации может устанавливаться один общий насос омывателя и электромагнитные клапаны омывателей фар и ветрового стекла (как на автомобилях ВАЗ-2108 и ВАЗ-2109). В этом случае колодки 12 подключаются к насосу омывателя, а провода, присоединенные к насосам 13 и 14, подсоединяются к соответствующим электромагнитным клапанам.

Ссылка на основную публикацию
