Как подключить печку на ниве 21213

Как подключить печку на ниве 21213

ВАЗ-21213 (Нива). Электродвигатель вентилятора отопителя

Схема включения электродвигателя вентилятора отопителя

1 – выключатель зажигания;
2 – основной блок предохранителей (фрагмент);
3 – переключатель электродвигателя отопителя;
4 – дополнительный резистор;
5 – электродвигатель вентилятора отопителя

Электродвигатель типа МЭ-255 постоянного тока с возбуждением от постоян ных магнитов.

При включении в цепь питания электродвигателя дополнительного резистора 4 вал якоря вращается с уменьшенной частотой. Резистор крепится двумя пружинными шайбами в кожухе вентилятора отопителя. Величина сопротивления резистора 1,5 Ом при 20° С.

Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.

Для разборки электродвигателя необходимо отвернуть винты крепления крышки и снять ее. Затем следует снять с вала якоря стопорную шайбу и вынуть якорь из корпуса. Сборка производится в обратном порядке.

Проверка технического состояния аналогична описанной выше для электродвигателя очистителя ветрового стекла.

Возможные неисправности, их причины и методы устранения

ПРИЧИНА

МЕТОД УСТРАНЕНИЯ

Электродвигатель не работает Повреждены провода или окислились
соединения проводов Проверьте и восстановите соединения.
Замените поврежденные провода Перегорел предохранитель 1 в блоке
предохранителе Замените предохранитель Поврежден переключатель отопителя –
напряжение не подается на выходные
клеммы переключателя Проверьте переключатель, при
необходимости замените новым Зависание или износ щеток
электродвигателя, обрыв в обмотке
якоря или загрязнение коллектора Проверьте электродвигатель,
отремонтируйте или замените Замыкание на массу обмотки якоря –
при включении электродвигателя
сгорает предохранитель Замените электродвигатель

Электродвигатель работает только на одной скорости Повреждены провода или окислились
соединения проводов Замените поврежденные провода,
зачистите наконечники проводов Поврежден переключатель отопителя Замените переключатель Перегорел дополнительный резистор Замените резистор

Якорь электродвигателя вращается медленно Перегорел дополнительный резистор Зачистите коллектор, замените щетки Загрязнение или окисление коллектора,
износ щеток Замените электродвигатель Межвитковое замыкание в обмотке
якоря Разберите электродвигатель, зачистите
шейки вала

7.11.2. Данные для проверки электродвигателя

Как осуществляется переделка печки на Ниве 21213 своими руками?

Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.

Диагностирование неисправности

Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:

  • оптимальный диапазон рабочей температуры модели 2121 от -5 до +10°С;
  • неспособность прогреть воздух в салоне, если за бортом -8°С и ниже;
  • при увеличении мощности обдува не происходит увеличение температуры;
  • при езде на II передаче шум от печки Нивы становится существенным.

Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.

Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.

Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.

Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.

При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

    Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Оригинальные детали vs аналоги: практические советы

Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.

Читать еще:  Комплект сцепления шевроле нива артикул

Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.

Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.

Если установленная заводом-изготовителем «улитка» не имеет следов физического износа, необходимо только заменить сам «движок» отопителя.

Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.

Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.

Самостоятельная переделка печки на Ниве 21213 своими руками

Модернизация отопления Нивы не ограничивается заменой какой-то одной детали. К сожалению, для достижения нужного результата придется переделать большую часть этой системы, заменить некоторые узлы.

Воздуховоды

Неплотное соединение рукавов воздуховодов приводит к тому, что теплый воздух рассеивается через щели, не попадая в салон автомобиля. Для предотвращения этого нужно обработать силиконовым герметиком места сочленений рукавов. Основная проблема при этом – затрудненный доступ к воздуховодам. Как вариант, можно заменить воздуховоды и выходящие сопла на аналоги с других моделей автомобилей ВАЗ.

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе.

Другие детали

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Система отопления и вентиляции салона Lada 4×4 (ВАЗ 2121, 2131)

На внедорожниках ВАЗ 21213 и 21314 применяется приточно-вытяжная система вентиляции. Во время движения автомобиля воздух нагнетается в салон естественным напором, через щели воздухозаборника на капоте. Воздух покидает салон через отверстия в задних стойках крыши. Об этих и других особенностях отопителя (печки) Lada 4×4 расскажем далее..

Устройство отопителя

1 – боковой дефлектор; 2 – боковой воздуховод; 3 – воздуховод обогрева лобового стекла; 4 – центральные дефлекторы; 5 – тросик заслонки воздуховода; 6 – заслонка воздуховода; 7 – радиатор печки; 8 – уплотнитель радиатора; 9 – кожух радиатора; 10 – отводящий патрубок радиатора; 11 – подводящий патрубок радиатора; 12 – кран печки; 13 – воздухораспределительная крышка; 14 – кожух электровентилятора; 15 – крыльчатка вентилятора; 16 – электродвигатель вентилятора; 17 – тросик крана печки; 18 – тросик заслонки обогрева лобового стекла; 19 – кронштейн рычагов управления отопителем; 20 – ручаг управления заслонкой воздуховода; 21 – рычаг управления заслонкой обогрева лобового стекла; 22 – рычаг для управления краном печки.

Схема отопителя

1 – заслонка; 2 – кожух электровентилятора; 3 – электродвигатель вентилятора; 4 – крыльчатка; 5 – радиатор отопителя; 6 – подводящий патрубок радиатора; 7 – отводящий патрубок радиатора; 8 – кожух радиатора; 9 – заслонка воздуховода; 10 – коробка воздуховода; 11 – воздухопровод обогрева лобового стекла; 12 – заслонка центрального дефлектора; 13 – центральный дефлектор; 14 – рычаг управления краном; 15 – рычаг управления заслонкой обогрева лобового стекла; 16 – рычаг управления заслонкой воздуховода; 17 – кронштейн рычагов управления; 18 – заслонка обогрева лобового стекла; 19 – тросик заслонки обогрева лобового стекла.

Читать еще:  Как снять внутреннюю гранату на ваз 2109

Компоненты системы отопления и вентиляции

Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.

Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).

Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.

Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.

Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.

Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.

Ключевые слова: печка 4х4 | воздуховоды 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как подключить печку на ниве 21213

Купил себе летом игрушку – Ниву 21213. Начались всякие мелкие доработки.

Помня по тем временам, когда была у меня 2106, о проблемах с отопителем, решил сразу переделать это устройство. В слесарные подробности не вдаемся – об этом много написано в интернете.

1. Улитка от 2108 в сапоге воздухопритока – это не проблема. Решено и исполнено за два дня. Цена улитки – 900 р. Переключатель на 4 скорости, цена 150 р., резистор от 2123, цена 120 р. Заслонку воздухозаборника вообще выкинул, она там не нужна. Поток воздуха бешеный. Родной радиатор медный трехрядный. Температура в салоне, как в Африке. Проверено уже зимой.

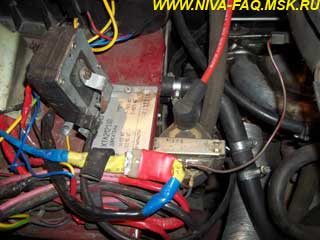

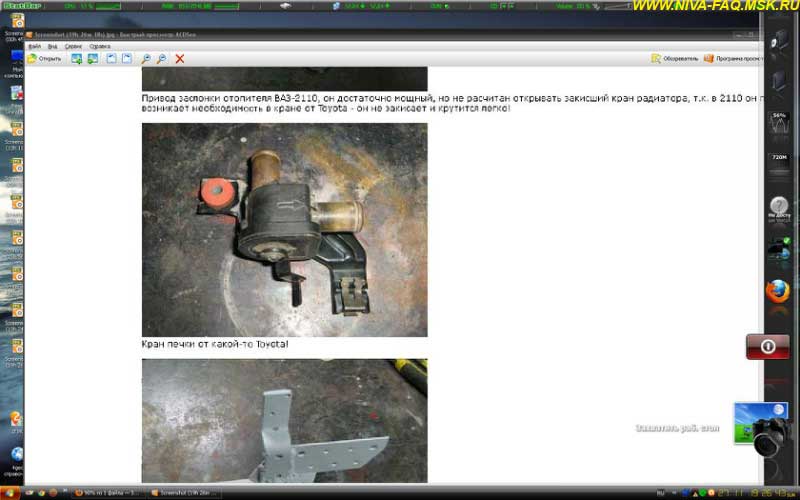

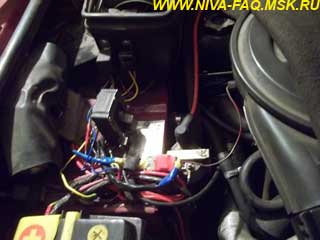

Теперь немного о кране. Зная «достоинства» жигулевских, сразу поехал в разборку и нашел кран отопителя от какой-то Тойоты:

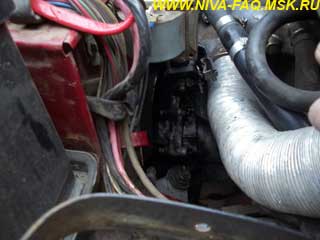

У меня на Тойоте стоял такой же, поэтому я и взял уже проверенный. Кран поставил под капотом. Трубку от радиатора вывел напрямую под капот, родной кран выкинул. Переделал трубку, выходящую из ГБЦ, сделал прямой выход. Патрубком соединил с краном, а с крана на вход радиатора:

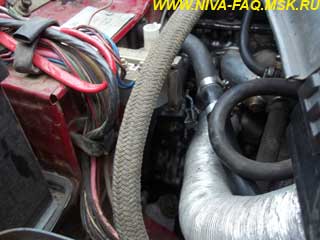

Правда, плохо его видно – но он там есть.

Патрубок подходящий нашел в магазине, не знаю от какой машины, продавцы тоже не знают. С выхода радиатора патрубок идет на термостат, сделал из двух кусков тоже неизвестных, но вроде от Оки, на одном конце как раз расширение на 18, под термостат. Для управления краном использовал сервопривод заслонок отопителя от японского авто, не знаю какого:

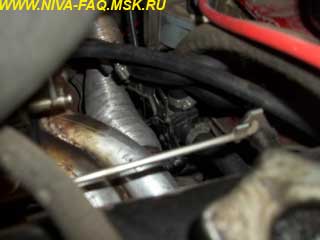

Подключил тросик от краника Нивы, предварительно укоротив до нужного размера. Управление приводом нашел в фаре от Волги, электрокорректор фар. Разобрал блок-фару, а там привод корректора фирмы Бош:

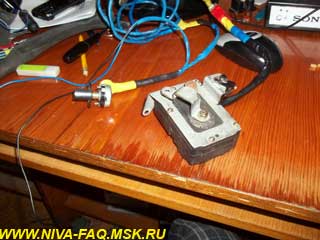

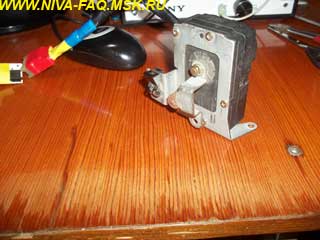

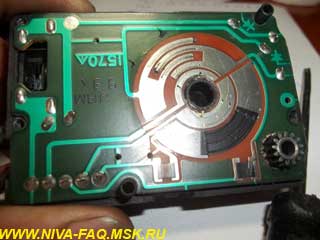

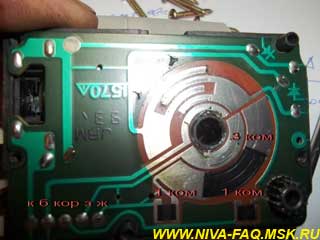

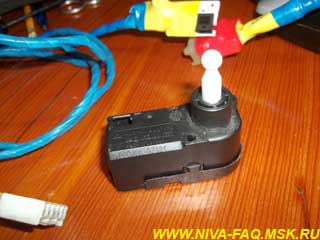

Разобрал привод – там электромоторчик и плата регулировки, сделанная на микросхеме TLE 4209A:

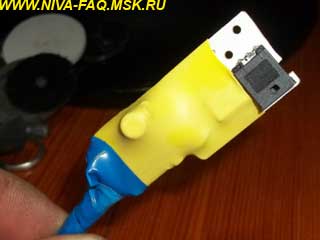

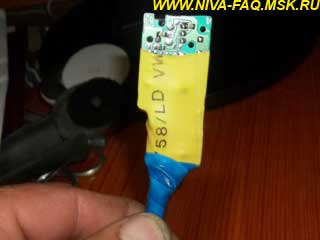

Посмотрел по даташиту ток этой микросхемы – достаточно для более мощного привода, подключил сервопривод от Тойоты (см. группу из четырех фото выше).

Теперь регулировка положения крана отопителя осуществляется из салона переменным резистором. На какой угол повернешь регулятор, на столько же откроется или закроется кран. Останавливается в любом положении от «закрыто» до «открыто». Шкала градусов не используется:

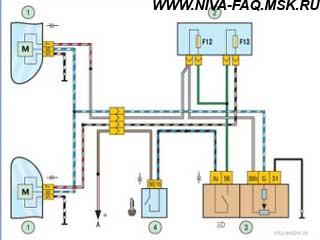

Подключал по схеме электрокорректора фар:

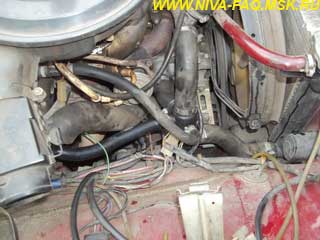

2. Термостат от Шнивы – тоже очень просто:

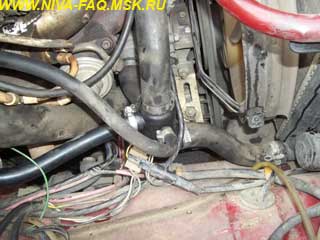

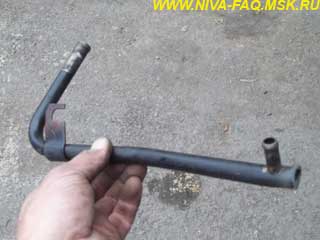

Заглушил отверстие на помпе, металлическую трубку от радиатора выкинул:

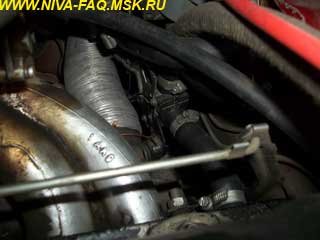

Подключил патрубок от подогрева карбюратора. Нижний патрубок от радиатора соединил из двух кусков с помощью отрезанного алюминиевого патрубка от корпуса термостата 2110. На фото ещё напрямую. Но немного тянуло термостат в сторону, решил переделать. Все делалось по месту. Проблем никаких. На будущее планирую выточить патрубок с резьбой для термодатчика, хочу поставить электровентиляторы охлаждения радиатора. Скорее всего тоже из разборки от японской авто. Цена ориентировочно рублей 400-500. Но это уже на лето. А пока о температуре. Прогревается быстро, по времени не скажу, раньше на Ниве зимой не ездил, сравнить не с чем. Но когда нагреется – стрелка термометра не шелохнется в зоне рабочей температуры при любом режиме езды и при любой температуре. Правда в этом году ниже – 25 не было.

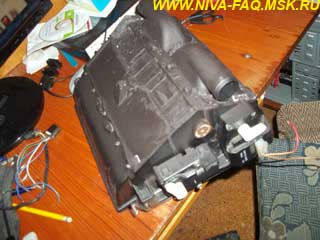

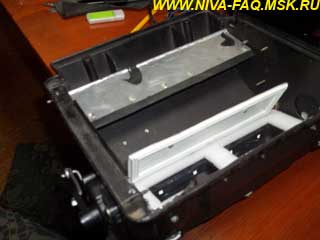

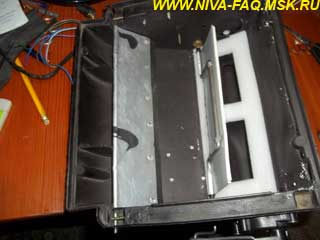

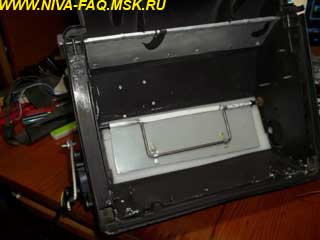

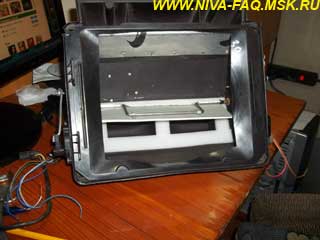

3. Распределение воздухопотоков – вот над этим пришлось поломать голову, об этом и хочу написать. Во-первых, надо доработать нижнюю часть отопителя. Выкинул нижнюю крышку, которая открывает воздух на ноги. Вырезал внутренние детали установки вентилятора, получилась ровная поверхность. Лист пластика закруглил и вставил внутрь, направив основной поток к выходу наверх к стеклам. В нижнюю часть врезал два воздуховода для ног. Заделал все герметиком. Установил две заслонки, одна закрывает отверстия в сторону ног, другая – в сторону стекол. Третья заслонка используется штатная, переключает поток на лицо и на стекло. Алгоритм работы заслонок – как на современных отопителях. Лицо-лицо, ноги-ноги-стекло, ноги-стекло. Для управления заслонками использовал сервоприводы от печек японских машин – благо, в разборке они по 100 р. Взял 4 штуки подходящих. В каждом приводе – мотор-редуктор, печатные дорожки – концевики, диоды для включения реверса и переменный резистор – датчик положения.

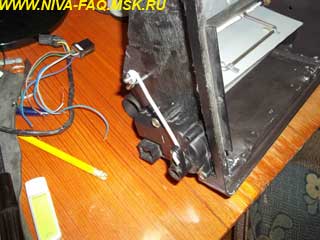

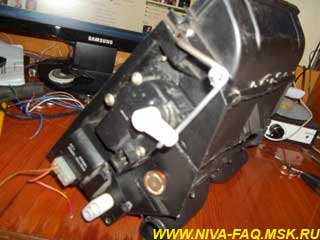

Первый моторредуктор на ноги открыть-закрыть, второй – лицо-стекло, третий – поток вверх открыть-закрыть. Когда закрыта заслонка вверх – воздух дует только на ноги. Когда закрыта на ноги – воздух дует наверх, то есть на стекла или лицо, что выбирается заслонкой лицо-стекло:

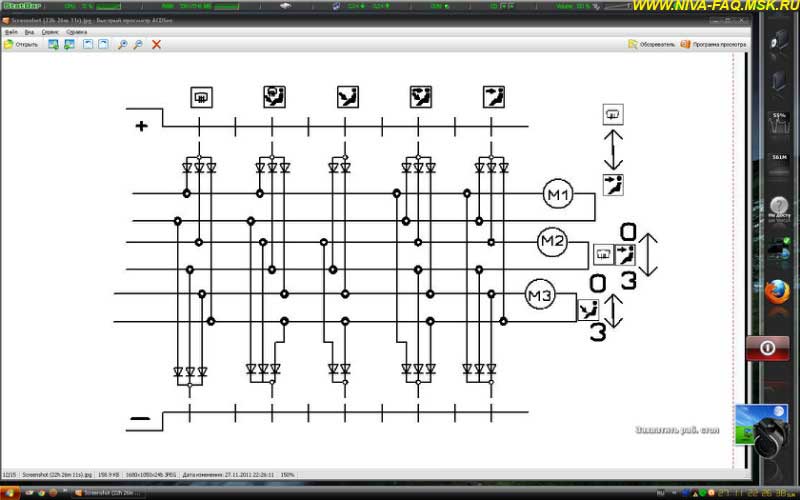

Схема управления сервоприводами примитивная – галетный переключатель и диодный коммутатор:

Читать еще:  Какие лампочки стоят на лада калина 1

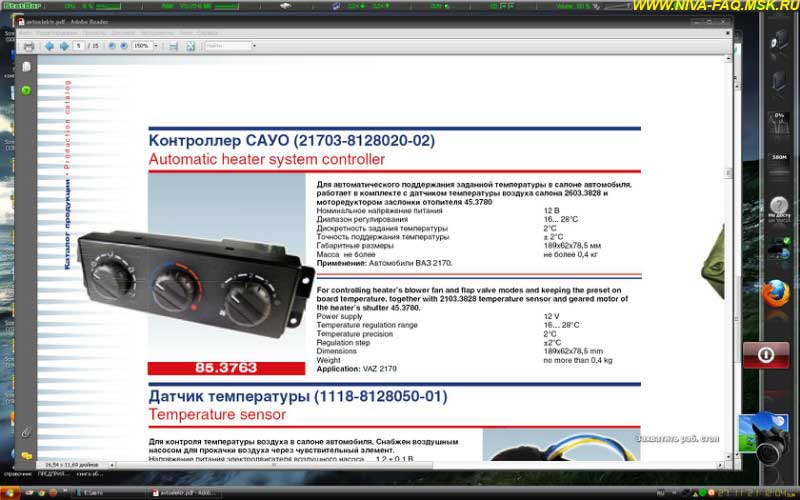

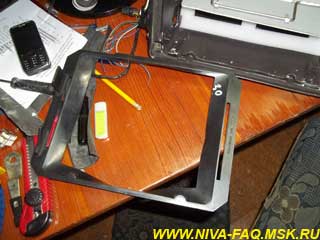

Понимая, что самоделка будет смотреться сильно колхозно, купил блок САУО управления отопителем от Приоры с тремя крутилками, 1700 р.:

Сам блок не использовал, пригодился только корпус. Не очень надеясь на нашу электронику, решил использовать её как можно меньше. Убрал все из корпуса. Вытравил плату таким же размером только с отверстиями под переключатели и для шести светодиодов подсветки:

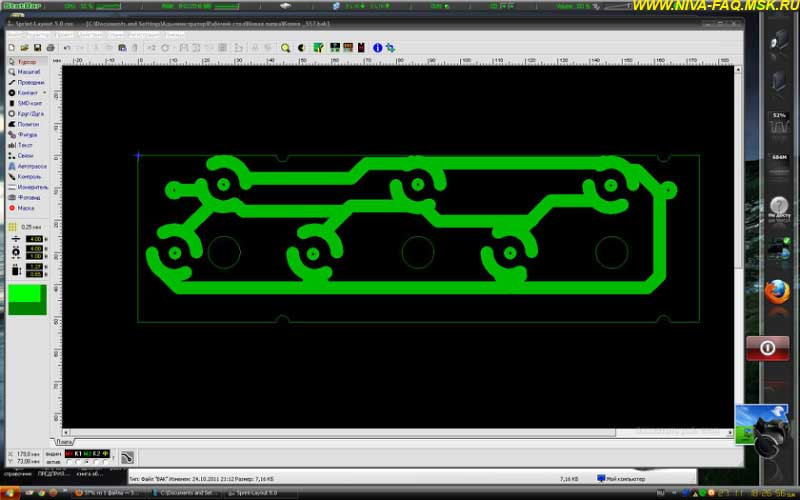

Плата в формате «Sprint Layout».

Закрепил переключатель оборотов вентилятора, резистор управления краном и галетный переключатель 2 направления 11 положений. Немного пластика, дихлорэтана, вклеил в бороду. Бороду купил новую, чтобы аккуратно вклеить блок. Но как всегда: КРИК ДУШИ. новая борода оказалась капроновая, дихлорэтан ее не клеит, только паяльник. Потратил неделю, чтобы сделать аккуратно. Но. запчасти у нас продают очень некачественные, она оказалась на целый сантиметр короче, т. е. на место не встает, не одевается на дефлекторы, которые дуют в лицо. Пришлось взять родную и срочно делать из неё. Второпях, зима на носу. Получилось чуть неаккуратно. Попозже переклею.
Штатные рычаги управления отопителем выкинул. Резистор вентилятора врезал в корпус печи, чтобы он обдувался при включении вентилятора. Предохранитель на резисторе сгорел через 3 дня – пришлось его закоротить. Сейчас работают 4 скорости, хотя выше второй не включаю. Не требуется.

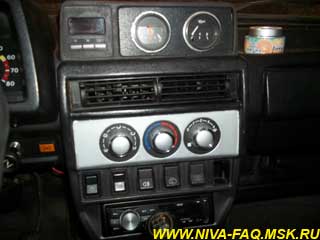

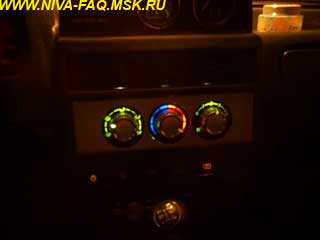

В итоге получилось вот такое устройство:

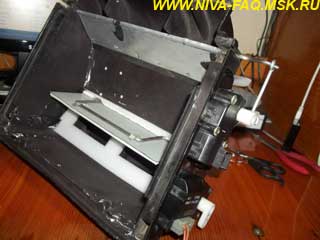

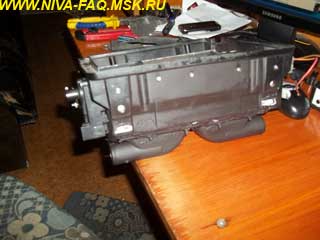

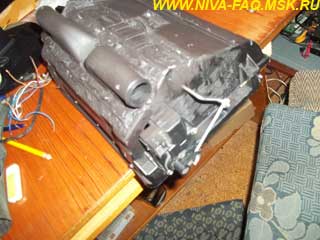

Элементы корпуса печи уплотнил, хорошо закрепил. Теперь переключение распределения потоков воздуха работает четко, примерно в течение 3-4 секунд на время движения заслонок. Потоки мощные, температура по заказу. Шума вентилятора не слышно, слышен только мощный шум воздуха на больших оборотах вентилятора. При больших морозах опробовать пока не удалось – их ещё не было. Но думаю, что будет норма.

Отопитель (печка) и система вентиляции

1 – боковое сопло;
2 – воздухопровод бокового сопла;
3 – воздухопровод обогрева ветрового стекла;
4 – центральные сопла;
5 – тяга управления заслонкой воздухопритока;
6 – заслонка воздухопритока;
7 – радиатор;
8 – уплотнитель отопителя;
9 – кожух радиатора;
10 – отводящий патрубок;
11 – подводящий патрубок;

12 – кран;
13 – воздухораспределительная крышка;
14 – кожух вентилятора;
15 – крыльчатка;
16 – электродвигатель;
17 – тяга управления краном;
18 – тяга управления заслонкой обогрева ветрового стекла;
19 – кронштейн рычагов управления отопителем;
20 – рукоятка управления заслонкой воздухопритока;
21 – рукоятка управления заслонкой обогрева ветрового стекла;
22 – рукоятка управления краном.


Схема работы отопителя

1 – воздухораспределительная крышка;
2 – кожух вентилятора;
3 – электродвигатель вентилятора;
4 – крыльчатка;
5 – радиатор;
6– подводящий патрубок;
7 – отводящий патрубок;
8 – кожух радиатора;
9 – заслонка воздухопритока;
10 – коробка воздухопритока;

11 – воздухопровод обогрева ветрового стекла;
12 – заслонка центрального сопла;
13 – центральное сопло;
14 – рукоятка управления краном;
15 – рукоятка управления заслонкой обогрева ветрового стекла;
16 – рукоятка управления заслонкой воздухопритока;
17 – кронштейн рычагов управления;
18 – заслонка обогрева ветрового стекла;
19 – тяга управления заслонкой обогрева ветрового стекла.

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления (печка) – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота). Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 . Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

Если вода попадает в салон через печку

При попадании дождевой воды через отопитель в салон прочистите водосливное отверстие коробки воздухопритока.

Как усилить обогрев отопителя (вместо второй печки)

(совет от С.Лисицкого)

На моей Ниве ВАЗ-21310 зимой при небольших оборотах двигателя отопитель не справляется с прогревом салона. Чтобы улучшить циркуляцию жидкости в радиаторе печки, установил дополнительный прокачивающий насос от Газели. Для этого купил два шланга для отопителя от Жигулей и четыре хомута. Насос закрепил в моторном отсеке и подсоединил к подводящему шлангу отопителя. Запитать насос можно от клавиши управления вентилятором отопителя. Либо установить отдельный выключатель, подключившись через предохранитель к замку зажигания.
