Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 – это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства.

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает.
2. Периодически беспричинно пропадает тяга мотора.
3. Автомобиль очень медленно набирает обороты мотора при разгоне.
4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать.
2. Торцевой ключ на десять.
3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

Замена модуля зажигания на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, а признаки которые он будет подавать при неисправности следующие:

• Автомобиль может ехать рывками.
• А так же возможно будут плавать обороты двигателя.
• Ко всему этому может так же добавится и неустойчивая работа двигателя на холостом ходу, то есть он будет просто глохнуть.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) Сперва скиньте клему «-» с аккумулятора, тем самым обесточив его. (Как скинуть клему «минус», для того что бы обесточить аккумулятор, смотрите в статье: «Замена аккумулятора»).

2) Затем в двигателе разыщите местонахождение модуля зажигания, а после его нахождения, отсоедините от него четыре высоковольтных провода, которые подсоединены к нему.

3) Далее отсоедините колодку проводов, отжав для этого удерживающий фиксатор, который её крепит на модуле.

4) Следом выверните три гайки, которые этот модуль крепят к кронштейну.

Примечание!
Что бы вам было легче визуально определится, посмотрите ниже фото, на котором указаны места, где три гайки крепят модуль к кронштейну!

5) После чего снимите модуль с трех длинных шпилек, которые присутствуют на кронштейне.

Установка:
Модуль зажигания устанавливается в обратном порядке снятию, но при обратной установке, вы обязательно должны знать две вещи:

1. После того как модуль зажигания будет установлен, посмотрите на его поверхность, видите там изображены цифры: 1, 2, 3, 4. Так вот, эти цифры обозначают номера соответствующих цилиндров.

2. А вы заметили что еще и на кончиках высоковольтных проводов присутствуют те же цифры: 1, 2, 3, 4. Все это было сделано для того, что бы вам было легче определить, какой из высоковольтных проводов куда нужно именно подсоединять к модулю.

Примечание!
Все высоковольтные провода при обратной установке модуля, подсоединяйте строго по номерам к примеру: «первый провод – к первому выводу», «второй провод – к второму выводу» и.т.д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля, вам понадобится «высоковольтный разрядник», который можно приобрести в автомагазине за цену в районе 900-1500 руб. При помощи этого разрядника, вам можно будет проверить на исправность: модуль зажигания, катушку зажигания, и сами высоковольтные провода на наличие искрообразования.

Примечание!
На видео отчетливо видно то что модуль зажигания исправен, потому что при подсоединении к нему поочередно всех проводов, на разряднике постоянно появляется искра, но при последней проверки видно то что искра немного обрывается, но все же модуль себя хорошо проявляет, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, а так же не в коем случае не проводите с ней каких либо действий, не обесточив при этом аккумулятор!

Как поменять модуль зажигания на ваз 2115

Вам потребуются: ключ «на 13», отвертка.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

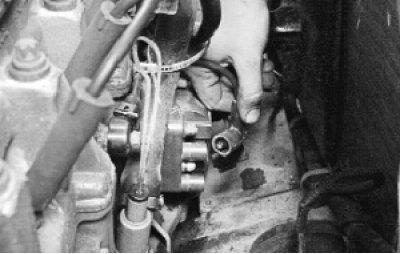

2. Отсоедините высоковольтные провода от модуля зажигания.

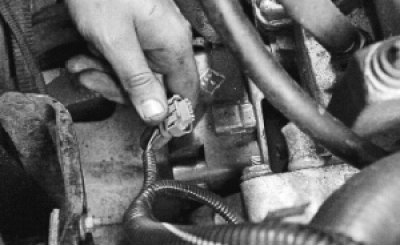

3. Отжав вверх фиксатор, отсоедините колодку жгута проводов от модуля зажигания.

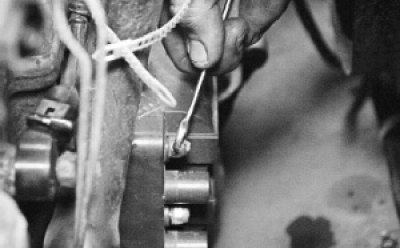

4. Отверните три гайки крепления модуля зажигания к кронштейну…

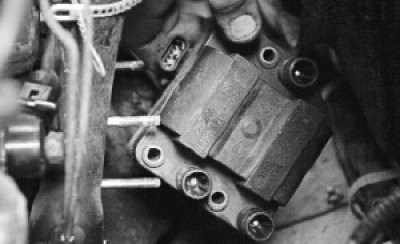

5. …и снимите модуль.

6. Установите модуль зажигания в порядке, обратном снятию.

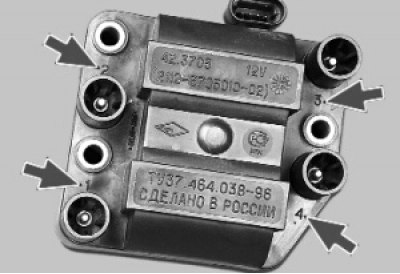

Примечания: На модуле зажигания, рядом с высоковольтными выводами, нанесены номера соответствующих цилиндров.

На высоковольтных проводах с обеих сторон также есть метки с номерами цилиндров.

Так как автомобили ВАЗ 2114 и 2115 практически полностью одинаковые, то и принцип замены модуля зажигания будет совершенно идентичным, так как конструкция двигателей этих машин одна и та же.

Симптомы неисправности модуля зажигания

При возникновении неисправности, связанной с модулем зажигания, могут проявляться следующие проблемы:

1. Двигатель имеет провалы оборотов, особенно это выражается при движении
2. Нестабильные обороты и чувство отказа одного или нескольких цилиндров
3. Постоянные перебои в системе зажигания

Чтобы заменить данную деталь самостоятельно, нам понадобится следующий инструмент:

• головка торцевая на 10 мм
• трещоточная рукоятка или вороток

Инструкция по замене модуля зажигания на ВАЗ 2114 своими руками

Первым делом необходимо отключить питание автомобиля, сняв клемму «-» с аккумуляторной батареи. Затем снимаем все высоковольтные провода, как это наглядно представлено на фото внизу:

После этого немного отогнув пластиковый фиксатор штекера, отвести его от модуля.

После этого откручиваем три гайки крепления катушки. Две находятся с одной стороны, и их хорошо видно на фото ниже:

И еще одна с другой стороны. После того, как с ней тоже справились, можно без каких-либо трудностей демонтировать старый модуль зажигания.

И окончательно его вынимаем из подкапотного пространства ВАЗ 2114.

После покупки новой производим установку в обратной последовательности. Цена нового модуля зажигания на ВАЗ 2114 составляет от 1800 до 2400 рублей. Разница в стоимости зависит от типа катушки, а также от фирмы производителя.

Стоит обратить внимание, что при снятии старой детали нужно прочесть и записать каталожный номер запчасти, чтобы при покупке взять такой же. В противном случае могут возникнуть проблемы с совместимостью компонентов ЭСУД.

Всем доброго времени суток!
Сегодня решил перенести модуль зажигания.
Чтоб грязь с двигателя не летела и в жару чтоб модуль не нагривался от двигателя.
И быстрый доступ к болту-заглушки с лива О.Ж.с блока(болт-заглушка стоит под площадкой М.З.

Mодуль зажигания
“”””””””””””””””””””””””””””””””
Включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания). К выводам высоковольтных обмоток подключены свечные провода: к одной обмотке — 1-го и 4-го цилиндров, к другой — 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1–4 или 2–3) — в одном во время такта сжатия (рабочая искра), в другом — во время выпуска (холостая). Модуль зажигания — неразборный, при выходе из строя его заменяют.
Вот мой результат!
Всем Спасибо за Внимания!

Модуль зажигания: проверка и признаки неисправности

Каждый цилиндр должен получить искру в строго определенное время. На старых моторах для этого использовался коммутатор – трамблер. Он подавал высоковольтный импульс от единственной катушки зажигания на нужную свечу. Поскольку принцип работы узла механический (обыкновенный бегунок с контактами), надежность оставляла желать лучшего.

На современных моторах применяется электронный модуль зажигания. Инжектор синхронизирует момент впрыска топлива с подачей искры. Двигатель работает более слажено, снижается расход топлива, растет экономичность. Есть и обратная сторона медали. Если отремонтировать механическую систему зажигания своими руками мог любой владелец «Жигулей» или «Москвича», то модуль зажигания нового образца требует знания схемы и определенных навыков.

Разумеется, вы можете обращаться в профильный сервис по любому поводу. Но тогда стоимость владения железным конем увеличится. Элементарная проверка модуля зажигания занимает несколько минут вашего времени, для этого необходим лишь тестер. Чаще всего, чтобы починить электронный модуль, надо лишь прозвонить провода и понимать принцип работы прибора.

Разбираем устройство модуля зажигания современного инжектора

В качестве примера рассмотрим аналогичный прибор, применяемый на инжекторных автомобилях ВАЗ. Работает модуль по старому доброму принципу: на вход подается питание 12 вольт, на выходных контактах формируется высокое напряжение для искрообразования.

Управление электронное, но принципы работы отличаются от простой безтрамблерной системы зажигания:

• Все компоненты находятся в одном корпусе. С одной стороны это удобно – меньше проводов и контактов – ниже вероятность поломки. С другой стороны – если сгорел модуль зажигания, его надо именно ремонтировать, просто заменить вышедший из строя элемент не получится.
• Устройство компактное, его удобно разместить в подкапотном пространстве.
• Питание модуля зажигания низковольтное, что повышает надежность устройства.
• Стоимость готового устройства невысока.
• Данный модуль зажигания имеет две катушки. Это способствует живучести прибора – каждый трансформатор нагружен в два раза меньше.

Секрет работы модуля в следующем: используется не четыре, а две катушки на 4 цилиндра. Мастера старой школы называют этот прибор двух искровой бобиной. Попеременное подключение каждой катушки формирует две искры: рабочую и холостую. За счет грамотного распределения по свечам, холостая искра зажигается в тот момент, когда в соответствующем цилиндре нет топливовоздушной смеси.

В результате мы получаем экономию на катушках (как следствие – снижение стоимости), и устойчивые характеристики работы мотора.

Сигнал на искрообразование дает коммутатор (выполняющий роль электронного трамблера). Перед тем, как проверить модуль зажигания, необходимо убедиться в том, что управляющие импульсы приходят на контактные колодки из коммутатора.

Этот блок отвечает за так называемое опережение зажигания, то есть формирует сигнал в нужный момент. Управляющий импульс о положении коленчатого вала выдает датчик Холла, он же синхронизирует работу всей системы.

Модуль зажигания: схема подключения

Для диагностики и ремонта поломок, надо понимать, какие провода откуда приходит, и за что отвечают. Если троит мотор, причина в свечах, или в коммутаторе? Опять же, рассмотрим схему на примере модулей зажигания ВАЗ 2114, 2115.

На корпусе прибора расположена колодка с 4 контактами A,B,C,D (разумеется, модули от других авто имеют иную маркировку, но принцип сохраняется). Контакт массы – это по умолчанию, конструкция автомобиля позволяет объединить минусовой шиной все электронные модули. Питание подается от 12 вольтовой шины, «RUN ON», то есть работающей после поворота ключа зажигания (не забудьте об этом при прозвонке тестером). Система запитана через предохранитель, часто общий с некоторыми другими устройствами. Диагностика модуля зажигания начинается с проверки плавкого элемента.

Два основных контакта: выход на 1-4 свечу, и на 2-3 свечу. Именно на них приходит управляющий сигнал с коммутатора. Соединения прямые, прозваниваются по контактам колодок. Сама колодка достаточно хлипкая, обращаться с ней надо осторожно. Чего не скажешь о силовых выходах для высоковольтных проводов.

Важно! В целях безопасности, рекомендуется отсоединять клеммы аккумулятора перед демонтажем высоковольтных проводов. По крайней мере, в этот момент ключ зажигания должен быть в режиме «выключено».

Эти контакты напрямую соединены с рабочими клеммами свечей зажигания. Часто проблема заключается в высоковольтных проводах. Достаточно заменить их, и ремонт модуля зажигания не потребуется.

Проведя рукой по этим проводам в направлении от свечей, вы легко определите, где находится модуль зажигания. Разумеется, в подкапотном пространстве, на небольшом удалении от блока цилиндров (лишняя длина высоковольтного кабеля снижает надежность системы). Как правило, снятие модуля зажигания для диагностики, ремонта или замены, не требует демонтажа других узлов.

Признаки неисправности модуля зажигания

Перечень актуален лишь при условии, что остальные системы (свечи, форсунки, датчик положения коленвала, компрессия в цилиндрах, топливная система) исправны, и работают согласно установленным параметрам. Симптом неисправной свечи может не отличаться от банального пропадания контакта между модулем зажигания и высоковольтным кабелем.

• Троит двигатель. На самом деле причин множество, но основной виновник – наш модуль. Причем это может быть контактное явление, или поломка радиоэлемента. Явный признак выхода из строя катушки – сбои происходят в двух цилиндрах одновременно. То есть «не горят» свечи либо №№ 1 и 4, либо №№ 2 и 3.
• Тяга мотора заметно снизилась. Машина не троит, работает ровно, но разгон в горку или под нагрузкой происходит с ленцой.
• При резком ускорении происходит своеобразный провал тяги в двигателе. Как будто не хватает производительности бензонасоса. Если в бензобаке порядок – ищите причину в модуле зажигания.
• На холостом ходу плавают обороты (разумеется, при работающем РХХ).

И разумеется, сигнализация «check engine». Если неисправность зафиксирована модулем ЭБУ, это хорошо для диагностики. Вы можете считать ошибки OBD любым доступным способом:

• с помощью кодов электронного одометра (при наличии такой опции);
• с помощью бортового компьютера, если в нем заложена функция раскодировки;
• любым диагностическим сканером, например – ELM327 в паре со смартфоном.

Если вы распознали коды ошибок, связанные с пропусками зажигания именно в паре свечей, вероятнее всего причина в неисправном модуле зажигания.

Как проверить модуль зажигания самостоятельно?

Допустим, вы явно определили, что двигатель троит (может быть, другая неисправность) по причине модуля зажигания. Вы знаете, где он располагается, известна распиновка входной колодки. Чтобы принять решение, отремонтировать модуль, или поменять на новый (это ваши затраты), протестируем его как минимум мультиметром.

• Самый простой способ – замена блока на заведомо исправный. Это возможно лишь при наличии хорошего знакомого с аналогичным автомобилем. При такой проверке исключается т.н. «группа обеспечения» — кабели, электронный коммутатор.
• Работоспособность контактной группы. Во время работы мотора следует понажимать на штекеры высоковольтных проводов (Осторожно!) и колодку управления. Если характер работы мотора изменился (не троит, обороты стали устойчивыми) – проверьте состояние контактов.
• Меряем сопротивление на контактах катушек. Гарантировано тестируются вторичные обмотки. Между контактами на выход 1,4 и 2,3 свечей, сопротивление должно быть одинаковым, и лежать в пределах 5 Ом.
• Осматриваем разобранный модуль. Разумеется, необходимо иметь элементарные навыки в электротехнике (уровень несколько выше, чем «лампочку в подъезде вкрутить»). Обрывы проводов или подгоревшие контакты видно сразу, а исправность транзисторов можно проверить мультиметром. Становится доступной первичная обмотка катушек.

Если детали заменяемы – производим ремонт. Проводка и контакты восстанавливаются элементарно.

Вывод

При обнаружении поломки, не торопитесь в магазин, заменить модуль зажигания вы всегда успеете. Потратив немного времени на проверку и ремонт, можно сэкономить средства.

Модуль зажигания ВАЗ “2115”

В статье, предлагаемой вашему вниманию, мы уделим внимание электронному устройству, называемому модулем зажигания автомобиля «ВАЗ 2115». А, точнее, его описанию, принципиальной схеме и проверки работоспособности.

Устройство модуля зажигания ВАЗ 2115

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них – «рабочая» – коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая – «холостая» – со свечами второго и третьего.

Такой тип соединения, оформленного при помощи высоковольтных проводов, обеспечивает синхронное «проскакивание» искрового импульса в цилиндрах силовой установки.

Таким образом, можно сформулировать функциональное предназначение модуля зажигания – генерирование высоковольтных искровых импульсов на свечах зажигания силового агрегата транспортного средства.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Схема модуля зажигания 2115

Принципиальная схема и схема подключения данного электронного прибора представлена ниже.

Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:

Нестабильную работу силовой установки при разгоне транспортного средства.

Падение мощности двигателя.

«Прерывистость» холостого хода.

Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.

Внимание! Обнаружение вышеуказанных неисправностей не является окончательным свидетельством выхода из строя модуля зажигания, поскольку подобные симптомы возможны при нарушениях работоспособности свечей зажигания и ненадежном подключении высоковольтных проводов.

Проверка модуля зажигания «Лада Самара»

Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.

Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.

Внимание! Используя для проверки машину-донора, не забывайте, что модулем зажигания, как отдельным прибором, комплектовались только первые модели «Лада Самара». Машины более поздних выпусков оснащаются устройствами раздельного типа (коммутатор включен в электронный блок управления).

Процедура подмены модуля зажигания включает выполнение следующих мероприятий:

Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.

Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.

Демонтаж колодки проводов.

Отсоединение проводов высокого напряжения.

Откручивание креплений к силовому агрегату.

Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).

Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.

Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.

Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Зажигание на ВАЗ пятнадцатой модели: ремонт, замена и настройка

Система зажигания (СЗ) – важный узел любого транспортного средства. Для безотказной работы машины необходимо контролировать исправность всех узлов и деталей. Статья посвящена СЗ, что собой представляет замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как выставляется зажигание.

Замок зажигания и особенности его замены

ЗЗ играет важную роль в СЗ автомобиля, как для мотора с 8 кл, так и 16 кл. Он задействован при работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Схема ЗЗ ВАЗ 2115

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться в случае если:

• потеряны или поломаны ключи;
• поврежден замок при попытке угона;
• неисправна личинка ЗЗ;
• не работает контактная группа.

Замок зажигания ВАЗ 2115

Для замены потребуются: набор ключей, молоток, отвертки, тонкое зубило.

Процедура замены состоит из этапов:

1. Отключается питание авто отсоединением клеммы «минус» от АКБ.
2. Снимаемся руль.
3. Далее нужно снять подрулевые переключатели.
4. Затем нужно ослабить болты крепления хомута, удерживающего ЗЗ на рулевой колонке. Если головки срезаны, болты следует аккуратно выбить с помощью молотка и тонкого зубила.
5. Теперь необходимо отсоединить жгут проводов.
6. Далее нужно вывернуть полностью болты из корпуса ЗЗ и можно его снимать.
7. На место старого ЗЗ устанавливается новое устройство.
8. Сборка осуществляется в обратном порядке.

После сборки следует завести двигатель и проверить работу выключателя (автор видео — канал MY LADA).

Как проверить катушку зажигания?

Перед диагностикой катушки зажигания (КЗ) на 8 клапанном двигателе следует проверить, есть ли напряжение на катушке. Для этого нужно отсоединить колодку проводов и тестером сделать проверку. Напряжение должно составлять 12В.

Схема КЗ ВАЗа

Характерные неисправности узла

Признаки неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗах и других авто похожи:

• теряется мощность, создается впечатление, что мотор не тянет;
• появление провалов в работе двигателя;
• нестабильная работа на холостом ходу;
• не функционируют попарно цилиндры 2-3 и 1-4, отсутствует искра.

Если появились перечисленные признаки, сначала нужно проверить свечи, датчик положения коленвала. Впрыск топлива в форсунки регулируется на основании показаний датчиков, поэтому при перерасходе топлива они требуют проверки. В последнюю очередь следует проверять КЗ.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

1. Самый простой способ – поставить на место проверяемого модуля заведомо исправный прибор. Правда, нужно найти подходящий модуль. Перед проверкой следует обязательно убедиться, что исправны высоковольтные провода.
2. Второй метод состоит в шевелении модуля. Если при шевелении его и колодки проводов заметны изменения в работе мотора, значит проблема с контактами. В этом случае ремонт можно выполнить своими руками. При невозможности ремонта прибор следует заменить.
3. Третий способ – проверка с помощью мультимера, выставленного в режим омметра. Измерять сопротивление необходимо на парных выводах катушек 2-3 и 1-4. Оно должно быть одинаковым и быть около 5,4 кОм.

Инструкция по ремонту и замене катушки зажигания

Замена КЗ на 8 и 16 клапаном двигателе представляет последовательность шагов:

1. Модуль легко найти по проводам высокого напряжения, идущих от свечей СЗ.
2. Перед началом работ необходимо отключить «минус» на АКБ.
3. Следующий шаг – отключение колодки проводов от КЗ и высоковольтных проводов.
4. Далее нужно выкрутить болты крепления МЗ к двигателю, и можно демонтировать устройство.
5. Теперь нужно установить новый или отремонтированный прибор и выполнить действия в обратном порядке.

При подключении следует руководствоваться схемой подключения, которая находится в руководстве.

Как выставить зажигание самостоятельно?

Точная регулировка зажигания на ВАЗ 2115 инжектор выполняется на специальном стробоскопе.
Если такой возможности нет, выставить зажигание на ВАЗ можно по искре.

Для этого выполняются следующие шаги:

1. В первую очередь мотор прогревают пока он не наберет рабочую температуру.
2. Трамблер можно не снимать, а лишь расслабить.
3. Из распределителя нужно извлечь центральный провод.
4. Поршень в 1-м цилиндре должен находиться в ВМТ (метки выставляются по-разному на 8 и 16 клапанных двигателях).
5. Теперь левой рукой нужно держать провод от КЗ, и включить зажигание.
6. Правой рукой регулируется распределитель против часовой стрелки, при этом высоковольтные провода следует держать над металлом.
7. Затем выполняются аналогичные действия, прокручивая распределитель по движению часовой стрелки, пока не появится искра.
8. На этом выставление заканчивается, а распределитель закрепляется на своем штатном месте.

При правильно выставленном зажигании автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»

В этом видео демонстрируется, как проверить модуль зажигания ВАЗ 2115 (автор ролика — Дневник АвтоЭлектрика).
