Как поменять ремень безопасности на приоре

Как поменять ремень безопасности на приоре

Замок ремня безопасности (он же защелка ремня безопасности) – это фиксатор, расположенный сбоку сиденья, в который вставляется собственно ремень безопасности (рис. 1). Замок ремня безопасности выходит из строя крайне редко. Но, видимо мне повезло, и я с этой неисправностью столкнулся.

Рис. 1. Замок ремня безопасности в сборе.

Сначала вообще не хотел описывать эту проблему. Однако, изучив запросы поисковых систем, выяснил, что этой темой интересуются несколько сотен человек в месяц. А это не так уж мало. Следовательно, замок безопасности может сломаться не только у меня))).

Итак, в чем же собственно проблема? Приехал на автосервис – и решил её. Но! Во-первых, если вы бывали в наших автосервисах, то знаете, что лишний раз туда лучше не обращаться. Во-вторых, неисправность и правда редкая. Не факт, что вам в тот же день всё починят (на складе может просто не оказаться запасного замка ремня безопасности). А если у вас дорогая иномарка, то даже такой пустяковый ремонт будет стоить существенных денег.

Есть второй путь – пойти в магазин и купить новый замок ремня безопасности. Я так и сделал. Однако эта пустяковая вещь оказалась дефицитной. Мне пришлось посетить несколько магазинов, прежде чем я её нашел, да и то защёлка ремня безопасности оказалась не оригинальной, а лишь похожей, и обошлась мне в 350 рублей. Пришлось немного подогнуть кронштейн, который крепится к сиденью, но в итоге я её поставил таки на место.

Однако была простая и дешёвая альтернатива – починить неисправную защёлку. Да, придётся потратить немного времени, но это же время я потратил на поездки по магазинам. Опять же 350 рублей деньги небольшие, но всё деньги. Лучше залить на них немного бензина в бак. Короче, предлагаю здесь вместе с вами защелку ремня безопасности отремонтировать. Точнее, я буду ремонтировать, а вы будете читать текстовый отчёт о выполненной работе))). Речь пойдёт о замке для Лада Приора, однако устройство замка ремня безопасности может быть аналогичным и для других моделей ВАЗ, а может и у некоторых иномарок.

Итак, для начала нам нужно разобрать корпус. Корпус вообще-то не разборный. Так что придётся разделить его на две половинки по шву отвёрткой или ножом. Разобрав корпус, мы увидим примерно следующее (рис. 2).

Рис. 2. Механизм замка ремня безопасности.

Здесь цифрами обозначены:

  1. Фиксатор ремня безопасности.
  2. Рычажок замка безопасности.
  3. Валик.
  4. Пружина.

Когда мы вставляем ремень в замок, то он давит на рычажок 2. Этот рычажок отодвигается и разрешает фиксатору 1 защелкнуть ремень. На валик 3 действует пружина 4, а валик 3 давит на фиксатор, который и защёлкивает ремень в замке. В моём случае обломился один конец пружины 4 (рис. 3), её силы стало не хватать для воздействия на фиксатор, поэтому замок ремня безопасности перестал работать.

Рис. 3. Сломанная пружина.

Купить такую пружину вы вряд ли сможете. Можно попробовать добыть её из другого замка, но это тоже не простой путь. Я выбрал другой способ – сделал пружину сам. Для того чтобы сделать пружину, нам потребуется пружинистая проволока диаметром примерно 0,5 мм. Такую проволоку можно «добыть» из обычной пружины, распрямив её. Из этой проволоки выгибаем пружину, похожую на оригинальную. Результат см. на рис. 4.

Рис. 4. Преобразование обычной пружины в нужный нам формат.

Конечно, моя пружина не такая красивая, как заводская, да и размеры и форма её немного отличаются. Но в нашем случае это не важно, так как свои обязанности она и в таком виде будет выполнять! Остаётся поставить пружину на место (рис. 5).

Рис. 5. Ремонт закончен.

Ну вот и всё. Устанавливаем корпус на место, проверяем работу замка. Если всё нормально, то склеиваем корпус – и поехали! Удачи на дорогах, надеюсь, что ремень безопасности вам никогда не придётся опробовать в действии (хотя это не говорит о том, что наш ремонт выполнен плохо))).

Читать еще:  Как прозвонить подрулевой шлейф

Решил сделать на приоре подсветку замков ремней безопасности, чтобы облегчить процедуру пристегивания/отстегивания ремня безопасности в темное время суток.

  • 2 ярких красных светодиода, диаметр корпуса 5 мм
  • 4 малых разъемов типа “папа” и 4 — типа “мама”
  • 2 резистора номиналом 2.4 кОм и мощностью 0.25 Вт
  • термоусадочная трубка или кембрики
  • 4 отрезка провода по 30 см каждый
  • изолента
Снимаем замки ремней безопасности. Вставляем узкую отвертку в замок между двумя фиксаторами, отгибаем отверткой стенку пластмассового корпуса в сторону и тянем корпус вниз к ножке крепления замка
Замок ремня безопасности разобран
К одному из проводов припаиваем резистор, к которому уже припаиваем разъем “мама”. Одеваем сверху термоусадочную трубку.

. и припаиваем этот провод к одному из контактов светодиода. К другому контакту светодиода припаиваем провод с разъемом “папа” на конце. Одеваем на места соединений термоусадочные трубки.

По аналогии припаиваем провода ко второму светодиоду

Делаем отверстие в красной кнопке замка методом прожигания и дальнейшего расстачивания под диаметр светодиода. Устанавливаем в отверстие светодиод с проводами. Диод сидит плотно и без клея. Собираем замок в обратном порядке и фиксируем провода. Провода с клеммами выводим к ножке крепления замка. Питание берем от подсветки прикуривателя (необходимо предварительно обесточить бортовую сеть, отключив АКБ). Провода к подсветке прикуривателя проложил в гофре вместе с проводами обогрева сидений. Сиденья сняты для наглядности!

Подсветка замка равномерная, не режет глаз и пассажиры довольны!

— При желании можно увеличить/уменьшить яркость подсветки подбором номинала резистора (но не менее 1 кОм).

— Для получения равномерной засветки закругленный конец линзы светодиода спиливаем надфилем, либо выбираем светодиод с широким углом свечения.

— Чтобы избежать разности в оттенках свечения, диоды лучше выбирать из одной партии.

Найдено по запросу как поменять ремень безопасности на приоре два видео файла. Лучшее видео инструкции и обзоры того как ремонтировать найдете только тут.Представленные видео публикуется с фото. Приятного просмотра.

Отзывы владельца: Проходимость и вместимость

Категория: Видео инструкции

Опубликовал админ: по просьбе Фердинанд

Основное видео: как поменять ремень безопасности на приоре

Еще видео: ремень безопасности приора . дешманский вариант ремонта или замены .

Сейчас читают про Без рубрики

© Ремонт иномарок и наших автомобилей 2014 – 2019 Копирование материалов с веб ресурса без согласования с администрацией сайта строго запрещено.

Снятие и установка переднего и заднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Операции выполнячемые при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Ремни безопасности в автомобиле являются важным средством пассивной безопасности, от которого зависит жизнь водителя и пассажиров. Эксплуатация автомобиля без ремней безопасности или с неисправными ремнями безопасности запрещена.

Инструменты необходимые при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Ключ на 17 мм, отвертка с плоским лезвием.

Последовательность операций при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

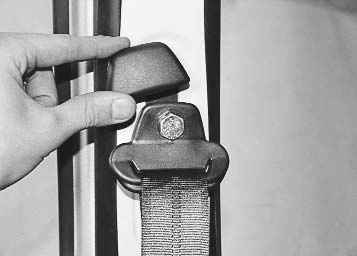

1. Поддев отверткой, снимите верхнюю декоративную накладку.

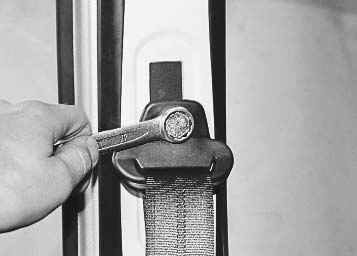

2. Ключом «на 17» выверните болт верхнего крепления ремня…

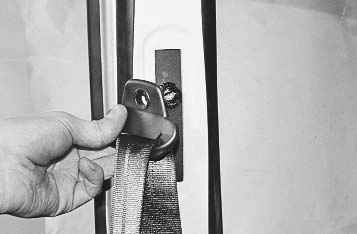

3. …и снимите верхнюю петлю ремня безопасности.

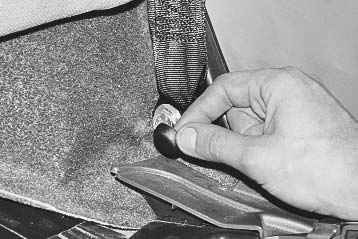

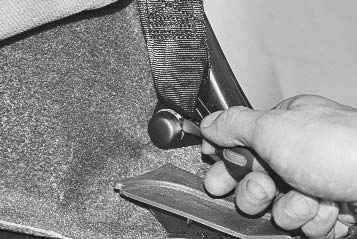

4. Подденьте отверткой…

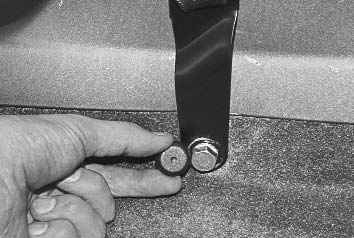

5. …и снимите заглушку с болта нижнего крепления ремня.

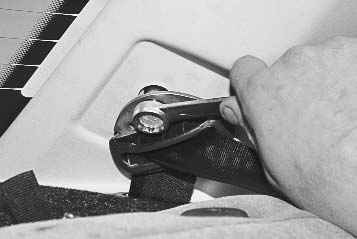

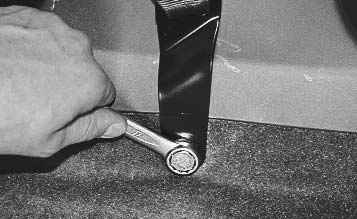

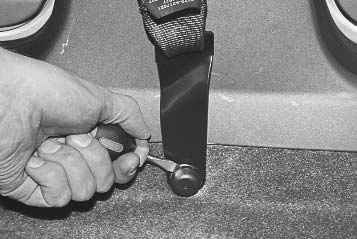

6. Ключом «на 17» выверните болт нижнего крепления ремня.

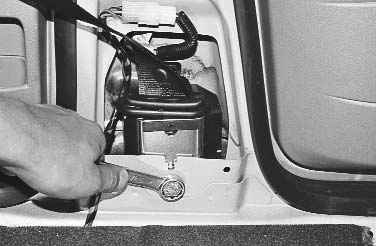

7. Пропустите ремень за нижнюю облицовку центральной стойки.8. Снимите облицовки центральной стойки кузова (см. «Снятие и установка облицовок центральных стоек кузова на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).9. Ключом «на 17» выверните болт крепления катушки ремня…

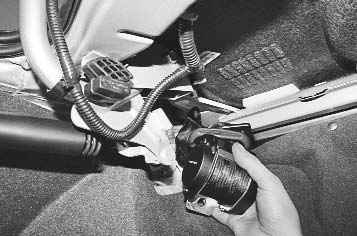

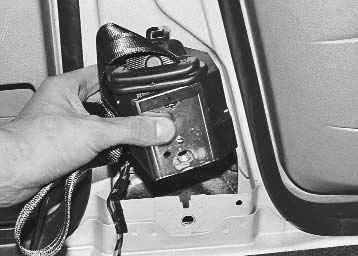

10. …и выньте катушку с ремнем из центральной стойки.

Примечание

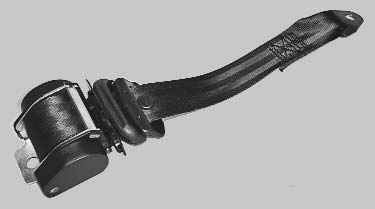

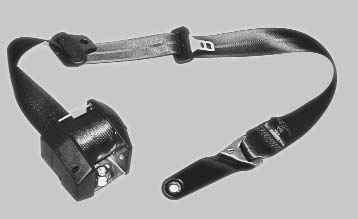

Так выглядит передний ремень безопасности.

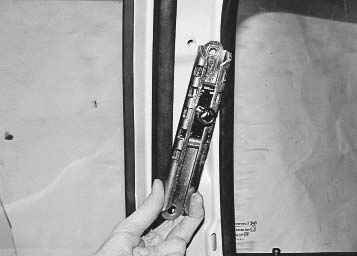

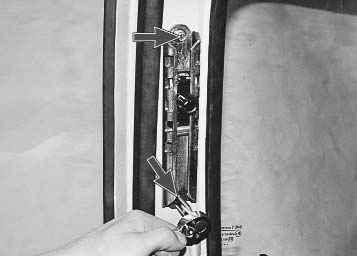

11. Ключом «на 8» выверните два болта крепления механизма регулировки по высоте верхней точки крепления ремня безопасности…

12. …и снимите механизм.

13. Установите снятые детали в порядке, обратном снятию.

Операции выполнячемые при снятии и установке заднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

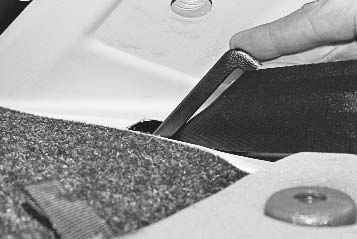

2. Подденьте отверткой…

Читать еще:  Маятниковый рычаг ваз 2107 какой лучше

3. …и снимите заглушку с болта нижнего крепления ремня.

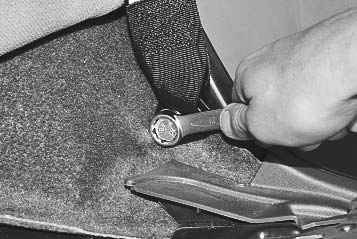

4. Выверните болт нижнего крепления ремня безопасности.

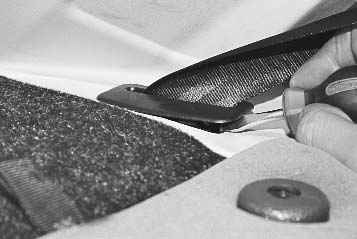

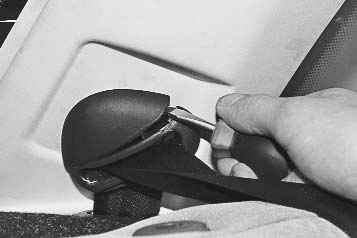

5. Подденьте отверткой…

6. …и снимите декоративную облицовку петли верхнего крепления.

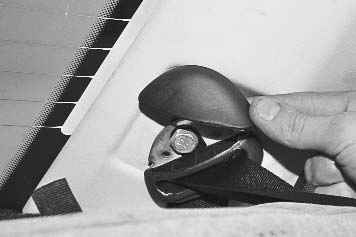

7. Выверните болт крепления петли и снимите петлю вместе с болтом и дистанционными шайбами.

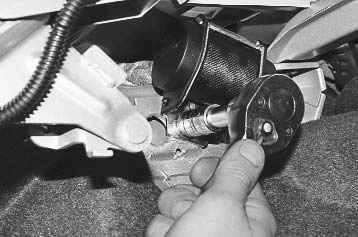

8. Выверните болт крепления катушки ремня.

9. Подденьте направляющую ремня и продеть выше по ремню.

10. Пропустите ремень с направляющей и верхней петлей через отверстие облицовки задней стойки кузова… 11. …и снимите задний боковой ремень безопасности.

Примечание Так выглядит задний боковой ремень безопасности.

Замки задних ремней и задний средний ремень безопасности снимайте в следующем порядке.
12. Снимите спинку заднего сиденья см. «Снятие и установка заднего сиденья на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)».13. Выверните болты крепления…

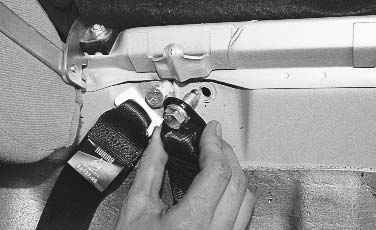

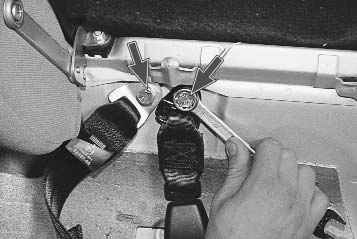

14. …и снимите замки задних ремней и задний средний ремень безопасности.

15. Установите ремни безопасности в порядке, обратном снятию.

Замена ремня безопасности приора

Замену передних ремней безопасности на автомобиле Лада Приора выполняют в случае если на их поверхности имеются сильные следы потертости, распускания, а так же они подверглись максимально допустимой нагрузке при ударе. При замене ремней обязательно устанавливайте только штатные болты их крепления, так как они специально предназначены для высоких нагрузок. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Снимаем декоративную заглушу верхнего болта крепления ремня и рожковым ключом выкручиваем его.

  • Снимаем верхний конец ремня.
  • Поддев отверткой снимаем декоративную заглушку нижнего болта крепления.

  • Выкручиваем нижний болт.
  • После чего пропускаем ремень через нижнюю облицовку центральной рамы.
  • Снимите облицовку центральной стойки кузова.

  • Накидным ключом на семнадцать выкручиваем болт крепления катушки ремня безопасности и вынимаем ее из своего посадочного гнезда в центральной стойке.

  • И на завершающем этапе остается снять механизм регулировки по высоте верхней точки ремня. Торцовой головкой на восемь выкручиваем два болта крепления механизма и снимаем его.
  • Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Операции выполнячемые при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Ремни безопасности в автомобиле являются важным средством пассивной безопасности, от которого зависит жизнь водителя и пассажиров. Эксплуатация автомобиля без ремней безопасности или с неисправными ремнями безопасности запрещена.

Инструменты необходимые при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Ключ на 17 мм, отвертка с плоским лезвием.

Последовательность операций при снятии и установке переднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Поддев отверткой, снимите верхнюю декоративную накладку.

2. Ключом «на 17» выверните болт верхнего крепления ремня…


3. …и снимите верхнюю петлю ремня безопасности.

4. Подденьте отверткой…

5. …и снимите заглушку с болта нижнего крепления ремня.

6. Ключом «на 17» выверните болт нижнего крепления ремня.

7. Пропустите ремень за нижнюю облицовку центральной стойки.8. Снимите облицовки центральной стойки кузова (см. «Снятие и установка облицовок центральных стоек кузова на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).9. Ключом «на 17» выверните болт крепления катушки ремня…

10. …и выньте катушку с ремнем из центральной стойки.

Примечание

Так выглядит передний ремень безопасности.

11. Ключом «на 8» выверните два болта крепления механизма регулировки по высоте верхней точки крепления ремня безопасности…

12. …и снимите механизм.

13. Установите снятые детали в порядке, обратном снятию.

Операции выполнячемые при снятии и установке заднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

2. Подденьте отверткой…

3. …и снимите заглушку с болта нижнего крепления ремня.

4. Выверните болт нижнего крепления ремня безопасности.

5. Подденьте отверткой…

6. …и снимите декоративную облицовку петли верхнего крепления.

7. Выверните болт крепления петли и снимите петлю вместе с болтом и дистанционными шайбами.


8. Выверните болт крепления катушки ремня.

Читать еще:  Машина троит на холодную инжектор

9. Подденьте направляющую ремня и продеть выше по ремню.

10. Пропустите ремень с направляющей и верхней петлей через отверстие облицовки задней стойки кузова… 11. …и снимите задний боковой ремень безопасности.

Примечание Так выглядит задний боковой ремень безопасности.

Замки задних ремней и задний средний ремень безопасности снимайте в следующем порядке.
12. Снимите спинку заднего сиденья см. «Снятие и установка заднего сиденья на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)».13. Выверните болты крепления…

14. …и снимите замки задних ремней и задний средний ремень безопасности.

15. Установите ремни безопасности в порядке, обратном снятию.

На первых выпускаемых моделях лада приора ремни безопасности устанавливали очень неудобные и медленно срабатывающие. Неудобны. некрасивы, не надежны — вот короткий итог семилетней эксплуатации ремней безопасности 2007 года выпуска.

Замена переднего ремня безопасности. Ремни безопасности необходимо заменить, если на них появились надрывы, потертости или если они были подвергнуты критической нагрузке при аварии. При установке ремней безопасности используйте только штатные болты с деталями крепления, прикладываемые к ремням. Любые другие болты могут не выдержать критической нагрузки; потребуются: ключи на «8», «17», отвертки с плоским и крестообразным лезвием.

Замена задних ремней безопасности; потребуются: ключ на «17», отвертка с плоским лезвием. Задний боковой ремень безопасности снимите в следующем порядке.

Снятие и установка переднего и заднего ремня безопасности на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Операции выполнячемые при снятии и установке ремня переднего безопасности на автомобиле ВАЗ 2170 2172 2171 Лада Приора (Lada Priora)

безопасности Ремни в автомобиле являются важным средством безопасности пассивной, от которого зависит жизнь водителя и Эксплуатация. пассажиров автомобиля без ремней безопасности неисправными с или ремнями безопасности запрещена.

Инструменты при необходимые снятии и установке переднего ремня автомобиле на безопасности ВАЗ 2170 2171 2172 Приора Лада (Lada Priora)

Ключ на 17 мм, отвертка с лезвием плоским.

Последовательность операций при снятии и переднего установке ремня безопасности на автомобиле ВАЗ 2171 2170 2172 Лада Приора (Lada Поддев)

1. Priora отверткой, снимите верхнюю декоративную Ключом.

2. накладку «на 17» выверните болт верхнего крепления снимите…


3. …и ремня верхнюю петлю ремня безопасности.

4. отверткой Подденьте…

5. …и снимите заглушку с болта нижнего ремня крепления.

6. Ключом «на 17» выверните болт нижнего ремня крепления.

7. Пропустите ремень за нижнюю облицовку стойки центральной.8. Снимите облицовки центральной стойки Снятие (см. «кузова и установка облицовок центральных стоек автомобиле на кузова ВАЗ 2170 2171 2172 Приора Лада (Lada Priora)»).9. Ключом «на 17» выверните крепления болт катушки ремня…

10. …и выньте катушку с центральной из ремнем стойки.

Примечание

Так выглядит ремень передний безопасности.

11. Ключом «на 8» выверните два крепления болта механизма регулировки по высоте верхней крепления точки ремня безопасности…

12. …и снимите механизм.

13. снятые Установите детали в порядке, обратном снятию.

выполнячемые Операции при снятии и установке заднего безопасности ремня на автомобиле ВАЗ 2170 2171 Лада 2172 Приора (Lada Priora)

2. Подденьте отверткой…

3. …и заглушку снимите с болта нижнего крепления ремня.

4. болт Выверните нижнего крепления ремня безопасности.

5. отверткой Подденьте…

6. …и снимите декоративную облицовку петли крепления верхнего.

7. Выверните болт крепления петли и петлю снимите вместе с болтом и дистанционными шайбами.


8. болт Выверните крепления катушки ремня.

9. Подденьте ремня направляющую и продеть выше по ремню.

10. Пропустите направляющей с ремень и верхней петлей через отверстие задней облицовки стойки кузова… 11. …и снимите задний ремень боковой безопасности.

Примечание Так выглядит боковой задний ремень безопасности.

Замки задних задний и ремней средний ремень безопасности снимайте в порядке следующем.
12. Снимите спинку заднего сиденья см. «установка и Снятие заднего сиденья на автомобиле ВАЗ 2171 2170 2172 Лада Приора (Lada Выверните)».13. Priora болты крепления…

14. …и снимите замки ремней задних и задний средний ремень безопасности.

15. ремни Установите безопасности в порядке, обратном снятию.
