Как поставить кондиционер на шевроле ниву

Как поставить кондиционер на шевроле ниву

Жарко у нас, без кондиционера в машине тоска. А на иномарку снова переходить не охота. Тем более НИВА меня устраивает.

Попросил знакомых привести кондиционер на НИВУ, привезли «Геркулес» универсальный ко всем машинам. Универсальный, как оказалось впоследствии, потому, что невозможно установить ни на одно авто.

Рассказываю по порядку все грабли и как их объехать.

Выбор ставить или не ставить (мое мнение). Кондиционер только для короткой НИВЫ или ШЕВИ однозначно, много кондиционер забирает мощи на городском цикле.

Проверка комплектации кондиционера

При покупке лучше все разложить на прилавке или тех. сервисе и проверить самому, что покупаешь или что тебе собираются поставить. В комплект должны входить:
– компрессор;
– кронштейн компрессора;
– радиатор;
– блок испарителя (если он монтируется в систему отопления, то это что-то типа радиатора печки плюс к нему блок управления; если монтируется отдельным блоком, то все сооружение похоже на сплит-систему);
– кронштейн для установки компрессора;
– кронштейн для установки внутреннего блока;
– кронштейн фильтра;
– фильтр;
– клапан аварийного давления;
– шкив;
– гайка крепления шкива;
– ремень 1075 мм;
– комплект шлангов (чтобы все это, на столе, соединилось в единую цепь);
– комплект электрических проводов с предохранителем;
– вентилятор радиатора.

Далее при покупке или монтаже сами присутствуйте или сами осторожно снимите колпачки с компрессора, фильтра, радиатора и испарителя. Если они герметичны, то в них должно быть положительное давление. Если его нет, то и ставить такую деталь не имеет смысла. Фреон штука такая, что просочится везде.

Чего у меня не было и как без этого обходиться

Не было: кронштейнов всех видов и размеров, клапана аварийного давления, шкива, ремня, вентилятора радиатора.

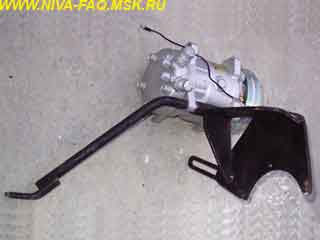

Кронштейн крепления компрессора пришлось ждать месяц, пока кто-нибудь не поедет в Москву.

В принципе, платить за него большие деньги необязательно, по фото можно изготовить самому.

Собрали систему на столе, т. е. выложили в последовательности, что за чем стоит. Прикрепили кронштейн на двигатель. Для этого выворачиваем шпильки и заворачиваем подлиннее штатных на 3-4 мм.

Ставим на место кронштейн:

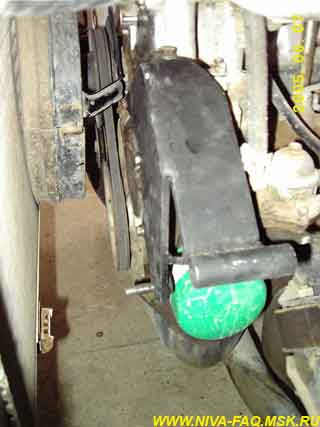

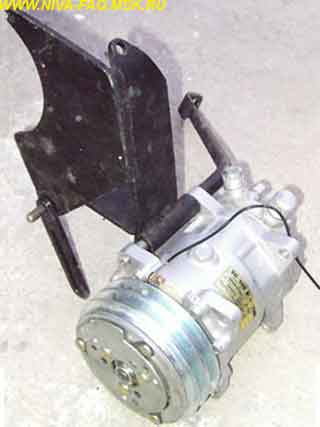

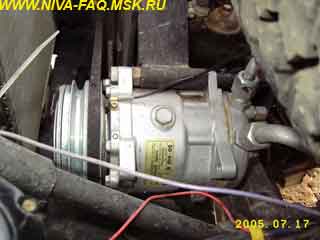

Крепим на него компрессор:

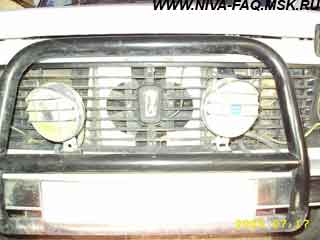

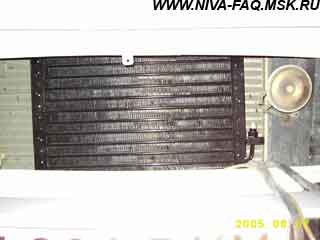

Закрепляем на передок радиатор:

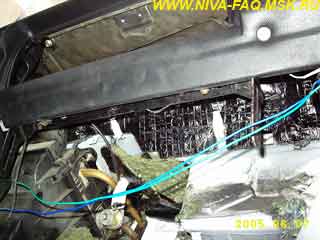

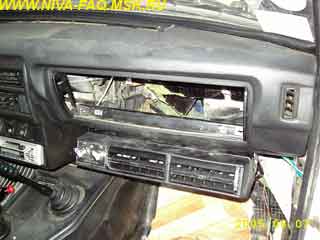

Закрепляем испаритель в салон, для этого демонтируем полку и полностью разбираем бардачок.

Перед установкой испарителя необходимо смонтировать на него все шланги и вывести их из салона:

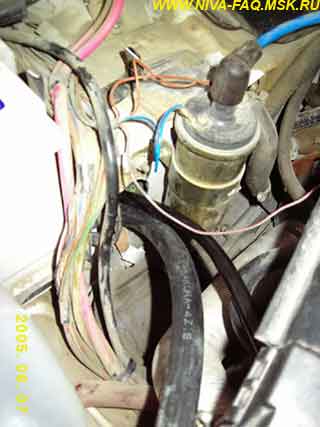

Для этого сверлим отверстие около аккумулятора, пропускаем шланги и на шланги одеваем разрезанный шланг:

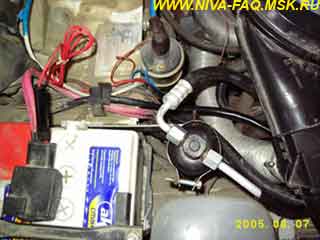

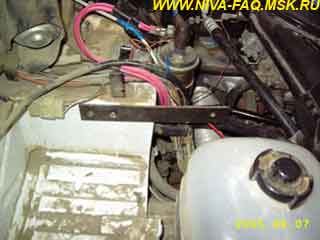

Далее ищем место для крепления фильтра. У меня он разместился около аккумулятора. Для этого снимаем аккумулятор. Крепим планку:

На нее закрепляем самодельный хомут с фильтром.

По идее тут же рядом должен стоять клапан аварийного давления, но я такой не нашел, так что его нет.

Далее все это обвязывается шлангами. Подъезжаем на сервис или туда, где ремонтируют холодильники. Даем давление в систему, смотрим: если в течение часа стоит давление и не падает, заправляем.

Далее пошли грабли. На остановках или стоянке греется фильтр. Вывод нужен обдув радиатора. После двухдневных поисков остановился на вентиляторе от кондиционера для иномарки. Пришлось выдумать крепления. Закрепил вентилятор. Добавил самодельный диффузор:

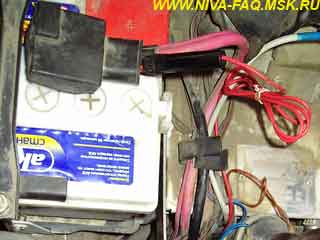

Собрал нехитрую схему, через два реле:

Совет: надо дорабатывать охлаждение радиатора, чтобы температура фильтра была хотя бы градусов 40, не выше, или ставить клапан аварийного давления. Кондиционер запитывать сразу на аккумулятор через отдельный предохранитель:

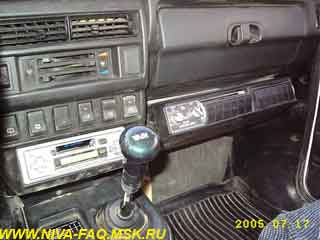

Нужно завести запуск вентилятора на доп. кнопку в салон.

Далее, что буду переделывать. Крепление и размещение радиатора. Поэтому нет подробной фотографии.

Попробую два вида размещения.

Первый – вынесу на шлангах на капот горизонтально, сделаю принудительный обдув электровентилятором и закрою все кожухом под цвет кузова.

Второй – придется отказаться от запаски под капотом и вынести ее назад, а на место запасного колеса смонтировать радиатор. Тут надо придумать, где взять холодный воздух для обдува радиатора. И, конечно, после этого поставлю впереди стандартные электровентиляторы.

Все это для того, чтобы можно было долгое время стоять в пробках с включенным кондиционером. Так как за 17 минут при температуре +38 о С, температура охлаждающей жидкости приближается к критической.

Принципы работы и основные узлы системы кондиционирования воздуха Chevrolet Niva

Кондиционер

Кондиционер представляет собой замкнутую герметичную систему, в которой принуди- тельная циркуляция хладагента обеспечивает отвод тепла из салона автомобиля.

Работа кондиционера возможна только при работающем двигателе автомобиля. Принцип работы можно свести к следующему. Компрессором 1, рис.10.25.5-1, постоянно обеспечивается сжатие и циркуляция хладагента. При сжатии газообразный хладагент переходит в жидкое состояние, конденсируясь в теплообменнике-конденсаторе с выделением тепла. Далее, при обратном переходе в газообразное состояние (испарение), в теплообменнике-испарителе происходит поглощение тепла.

Рис.10.25.5-1. Схема работы кондиционера:
1 – компрессор; 2 – конденсатор; 3 – ресивер;4 – терморегулирующий вентиль (ТРВ); 5 – испаритель; – сжатый газ с высоким давлением и температурой; – жидкая фаза хладагента; – туманообразная фаза и перегретый пар.

Находящийся в салоне автомобиля испаритель 5 постоянно снижает температуру воздуха. Хладагент переносит “скрытое” тепло в конденсатор 2, расположенный за пределами салона, и освобождается от него. Этот цикл непрерывно повторяется и, соответственно, постоянно отводится тепло из салона в атмосферу. Органы управления и исполнительные устройства позволяют поддерживать желаемый микроклимат.

ВНИМАНИЕ
В системе кондиционирования автомобиля ШЕВРОЛЕ НИВА применяется хладагент R 134а.

Компрессор

Компрессор 1, рис.10.25.5-2, – основной и самый сложный агрегат системы. Компрессор сжимает газообразный хладагент низкой температуры и низкого давления, преобразуя его в газ высокой температуры и давления. Компрессор установлен на кронштейне двигателя с правой стороны.

Привод компрессора

Привод компрессора осуществляется поликлиновым приводным ремнем от двигателя автомобиля через электромагнитную муфту. При подаче напряжения на ее обмотку ведомый диск и шкив вращаются синхронно, приводя в движение вал компрессора.

Смазка компрессора производится специальным компрессорным маслом, циркулирующим по всей системе вместе с хладагентом. В системе кондиционирования воздуха применяется компрессорное масло АТ41244 (ISO 150).

Объем хладагента, для заправки системы кондиционирования – 0,65 кг.

Объем компрессорного масла – 0,22 л.

Рис.10.25.5-2. Схема установки узлов кондиционера:
1 – компрессор; 2 – трубопровод нагнетающий; 3 – трубопровод низкого давления; 4 – испаритель; 5 – трубопровод высокого давления; 6 – конденсатор; 7 – ресивер-осушитель; 8 – трубопровод конденсаторный.

Читать еще:  Как работает плунжер тнвд

Конденсатор

Конденсатор 6 кондиционера алюминиевый. В нем происходит конденсация (переход в жидкое состояние) нагнетаемого компрессором хладагента с выделением тепла в атмосферу. Для лучшего обдува конденсатор установлен перед радиатором системы охлаждения.

Испаритель

Испаритель 4 – алюминиевый теплообменник. Переход хладагента из жидкого состояния в газообразное (испарение) происходит в нем с поглощением тепла. Испаритель установлен в панели приборов на пути входящего воздушного потока, что обеспечивает снижение его температуры.

Ресивер-осушитель

Ресивер-осушитель 7 установлен на выходном трубопроводе конденсатора перед испарителем и служит резервуаром для жидкого хладагента, очищает его от посторонних примесей и воды. Ресивер-осушитель может снабжаться смотровым окном для контроля за количеством хладагента.

Терморегулирующий вентиль

Терморегулирующий вентиль установлен на испарителе и регулирует количество хладагента, поступающего в испаритель. ТРВ является устройством, обеспечивающим изменение производительности системы в зависимости от условий и режима работы.

Датчик давления

Датчик давления выдает сигнал на контроллер ЭСУД на включение/выключение кондиционера в зависимости от давления в трубопроводе высокого давления.

Система кондиционирования в Шевроле Нива — прохлада и комфорт в салоне

Система кондиционирования является неотъемлемой составляющей любого современного авто, в том числе Нива Шевроле. Благодаря данному устройству значительно увеличивается комфорт при управлении машиной, поскольку кондер позволяет при необходимости не только охладить, но и прогреть салон. Что представляет собой кондиционер Шевроле Нива и как произвести замену его приводного ремня — читайте ниже.

Описание и технические характеристики кондиционера

В автомобилях Нива Шевроле система кондиционирования представляет собой холодильный фреоновый узел, конструктивные особенности которого могут отличаться в зависимости от модели и года выпуска. Установленный кондер позволяет не только охлаждать, но и осушать воздух в автомобиле, в результате чего при повышенной влажности вы сможете избежать проблемы запотевших стекол. Отзывы о Шеви подтверждают тот факт, что эксплуатация кондера не влияет на уровень мощности двигателя, его максимальную скорость, а также расход топлива.

Технические характеристики охладительной системы таковы:

  • уровень температуры воздушного потока, идущего из сопел, составляет от 9 до 18 градусов;
  • для заправки кондера должно использоваться масло SP-15;
  • привод компрессора осуществляется через ремешок, от силового агрегата;
  • что касается производительности устройства по воздушному потоку, то этот показатель составляет 300 кубометров в час;
  • температурный перепад в или вне салона авто составляет от 5 до 12 градусов;
  • узел питается от постоянного тока;
  • параметр механической потребляемой мощности составляет около 2.1 кВт, если компрессор устройства выдает 3 тысячи оборотов в минуту;
  • узел заправляется фреоном типа R134A, для заправки требуется около 0.6 кг;
  • уровень номинального напряжения составляет 12 вольт.

Система кондиционирования Нива Шевроле

Возможные неисправности и способы их устранения

В автомобиле Нива Шевроле с кондиционером в работе климатической установки со временем могут возникнуть проблемы.

Какие неисправности характерны для этого узла:

  1. Утечка газа из системы, в частности, фреона. Такие проблемы являются следствием потери герметичности. Если герметичность нарушена, это приведет к необходимости более частой заправки кондера. Когда уровень газа будет низким, мощность системы в целом также снизится.
  2. Радиатор кондиционера может выйти из строя по причине негативного воздействия на него грязи и солей. В конечном итоге это становится причиной образования коррозии на конструкции радиатора, а также разгерметизации системы в целом.
  3. Обрыв ремня. Такая проблема, судя по отзывам, происходит не часто, тем не менее, ее нельзя исключать. Чтобы ремень не оборвался, необходимо соблюдать регламент его замены.
  4. Также в системе может засориться испарительный узел. Если это так, то при активации климатической установки в салоне авто может появиться неприятный запах, а внизу, на ковриках, может скапливаться влага.
  5. Еще одна возможная неисправность — это увеличенное давление в системе. При такой поломке узел не сможет нормально работать на холостых оборотах мотора, но когда автомобиль возобновляет движение, работоспособность устройства возобновляется. Давление в системе может быть повышенным из-за засорения конденсорного устройства, неработоспособности вентилятора, а также выхода из строя датчика включения вентилятора.
  6. Некорректная работа терморегулирующего вентиля. В частности, проблема может проявиться при его засорении.
  7. Выход из строя или некорректная работа компрессора. Если компрессор неисправен, при работе системы может появиться характерный шум. Если на корпусе компрессора имеются следы масла, то скорей всего, устройство заклинило. Если узел поломался, причиной тому может служить долгое использование разгерметизированного кондера (автор видео — канал Den4ek CheviNiver).

Как самому поменять ремень кондиционера?

Чтобы поменять приводной ремень, в первую очередь автомобиль нужно загнать на эстакаду или на яму:

  1. Используя гаечный ключ на 13, в первую очередь необходимо открутить четыре болтика, которые фиксируют защиту поддона. Демонтируйте ее.
  2. При помощи ключа на 8 (удобнее использовать головку), необходимо выкрутить пять саморезов и произвести демонтаж переднего брызговика.
  3. Чтобы проверить, насколько качественно натянут ремень, необходимо нажать посредине него пальцем, между коленвалом и шкивом компрессорного устройства. Если усилие будет составлять около 10 кгс, то ремешок должен прогнуться не более, чем на 8 мм. Менять приводной ремень необходимо в том случае, если на нем появились следы износа, в частности, трещины, разрывы, либо расслоения или другие повреждения. Чтобы поменять ремень, необходимо сначала ослабить затяжку винтов, которые фиксируют кронштейн натяжного ролика. Ослабление натяжки осуществляется путем вращения регулировочного винта в обратную сторону, против часовой стрелки.
  4. Выполнив эти действия, ремень можно демонтировать с натяжного ролика, а также шкивов коленвала и компрессорного узла.
  5. Устанавливать новый ремешок следует в обратном снятию порядке. При этом учтите, что на Шевроле Нива используются четырехручейковые ремешки, их длина должна составлять 81 см. На шкив компрессорного узла ремешок следует установить таким образом, чтобы он находился ближе к внутренней стороне устройства. После того, как ремешок будет установлен, необходимо произвести регулировку его натяжения.

Фотогалерея «Самостоятельная замена ремня»

Видео «Как перенести кнопку управления кондером в Ниве Шевроле»

Наглядная инструкция по переносу кнопки управления кондером в более удобное место представлена на видео ниже (автор ролика — Иг К).

Разряжение системы кондиционирования и снятие компрессора ВАЗ-2123

Разряжение системы кондиционирования воздуха необходимо при смене хладагента или замене неисправных либо поврежденных деталей системы кондиционирования.

Читать еще:  Какое сидение поставить на ваз 2106

Хладагент в системе находится под высоким давлением, поэтому при разряжении системы необходимо соблюдать меры предосторожности.

1. Для стравливания хладагента из системы кондиционирования отворачиваем защитный колпачок клапана трубопровода низкого давления.

2. С помощью специального ключа для шинного вентиля выворачиваем золотник клапана, стравливая хладагент из системы.

3. Также стравливаем давление в системе из клапана трубопровода высокого давления

По окончании разряжения системы заворачиваем золотники клапанов

Снятие компрессора кондиционера

Компрессор снимаем для замены или для ремонта.

Для того чтобы снять компрессор нужно стравить давление в системе кондиционирования.

После этого снимаем передний брызговик моторного отсека для этого:

4. Головкой на 13 отворачиваем четыре болта крепления поддона

5. Снимаем защиту

6. Головкой на 8 отворачиваем пять саморезов

7. Снимаем передний брызговик

Снимаем ремень привода компрессора кондиционера для этого:

8. Головкой на 13 ослабляем затяжку двух болтов крепления кронштейна натяжного ролика

9. Головкой на 13 вращаем регулировочный болт, против часовой стрелки ослабляя ремень

10. Снимаем ремень с натяжного ролика и шкивов компрессора и коленчатого вала

11. При установке ремня на шкив компрессора надеваем так, чтобы он располагался ближе к внутреннему краю шкива

12. Шестигранником на 8 отворачиваем винт крепежной планки шлангов компрессора кондиционера.

Снимаем крепежную планку и шланги.

Соединение наконечников шлангов и компрессора уплотняется резиновыми кольцами.

Диаметры штуцеров отводящего и подводящего шлангов различаются, поэтому крепежная планка устанавливается в одном положении

13. Головкой на 13 отворачиваем три болта крепления компрессора к кронштейну блока цилиндров.

14. Отводим компрессор вместе со жгутом проводов от кронштейна блока цилиндров

15. Отсоединяем колодку жгута проводов от разъема компрессора

Устанавливаем компрессор в обратной последовательности. После этого заряжаем систему кондиционирования.

14.9.3 Как работает кондиционер

14.9.1. Как работает кондиционер

ОБЩИЕ СВЕДЕНИЯ

Стандартная система кондиционирования состоит из нескольких рабочих узлов, соединенных между собой герметичной системой трубок. Она заполнена хладагентом, который переходит из жидкой формы в газообразную и обратно, перенося тепло из салона.

Самой важной деталью, от которой зависит эффективность работы кондиционера, является регулирующий вентиль, который установлен на испарителе, размещенном в салоне автомобиля. Хладагент в виде жидкости под высоким давлением поступает через регулирующий вентиль в испаритель, где разбрызгивается в виде газо-капельной смеси (тумана). Регулирующий вентиль может быть игольчатым или типа диафрагмы. Мы будем рассматривать первый вариант.

Внутри игольчатого вентиля есть маленькое отверстие, а расположенная в отверстии иголка способна больше или меньше перекрывать его, изменяя таким образом эффективное сечение. Игла приводится в действие от термодатчика, помещенного внутри испарителя.

Жидкий хладагент, проходя через маленькое отверстие в вентиле, испаряется и превращается в газ под низким давлением. Этот процесс сопровождается резким падением температуры. Чем меньше отверстие, тем холоднее становится халадагент, то есть температуру в испарителе можно регулировать, вводя или выводя иглу из отверстия. Температура поверхности испарителя должна быть близка к точке замерзания воды, но не ниже ее, иначе на испарителе будет образовываться лед, что затруднит движение воздуха и передачу тепла хладагенту.

Как уже говорилось, вместо игольчатого вентиля иногда, устанавливается диафрагма. В ней нет движущихся частей, поэтому расход хладагента в испаритель не регулируется, но подача его контролируется при помощи термореле или реле давления. Превратившись в газ низкого давления, хладагент проходит по испарителю (теплообменнику) и отбирает тепло у воздуха в салоне. Для большей эффективности этого процесса теплообменник снабжен ребрами. Содержащаяся в воздухе влага конденсируется на внешней поверхности теплообменника и сливается вне салона. Воздух, пройдя через теплообменник, возвращается в салон более холодным и сухим.

Накопленное хладагентом тепло необходимо отдать в атмосферу, для чего хладагент с помощью компрессора направляется в конденсатор (это еще один теплообменник, расположенный обычно в передней части автомобиля).

Компрессор, задача которого – прогонять хладагент по трубкам системы, перенося тепло с низкого температурного уровня на более высокий, работает по принципу насоса и приводится ремнем от двигателя через электромагнитную муфту, чтобы кондиционер можно было отключать. Когда компрессор работает, он создает разрежение, которое “высасывает” газообразный хладагент из испарителя.

Внутри компрессора давление хладагента повышается, и он поступает в конденсатор, но уже в виде газа под высоким давлением. В конденсаторе газ превращается снова в жидкость, при этом содержащееся в ней тепло рассеивается с поверхности конденсатора в атмосферу.

Из конденсатора хладагент – уже в виде жидкости под давлением – снова подается на регулирующий вентиль, и цикл повторяется.

На практике в описанную базовую схему входят еще кое-какие узлы, в частности, ресивер-осушитель, который часто (но не всегда) монтируется между конденсатором и регулирующим вентилем. Это устройство (его иногда называют “аккумулятором”) фильтрует хладагент и удаляет из него влагу. Иногда осушитель снабжается цветовым индикатором, который показывает, когда его пора заменить (это значит, что он набрал максимум влаги). В систему трубок (между конденсатором и испарителем) иногда встраивают смотровое стекло, и тогда можно наблюдать за состоянием хладагента (наличие ненужных пузырьков и т. д.).

В систему кондиционирования входят также нагнетатель, прогоняющий воздух через испаритель, и вентилятор с термостатом, повышающий эффективность работы конденсатора. Обычно в систему входит также датчик давления с выключателем. Он расположен рядом с ресивером-осушителем и управляет работой компрессора и вентилятора конденсатора, а также поддерживает оптимальное давление в системе (разное для разных систем).

В большинстве систем над испарителем крепится еще и нагревательный элемент. Поток воздуха с помощью “смесительной заслонки” распределяется между испарителем и нагревателем так, чтобы придать ему желаемую температуру.

А как с экологией?

До недавнего времени в автомобильных кондиционерах применялся фреон R12. Потом было установлено, что содержащиеся в нем хлорфторуглероды губительно воздействуют на озоновый слой, поэтому сейчас выпускать R12 в атмосферу запрещено. К тому же, под воздействием открытого пламени R12 выделяет смертельный газ фосген. Пока еще разрешено заполнять им кондиционеры прежних выпусков, как разрешается и эксплуатация этих кондиционеров.

Соответственно, цена на фреон R12 повышается на 5–10% в месяц. В конце концов она станет такой, что “перезаряжать” старые системы станет просто разорительно. Уже сейчас фреон R12 стоит на Западе $150 за килограмм, а два года назад стоил $65 . В современных системах используется более “экологичный” хладагент – R134А.

Читать еще:  Как подключить динамики в авто

Системы, рассчитанные на R134A, устроены так, чтобы при обслуживании и ремонте не было утечек. Для этого в нужных местах установлены специальные клапаны и другие приспособления.

Теоретически, R134А можно закачать и в старый кондиционер, внеся соответствующие изменения. Однако, этот хладагент процентов на 15 менее эффективен, чем R12, поэтому кондиционер старого типа будет с ним работать хуже. Кроме того, существует еще одна проблема: хладагент R134А просачивается, хотя и слабо, через шланги, сделанные из чистой резины. Для этого вещества необходимы специальные шланги с внутренней нейлоновой оплеткой. В то же время в старых системах применяются так называемые “заершенные” соединительные штуцеры, которые способны прорвать эту оплетку. Одним словом, на данный момент выгоднее пользоваться старым хладагентом.

Вообще-то, существуют так называемые “заместительные” хладагенты, предназначенные для замены R12 и не требующие дорогой переделки системы на R134А, но, как говорят специалисты, их нельзя и на пушечный выстрел подпускать к кондиционеру. Некоторые из этих веществ содержат бутан, который может воспламениться внутри системы, кроме того, он погубит тестовое оборудование.

Если вы хотите перейти с R12 на R134А, то лучше всего поменять вместе с хладагентом масло (минеральное на синтетическое) в системе, установить новый ресивер-осушитель, сменить резиновые шланги и проверить работу всех узлов. Тогда есть надежда, что система будет работать удовлетворительно.

Какой фирмы выбрать радиатор охлаждения для Niva Chevrolet и как заменить своими руками?

Радиатор Шевроле Нива — главный узел системы охлаждения двигателя. Через него в воздух отводятся излишки тепла, выделяемого при сгорании топлива.

Заданный уровень рабочей температуры двигателя (вернее, охлаждающей жидкости) достигается за счет электровентиляторов и термостата.

Устройство

Деталь имеет классическую конструкцию, характерную для современных легковушек: два бачка, соединенные трубками с охлаждающими пластинами. Производитель пошел по пути удешевления, что отразилось на используемых материалах. Бачки сделаны из пластика, трубки из алюминия. детали соединяются через резиновую прокладку, предотвращающую утечку охлаждающей жидкости.

Нива Шевроле с кондиционером и без него оборудована одной моделью радиатора. Отличие лишь в том, что в первом случае перед сотами закреплен конденсатор системы кондиционирования, а во втором — направляющий кожух.

Сравнение производителей

В магазинах можно встретить запчасти производства нескольких компаний. Продукция отличается двумя параметрами: ценой и качеством изготовления. Рассмотрим несколько самых популярных марок.

Hola — торговая марка нидерландской компании H&H Group. 15 европейских заводов выпускают радиаторы, ремни, амортизаторы и другие автозапчасти. Недорогая продукция этой марки имеет хорошее качество. По отзывам покупателей, запчасти этой марки при сопоставимой цене превосходят по качеству китайские изделия. Цена — 2000 рублей.

ДААЗ — Дмитровский автоагрегатный завод, входящий в концерн «Объединенные автомобильные технологии», был основан еще в 1967 году. Кроме радиаторов, компания выпускает фильтры, тормозные колодки и другие запчасти на российские и иностранные автомобили. Продукцией этой марки комплектуются автомобили, которые сходят с конвейера АвтоВАЗа. Цена — 2500 рублей.

Luzar — российская компания, которая была основана в 2003 году на базе Луганского радиаторного завода. Изделия этой марки соответствуют ГОСТ-Р и производитель дает на них гарантию 2 года. Цена — от 2100 рублей.

Bautler — британская компания, выпускающая, в числе прочего, запчасти для Нивы Шевроле. Цена — от 2200 рублей.

Отзывы автовладельцев расходятся. Одни считают самыми надежными радиаторы ДААЗ, другие — Bautler, Hola или Luzar.

С учетом того, что замена детали отнимает много времени и сил, стоит брать спортивный вариант Luzar. Он сконструирован в расчете на большие нагрузки, поэтому отличается большей надежностью.

Изделия Hola отличаются тем, что каждая трубка имеет собственную уплотнительную резинку, а не фиксируется единственным уплотнителем. В Luzar-Sport соты припаяны к основе, которая крепится к бачкам.

Когда нужно менять

Алюминий и пластик — материалы, которые сложно восстановить в случае появления трещин и дырок. Поэтому главная причина замены радиатора — течь охлаждающей жидкости.

Существует две причины замены:

  • утечка охлаждающей жидкости;
  • засорение трубок.

Если вы заметили капли и подтеки, необходимо сразу менять изделие на новое, а не пытаться устранить протечки сомнительными средствами для устранения утечек антифриза.

Несмотря на рекламные заявления, разнообразные порошки, добавляемые в охлаждающую жидкость, слабо устраняют протечки, зато отлично забивают патрубки радиатора. Это снижает эффективность его работы. В этом случае нужно заменить деталь на новую. Если этого не сделать, то систематический перегрев двигателя приведет к необходимости скорого капремонта.

Замена на автомобиле без кондиционера

Работа выполняется на смотровой канаве. Перед началом ремонта нужно приготовить новый кондиционер, 10 литров антифриза и следующий инструмент:

  • Емкость для слива охлаждающей жидкости.
  • Гаечные ключи.
  • Крестовая отвертка.
  • Домкрат.
  • Противооткатные упоры.
  • Баллонный ключ.

Демонтаж радиатора выполняется после того, как машина установлена на смотровую канаву и из системы охлаждения слит антифриз. Работа выполняется следующим образом:

  • Демонтировать бампер и решетку радиатора (нужно будет открутить саморезы и болты).
  • Поддомкратить и демонтировать передние колеса.
  • Снять патрубок воздушного фильтра.
  • Демонтировать кожух, направляющий воздух.
  • Открутить крепление охлаждения масла ГУР.
  • Снять фары, чтобы они не мешали отвести трубки охлаждения масла.
  • Демонтировать перекладину, которая частично перекрывает доступ к болтам, удерживающим крепление вентиляторов охлаждения.
  • Отсоединить клемму от блока электровентиляторов.
  • Открутить гайки и болты, удерживающие крепление вентиляторов, и аккуратно извлечь его вниз.
  • Открутить винты крепления трубок конденсатора к кузову автомобиля.
  • Отвести трубки и систему охлаждение масла ГУР вперед.
  • Ослабить хомуты и снять патрубки.
  • Извлечь радиатор.

Видео-инструкция

Наглядное видео по замене радиатора:

Важно! отодвигать трубки охлаждения ГУР нужно предельно аккуратно. Иначе придется менять трубопровод и заливать новое масло в гидроусилитель руля.

Установка новой детали выполняется в последовательности, обратной снятию. После сборки нужно заполнить систему антифризом и удалить из нее воздух.

Замена на автомобиле с кондиционером

На автомобилях Нива Шевроле с кондиционером при замене радиатора вместо снятия направляющего кожуха нужно открутить крепление золотника и конденсатора, а затем отвести последний вперед. В остальном порядок действий не отличается.

Ссылка на основную публикацию
Adblock
detector
