Как работает гидромуфта вентилятора охлаждения

Принцип работы вискомуфты вентилятора

Вязкостная муфта в системе охлаждения двигателя автомобиля применяется в качестве альтернативы электрическому вентилятору. Рассмотрим, как работает вискомуфта вентилятора, ее устройство, возможные неисправности, преимущества и недостатки.

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

Устройство

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

  • Биметаллическая пластина в «холодном» состоянии.
  • Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
  • Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

  • уменьшить расход топлива;
  • снизить уровень шума;
  • уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Как устроена вискомуфта вентилятора, зачем нужна, почему и как ломается

В конструкции системы охлаждения автомобиля присутствует такой интересный механизм, как вискомуфта. На автомобильных форумах часто задают вопросы, связанные с этим механизмом. Мы сделали выводы о необходимости детального изучения этой темы.

Вискомуфта полного привода

Что собой представляет вискомуфта вентилятора

Под таким странным названием подразумевается особый механизм, на котором лежит функция избирательной передачи, определяющаяся внешними условиями и крутящим моментом. Муфта имеет вид герметичного корпуса. Внутри него располагаются диски, разбитые на два ряда. Один ряд дисков соединяется с ведомым валом, соответственно, второй ряд связан с ведущим. Конструкция механизма предусматривает возможность чередования дисков между собой. Их конструкция имеет отверстия и выступы.

Внутри вискомуфты имеется специальная жидкость с вязкой структурой, потому механизм часто называется вязкостным. Чаще всего для изготовления этого вещества используется силикон. Для жидкости характерны уникальные особенности, которые определяют её эффективное использование. Возможности этого вещества сводятся к следующему:

  • при увеличении интенсивности перемешивания возрастает показатель вязкости;
  • при нагреве повышается коэффициент расширения.

Такие особенности определяют принцип работы вискомуфты, который будет изучен дальше.

Вискомуфта вентилятора охлаждения

Где находится вискомуфта

Этот механизм занимает место между радиатором охлаждения автомобиля и шкифом помпы. Он выполняет ряд важных функций:

  1. Контроль скорости вращения лопастей вентилятора, который охлаждает силовой агрегат автомобиля.
  2. Обеспечение эффективности работы двигателя благодаря активизации вентилятора в нужные моменты.
  3. Снижение нагрузки, которую испытывает силовой агрегат.

Муфта может крепиться на фланцевой вал, который, в свою очередь, устанавливается на шкив помпы. Также вал может навинчиваться на вал помпы. Дальше нужно разобраться с тем, как работает вискомуфта вентилятора охлаждения.

Как работает вискомуфта вентилятора охлаждения

Знакомство с вискомуфтой вентилятора будет невозможным без изучения принципа работы этого механизма. Неопытному автомобилисту этот процесс может показаться сложным, хотя, на самом деле, всё устроено просто и понятно. Принцип работы вискомуфты вентилятора охлаждения основан на функционировании биметаллического датчика. Он находится впереди вискозного вентилятора. Этот элемент реагирует на температуру, которая передаётся через радиатор системы охлаждения.

Scania R-Series

  1. При низкой температуре чувствительный датчик заставляет клапан сжиматься. Это приводит к сохранению масла внутри вискомуфты в пределах резервуара. Муфта на вентиляторе дезактивируется и продолжает вращаться лишь на 20% от интенсивности вращения мотора.
  2. При повышении температуры до рабочего уровня датчик расширяется и заставляет клапан вращаться. Это приводит к перемещению масла по камере к внешним краям. Активизируется сцепление с вентилятором и скорость вращения муфты увеличивается с 20% до 80%.

При движении ТС с постоянной скоростью вращение дисков равномерное и не сопровождается перемешиванием масла между ними. При возникновении разницы между скоростями вращения валов (ведомого и ведущего) диски также начинают работать в разных режимах. Это приводит к увеличению вязкости силиконовой жидкости. В таком состоянии она оказывает воздействие на передачу крутящего момента.

Читать еще:  Как пользоваться коробкой автомат на автомобиле

При возникновении большой разницы между скоростями вращения дисков жидкость становится практически твёрдой, что приводит к блокированию вискомуфты. Устройство вискомуфты вентилятора изучили, теперь необходимо научиться проверять исправность работы этого механизма.

Как проверить вязкостную муфту

Работоспособность вискомуфты вентилятора нужно проверять на холодном и горячем силовом агрегате. Об этом свидетельствуют эксплуатационные пособия по ремонту ТС. При холодном моторе перегазовка не будет менять частоту вращений муфты. В случае с горячим мотором этот показатель будет сильно возрастать.

Также обязательно проверяется продольный люфт, при выявлении которого придётся выполнять работы по его устранению. Наличие посторонних звуков во время вращения муфты будет говорить о неисправности подшипников.

Основные причины неисправности

Механизм может выходить из строя по нескольким причинам. Мы выделили основные и наиболее распространённые:

  • использование шин различного размера, которые также имеют разный уровень изношенности;
  • утечка жидкости с муфты;
  • износ деталей в результате интенсивной эксплуатации, воздействия агрессивных факторов и высокой температуры;
  • неправильное выравнивание приводного механизма;
  • утрата свойств биметаллического датчика, что может наступать в результате поверхностного окисления и застревания муфты;
  • неисправное состояние подшипника.

Впускная вискомуфта автомобиля Infiniti

Признаки неисправности

Первым и главным признаком, который может свидетельствовать о неисправном состоянии вискомуфты, является чрезмерный нагрев мотора. Такая ситуация может возникать в результате утечки жидкости или отсутствия своевременного срабатывания биметрической пластины. Температура мотора повышается, а вентилятор не работает вовсе или функционирует на низких оборотах, следовательно, не обеспечивается охлаждение агрегата.

Бывает и так, что при холодном двигателе вентилятор вращается на полную силу. Такая ситуация может возникать из-за испорченного геля, поломки ряда узлов механизма или превращения смазки в твёрдую субстанцию.

К чему может привести неисправная вискомуфта

Рабочий запас вискомуфты в среднем составляет 200 тыс. км. После этого механизм требует к себе повышенного внимания. Нужно постоянно контролировать момент её срабатывания, особенно летом. Также требуется проверять рабочую температуру мотора в пробках. Если отмечаются значения, близкие к критическим, то придётся всерьёз заниматься вискомуфтой. Новая деталь стоит немало, да и найти нужную модель часто не представляется возможным. Потому многие автовладельцы решаются на установку электрической системы. В любом случае, игнорировать такую ситуацию нельзя, поскольку можно столкнуться со следующими неприятностями:

  • перегрев мотора;
  • сокращение срока службы помпы;
  • увеличение расхода топлива.

Каждый из вас предупреждён об опасности, которую несёт в себе неисправная вискомуфта вентилятора системы охлаждения автомобиля. Не стоит пренебрегать проверкой и устранением неисправностей, в противном случае можно столкнуться с очень дорогим и трудоёмким ремонтом двигателя.

Гидромуфта КАМАЗ: бесперебойная работа вентилятора охлаждения

В ряде двигателей КАМАЗ используется привод вентилятора охлаждения от коленчатого вала через специальную гидромуфту. О том, что такое гидромуфта, какую роль она играет в системе охлаждения дизелей, как она устроена и работает, а также о ее правильном использовании, ТО и ремонте — читайте в статье.

Конструкция, технические особенности и работа системы охлаждения двигателей КАМАЗ

Во всех двигателях КАМАЗ используется традиционная жидкостная система охлаждения с принудительной циркуляцией охлаждающей жидкости (с помощью центробежного насоса) и отводом излишков тепла через теплообменник (радиатор). Конструктивно данная система построена таким образом, что обеспечивает оптимальные режимы работы силового агрегата при его прогреве, в теплое и холодное время года, и под различной нагрузкой.

Система охлаждения содержит следующие компоненты:

  • Рубашка охлаждения блока цилиндров и ГБЦ. В КАМАЗах используются V-образные двигатели с индивидуальными головками, все они пронизаны каналами и полостями для прохождения антифриза. В процессе работы силового агрегата жидкость от насоса подается на левую половину блока, откуда через трубу поступает на правую половину. Из каждого ряда цилиндров жидкость подается на головки;
  • Водяной насос (помпа). Здесь используется насос центробежного типа, монтируется на левой половине блока цилиндров, со всеми частями системы охлаждения связан трубопроводами;
  • Коробка термостатов. Блок содержит два твердотельных термостата (на основе церезина), управляющих потоками антифриза при изменениях температуры силового агрегата. Коробка расположена на правой половине блока цилиндров, она включена в систему между насосом, головками цилиндров и радиатором, все соединения выполнены трубопроводами;
  • Радиатор. Традиционной конструкции, трубчато-пластинчатый, преимущественно используются радиаторы с вертикальным расположением трубок. Перед радиатором предусмотрена «шторка» (жалюзи), с помощью которой можно регулировать поток воздуха. Радиатор устанавливается в передней части автомобиля;
  • Вентилятор. Обычный осевой, его крыльчатка может изготавливаться из пластика или металла. В ранних двигателях использовался преимущественно пятилопастной вентилятор, сегодня часто применяются вентиляторы с увеличенным числом лопастей особого профиля. Вентилятор имеет привод от коленвала двигателя, поэтому он устанавливается в специальном кожухе за радиатором;
  • Привод вентилятора. Сегодня используется два типа привода вентилятора — традиционная гидравлическая муфта и более современная вискомуфта. Привод обеспечивает не только подключение крыльчатки к коленвалу, но также запуск и остановку крыльчатки при изменении температуры мотора.

Функционирует система следующим образом. При холодном пуске силового агрегата охлаждающая жидкость от насоса подается в рубашку охлаждения, откуда поступает на коробку термостатов и, минуя радиатор, снова подается на вход насоса. При прогреве двигателя термостаты открывают клапаны, и горячая жидкость поступает на радиатор, где отдает излишки тепла. При еще большем нагреве радиатор уже не способен справиться с отводом тепла, поэтому включается вентилятор и обеспечивает принудительный обдув радиатора. В процессе работы двигателя его температура постоянно изменяется, поэтому постоянно меняется скорость вращения вентилятора. Управление работой системы также выполняется и положением жалюзи перед радиатором.

Одну из ключевых ролей в системе играет гидравлическая муфта, о которой нужно рассказать отдельно.

Назначение гидромуфты, ее роль и место в системе

Гидравлическая муфта является ключевым элементом привода вентилятора, на нее возлагается несколько основных функций:

  • Осуществляет передачу крутящего момента от коленвала двигателя на вентилятор;
  • Предотвращает резкое изменение угловой скорости вентилятора в случае резкого изменения оборотов двигателя;
  • Не допускает возникновения ударов и всех связанных с этим негативных последствий при включении и выключении вентилятора (то есть, играет роль демпфера);
  • Входит в систему управления вентилятором.

При этом гидромуфта не является самостоятельным узлом — она входит в узел привода навесных агрегатов двигателя (генератора, водяного насоса), который непосредственно связан с коленчатым валом (через промежуточный вал). Этот узел устанавливается в передней крышке двигателя, причем чаще всего крышка поставляется с уже смонтированной муфтой.

Муфта функционирует только совместно с регулятором-выключателем вентилятора, благодаря которому осуществляется перераспределение потоков масла и управление режимом работы вентилятора. Об этом узле и его работе рассказано ниже.

Устройство и принцип работы гидромуфты

Муфта состоит из нескольких основных частей: ведущего колеса, имеющего жесткое (болтовое) соединение с кожухом, и ведомого колеса, установленного в полости кожуха рядом с ведущим колесом, и жестко соединенного с валом, который через подшипники установлен в кожухе и внутри полого вала шкива (он в свою очередь является продолжением ведущего колеса). Ведущее и ведомое колеса — это две половины разрезанного вдоль тора («бублика»), в их обращенных друг к другу полостях имеются лопасти. Благодаря этим лопаткам момент от вращающегося ведущего колеса благодаря вязкости масла передается на ведомое колесо, вследствие чего и осуществляется привод крыльчатки.

Кожух, ведущее колесо и вал шкива жестко соединены друг с другом, при этом кожух имеет шлицевое соединение с приводным валом, который передает крутящий момент от коленчатого вала. Вся эта конструкция на подшипниках установлена в передней крышке двигателя и сзади закрыта крышкой (которую называют корпусом подшипника), с внешней стороны к валу шкива прикручен шкив. Таким образом, во время работы двигателя этот узел вращается, благодаря чему от шкива осуществляется привод ряда агрегатов.

В корпусе ведомого колеса, в ступице кожуха и в крышке подшипника предусмотрены каналы, обеспечивающие подвод масла из центральной масляной магистрали силового агрегата и обратный отвод в поддон. Все каналы сходятся в одной точке на правом ряду блока цилиндров двигателя, рядом с впускным патрубком системы охлаждения — здесь устанавливается регулятор-выключатель гидромуфты.

Регулятор состоит из корпуса, в котором выполнена система каналов, установлен золотник, термосиловой датчик и рукоятка управления положением золотника. При установке регулятора на двигатель датчик оказывается погруженным в поток антифриза, благодаря чему отслеживается температура мотора и осуществляется управление вентилятором.

Читать еще:  Как подключить центральный замок к поворотникам

Функционирует муфта довольно просто. При холодном двигателе термосиловой датчик имеет минимальную длину и золотник закрыт, поэтому масло в полость муфты не подается, и она не вращается — в результате вентилятор либо покоится, либо слабо вращается под воздействием сил трения в подшипниках. При прогреве двигателя датчик тоже разогревается и удлиняется, золотник открывает каналы и масло поступает в полость муфты — вентилятор постепенно приходит во вращение, причем с повышением температуры силового агрегата увеличивается и угловая скорость крыльчатки. При охлаждении двигателя все процессы происходят в обратном порядке.

Однако описанная здесь ситуация — это общий принцип работы всей системы, в реальности режим работы муфта задается водителем с помощью регулятора-выключателя.

Вопросы эксплуатации гидромуфты КАМАЗ

Регулятор-выключатель можно перевести в одно из трех положений, каждое из которых задает свой режим работы вентилятора:

  • Автоматический режим, рукоятка в положении «А». В данном случае все процессы происходят так, как описано выше. Пограничная температура включения-отключения крыльчатки лежит в районе 85-90°C (может в некоторых пределах регулироваться);
  • Постоянное включение, положение «П». В данном случае крыльчатка вращается всегда и не выключается при изменении температуры мотора;
  • Постоянное отключение, положение «О». В данном случае крыльчатка всегда покоится и обдува радиатора не происходит.

Водитель сам выбирает необходимый режим работы вентилятора, однако в большинстве случаев регулятор устанавливается в положение «А». Переход в режим «О» рекомендуется выполнять в холодное время года и при эксплуатации автомобиля в регионах с холодным климатом. А режим «П» чаще всего используется при различных поломках регулятора либо в случае постоянно высоких нагрузок мотора и при эксплуатации авто в условиях жаркого климата.

ТО и особенности ремонта гидромуфты

Гидромуфта вентилятора в процессе эксплуатации не нуждается в специальном ТО, она может бесперебойно работать в течение всего срока эксплуатации двигателя. Лишь иногда может возникнуть необходимость регулировки температуры срабатывания выключателя-регулятора, обычно это делается изменением толщины пакета шайб под термосиловым датчиком. А при поломке муфты она обычно заменяется в сборе с передней крышкой мотора.

В остальном же гидромуфта не напоминает о себе и может долго служить, обеспечивая эффективную работу системы охлаждения.

Гидромуфта – «сердце» системы охлаждения

Каждый водитель знает, насколько важно своевременно охлаждать двигатель на автомобиле. Обеспечение стабильной работы системы охлаждения грузовика невозможно без гидромуфты КАМАЗ. Об устройстве гидромуфты, ее назначении и правильной эксплуатации читайте в нашем материале.

Как работает система охлаждения на КАМАЗе?

Мощность двигателя напрямую зависит от функционирования системы охлаждения. Двигатель на КАМАЗе может нагреваться до 220°С, поэтому своевременное снижение температуры чрезвычайно важно. Этот процесс представляет собой замкнутую систему с принудительной циркуляцией специального антифриза. Циркуляцию обеспечивает центробежный насос. Для постоянного поддержания температуры антифриза служит термостат. Отличительная черта грузовых автомобилей – это наличие параллельно двух термостатов. При перегреве термостат направляет антифриз в радиатор. Здесь происходит завершение циркулирующего круга, и жидкость охлаждается до оптимальной нормы. Особенность радиатора на КАМАЗе – наличие жалюзи. Жалюзи контролируют потоки воздушных масс, проходящие через решетку. Полная емкость системы охлаждения составляет 25 литров.

В жаркую погоду или на максимальных оборотах радиатор может не справиться со своей задачей. Тогда на помощь приходит еще одна важная часть – вентилятор. Он регулирует скорость движения антифриза и обдувает радиатор, обеспечивая отток избыточного тепла. Вентилятор делает возможным безотказное функционирование системы в любое время года и при максимальной нагрузке. «Сердце» вентилятора – гидромуфта, которая обеспечивает работу вентилятора на «отлично».

Назначение гидромуфты

Гидравлическая муфта – это центральный элемент механизма привода вентилятора. Долгое время гидромуфта была единственным типом муфт используемых на КАМАЗах, сейчас на некоторые модели устанавливают вязкостный тип или по-другому вискомуфты. Однако, гидромуфта ряд преимуществ и наиболее широко распространена на камских авто, она важна для контроля работы вентилятора и всего охлаждения в целом. Включение и выключение гидравлической модели быстрее по сравнению с другими типами. Деталь передает кручения от колечатого вала к вентилятору и гасит колебания нагрузок. Наличие такого агрегата снижает нагрузку на привод при резкой смене режима. Надежная конструкция муфты привода вентилятора служит гарантией его бесперебойного функционирования и включения в нужный момент.

Изучаем устройство и принцип работы гидромуфты

Для понимания принципа, по которому работает гидромуфта, нужно изучить ее составляющие. Основа представляет собой два колеса: ведущее и ведомое. Они крутятся на валу с помощью подшипников. Ведущее колесо неразрывно связано с коленчатым валом, а ведомое соединено с ведомым валом. Принцип действия достаточно простой. Ведомый вал приводит в действие вентилятор, что и является основной функцией устройства. Внутри колес находятся радиальные лопатки. Структура колес цельнолитая, это обеспечивает их надежность и прочность. Пространство между лопаток является рабочей полостью детали, куда подается масло. От количества масла зависят обороты вентилятора. Уплотняют конструкцию две резиновые манжеты.

Для регулировки подачи масла служит выключатель. Он является основной частью конструкции, без него невозможно осуществление всех положенных задач. В несложном механизме выключателя разберется каждый автолюбитель. Внутри находится термосиловой датчик, он взаимодействует с антифризом и срабатывает в зависимости от внутренней температуры. Пороговую температуру включения элемента можно контролировать с помощью изменения количества колец между регулятором и термосиловым датчиком. Выключатель можно установить в различные положения: автоматический, открытый и закрытый варианты. Муфта вентилятора обычно работает на автоматическом включении, остальные режимы считаются аварийными. Не используйте их без необходимости. Они активируются при падении или росте температуры сверх нормы. В таком случае рекомендуется как можно быстрее устранить текущие проблемы и вернуться в прежний порядок. Чтобы включить или отключить устройство необходимо повернуть пробку с отверстиями, расположенную в верхней части регулятора. Автоматический режим поддерживает оптимальный тепловой режим и повышает экономичность использования двигателя. Прочный механизм гидравлической муфты обеспечивает долгий срок ее службы.

Диагностика и ремонт гидромуфты

Слаженная работа вентилятора и гидромуфты практически не требует вмешательства. Надежная конструкция агрегата редко выходит из строя, но иногда это все же случается. Неисправности легко обнаружить и устранить самостоятельно. Даже если вы никогда не занимались ремонтом ранее, вы сможете провести диагностику и выявить поломку. Первый признак поломки – снижения оборотов вентилятора. Самой простой причиной может стать недостаток рабочей жидкости или загрязнение поверхности радиатора. Поэтому проверяем уровень жидкости в первую очередь. Необходимо сделать промывку узла чистой водой и зафиксировать жалюзи. Поломку может повлечь и утечка жидкости. Для предотвращения утечки замените поврежденные части трубопроводов, радиатора и привода гидромуфты. Следующий шаг – проверьте натяжение ремней привода насоса. Обследуйте на предмет износа сальники подшипники и замените пришедшие в негодность элементы.

Самым слабым звеном в устройстве является выключатель. Чаще всего именно эта составляющая выходит из строя и влечет за собой отказ в работе муфты в целом. Нюансы ремонта детали показаны на видео:

Если срок службы агрегата подошел к концу – замените муфту на новую. Но помните, что замена муфты отдельно – сложная и трудоемкая операция. Гораздо проще поменять узел целиком в сборе с передней крышкой блока.

Не можете найти причину поломки? Тогда агрегат нужно демонтировать и разобрать. Подробнее расскажем далее.

Самостоятельный демонтаж гидромуфты

Снятие гидромуфты осуществляется путем подъема кабины. Затем слейте масло из двигателя. Дальше выполните следующую последовательность действий:

– снимите масляный поддон и радиаторы;

– демонтируйте масляный фильтр;

– приподнимете двигатель и снимите переднюю крышку вместе с гидромуфтой.

После демонтажа продуйте все каналы поступления рабочей жидкости и осуществите проверку кручения колес. Ремонт осуществляйте на специально предназначенном приспособлении. Подойдет кран-балка или подвеска. Загрязненные детали промойте бензином. Далее процедура установки проводится в обратном порядке. После установки элемента на прежнее место проведите диагностику всех соединений, а затем только запускайте гидромуфту.

Правила эксплуатации и профилактика неисправностей

Гидромуфта не требует специального технического обслуживания, но контроль и проверка состояния продлит срок ее службы. Предотвратить неисправности поможет плановый осмотр и правильная замена масла. Проводить проверку следует, даже если нет текущих проблем. Следите за качеством моторного масла, оно напрямую влияет на состояние всех составляющих муфты. Обратите внимание, что в системе не должно быть протечек. Даже самая небольшая течь, способна привезти к выходу двигателя из строя. В качестве охладителя летом может выступать обычная вода, но для зимнего периода нужен правильно подобранный тосол или антифриз.

Читать еще:  Краска для аэрографии на авто

Частая причина поломок – неисправность выключателя гидромуфты, этой части при осмотре стоит уделить особое внимание. Своевременная замена или ремонт неисправной детали обеспечит эффективную работу узла в целом. При подборе комплектующих, не ищите дешевые аналоги, выбирайте качественные оригинальные запчасти. При замене гидромуфты полностью рекомендуем заменить весь комплект с передней крышкой блока цилиндров. При правильном наблюдении и уходе конструкция прослужит эффективно весь срок эксплуатации.

3. Назначение и работа гидромуфты привода вентилятора

Гидромуфта вентилятора предназначена для передачи и автоматического регулирования вращающего момента от коленчатого вала к вентилятору, а также для гашения колебаний нагрузки, которые возникают при резком изменении частоты вращения коленчатого вала.

Ведущая часть гидромуфты вращается в шариковых подшипниках. Ведомое колесо в сборе с валом, на котором крепится ступица вентилятора, составляют ведомую часть гидромуфты, передающую вращающий момент валу вентилятора.

3 режима работы вентилятора: 1. автоматический – температура охлаждающей жидкости в двигателе поддерживается в пределе 80. 95°С, кран выключения гидромуфты установлен в положении В; 2. вентилятор отключен – кран установлен в положении 0, при этом вентилятор может вращаться с небольшой частотой; 3.вентилятор включен постоянно – работа на этом режиме допустима лишь кратковременно в случае возможных неисправностей гидромуфты и ее выключателя (положение П).

Выключатель гидромуфты с термосиловым датчиком золотникового типа. Его устанавливают на патрубке, подводящем охлаждающую жидкость к водяному насосу от радиатора. При температуре охлаждающей жидкости 81. 95°С шток термосилового элемента перемещает золотник, благодаря чему масло из смазочной системы через сообщающиеся полости выключателя подводится в полость гидромуфты. Далее через трубку, каналы в ведущем валу и отверстие в ведомом колесе масло поступает в межлопастные полости рабочих колес, откуда затем сливается через отверстия в кожухе. От степени заполнения маслом полостей рабочих колес зависит передаваемый вращающий момент.

При температуре охлаждающей жидкости ниже 80°С золотник под действием возвратной пружины закрывает полость в корпусе и отключает вентилятор.

4. Устройство и работа системы питания бензинового двигателя с впрыском топлива

Преимущества системы впрыскивания бензина: высокая литровая мощность двигателя и улучшенная экономичность за счет точного распределения доз топлива по цилиндрам и меньшего сопротивления впускного тракта (нет карбюратора), возможность точного регулирования состава горючей смеси, минимальная токсичность отработавших газов.

Системы питания с впрыскиванием бензина классифицируют по следующим признакам:

по месту подвода топлива — центральный (моно) впрыск, распределенный (форсунки у каждого впускного клапана), непосредственный (форсунки в головке цилиндров).

Рассмотрим систему питания с впрыскиванием бензина. Бензин из бака под давлением подается через гидроаккумулятор и топливный фильтр к дозатору-распределителю, а от него к рампе — специальному трубопроводу, в котором поддерживается постоянное давление. В рампе установлены форсунки, которые впрыскивают бензин во впускной коллектор. Так как в рампе поддерживается постоянное давление, то количество впрыскиваемого форсункой топлива будет зависеть только от времени ее открытия. Зная расход воздуха и требуемый на данном режиме коэффициент α, можно подать точную дозу топлива. Количество воздуха замеряет датчик-расходомер. Он же воздействует на регулятор давления топлива, а тот, в свою очередь, на дозатор-распределитель, обеспечивая заданное давление и цикловую подачу. Насос рассчитан на подачу топлива в 5. 10 раз большую, чем нужно для работы двигателя при полной нагрузке, поэтому большая часть топлива от регулятора давления идет на слив, что обеспечивает прокачку топлива через фильтр несколько раз в час.

При пуске двигателя в работу включается пусковая форсунка, а воздух в цилиндры поступает через специальный дополнительный канал во впускном коллекторе.

В системе с впрыском топлива функции управления и обработки сигналов по системе питания и зажигания выполняет электронный блок управления. В него введены сложные программы, учитывающие все возможные режимы работы двигателя. Обращаясь к заложенной к его памяти программе, микропроцессор обеспечивает точные сигналы управления форсунками и другими блоками.

Jeep Grand Cherokee 5.2 V8 › Logbook › Как проявляется неисправность вискомуфты вентилятора ОЖ

Сегодня ездил 400 км по работе. Ну и была отличная возможность во всех режимах проверить нагрев/перегрев/охлаждение двигателя с помощью недавно установленной вискомуфты вентилятора, взамен электровентилятора.

Что мы имеем на сегодня. На улице было +22С. При езде до 100 км/ч температура ОЖ не переходит свыше 95С. Стоит только от души отжарить тапку, то быстро имеем 99С. Но при равномерном движении при указанной скорости температура сдувается до 94С за 5-10 км…
Если жарить 150-160 км/ч, то нагрел двигатель до 103С сегодня. Но при равномерном движении с указанной скоростью темепратура падает от силы до 100-101С и все…

Пользы от дополнительного электровентилятора перед радиатором — НИКАКОЙ. Это скорее плацебо )))
Ну а если точнее, то это “очкование”, что маленький вентилятор при заглушенном двигателе высадит нафиг аккум ))) Ну на самом деле конечно не посадит, но работает долго! Он же маленький, и долго сдувает температуру до 93С в верхнем патрубке… Но по крайней мере надеюсь не будет выливаться из расширительного бачка на асфальт…

Но делаем выводы: виска старая, и уже не справляется со своей задачей! А сдувание температуры на скорости — это чистые радиаторы. Но об этом чуть позже…

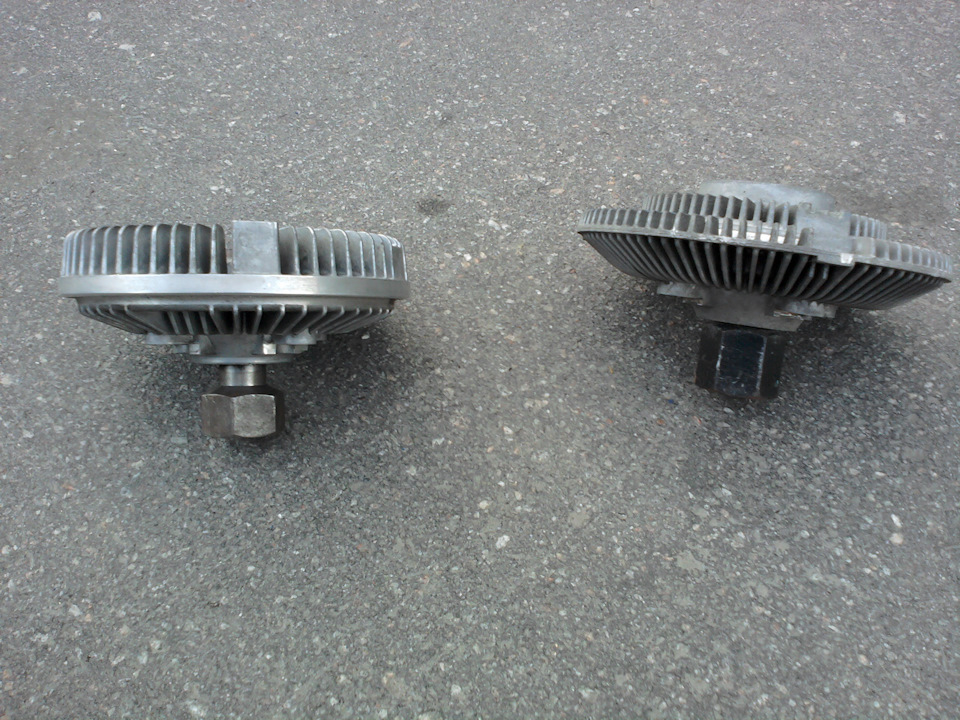

Вечером заехал в гараж и собрал другую крыльчатку с другой вискомуфтой. У меня всего осталось 3 штуки… еще 2 я подарил кому-то…

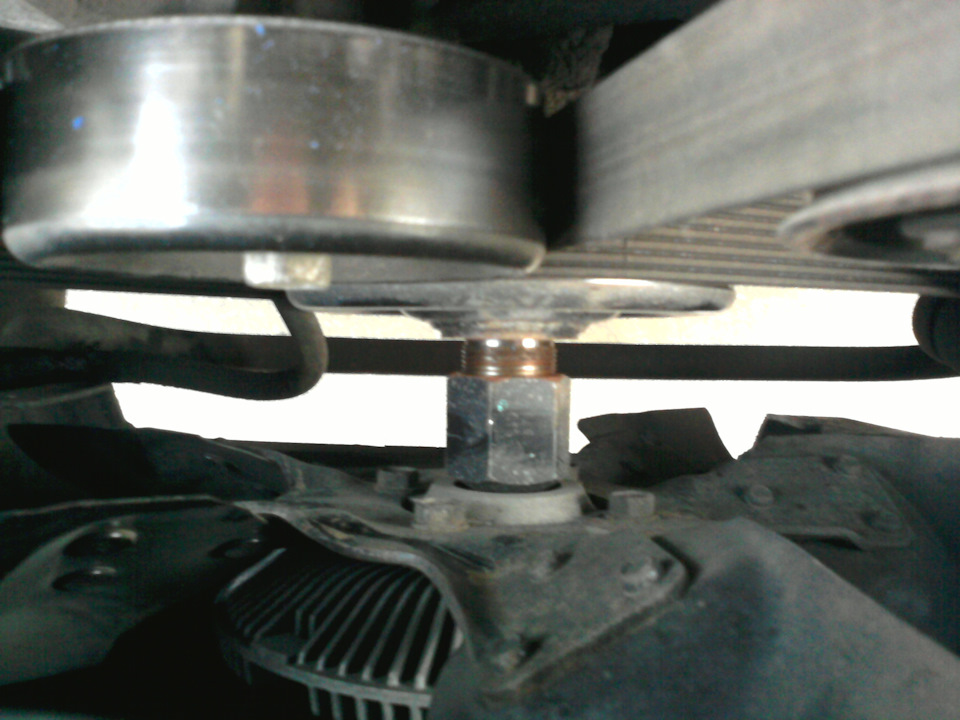

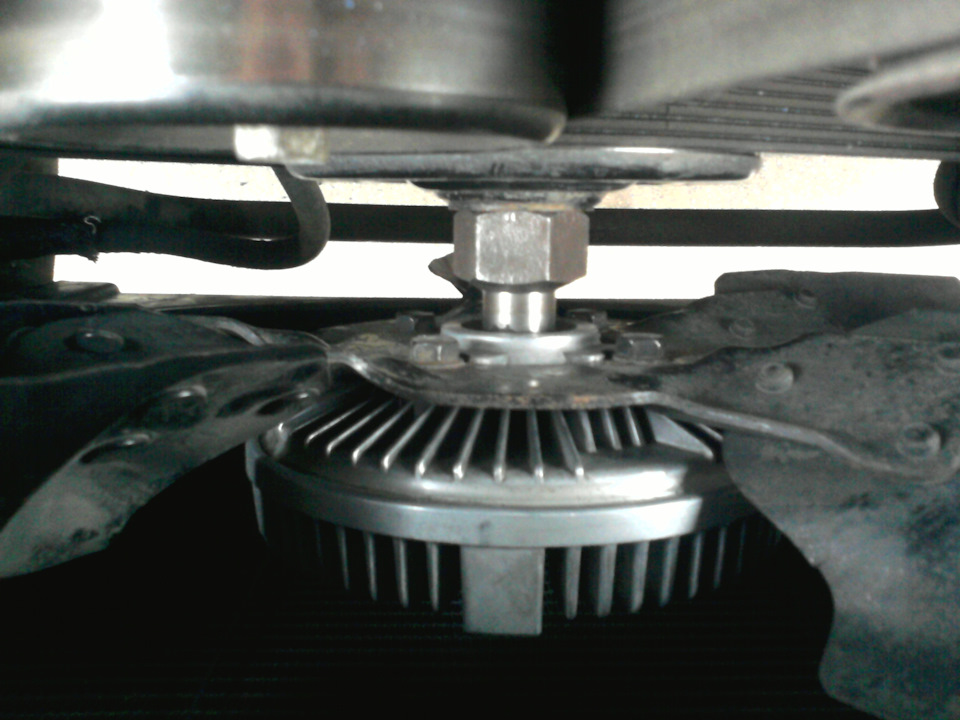

Установил другую виску. А когда в том году ее тестировал, то написал на ней маркером — “ХэвиДьюти, Орет/гул”. Ну и в правду. Она очень громкая. Как будто на 5 литров, а литров 10 под капотом )))

Поехал к дому — температура ОЖ при всех отжариваниях и равномерном движении составляет 89-90С. Т.е. даже чуть ниже на этапе открытия термостата. Делаем вывод. Эта виска легко справляется в данную температуру с охлаждением ДВС. Посмотрим, что будет дальше, когда будет в Питере свыше +30С )))
И кроме того, еще можно попробовать заблокировать эту виску проворотом пружинки…

Есть у меня еще одна виска, но что-то она мне не нравится, как проворачивается руками. Хотя все виски я храню правильно, в лежачем положении…

Ну а теперь о профилактике )))

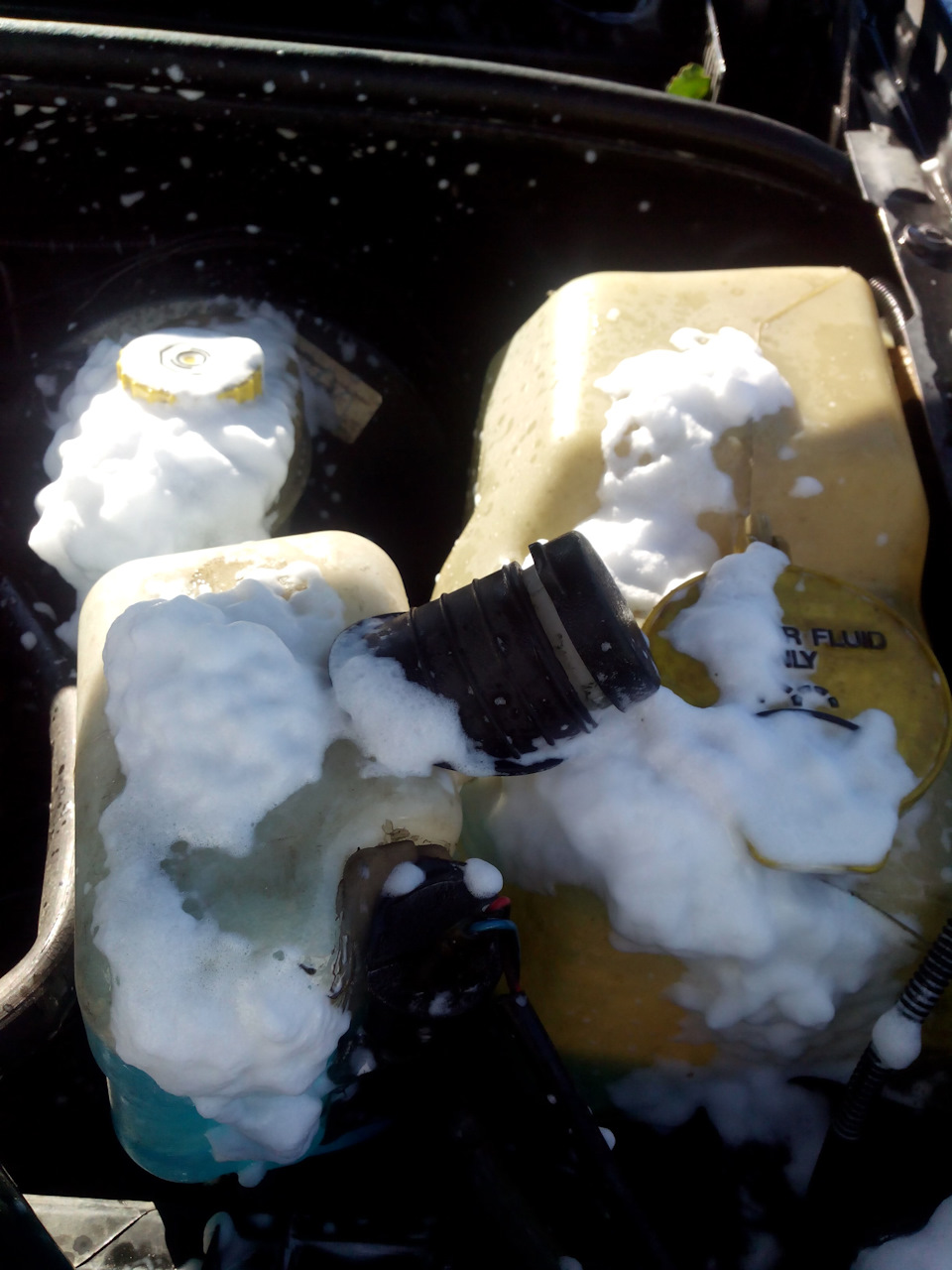

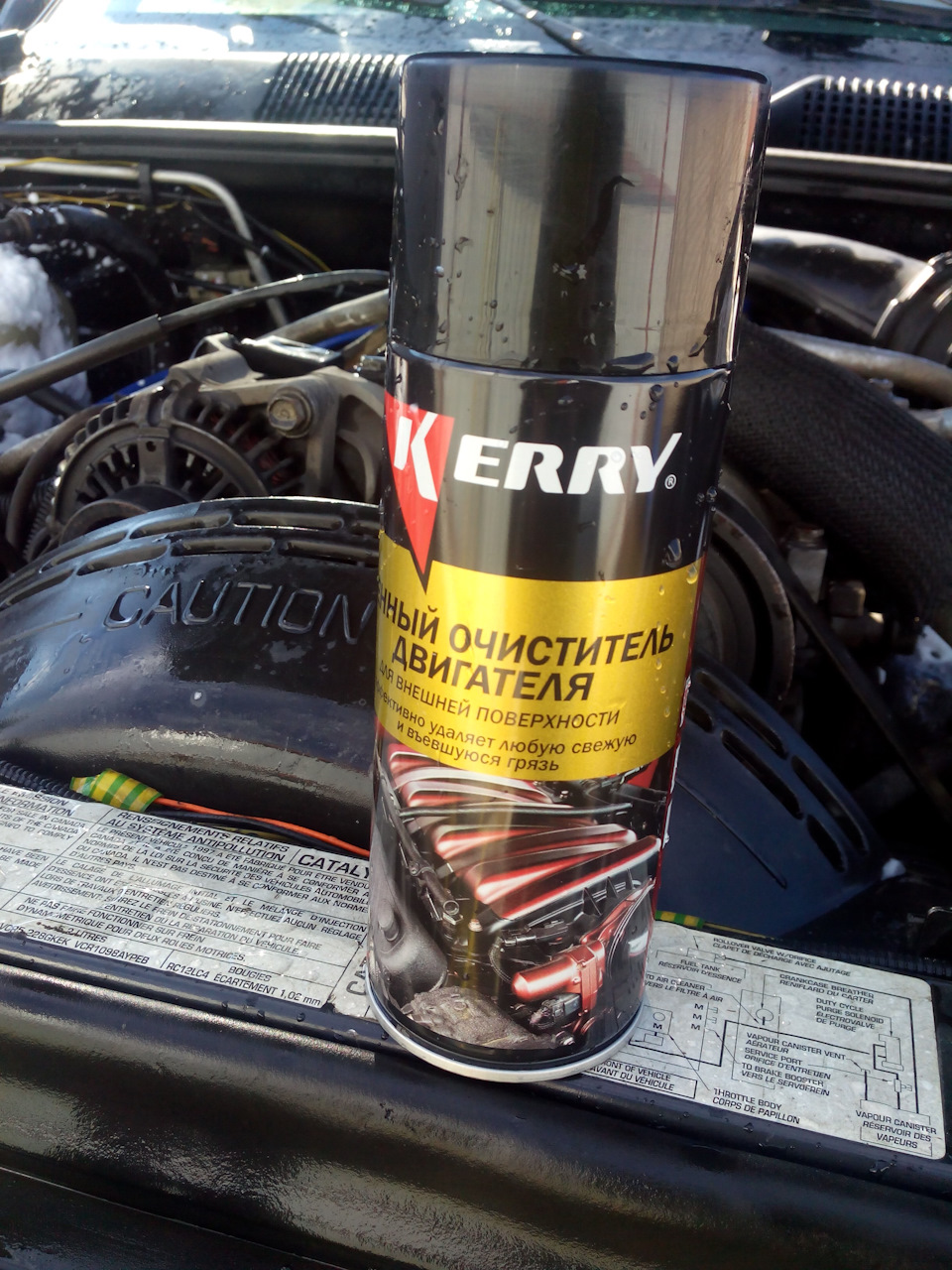

Радиаторы были и так чистые, блестящие. Но на всякий случай пропрыскал и промыл. Недавно снимал верхнюю поперечину, шубы между радиаторами небыло. А проверить продуваемость не сложно. Обычным поливочным шлангом льем на сквозь радиаторный бутерброд. Даже при небольшом напоре вода должна легко проливаться насквозь… Ну прочистить химией не помешает для профилактики. Особенно тем, кто недавно ездил по грязи, колее, лужам или хреновому покрытию (например ехал по пыльной дороге долга за другой машиной)…

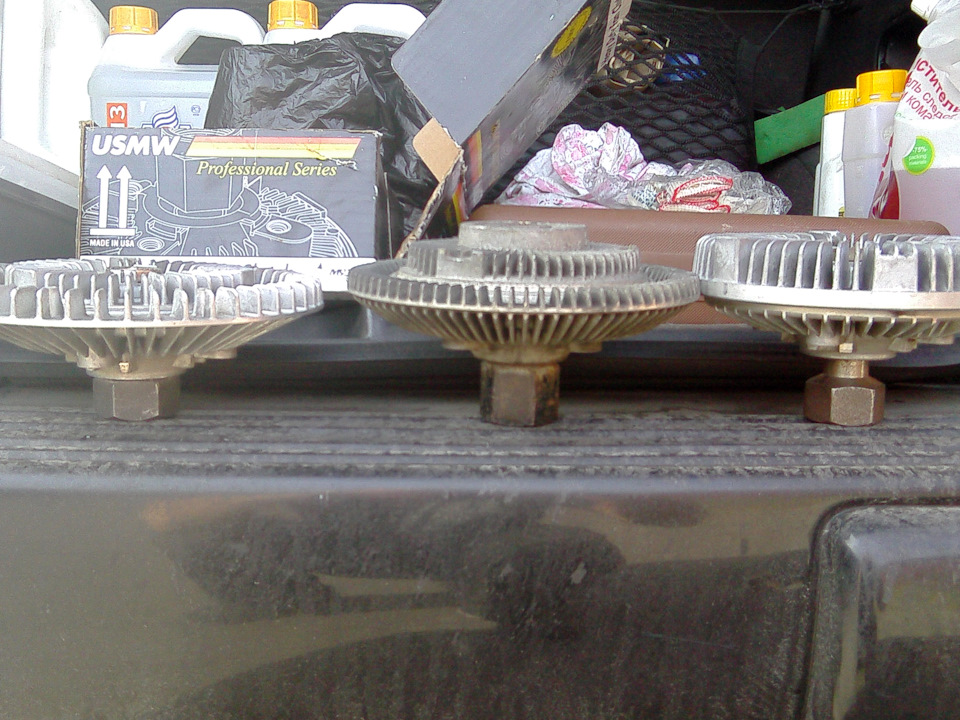

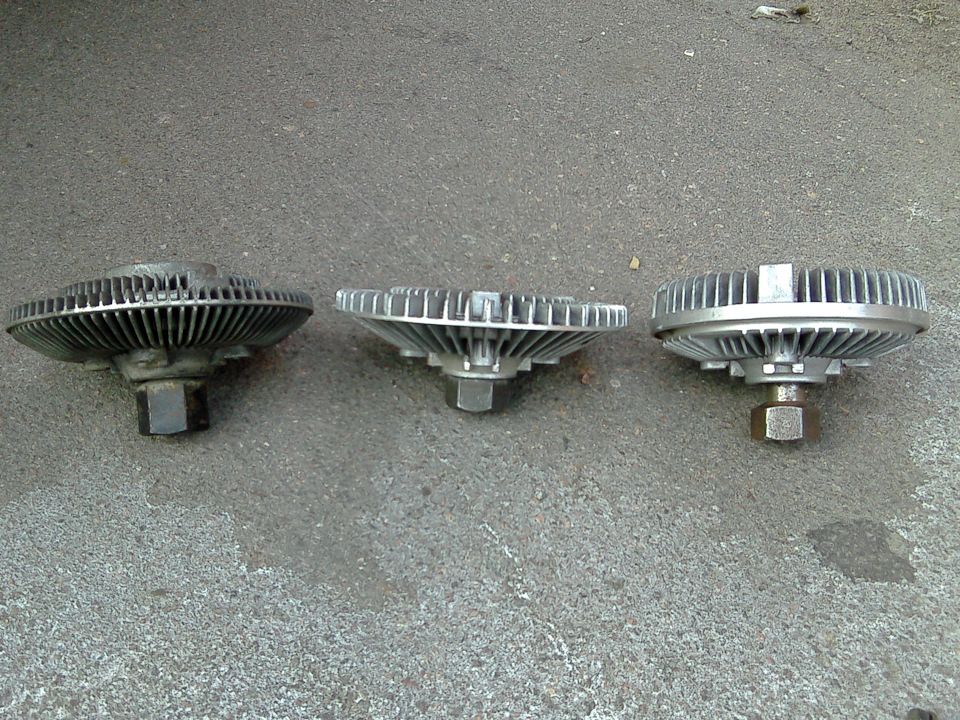

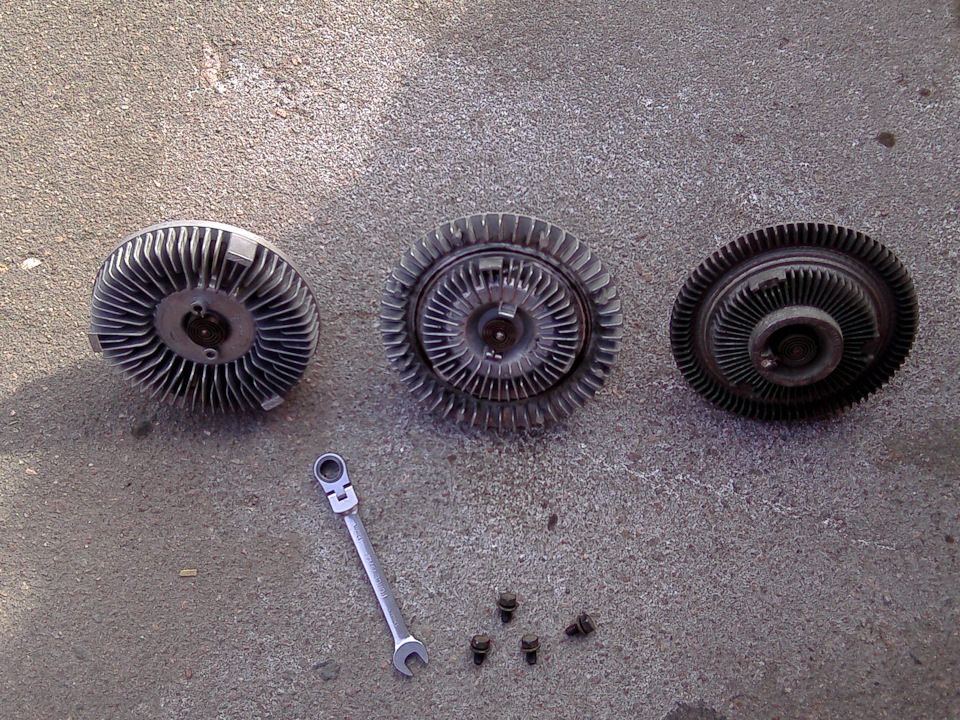

Ранее в БЖ я описывал какие бывают вискомуфты. Кратко напомню (но это не все варианты! я видел 5 разных). Тут основной смысл в длине ножек. Чем глубже крыльчатка в кожухе — тем лучше охлаждение. И мое мнение, что ХэвиДьюти это не другой ПМС (силикон) залит, а просто выполнены другие условия расчета прохождения воздуха и его продуваемости к радиатору. Хотя может и не так. Но я за длинные “ножки” у вискомуфт…

Так что вот так как-то )))
Пока идей две: вискомуфта и крыльчатка от мерина, испытать свой электровентилятор после переборки, ну и “идея-бред” — установить этот электровентилятор спереди радиаторов, подрезав бампер внутри…

Ну и в качестве бонуса:
Вискомуфта “блокируется” — это проворот оси и перелив силикона в камеры при условии срабатывания термопружины. Т.е. именно ВОЗДУХ проходящий сквозь радиатора нагревается выше 100-105С и только он воздействует на пружину, она проворачивается, виска начинает “гудеть/орать” и лучше охлаждать двигатель. Это равносильно проверке виски — пружинку снимают с буртика и проворачивают ось руками, если машина после этого охлаждается хорошо, а при работающей пружинке не охлаждается — то вискомуфта подыхает и ее надо менять!
И самое основное, что график вискомуфты идет до 1500 оборотов! Т.е. больше этого вискомуфта не крутится! Поэтому ставят в нейтраль, выключают кондей и добавляют обороты до 1500 — обычно на 99% это поможет всем охладить машину экстренно! Ну или заглушить, выйти, провернуть пружинку и ехать дальше…
Чтобы виска работала одинаково с оборотами двигателя — ее надо заблокировать/закрепить 2-мя винтами насквозь))) Но будьте готовы менять помпу раз в неделю или чаще )))
