Как самому сделать стенд для промывки форсунок

Промывка форсунок своими руками на стенде

Данная статья рассказывает, как делается промывка форсунок своими руками с помощью простого самодельного стенда. Так как использования чистящих добавок, которые доливают прямо в бензобак для прочистки форсунок при работающем двигателе не дают ни какого результата.

Дело в том, что в сервисном центре используется специальная жидкость по горючим свойствам ближе к бензину, а не к чистящим составам. Не говоря уже о том, что в этом случае вы не получите информацию об однородности подачи, герметичности и качеству распыла форсунками.

Как устроен стенд для промывки форсунок

Стенд для промывки выполняет две функции первое: занимаеться подачей электрического напряжения для открытия форсунок и второе подает к форсункам под давлением жидкость удаляя грязь, накопившуюся в форсунке.

Конструкция стенда состоит нескольких элементов, главный — бессливная топливная рампа. Также в стенде есть смонтированный на входе рампы фильтр, не допускающий к форсункам грязь или какие-либо частицы в жидкости, блок питания, насос, емкости для чистой и отработанной жидкости.

В качестве емкости для промывочной жидкости взят корпус от паяльной лампы, а ножной насос с манометром через ниппель накачивают и поддерживают давление в стенде.

Специальные жидкости для стендовой промывки форсунок стоят примерно 400 рублей за литр, и уже на практике вам придется немного поэкспериментировать с разными степенями концентрации и разновидностями жидкостей, чтобы подобрать для своих форсунок оптимальный вариант.

Для такой цели, как промывка форсунок своими руками (когда нужно только открывание форсунок и уверенность, что они не сгорят), достаточно трех вольт. В описываемой конструкции используется блок питания, выдающий 3В и подключаемый в обычную сеть 220В.

При номинальных характеристиках блока питания взятого из магнитофона — 7 вольт и 0.7А, в реальности, под нагрузкой напряжение упало до 3В, данного напряжения вполне хватило для работы конструкции. Однако если делать новый стенд, лучше использовать блок питания помощнее.

При постоянном режиме подачи постоянного тока, управляемые форсунки все время открыты и работают с максимальной производительностью, пропуская большое количество очищающей жидкости.

Импульсный режим работы промывки форсунок

Как правило используется импульсный режим работы самодельного стенда, это помогает хорошо прочистить форсунки, так как имитирует для них работу в двигателе с соответствующей пульсацией жидкости и постоянными гидроударами.

Для обеспечения работы форсунок в режиме пульсации, к трансформатору блока питания через диод подключено реле, которое управляет подачей напряжения к форсункам, замыкая контакты с частотой 25 Гц.

В итоговой конструкции от блока питания выходят два силовых провода и два провода для управления реле.

В настоящее время на стенде стоят просто прозрачные емкости, по которым визуально оценивается однородность подачи жидкости форсунками при совместной работе. Если у вас будет возможность, то стоит использовать емкости с нанесенной градуировкой для точной оценки расхода жидкости (но такая емкость должна быть прозрачной и из материала, стойкого к химическим веществам).

Итак, для многих мастеровитых автомобилистов самая надежная промывка форсунок — своими руками с помощью стенда. Так можно увидеть, и как работают форсунки, и быть уверенным в качественной прочистке, тем более что, тщательно промыв плохие форсунки, вы увеличите однородность подачи топлива в двигатель. Только не забывайте про вопросы безопасности при этой процедуре, обеспечьте хорошую вентиляцию и запаситесь огнетушителем.

Схема стенда для промывки форсунок 3 режима

Стенд для проверки и очистки инжектора своими руками.

Стенд для проверки и очистки форсунок ( инжектора ) можно легко изготовить из подручных материалов самостоятельно за 1…2 дня. Для этого потребуются:

• топливная рампа от двигателя Opel Omega A 2.0i;
• регулятор давления с этого же двигателя;
• бачок омывателя ветрового стекла от автомобиля ВАЗ 2106 в качестве ёмкости для бензина;
• бензонасос Bosch 0 580 453 453 от ВАЗ 2110.

Топливную рампу можно использовать и от других типов двигателя.

Корпус изготовлен из листового железа толщиной 1…1,2 mm. Размеры 850 x 450 mm. Лист изгибается на прессе (или подручными средствами). Основание стенда укрепляется уголком 15 x 15 mm.

На таком стенде для проверки форсунок можно проверять практически любые типы форсунок. При проверке японских форсунок, нужно заменять топливный уплотнитель. Рекомендуется использовать специально изготовленные уплотнители из обычных топливных уплотнителей.

Для изготовления таких уплотнителей потребуется слегка обточить обычные топливные уплотнители под конус при помощи наждака.

В качестве блока управления используется Реаниматор форсунок.

Принципиальная электрическая схема стенда.

Реаниматор форсунок позволяет проверить производительность форсунок, а затем очистить их благодаря специальному режиму работы.

Технические характеристики Реаниматора форсунок
в режиме “проверка”:

• количество импульсов открытия форсунок – 10…2550;
• время открытия форсунок – 1,5…9,9 mS;
• временной интервал между импульсами – 10…100 mS.

В режиме “Проверка” производится проверка форсунок на производительность. При этом на форсунки подаются одинаковые управляющие импульсы (обмотки всех форсунок подключены параллельно) и топливо под давлением около 2,5 Bar (зависит от модели применённого регулятора давления).

Рекомендуемые для проверки производительности параметры:

• количество импульсов открытия форсунок – 2000;
• время открытия форсунок – 9,9 mS;
• временной интервал между импульсами – 10 mS.

Измерение количества пролитого каждой форсункой топлива производится с помощью мерной мензурки.

Результаты замеров записываются в журнале следующей форме:

1. дата проведения измерений;
2. каталожный номер форсунок;
3. производительность каждой форсунки до очистки;
4. производительность каждой форсунки после очистки.

Это позволяет составить таблицу эталонных значений производительности форсунок. Благодаря чему, при очередной очистке можно будет сравнивать измеренную производительность форсунок с эталонным значением, и таким образом оценивать степень их загрязнённости до проведения очистки. Универсальной базы данных эталонных значений производительности форсунок не существует. Но некоторые производители стендов дают такие данные под конкретные модели своих проверочных средств (стендов).

Режим “Очистка”.

Реаниматор форсунок был разработан в 2000 г. В первую очередь он был предназначен для очистки форсунок производства BOSCH. Топливные форсунки других производителей на рынке России и Украины тогда встречались редко.

В режиме “Очистка” Реаниматор форсунок может работать только с одной форсункой! В этом режиме работы, программное обеспечение автоматически определяет резонансную частоту иглы форсунки. После “захвата” производится девиация этой частоты в небольшом диапазоне. В таком режиме форсунка производства BOSCH, опущенная в чистящий раствор (например WYNN’S) начинает прокачивать чистящую жидкость в обратном направлении. Это способствует интенсивному взаимодействию химического очистителя и загрязнений внутри форсунки.

Возможна очистка форсунок и других производителей, но в этом случае необходимо создать дополнительное разрежение со стороны топливного штуцера форсунки при помощи нехитрого приспособления.

Достаточно “прокачать” форсунку в режиме “Очистка” в течение 20…30 сек (бензин внутри форсунки должен замениться промывочной жидкостью). Затем форсунка должна быть уставлена вертикально на 5…10 мин. Это необходимо для того, чтобы промывочная жидкость внутри форсунки смогла растворить отложения. После этого форсунку еще раз прокачивают в течении 1 мин.

Для усиления чистящего эффекта форсунку желательно поместить на некоторое время в ультразвуковую ванну. Ванну можно заполнить водой с добавлением жидкого мыла (жидкости для мытья посуды). Продолжительность очистки форсунок в ультразвуковой ванне составляет 10…15 мин.

После очистки, форсунки устанавливаются на стенд где измеряется их производительность. Производительность форсунок должна быть одинаковой! Показания производительности очищенных форсунок должны быть записаны в журнал.

Можно предложить следующую технологию проверки и очистки форсунок:

• визуальная проверка форсунок на предмет наличия коррозии;
• проверка производительность форсунок на стенде до очистки (каталожные номера форсунок и измеренная пропускная способность каждой из них фиксируются в журнале);
• очистка форсунок при помощи Реаниматора форсунок с применением моющей жидкости WYNN’S;
• ультразвуковая очистка форсунок (этот пункт можно упустить);
• проверка производительности форсунок на стенде после очистки (каталожные номера форсунок и измеренная пропускная способность очищенных форсунок фиксируются в журнале).

Предложенная технология позволяет очистить до 95…98% форсунок. Остальные 2-5% приходятся на форсунки, отбракованные ещё до очистки вследствие обнаружения коррозии. Данная технология разработана для небольших автосервисов.

Стенд для чистки форсунок своими руками

Если уж проводить чистку форсунок, то по нормальному – на стенде. Ибо, чистящие добавки в топливо, это вообще шляпа, толку от них никакого. Прочистка форсунок в сервисе, на работающем двигателе, та же шляпа, ибо используются составы, задача которых гореть как бензин, а не очищать. Так же нет информации по качеству распыла форсунками, по их герметичности, по однородности объемной подачи.

Основу стенда составляет безсливная топливная рампа.
На входе в рампу поставил фильтр для предотвращения попадания частиц случайной грязи.

Емкость для жидкости, взял от паяльной лампы.
Давление в стенде создается через ниппель, ножным насосом с манометром.

Блок питания работает от сети, напряжение подаваемое на форсунки всего 3 В, этого вполне достаточно для их открытия и гарантирует что они не сгорят. БП имеет два режима работы:

• — Постоянный – форсунки постоянно открыты, максимальная их производительность.
• — Импульсный – эмитирует работу двигателя, хорош для прочистки форсунок, ибо создает постоянные гидроудары и пульсации жидкости.

По спец жидкостям, планирую поэкспериментировать с различными составами и концентрацией, а вообще есть специальные жидкости для стендов, 1л около 400р.

Я взял БП от старого магнитофона, он на 7 В 0,7 А, но нагрузка оказалась великовата, и напряжение упало до 3 В. Боялся что придется переделывать, искать более мощный БП, но как оказалось 3 В вполне достаточно. Но вообще рекомендую взять БП помощнее в Амперах.

Прерывистый режим: Подключил обмотку обычной релюшки к трансформатору БП (через диод) в результате релюшка щелкает с частотой 50 Гц и замыкает контакты подачи напряжения на форсунки. В итоге от БП сейчас идет 4 провода: 2 провода управляют релюшкой, и еще 2 провода силовые.

— Добавил к стенду приспособу, чтобы можно было промыть форсунку в обратном направлении

И обзавелся парой штуцеров, чтобы можно было промывать форсунки вместе с родной рампой.

Да и ещё, мерную емкость я сейчас как раз подыскиваю. Нужно, и чтобы градуировка плотная была, и чтобы был химическистойкий материал. В принципе нас интересует не столько абсолютные значения, сколько однородность подачи форсунками в одной связке. Почитал несколько статей по промывке форсунок на стенде, там сначала диагностируются форсунки, а потом дополнительной промывкой плохих форсунок, достигается однородность их подачи.

Пока же, однородность подачи оцениваю визуально по поставленным рядом емкостям.

Простите…, но такого подключения выпрямителя …..

диодный мост подключается наоборот, и через диод остаётся полуволна т.е 25гц

25 герц там никак не будет, будет 50 герц.)))

дмитрий прав в схеме через диод берется только один полупериод синусоиды поэтому частота = 25Гц.

ну не будет там 25 Гц хоть одна полуволна хоть 2… место отрицательной полуволны будет пауза но частота останется 50 Гц… занток блин.

Блин, да о чём разговор возьмите вы любой выпрямитель на 12 вольт, вот и всё… я форсунки когда чистил подключал прямо к АКБ и ничего всё нормально работает…

Мост нарисован неправильно плюсовая волна будет закорачиваться на обмотку т.е. диоды в мосту либо будут , либо сгорят.Если транс слабый то подсадят выход.

Ребя т у меня идея если !Такая чтоб повторить схему “Технические характеристики Реаниматора форсунок
в режиме “проверка”:
количество импульсов открытия форсунок – 10…2550;
время открытия форсунок – 1,5…9,9 mS;
временной интервал между импульсами – 10…100 mS.
”
взять схему “импульсов “отсюда( http://xn—-7sbbil6bsrpx.xn--p1ai/%D0%BF%D1%80%D0%BE%D1%81%D1%82%D1%8B%D0%B5-%D1%81%D1%82%D1%80%D0%BE%D0%B1%D0%BE%D1%81%D0%BA%D0%BE%D0%BF%D1%8B-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8.html ) и добавит ещё одно переделанное реле
и останется сделать экран чтоб отображал чистоту импульсы(Кто знает как отобразить пишите) чтоб настроить под эти характеристики Рекомендуемые для проверки производительности параметры:
количество импульсов открытия форсунок – 2000;
время открытия форсунок – 9,9 mS;
временной интервал между импульсами – 10 mS.
а если кто разгадает как это сделать то будет в обще супер!Мы можем)))

Во – первых. Подключение диодного моста ко вторичной обмотке понижающего трансформатора указано неверно. Во – вторых, частота коммутации форсунок при использовании диодного МОСТА не будет равной 50Гц. Для получения частоты 25 Гц достаточно подключить реле через ОДИН выпрямляющий диод. Третье. Вообще нет необходимости подбирать частоту коммутации форсунок при промывке. Оценить ОДИНАКОВОСТЬ функционирования форсунок в домашних условиях можно только приблизительно (визуально). Из этого следует, что городить огород – изготавливать четырёхместный стенд есть неоправданная трата времени и денег. Я чищу форсунки быстро и эффективно Покупаю очиститель карбюратора в аэрозольной упаковке. Изготовил нехитрый переходник из баллончика на форсунку. Два ДЛИННЫХ (из соображений пож. безопасности) провода подключаю к форсунке. Другие два конца ДЛИННЫХ проводов подключаю к АККУМУЛЯТОРУ – один провод непосредственно к аккумулятору (полярность не имеет значения), а другой – через коммутатор (чтобы обмотка форсунки включалась и выключалась). Присоединяю форсунку к баллончику (через короткий шланг). Нажимаю клапан баллончика, одновременно даю команду коммутатору на включение и выключение форсунки. Роль КОММУТАТОРА выполняет моя супруга, которая кратковременно касается проводом клеммы аккумулятора. На мой взгляд, очень простой и эффективны способ. пробовал неоднократно.

ребята ну Ё маё ну не сделаете вы 25 Гц из сети 50 Гц без делителя… диод умеет выпрямлять а не делить. Знатоки.

Как промыть форсунки своими руками

Из всех систем и механизмов автомобиля, топливная система больше других подвергается различным вредным воздействиям, вследствие чего происходит ее загрязнение и износ отдельных узлов. Одним из таких узлов является система впрыска, а точнее ее топливные форсунки. Во время работы, особенно если используется топливо низкого качества, химические соединения и отдельные частицы, входящие в состав топлива, выпадают отложениями, которые загрязняют всю систему. Но больше всего грязи собирают на себя именно форсунки, поэтому периодически их приходиться чистить или, вообще, проводить их замену.

В принципе, процедура чистки форсунок не представляется чем-то сложным, хотя при этом на автосервисе может стоить приличных денег.

Поэтому многие автомобилисты принимают решение делать это самостоятельно. О том как сделать это правильно, речь пойдет немного ниже.

Зачем вообще чистить форсунки

На многих сайтах в интернете можно встретить информацию, что существуют различные чудодейственные присадки, которые могут самостоятельно почистить топливную систему автомобиля, все, что для этого нужно — залить это чудо в свой бензобак. Насколько это правда или нет, судить объективно очень сложно, ведь даже среди продукции компаний с мировым именем, которые занимаются выпуском смазочных материалов, существуют так называемые присадки для чистки топливной системы. Но. Есть несколько нюансов:

1. Во-первых, такие присадки советуют использовать согласно мануалам. И они действительно работают, но при одном условии: в автомобиль всегда заправляется топливо высочайшего класса, а не отечественный джамур.
2. Во-вторых, любое использование подобных жидкостей является мерой профилактики и коэффициент их полезного действия в уже засоренной системе будет минимальным, если не сказать, что нулевым.
3. В-третьих, для того чтобы эффективно прочистить систему подачи топлива в двигатель, нужно обладать представлением о том, насколько она замусорена, а для этого нужно ее нужно разобрать, извлечь форсунки и осмотреть их. Ведь именно от степени их загрязнения будет зависеть и расход топлива автомобилем.

На самом деле, чтобы не писали в интернете о различных волшебных средствах и о том, как они экономят время, потому что не нужно разбирать топливную систему — важно понимать, что промывка форсунок мера необходимая, и даже при качественном топливе, рекомендуется к проведению каждые 50 000 километров. Это избавит автовладельца от ненужного перерасхода топлива, от возможного возникновения детонационных хлопков, да и вообще продлит срок годности топливных форсунок.

Чистка форсунок своими руками

Для того чтобы промыть форсунки своими руками и в домашних условиях существуют несколько способов. Например:

• с помощью ультразвуковых ванн;
• при помощи различных сольвентов;
• на специальных стендах купленных или собранных самостоятельно.

Промывка форсунок с помощью ультразвуковых ванн

Данный способ чистки топливных форсунок своими руками считает самым качественным и стабильным, прежде всего потому, что во время такой чистки форсунка полностью погружается в рабочий раствор. Плюс, единственная сложность, которая возникает при этом — это достать ультразвуковую ванну. Аппарат можно или купить, или взять в аренду, например, в гаражных кооперативах или на небольших СТО.

Для того чтобы приготовить рабочий раствор понадобиться какое-нибудь чистящее средство щелочного действия. Это может быть, например, Фаворит Ультра. Чистящее средство смешивается с дистиллированной водой и нагревается приблизительно от 40 до 60 градусов. Кстати, с помощью данного способа можно чистить даже медицинский инструмент.

Чистка форсунок при помощи сольвентов

Данный способ очистки форсунок своими руками от нагара и накипи тоже, чаще всего, считается высокоэффективным. Проводится он при помощи специальных установок, принцип работы которых основан на том, что чистый сольвент подается непосредственно через форсунку, а отработанный пропускается, через специальные фильтры, очищающие его. Все устройство представляет собой закольцованную систему, которая работает за счет обычного автомобильного насоса. Одно из главных достоинств этого устройства является то, что промывка дизельных форсунок таким способом, не требует их демонтажа. И собирается она своими руками прямо на месте. Для этого понадобиться контейнер с сольвентом, бензиновые фильтры и насос. Все это соединяется самыми обычными шлангами от капельницы и подключается к той форсунке, которая будет промываться.

Самодельный стенд для очистки топливных форсунок

Об этом способе очистки топливных форсунок можно сказать, что он самый бюджетный, потому что самодельный стенд для промывки форсунок легко собирается из подручного хлама, который есть в любом гараже. Прежде всего, понадобиться:

• старая рампа от автомобиля, в которую будут вкручиваться форсунки;
• шланги под нее и проводка;
• расширительный бачок;
• автомобильный насос;
• бензиновый фильтр.

Сам стенд прекрасно монтируется на любой стене, в удобном месте. Лучше всего если стенд будет крепиться над какой-то столешницей, чтобы на ней можно было поместить емкости для сбора моющего раствора. После того как рампа будет закреплена на стене, к ней подключаются шланги для подачи раствора, и электропроводка, которая подключается к форсункам, закрепленным на рампе. В принципе, стенд готов! Осталось, как говориться, прикрепить колеса и движок и можно ехать.

Через насос в систему стенда подается моющий раствор, на основе щелочного чистящего средства и дистиллированной вода, или сольвент. Только в отличие от ультразвуковых ванн, данный аппарат работает с раствором обычной комнатной температуры. Здесь весь принцип заключается в том, что насос в системе создает высокое давление жидкости, которая проходя через форсунки, и смывает всю грязь.

Как видно, для того, чтобы почистить топливную систему своего автомобиля, совершено необязательно, тратить бешеные деньги на сервисах техобслуживания. Все, то же самое можно сделать дома, своими руками.

Как промыть форсунки двигателя своими руками

Современные автомобили с бензиновыми моторами оснащаются системой впрыска топлива, основной элемент которой — инжектор. В простейшем виде это устройство представляет собой форсунку с электромагнитным управлением, которая служит для дозированного распыления горючего в цилиндр. Обладая достаточным запасом надежности, инжектор требует периодической очистки, поскольку загрязняется продуктами сгорания топлива и содержащимися в бензине примесями.

Как узнать, что пора чистить форсунки

Образующиеся на деталях инжектора стойкие смолянистые отложения уменьшают сечение каналов, создают турбулентность в потоке горючего и вызывают протечки – ни о какой нормальной работе двигателя не может быть и речи. То, что пришло время задуматься о том, чем промыть форсунки, подскажут такие неполадки:

• увеличение расхода топлива;
• неустойчивая работа двигателя на холостых оборотах;
• провалы во время разгона автомобиля;
• проблемы с запуском силового агрегата, особенно в холодное время года;
• падение мощности двигателя.

Вопрос о том, как почистить форсунки в домашних условиях, так или иначе, возникает перед каждым вторым владельцем автомобиля с инжекторным двигателем. Кого-то не устраивает стоимость этой процедуры в автосервисе, другие попросту не имеют возможности туда обратиться, третьи не желают тратить время и нервы – причина у каждого своя. А вместе с тем, топливные распылители можно не менее результативно обслуживать и в домашних условиях. Для этого достаточно минимальных знаний по части электрики и начальных навыков ремонта авто. О том же, чем промыть форсунки, мы вам расскажем.

Чем очищают инжектор

Прочистить форсунки инжекторного двигателя можно двумя способами:

1. Демонтировав распылители с автомобиля.
2. Используя специальные химические очистители, которые смешивают с топливом.

Конечно же, второй способ намного проще – достаточно периодически заливать в бак присадки, и инжектор будет чистым. Однако такой метод подходит только для относительно новых автомобилей. У машин с пробегом клинер будет размягчать и растворять многолетние наслоения грязи в баке и топливной магистрали – в итоге распылители забьются еще сильнее. К тому же никто не застрахован от того, что используемые в очистителе химические соединения не выведут из строя лямбда-зонд, попутно прихватив на тот свет еще и катализатор.

Поэтому более надежным (а кроме того, еще и эффективным) является способ со снятием топливных распылителей с двигателя. Ниже мы расскажем о том, как почистить форсунки своими руками. Сейчас разговор пойдет о выборе жидкости для очистки форсунок. Вам понадобится клинер для очистки карбюраторов и инжекторов, который продается в виде аэрозоли. Ремонтники советуют использовать очистители следующих марок:

Некоторые очистители (Wynn’s, LAVR и др.) содержат агрессивные компоненты. По этой причине во время работы рекомендуется использовать защитные перчатки и очки.

Инструкция по промывке форсунок своими руками

Чтобы собрать простейший стенд для жидкостной очистки инжектора, понадобятся:

• средство для очистки форсунок в виде баллона со спреем;
• шприц емкостью 2 мл;
• провода;
• автомобильная лампочка (12 Вольт);
• 12-вольтовый аккумулятор или маломощное зарядное устройство (12 В, до 15 Вт);
• клеммы «мама», соответствующие разъему колодки инжектора;
• кнопка с контактной группой без фиксации;
• нож;
• толстое шило;
• плоскогубцы.

Ещё кое-что полезное для Вас:

Изучив, как почистить форсунки теоретически, приступайте к практическому решению этой задачи:

1. Проверьте сопротивление обмотки соленоида каждой форсунки – возможно, причиной неправильной работы является не засор, а проблемы в электрической части. Контроль параметров осуществляют при помощи мультиметра, установив ручку его регулятора на нижний предел измерения (х100 Ом или х200 Ом). Сопротивление катушки исправного инжекционного распылителя находится в пределах 11-15 Ом. Если отклонение от допустимых значений составляет более 10%, то форсунку рекомендуется заменить.
2. Собирают простейшую электрическую схему, которая позволит подавать на соленоид топливного распылителя питание и обеспечит его обмотку токовой защитой. Оснастите провода разъемами «мама» того же типоразмера, который используется в колодке форсунки. После этого в любую ветку цепи врезают 12-вольтовую лампочку и кнопку включения (ее конструкция должна исключать фиксацию контактов в замкнутом положении). Для удобного подключения к аккумулятору провода оснастите зажимами типа «крокодил». Вместо автомобильной аккумуляторной батареи можно использовать любой источник стабилизированного напряжения DC 12 В, рассчитанный на ток 1 А – в этом случае лампочку из схемы исключите.
3. Сооружают мини-стенд для подачи промывочной смеси в форсунку. Для этого в медицинский шприц ёмкостью 2 мл вместо иглы вживляют трубочку от баллона с промывочной жидкостью – для этого придётся расширить отверстие шилом. При этом главное не переусердствовать – трубка в шприце должна сидеть с максимальным натягом. Другую сторону трубки соединяют с распылителем баллона, который содержит смесь для чистки карбюраторов и инжекторов – простейший стенд готов.
4. С испытуемой форсунки снимают верхнее уплотнительное кольцо – оно установлено со стороны фильтра. Сам фильтрующий элемент вынимать необязательно – это можно делать только в том случае, если вы убеждены в качестве чистящего средства. После этого верхнюю часть распылителя заводят внутрь шприца – его размер подобран таким образом, чтобы обеспечить плотное сопряжение.
5. Испытание форсунки начинают с проверки герметичности. Чтобы выяснить, нет ли утечек топлива под давлением, распылитель располагают вертикально. Нажав на клапан баллона, в шприц подают чистящее средство. Столь простой «стенд» не позволит контролировать падение давления, но это нам и не требуется. Создаваемого баллоном напора достаточно, чтобы выявить неисправное устройство. Если же через 2-3 минуты испытания рабочая часть форсунки остается такой же сухой, то можно смело делать вывод о герметичности ее клапана. Даже если распылитель «не держит», то списывать его со счета пока еще рано – возможно, причина утечки — банальный засор, который устраняется на следующем этапе.
6. К разъему форсунки подсоединяют клеммы ранее изготовленной электрической схемы, а затем мини-стенд подключают к источнику питания. Кратковременно нажимая на кнопку, на катушку распылителя подают напряжение. При этом промывочная жидкость проходит через форсунку под высоким давлением, очищая каналы, седло и иглу (шарик) ее клапана. Не следует слишком часто нажимать на кнопку – чтобы чистящее средство эффективно удаляло грязь, выдерживайте интервал в несколько секунд.
7. В запущенных случаях промывка инжектора выполняется в 3-4 подхода с перерывами по 3-5 минут, которые понадобятся, чтобы очиститель размягчал наиболее стойкие отложения и налет. Об успешно проведённой работе судят по форме и интенсивности струи. Испускаемый распылителем «факел» жидкости должен быть равномерным, с ярко выраженной конусообразной формой.

Если после промывки у вас остаются сомнения по поводу того, что один из распылителей работает неэффективно, то убедиться в его работоспособности позволит сравнение производительности всех форсунок. Для этого их устанавливают в топливную рампу и нагнетают давление от бензонасоса. Чтобы измерить объём жидкости, который проходит через каждый распылитель, выходные отверстия распылителей направляют в отдельные мерные ёмкости – можно использовать те же медицинские шприцы, но объемом 50 мл и больше. Соединив клеммы всех инжекторов по параллельной схеме, кратковременными импульсами подают напряжение от источника питания. После того как слит достаточный объем топлива, сравнивают его количество в отдельных мерных цилиндрах. Разброс показаний между самой сильной и самой слабой форсункой составляет не более 5 процентов – в противном случае последнюю необходимо заменить.

После прочистки форсунок обязательно осмотрите нижнее и верхнее уплотнительное кольцо. Резина должна оставаться мягкой, а на поверхности уплотнений не должно быть трещин и других повреждений. При малейшем сомнении резиновые кольца меняем, обработав перед установкой консистентной смазкой. Кроме того, рекомендуется использовать новый фильтрующий элемент – это позволит исключить его влияние при поиске других неисправностей топливной системы.

Видео: Чистка форсунок или как промыть форсунки инжектора, своими руками

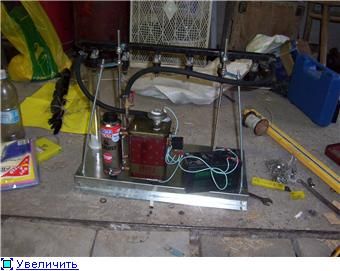

Стенд для прочистки форсунок своими руками

Немного теории. Давайте определим что нам конкретно надо:

• Система подачи жидкости ( и поддержания давления)
• Приспособление для фиксации форсунок.
• Что ни будь чтоб померить сколько каждая форсунка выдала
• Система управления форсунками.

Система подачи жидкости

Система подачи жидкости – присутствует в любом автомобиле, это – бензобак и бензонасос. Позаимствуем эту систему немного в упрощённом виде. Для этого нам будет нужен бензонасос и бак. В баке должен быть выход, обратка, заливное отверстие и сопун для воздуха (чтоб не создавать разряжения в баке).

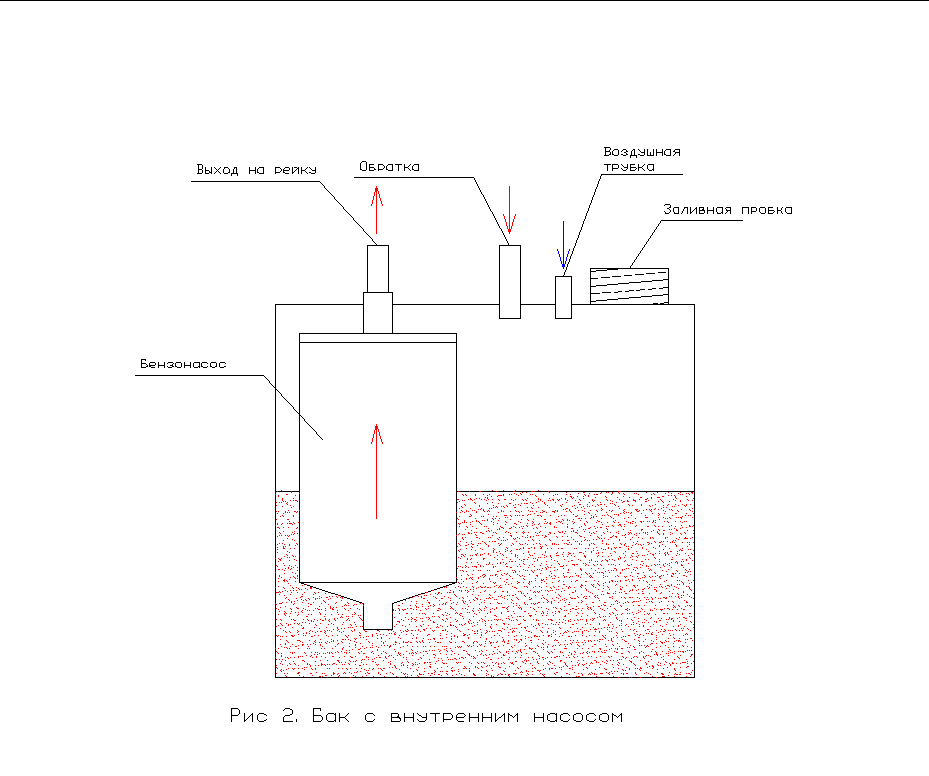

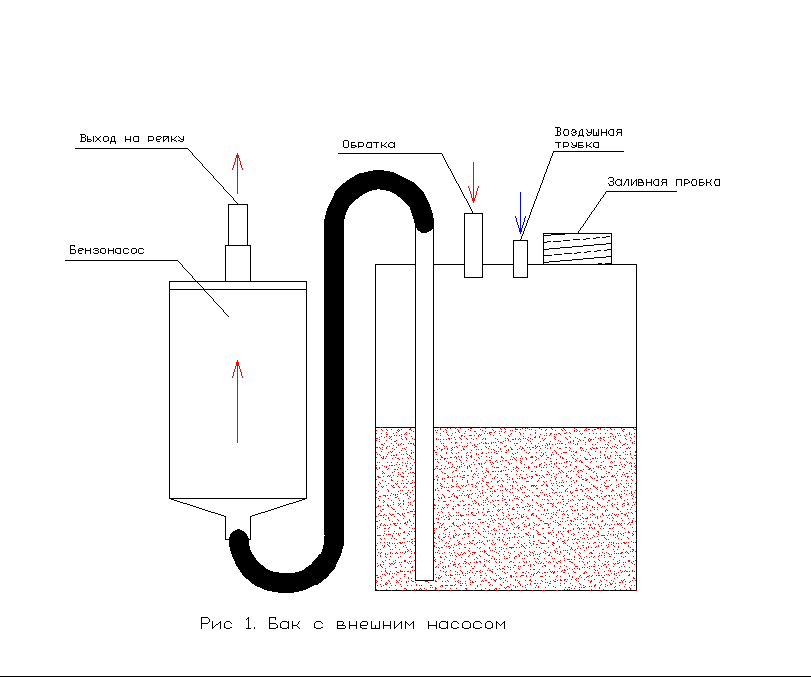

Бак можно сделать по разному:

Как видите, можно сделать по разному. Я выбрал 3-ий вариант, так как он мне показался интересней.

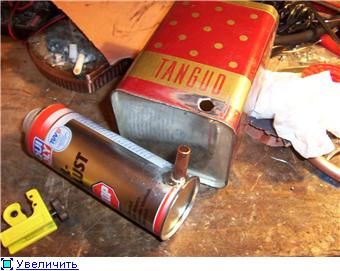

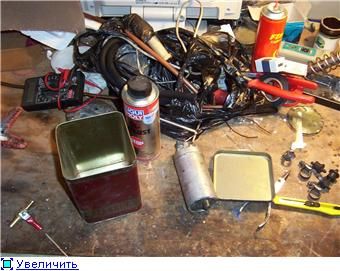

Для начала нашёл две ёмкости

(на фото банка от автохимии Liqui Moly и банка от крупы. Отвлекусь на то чтоб сказать – не делайте такую глупость! Не берите банок от крупы – они не герметичные). И бензонасос (не удивляётесь его странному виду – он инвалид с отрезанной нижней частью (нормальный был неоправданно дорого, а с этим продавец с радостью расстался за 18$).

Так же понадабятся медные трубки 9-10 мм в диаметре, пара нипелей от безкамерных колёс, небольшой газовый кран, паяльник, олово, паяльная кислота и шкурка.

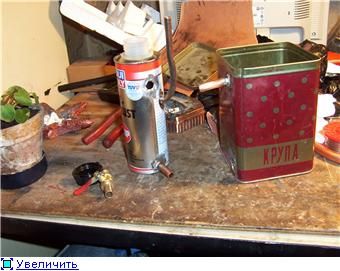

Места где должны быть трубки зашкуриваем, дырявим, лудим и впаиваем трубки:

Потом добавляем вторую трубку, связывающую баки и обратку:

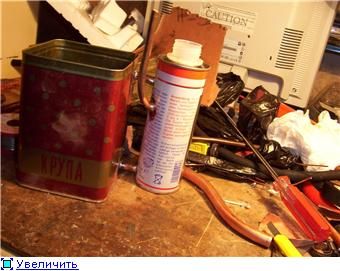

И собираем это в единое целое:

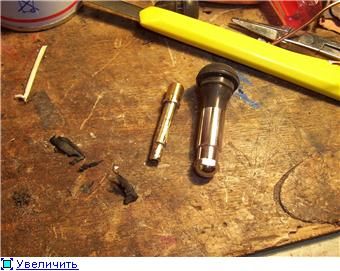

Всё это время вас мучает вопрос зачем нужны нипели? Отчистим их от резины:

И впаяем один у основания маленькой банки (это для слива жидкости):

Навинтим на неё родную крышечку, чтоб не вытекало

Долго думал как закрепить бензонасос, в итоге прикрепил к нему хомутами две медные трубки:

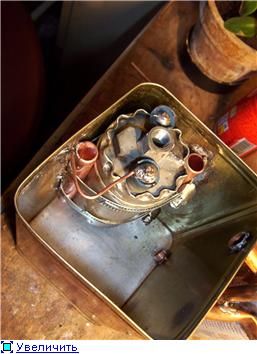

Поместил насос в бак, припаял трубки изнутри и соеденил минусовой контакт бензонасоса с корпусом:

В верхней крышке большой банки пробиваем дырку для вывода бензонасоса, газовый кран припаеваем на трубку обратки и добавляем распорки для жёсткости конструкции:

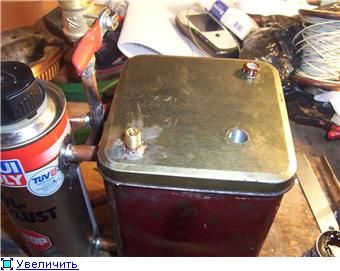

Опять снимаем крышку и впаиваем с одной стороны нипель (это будет трубка для воздуха) и изолированный разъём (для подачи питания на бензонасос):

Соответственно этот вывод соединяем проводом с плюсовым выводом насоса(желательно под разъём намазать герметик, на всякий случай

Теперь можног припаять верхнюю крышку и добавить ножки:

Те, кто узнал ножки расплылись в улыбке Тем кто не узнал – на этих резинках крепятся клапана печки в е34 Это тут для того, чтобы вибрация насоса не трясла всю конструкцию.

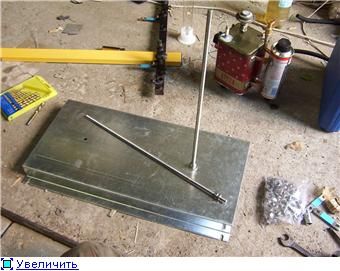

Как крепить форсунки?

Очень просто. Просто берём родную рейку от М50. Она обеспечит нам рабочее давление 3 атмосферы и позволит легко закрепить форсунки(ещё понадобятся родные штекеры, анкеры и всякий металолом):

Так получилось, что под рукой у меня оказалась оцинкованная железка и куча анкеров, и я решил сделать подставку из них :

Чисто на двух анкерах вышла слишком хлипкая конструкция и я решил добавить ещё пару диагональных:

Теперь сверлим в днище дырки для фиксации бака, соеденяем шлангами бак с рейкой :

Тут тоже всё готово. Чем будем мерять? Обычными хим колбами цилиндрической формы, ёмкостью 100 мг и пластмассовой ножкой:

Ножки фиксируем шурупами на днище :

Механически прибор готов:

Как управлять форсунками

Генератор сигналов для форсунок остался. Так как у нас тема про то как сделать всё быстро и просто я не стал городить сложное управляющее устройство, а просто залез и интернет и нашёл халявный софт для промывки форсунок.

Все форсунки необходимо соеденить паралельно, ( не перепутайте полюса – они имеют значение. На родных разъёмах красные провода +, коричневые -)

Схема адаптера проста:

Всё подключаем и включаем. Для проверки лучше всего включить режим Кавитация. При этом форсунки должны верещать.

Цвет впечатляет? Вначале это была смесь Wins и бензина 3 к одному и была пости прозрачной. После кавитации с форсунок вымывается песок Как он там сквозь дырки прошёл

Да. Совсем забыл. Газовый кран – для жестоких людей. Если его закрыть то в рейке будет не 3 атмосферы – а столько, сколько сможет выдать бензонасос (это на случай если уж слишком всё плохо).

Как самостоятельно почистить форсунки – инжектор двигателя
