Как сделать высоковольтные провода нулевого сопротивления

Сделай сам: (ВВ провода) Высоковольтные провода нулевого сопротивления

Высоковольтные провода нулевого сопротивления лучшие провода практически для любого автомобиля. В этой статье вы узнаете как изготовить провода с помощью высоковольтников от грузовиков газ и проводов от автомобиля зил-130, а также при помощи провода ПМВК.

Сделать своими руками высоковольтные провода не только легко, но и дешевле, чем купить оригинальные, а по качеству будут лучше! Я расскажу Вам, как изготовить вв провода своими руками. Инструкция универсальная, такие высоковольтные провода подойдут для ваз, ауди, или даже хендай и киа.

Зачем мне нужны провода высоковольтного сопротивления?

На каждом автомобиле стоят высоковольтные провода, их задача пропускать через себя очень много вольт – до 20 000 Вольт!

Если взять что провод вв – это автострада, то вольт – это автомобиль. В проводах есть преграды – сопротивление, а чем меньше преград на автостраде, тем быстрее и чаще они добираются до места – свечей зажигания.

Сейчас делают провода плохого качества – без меди совсем, тоненькие как волосок, отсюда и ходят такие провода мало. Работа двигателя ухудшается, вплоть до троения или вообще не возможно будет запустить его. Поэтому на помощь придут провода нулевого сопротивления, благодаря им улучшиться работа двигателя, на низах появится тяга, а также снизится расход топлива. Не важно, инжектор или карбюратор – высоковольтные провода нулевого сопротивления, чаще бывают лучше чем оригинальные или заводские.

Проверить сопротивление просто для этого возьмите самый простой мультиметр и приложите к концам щуп, на экране покажет реальное сопротивление провода. В идеале для большинства авто сопротивление больше 3 кОм не норма. Поэтому приступаем к работе изготовления вв проводов.

Высоковольтные провода нулевого сопротивления из ПМВК своими руками

Что такое провода ПМВК – это высоковольтные провода работают с низким напряжением (как раз для авто), но также они применяют для неоновых вывесок и прочих слаботочных систем. Продаются такие провода не в каждом магазине, но стоимость порадует – примерно 10 рублей метр. Сопротивление у провода ПМВК нулевое. Сделать высоковольтные провода из ПМВК (не путать с пвмк!) достаточно просто.

Необходимые материалы: старые провода для Вашего авто, кабель ПМВК с сечением 0,75 мм квадратных, и с напряжением до 20кВ, провод будет с обозначением ПМВК 0,75-20.

Для начала снимите металлические наконечники и колпачки со старых высоковольтных проводов. Чтобы снять резиновые колпачки можно использовать WD-40 или другую силиконовую смазку. Далее отрежьте от вашего провода ПМВК нужную длину и зачистите изоляцию.

Далее обожмите наконечники и новые провода и просуньте резиновые колпачки. Высоковольтные провода готовы! На всякий случай, если сомневаетесь в качестве своей работы, то возите комплект рабочих проверенных высоковольтных проводов.

Высоковольтные провода нулевого сопротивления от ГАЗ, ЗИЛ своими руками

На газ и зил-130 стоят провода с нулевым сопротивлением, порядок работ как и с предыдущим вариантом такой же. Вам понадобятся новые вв провода от газ или зил-130. В магазине такие провода найти проще, чем кабель пмвк, поэтому это тоже неплохой вариант.

Стоит учитывать, что на зил-130 могут быть тонкие провода с сопротивлением, такие провода брать не нужно. Покупать стоит провода с резиновой изоляцией и медной многослойной жилой.

Несомненно плюс изготовления проводов от газ-зил, в том что их проще купить, но цена за комплект будет чуточку выше – рублей 200-400. Сопротивление на них тоже нулевое, но есть минус. Зимой газовские, зиловские провода дубеют из за резиновой изоляции, поэтому из за этого пробег будет меньше, чем высоковольтный кабель пмвк.

Пишут то, что пробег самодельных высоковольтных проводов примерно 100 тысяч километров, хотя оригинальные провода имеют большее сопротивление и меньшей пробег не более 60 тысяч, обычно 30-40 тыс. км.

Участники сопротивления

Плохо пускается, дергается, не тянет… Очень часто подобные недуги двигателя лечатся простой заменой высоковольтных проводов. Природа явления понятна — о ней мы писали не раз. Как известно, энергия искры зависит от множества параметров, в том числе от мощности высоковольтного импульса, который достигнет электродов свечи. Иными словами — от потерь в линии зажигания. В карбюраторном двигателе «наука» на этом, в общем-то, заканчивается, а вот во впрысковом добавляется влияние системы управления. Ведь при недостаточной интенсивности сгорания или при пропусках вспышек через систему регулирования сработает обратная связь, увеличив подачу топлива — чтобы компенсировать якобы лишний кислород. Это скажется и на расходе бензина, и особенно — на токсичности отработавших газов. А раз так, то каждый высоковольтный провод фактически становится частью системы управления двигателем!

Отсюда и цель нашей экспертизы: анализ влияния различных высоковольтных проводов на основные показатели реального двигателя ВАЗ-2112. Как обычно, все закупили в крупных столичных автомагазинах. Взяли по два комплекта проводов десяти разных фирм — отечественных и зарубежных. По два брали неспроста — дабы предупредить возможные упреки в необъективности. Мол, по одному образцу судить нельзя! Спорить не будем — лучше изменим процедуру поверки.

Лабораторным омметром определили сопротивление каждого провода — всех 80 штук. Потом замерили длину проводов, поделили одно на другое и получили линейное сопротивление — в килоомах на метр. По логике вещей, для одних и тех же комплектов большого разброса быть не должно — кабель-то нарезают из одной катушки. Но…

Во всех комплектах восьми фирм так и получилось. А вот у Caesar в двух проводах оно скакнуло чуть ли не на порядок по сравнению с остальными шестью. У Master Sport повторилась та же картина — правда, для одного провода. Мелочи? Возможно. Но чтобы они не исказили общей картины, по этим брендам мы подобрали комплекты для испытаний так, чтобы провода имели примерно равное линейное сопротивление, не без основания предположив, что они будут вполне кондиционными. В компенсацию за труды позволили себе пробурчать, что этим следовало бы заняться производителю.

От марки к марке сопротивления меняются почти на три порядка — от десятков Ом (у комплекта Pro.Sport) до почти десятка кОм (у комплекта Master Sport). Важно ли это для мотора? Выясним.

Для испытаний взяли свечи с минимальным сопротивлением резистора помехопо-давления — остановились на Bosch Platin FR7DPX. При этом из двадцати свечей выбрали четыре с практически одинаковым сопротивлением — 3,2 кОм. Свечи, конечно же, исправные — их предварительно перепроверили.

С каждым из комплектов проводов двигателю пришлось отрабатывать так называемый универсальный цикл испытаний — с ездой и по городу, и по трассе. Измеряли его мощность, мгновенный расход топлива и токсичность отработавших газов. А из любви к искусству организовали еще один тест — проверили равномерность работы отдельных цилиндров. Для этого, выведя двигатель на определенный режим, поочередно отключали подачу топлива на цилиндры. Затем простым вычитанием определяли индикаторный момент каждого цилиндра и сравнивали их.

В качестве базового комплекта, от которого отсчитывают «плюсы/минусы» остальных, решили взять самый дешевый — польский Jan Mor. Результаты в таблице.

Так что же, долой распределенное сопротивление? Назад, в прошлый век? Особенно при наличии резистора в свече зажигания? И как согласовывать сопротивления в свече и проводе?

Внятного ответа ни от кого из производителей проводов мы не получили, хотя обращались с подобным вопросом неоднократно. Темнят даже те фирмы, которые делают и свечи, и провода! Вероятно, здесь работает принцип перестраховки — каждый элемент по отдельности должен укладываться по уровню помехоподавления в нормы действующих ГОСТов и международных стандартов. Возможно, это было бы правильно применительно к старым двигателям, для которых по инерции еще выпускают безрезисторные свечи. А для современных?

На наш взгляд, для нормальной работы системы зажигания (с минимально допустимым уровнем помех) сопротивления в свече вполне достаточно. Что касается мнения «узких» специалистов, то мы вновь приглашаем их высказаться по этому поводу.

А как зависит индикаторный КПД (читай — качество сгорания) от среднего по цилиндрам сопротивления линий зажигания? Максимальный результат — на проводах с практически нулевым сопротивлением (комплект Pro.Sport), а минимальный — там, где сопротивление максимально (Master Sport). Все остальные между ними. То есть — чем меньше сопротивление линии зажигания, тем проще мотору. Как не вспомнить конструкцию спортивных высоковольтных проводов — толстый медный провод практически с нулевым сопротивлением. И в нашей экспертизе мы нашли этому вполне четкое подтверждение.

И еще один момент: нет правил без исключений. Провода PVL выдали вообще один из лучших результатов, хотя сопротивление у них не самое низкое. Почему? А потому, что именно у этого комплекта разброс сопротивлений по отдельным проводам минимален! Господа с фирмы не пожалели дорогого кабеля, сделав практически все провода одинаковой длины — итог налицо.

Заявленный производитель — Master Sport Automobiletechnik, Германия

Ориентировочная цена — 930 руб.

Указанная применяемость — «Лада-2110» 16v (на наклейке!)

Эти провода не лучшим образом показали себя в испытаниях. Во-первых, один провод из восьми в двух комплектах пришлось заменить — его сопротивление было сильно выше остальных. Во-вторых, у них самое большое сопротивление. В-третьих, они самые короткие из всех — кабеля явно пожадничали.

+ Самые дешевые из немецких проводов.

— Низкие показатели работы мотора.

Заявленный производитель — Caesar «Цезарь», ЗАО «ДиГ»

Ориентировочная цена — 780 руб.

Обозначение — ВАЗ-2112 D&G

Указанная применяемость — ВАЗ-2112 16 клап.

Зеленые провода, на которых заявлено линейное сопротивление кабеля 1 кОм/м. Но почему тогда сопротивление самих проводов так велико? Из восьми проводов два вообще пришлось заменить — их сопротивление много больше, нежели у других… К остальному претензий нет.

+ Невысокая цена, пониженное сопротивление кабеля.

— Большой разброс сопротивлений проводов по отдельным цилиндрам.

Заявленный производитель — SLON, ОАО «Егоршинский радиозавод», Россия

Ориентировочная цена — 710 руб.

Указанная применяемость — ВАЗ-2112 16 кл.

Типичный образец российской сборки — все импортное, кроме коробки. Показатели при этом совсем неплохие, получше дорогих импортных аналогов. Жаль, защитные чехольчики «гуляют» по проводу как хотят. Но все равно — хорошо.

+ Неплохое качество изготовления, средние моторные показатели при низкой цене.

— Самая большая неравномерность сопротивлений линий зажигания по отдельным цилиндрам.

Заявленный производитель — Jan Мог

Ориентировочная цена — 655 руб.

Указанная применяемость — ВАЗ 2112 16 кл.

Самый дешевый комплект довольно неплох. Два провода имеют защитные чехольчики, но сам свечной наконечник очень мягкий, что затрудняет монтаж провода, особенно на горячем двигателе. Заявлено использование кабеля производства США.

Читать еще: Лада калина плавают обороты на холостом ходу

+ Среднее качество при минимальной цене.

— Слишком мягкий свечной наконечник. Довольно высокая неравномерность сопротивлений по цилиндрам.

Заявленный производитель — «ХОРС», С.-Петербург

Ориентировочная цена — 760 руб.

Обозначение Класс люкс d 7 мм ВАЗ-2110i-16v

Указанная применяемость ВАЗ 2110i 16v

Питерское произведение неплохое. Известно, что правило не обходится без исключений — сопротивление выше, чем у базового комплекта, а моторные показатели это не посадило. И цена «приятная». Вот только почему на коробке нарисовали провода под «восьмиклапанник»?

+ Невысокая цена при достаточно высоких показателях.

— Изрядный разброс сопротивлений (не линейных, а общих).

Заявленный производитель — NGK Spark Plug Europe Gmbh, ЕС

Ориентировочная цена — 1570 руб.

Указанная применяемость Lada 2110, 2111, 2112, 2113

Не понятно, где сделаны провода известной марки. На коробке написано ЕС, а на нашлепке изготовитель — Япония, производитель — Германия. Сопротивление проводов великовато — на моторных характеристиках это сказывается не лучшим образом.

+ Хорошие цифры по части экологии.

— Высокая цена, повышенное сопротивление провода,ухудшающее характеристики двигателя.

Заявленный производитель — Champion, Federal-Mogul, ЕС

Ориентировочная цена — 1900 руб.

Указанная применяемость — Lada 2110, 2111 16v 1,5i

Самый дорогой среди всех комплектов, в общем-то, не порадовал. Высокое место достигнуто только благодаря экологическим показателям, а в остальном преобладают минусы. За такие деньги и за такое имя хочется куда большего.

+ Хорошие экологические показатели.

— Несуразная цена. Русский текст — только на убогой нашлепке на коробку.

Заявленный производитель — Pro.Sport, США

Ориентировочная цена — 1190 руб.

Указанная применяемость — 2112i

Описание бестолковое: ни слова по-русски, где сделаны, непонятно. Но в работе — сплошные «плюсы». Единственный комплект, в котором сопротивление проводов измеряется не в кило-, а просто в омах. Название относит их к разряду спортивных, и это четко подтверждает эксперимент.

+ Высокие моторные показатели, причем за реальные деньги.

— Прокол с описанием и упаковкой: где русский язык?

Заявленный производитель — Finwhale Gruntech Gmbh, Германия

Ориентировочная цена — 1270 руб.

Указанная применяемость — ВАЗ 2108 — 2112i 16v

Все — по уму, причем линейное сопротивление получилось минимальным среди всех «резисторных» проводов. Итог — высокие моторные показатели. Два из четырех проводов в комплекте имеют специальный защитный гофрированный чехол.

+ Сбалансированные цена и качество. Лучший показатель по токсичности.

— Непонятная экономия на количестве защитных чехлов.

Заявленный производитель — PVL, Германия

Ориентировочная цена — 1125 руб.

Обозначение — 8 71 498

Указанная применяемость — ВАЗ 2110–2115 с инжекторным, 16-клапанным двигателем

Оказалась отменного качества. Единственный комплект, где у всех проводов практически одинаковая длина: и ставить удобно (не надо разбираться, какой куда втыкать), и равномерность сопротивлений практически полная. Отдельный респект — за вложенные перчатки.

+ Высокие моторные показатели, оправданная цена.

Провода нулевого сопротивления

Данный материал будет посвящён такой интересной и неоднозначной для большей половины населения Земли теме, как высоковольтные провода нулевого сопротивления для систем зажигания автомобилей.

Многое в данном вопросе окутано мраком, но всё чаще и чаще эта тема поднимается на форумах, авторитетных и не очень сайтах и в некоторых других источниках по предоставлению бездонной информации, но без какой-либо конкретики.

Чаще всего эти обсуждения перерастают в спор «за и против», потом появляется очень умный человек (с его точки зрения) и всех отправляет читать учебник по физике за 7 класс. Причём без уточнения страницы и параграфа, где все, по его мнению должны познать истину и перестать нести бред про провода нулевого сопротивления.

А если Вы не прислушаетесь его совета, то Ваш автомобиль послезавтра непременно сгорит или с ним случится что-то плохое, но никто не знает что. Но боятся всё равно надо неизвестно чего и неизвестно когда.

В общем, на этом дискуссия заканчивается как всегда — кто сомневался, тот испугался и пошёл на другие форумы рассказывать страшилки про ВВ провода нулевого сопротивления, а те кто их поставил, продолжали дальше эксплуатировать своё авто, не обращая внимания на страшную информацию в учебнике физики за 7 класс.

В этой статье речь пойдёт исключительно о моём мнении и мнении моих друзей и участников сообщества, которых я уважаю и прислушиваюсь к их опыту, как и они к моему. Именно к опыту, а не знанию умных слов и всех страниц учебника физики за 7 класс.

Данная тема меня волновала давно. Не помню уже какой это был год, но мне попалась статья журнала «За рулём», где они опытным путём выяснили, что у ВВ проводов более низкого сопротивления дела обстоят немного лучше, чем у тех, у которых сопротивление было выше. То есть, качество горения было максимальным при использовании проводов более низкого сопротивления.

Провода нулевого сопротивления плюсы и минусы

Сразу стоит оговорить, что проводов нулевого сопротивления не бывает. Бывает низкое, стремящееся к нулевому. Но мы их будем называть — провода нулевого сопротивления. Так просто проще и меньше букв.

Допустим, у проводов, о которых пойдёт речь далее сопротивление заявлено 13 Ом/км.

Для начала рассмотрим несколько страшных доводов против проводов нулевого сопротивления. Своеобразный рейтинг страшилок. Активное и индуктивное сопротивление проводов рассматривать не будем, а оставим его для школьников 7-го класса.

Страшилка №1 — при коротком замыкании электродов свечи, катушка выйдет из строя, если провод будет нулевого сопротивления.

Во-первых, катушка зажигания больше боится обрыва в высоковольтной цепи, нежели замыкания. Именно поэтому категорически запрещено отключать ВВ провод при работающем двигателе для проверки искры или, допустим, при измерении компрессии. В таком случае необходимо либо отключать катушку полностью и по низкой цепи, либо использовать разрядник

Во-вторых, короткого замыкания не будет даже если электроды свечи возьмут и замкнутся. В каждой свече уже есть встроенное сопротивление около 5 кОм

И если Вы читали учебник физики за 7 класс , то должны знать, что у резистора может быть неисправность только в одну сторону, т.е. он может только увеличить своё сопротивление, а уменьшить не может. Так что КЗ там и не пахнет.

Страшилка №2 — провода с нулевым сопротивлением можно ставить только на старое контактное зажигание, а то будут помехи

А мне кажется, что наоборот. Помехи в большей своей части появляются как раз в контактной системе зажигания из-за наличия этих самих контактов. Особенно в распределителе.

Практика показала, что никаких видимых и слышимых помех нет при установке проводов нулевого сопротивления. По крайней мере на Шевроле Лачетти.

Страшилка №3 — провода с нулевым сопротивлением можно ставить только на старое контактное зажигание, так как там ниже напряжение во вторичной цепи

Заявленное рабочее напряжение провода ПМВК, с номинальным наружным диаметром 6,8 мм и практически нулевым сопротивлением составляет 25 кВ. Не максимальное, а рабочее!

Страшилка №4 — всё сгорит, к чертям собачьим при установке проводов нулевого сопротивления. И ЭБУ тоже.

Это самое страшное развитие событий, описанное в духовной книге, под названием «Физика для седьмого класса». Сказания в ней наводят ужас и порчу на всех, кто хочет поставить провода нулевого сопротивления.

Конечно, ЭБУ может когда-нибудь сгореть. По любой причине. Но вряд ли это будут провода.

Стоит также отметить, что в системе зажигания Double ignition system (DIS) вторичная цепь катушки зажигания не имеет непосредственной электрической связи с первичной цепью.

Страшилка №5 — почему производители не делают такие провода? Потому что это страшно опасно!

Почему же не делают? Мне иногда попадались такие. Например, Pro.Sport. У них сопротивление не в килоомах, а в Омах.

Ну а большинству производителей оно не нужно. Конвейер клепает, продажи идут, прибыль капает. Что ещё нужно? Все с одной бухты дешёвого провода, с непонятно какой жилой, отрезают свою часть пирога и в ус не дуют.

Да и дешевле так. Представляете во сколько дороже встанет делать провода с медной жилой? А за год? А за два? Это же километры провода и тонны меди.

Да и внедрять новые технологии — это лишние расходы и лишний раз напрягать мозг. Вон, NGK и Bosch до сих пор не могут внятно объяснить причину появления желтого ободка на изоляторах свечей.

Страшилка №6 — в «мурзилках» написано, что ВВ провода должны быть 3 кОм

Во всех мурзилках, которые я видел, было чётко написано, что свечные провода должны быть НЕ БОЛЬШЕ 3 кОм. Про НЕ МЕНЬШЕ ничего нигде не указано. Думаю, суть понятна.

Теперь поговорим о плюсах высоковольтных проводов нулевого сопротивления.

Данные провода стоят уже у многих и я слышал только положительные отзывы. В этой статье так же будут использоваться отзывы, мнения и любезно предоставленные фотографии участников нашего сообщества.

Отдельную благодарность хочу выразить участнику нашего сообщества Sptop за целеустремлённость, поддержку и предоставленный материал.

Не буду долго и много расписывать все достоинства и положительные моменты после установки проводов нулевого сопротивления, но основные отмечу:

Практически одинаковое сопротивление проводов на каждую свечу. Почитатели учебника физики за 7 класс могут возразить, что при таком напряжении это сопротивление почти не оказывает влияния. Спешу их опередить и сказать, что я не говорю о влиянии, а говорю о факте одинакового сопротивления на каждый цилиндр, что является несомненно лучше, чем разница в несколько кОм.
Двигатель работает на много ровнее
Замечено снижение расхода топлива
Пропадают провалы
Значительно улучшается пуск двигателя. Особенно в мороз.
Увеличивается приемистость двигателя на низких оборотах
Эти провода надёжнее и долговечнее стандарта. А из-за применения одного силикона, не дубеют на морозе, не пересыхают от старости и температуры, в отличие от тех, где есть прослойка ПВХ.
Цена. Метр провода ПМВК у нас можно купить за 30-40 грн. (1-1,5 usd). На Лачетти 1,6 и 1,4 необходимо примерно 1510 мм провода на один комплект:
1-й цилиндр 460 мм.
2-й цилиндр 430 мм.
3-й цилиндр 410 мм.
4-й цилиндр 210 мм.
Ну и самое главное — это ощущения изменений. Вот так реагируют люди, установившие силиконовые провода нулевого сопротивления: Сделал и установил провода R>>>0
Не реальные ощущения, даже не поверил с первого раза,
думал не завелась, ан нет, работает, да как
Ни какой тряски вообще. На включаемые энергопотребители
практически не реагирует, очень очень слабо.
Трогается даже на холодную без дерготни и ПРОВАЛА
та самая яма при увеличении с хх на норм. обороты.
Я думал у меня сцепление помирает, ан нет, ВВ провода блин.
В общем я в шоке и доволен очень.

Провода нулевого сопротивления своими руками

Как изготовить провода нулевого сопротивления своими руками? Очень просто. Весь процесс можно условно разделить на 4 этапа:

покупка двух метров провода ПМВК
разделать старые провода и пустить их на донорство для новых
соединить новые провода с наконечниками от старых проводов
испытать положительные или отрицательные эмоции после установки и сообщить об этом всему миру.

Читать еще: Как проверить реостат печки тестером

Теперь кратко пробежимся по каждому пункту отдельно.

Где купить провода нулевого сопротивления

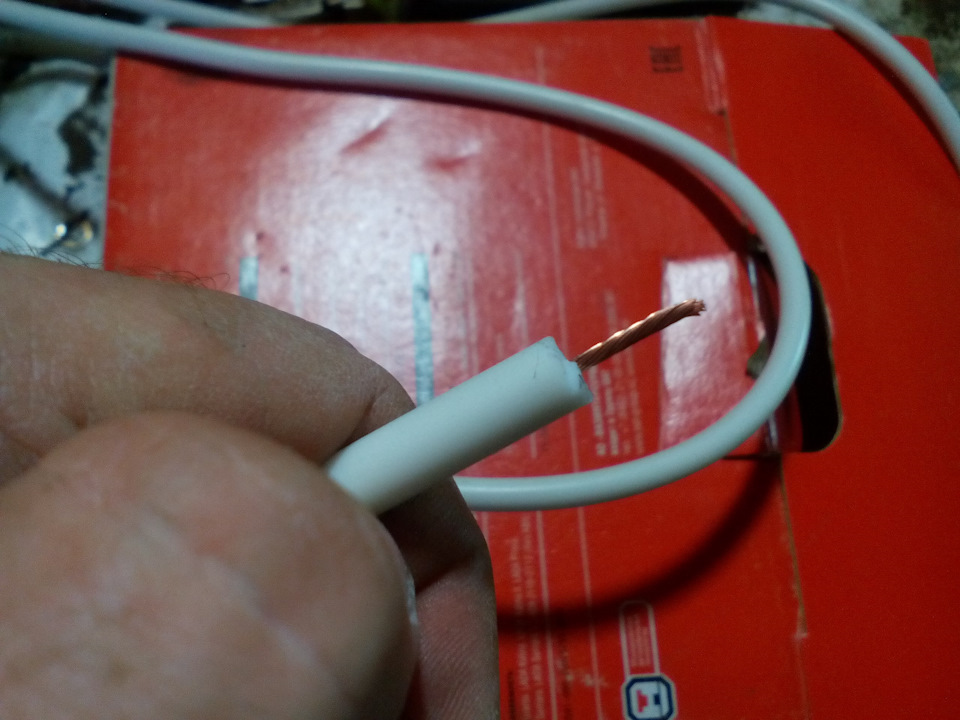

ПМВК — провод монтажный высоковольтный с многопроволочной медной жилой (ТПЖ) с кремнийорганической изоляцией «СИЛИКОН», нераспространяющий горения.

Высоковольтный силиконовый провод ПМВК, применяется:

в высоковольтных установках малой мощности, для монтажа электрооборудования
для монтажа наружной световой рекламы с неоновыми комплектующими. Используется для соединения (монтажа) элементов газосветных ламп, как между собой, так и с источником их питания различных видов (электромагнитных или электронных);
для изготовления высоковольтных проводов зажигания с низким сопротивлением (сопротивление провода ПМВКл 1,5-25 кВ составляет 13,7 Ом/км).

Сейчас купить его уже не сложно в интернете. Допустим, в Украине есть несколько магазинов по продаже данного товара с ценой 30-40 грн./м.

Также имеются разные цветовые решения и возможность приобретения даже наконечников, чтобы не тратить время на разделывание старых проводов.

Вот приобрели провода черного цвета с лужёной медью для следующего комплекта ВВ проводов

Примерная табличка для выбора выглядит так:

Communities › Сделай Сам › Blog › Высоковольтные провода “нулевого сопротивления”

Уже давно слышал про провода нулевого сопротивления, в сети полно информации, в том числе и у популярного Наиля много видео на эту тему.

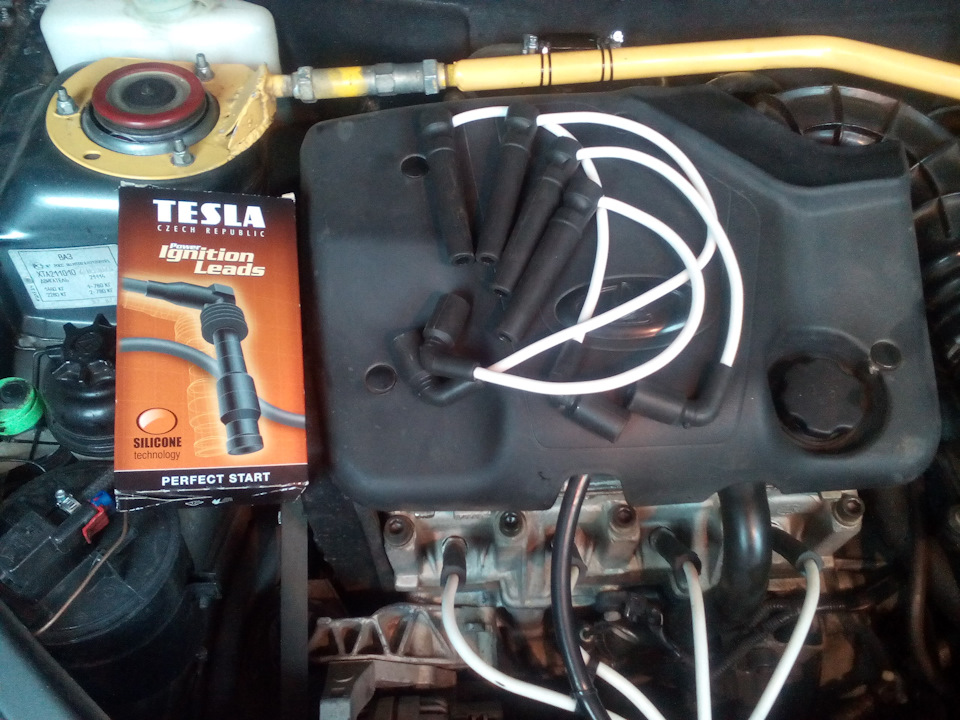

К примеру, ВВ провода тесла, слон имеют сопротивление 6-8 кОм (6 000 — 8 000 Ом). Для достижения цели я два года назад устанавливал высоковольтные провода с минимальным сопротивлением Bautler, сопротивление у них 1,4 -1,7 кОм. На этих проводах, машина стала поинтереснее))) Еще бы, на столько уменьшить сопротивление. Ни для кого не секрет, что чем меньше сопротивление в проводнике, тем лучше и мощнее искра.
Очень много написано, что для инжектора обязательно нужно сопротивление! НО, очень большое НО, нигде и никто не может обосновать это. Может, кто-то здесь обоснует! Просто писать, что “сопротивление нужно и все тут” нет смысла (ругаться ни с кем не буду). Нужны пруфы!
Попробую поразмышлять на эту тему! По этим проводам “бежит” разряд с очень большим напряжением! И, естественно, так как это работает по принципу разрядника, то будут помехи, на уровне радиолокации. Чем больше сопротивление, тем меньше помех будет, чем меньше сопротивление, тем больше! Может даже, ПВО не верно сработает))) Кстати, есть определенные нормы на помехи от авто (читал документ Евросоюза), скорее всего, оттуда растут ноги.
Мы это уже проходили с выхлопом! Обычный выхлоп, евро 2, евро 3 и так далее. Душат машины!
Кстати, в свечах тоже есть резистор. Например, я замерил свои старые свечи NGK и они показали сопротивление около 6 кОм.
Забегая вперед скажу, что помех нет на радио с этими проводами, хотя у меня активная антенна Бош на стекле.
А теперь самое интересное — изготовление:
Купил силиконовые трубки октан корректора от ВАЗа классики. Это послужит отличной изоляцией. Проход у них тонкий, зато оболочка толстая!

Под эти трубки подобрал нужный автомобильный провод с медной жилой. Нужно, чтобы провод очень плотно влазил в трубку. Подошел провод сечением 1,5 кв мм.
Также разобрал старые провода, нам нужны металлические наконечники и резиновые пыльники от них.

Далее, нарезал трубку по размерам
Для того, чтобы просунуть провод в трубку использовал жидкий ключ, силиконовую смазку. Провод просто так не пошел, под моим натиском, заходит на 5-7 см и все. Протягивал провод с помощью плетенки от спиннинга, привязывал к проводу и со смазкой протягивал провод плетенкой. Получилось быстро и легко. И провод сидит очень плотно в оплетке! Вот они)) Потом нужно будет обрезать провода, чтобы все было эстетично, красиво и функционально))

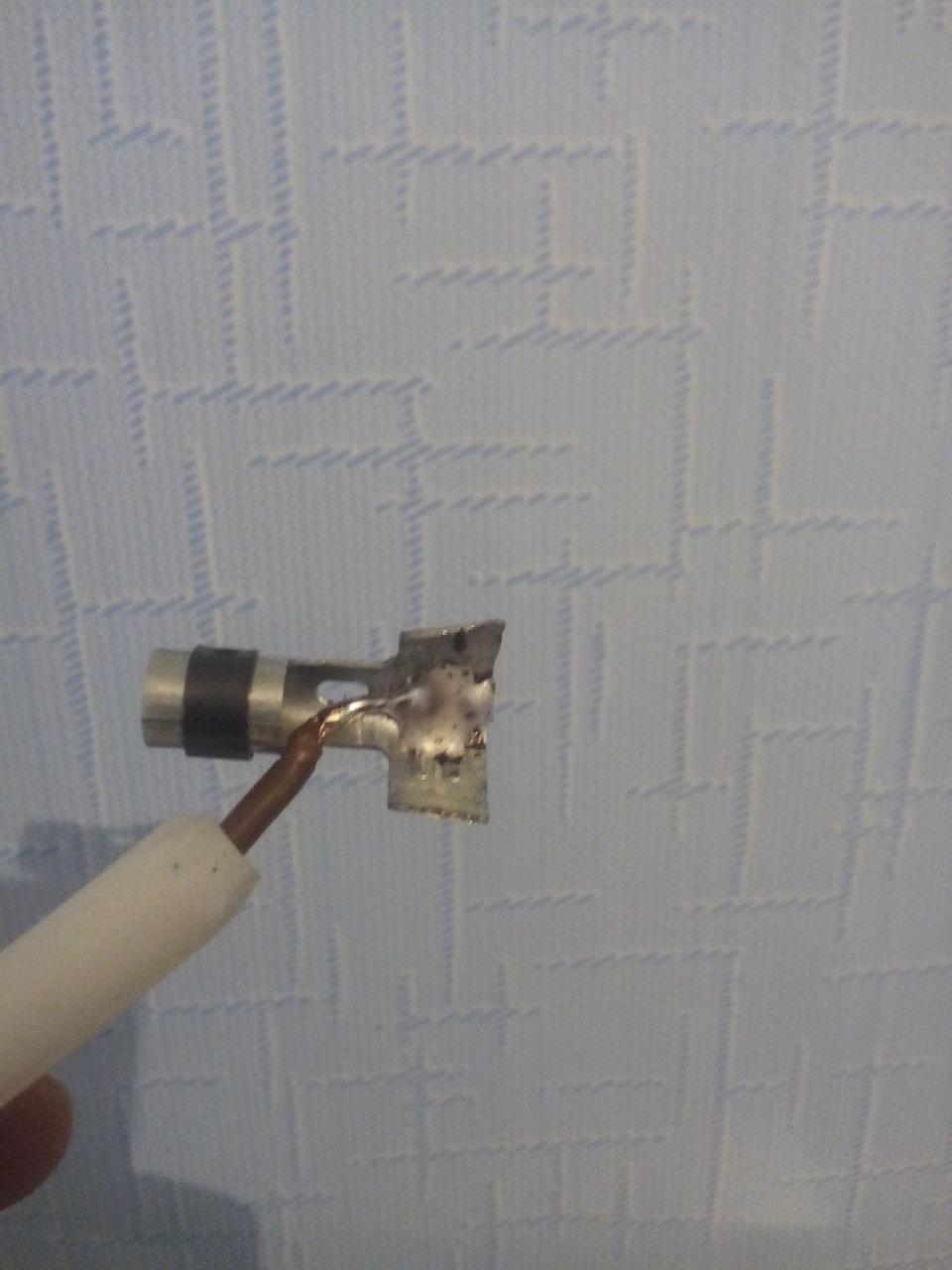

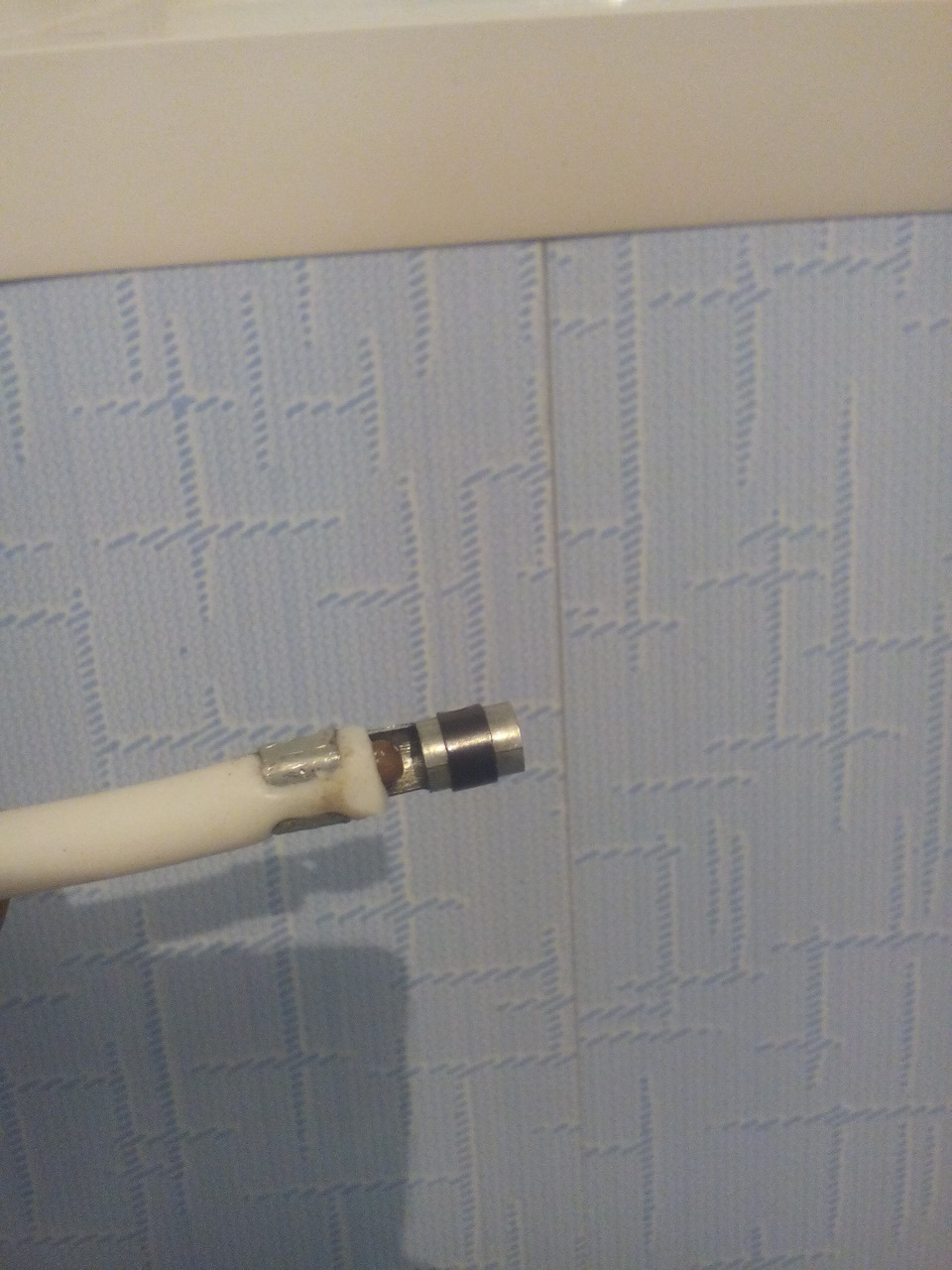

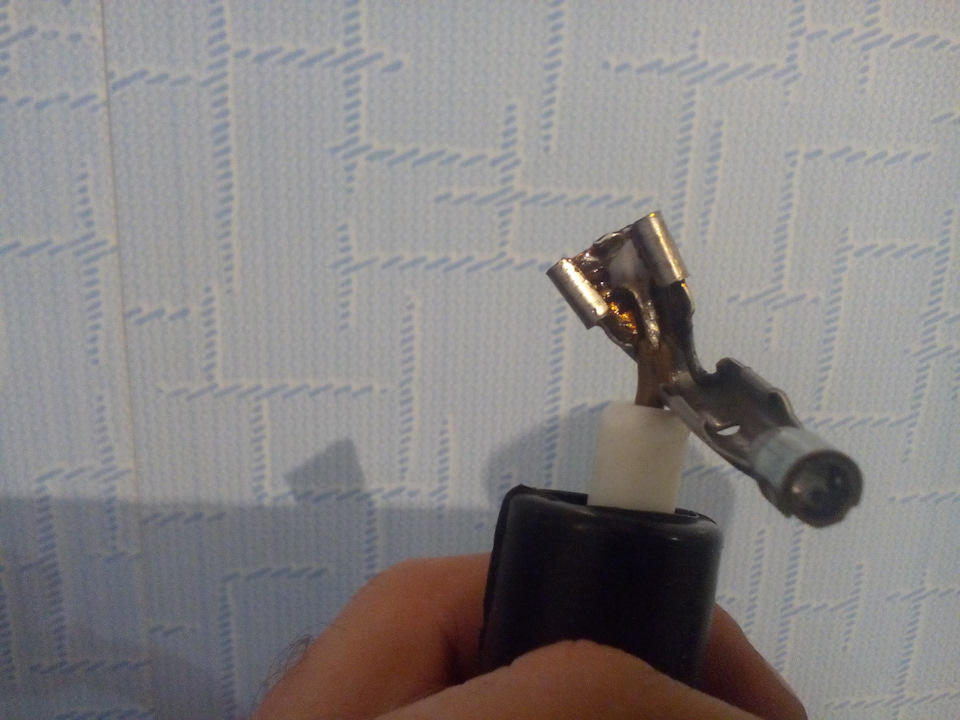

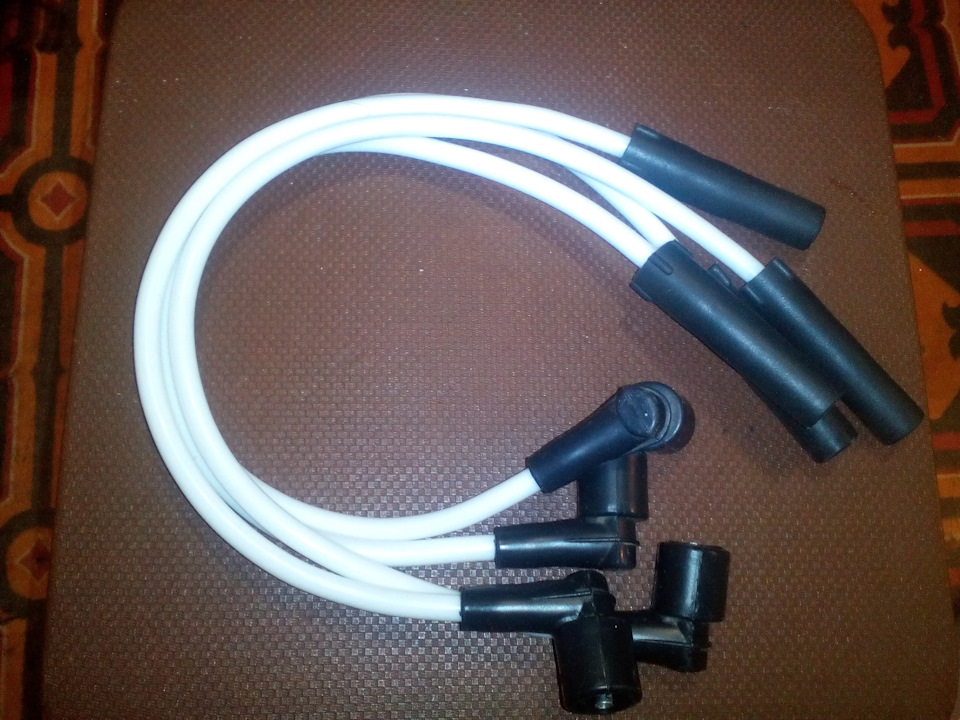

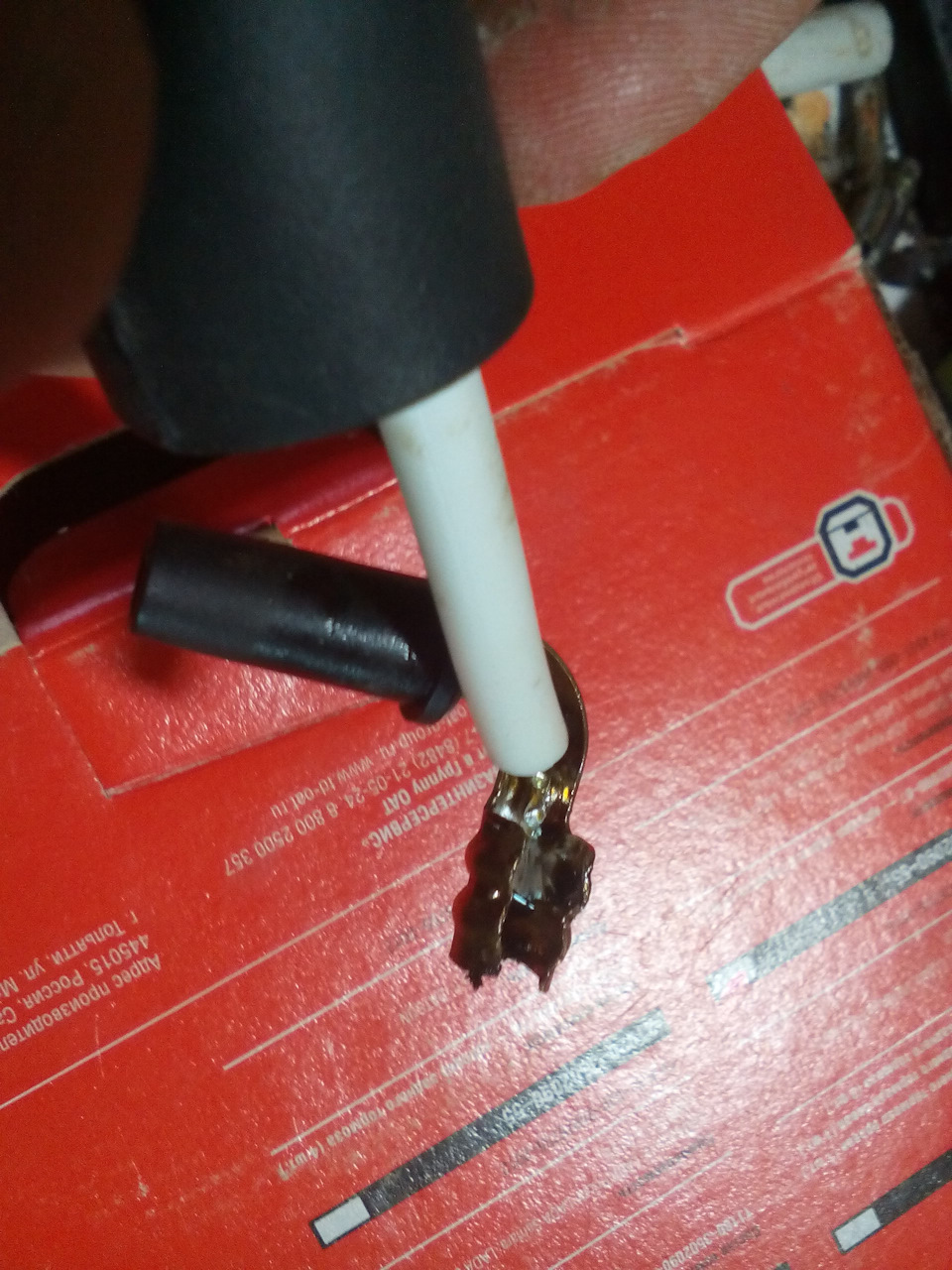

Далее, натягивал резиновые пыльники на провода и паял наконечники (на фото видно, как нужно подрезать провод). После пайки обжимал наконечник.

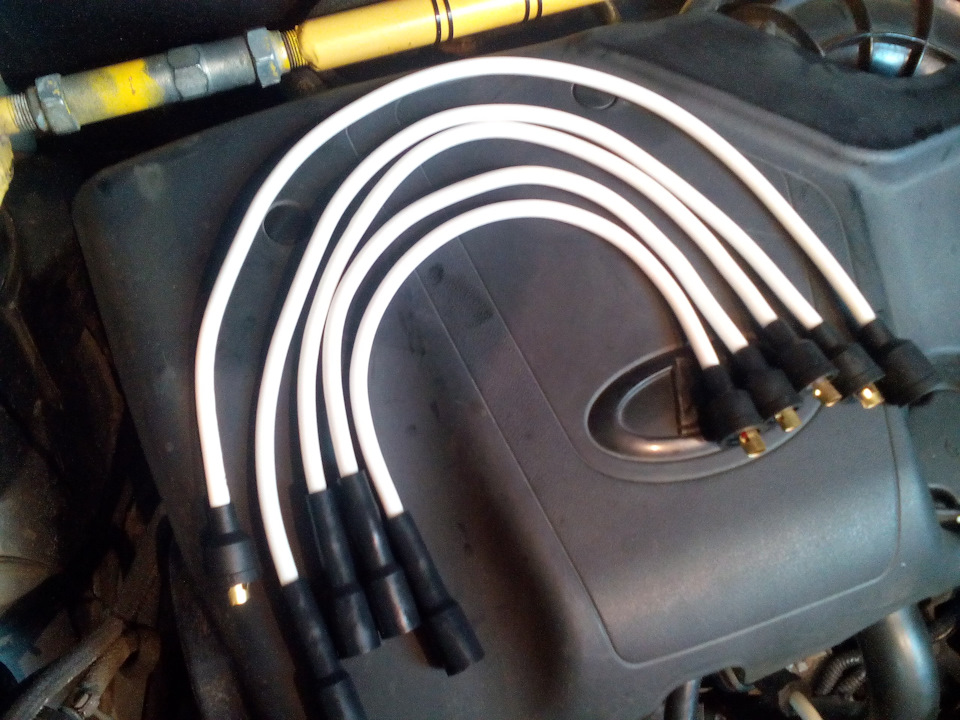

Замерил сопротивление на них и офигел — 1,5 — 1,6 Ом. В сравнении с теслой — 8 000 Ом. и баутлером 1700 Ом. Диаметр у них получился почти 9 мм, Баутлер 7 мм
_________________________________________________

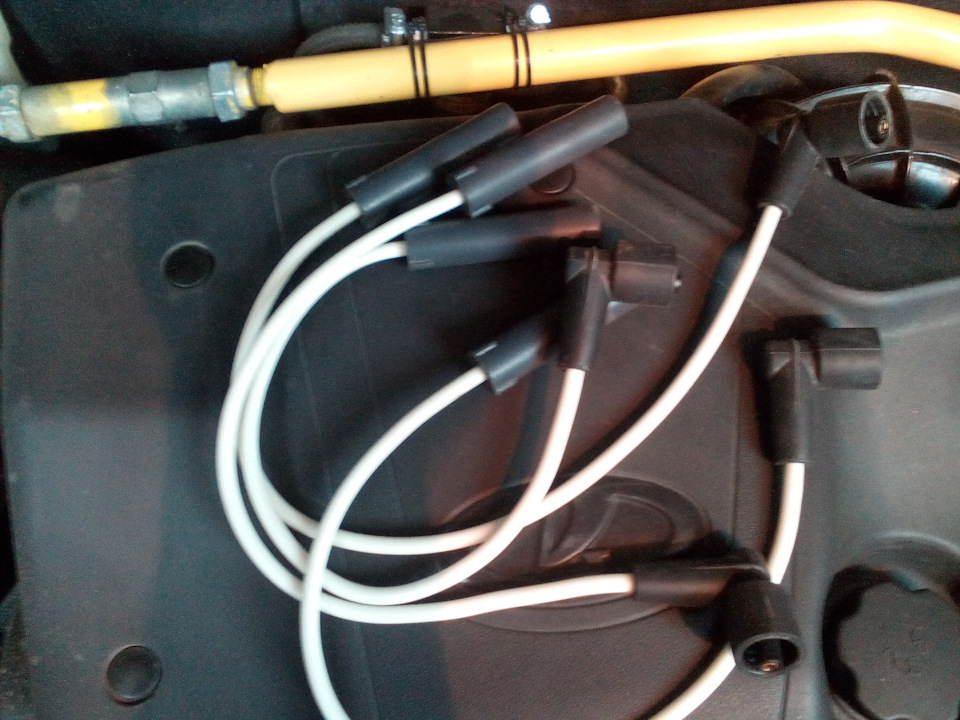

Где-то через полгода сделал провода по другому принципу (на другое авто).

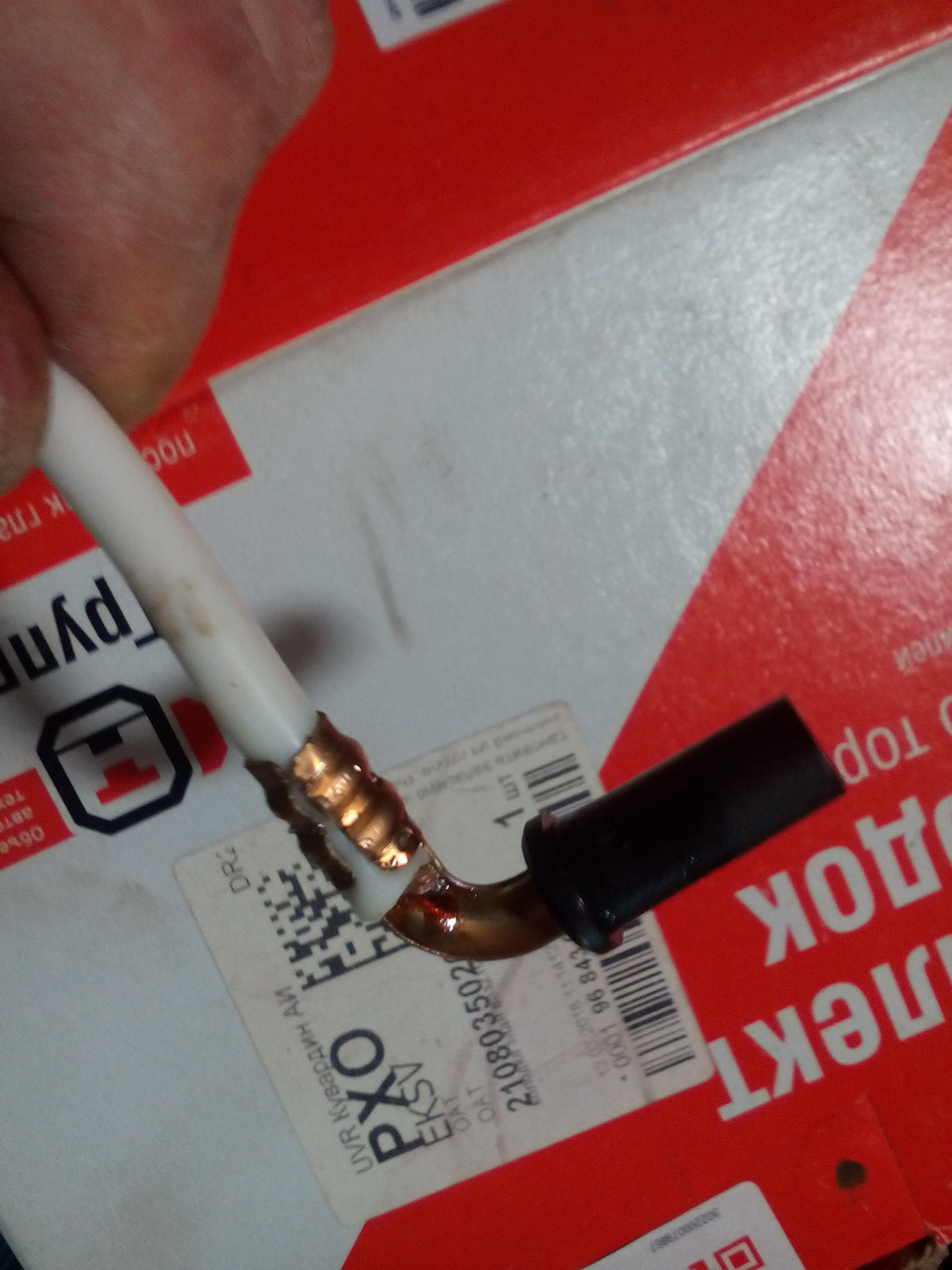

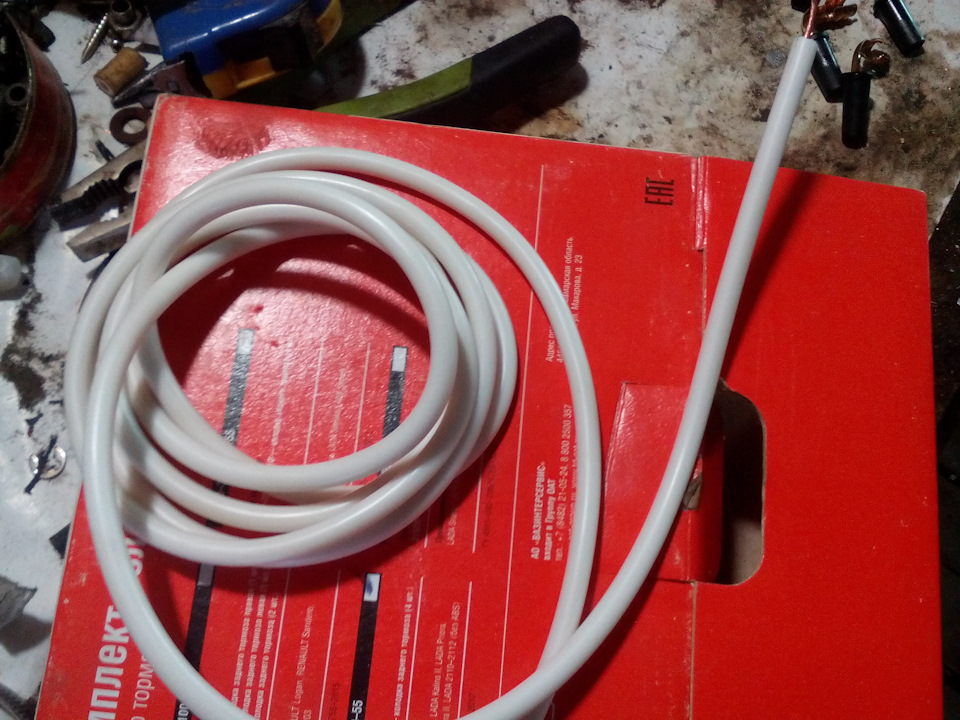

Решил попробовать готовый провод ПМВК, он же, в простонародии, для неоновой рекламы. Смысл тот же, только медная жила в заводских условиях облита силиконом))) Единственное различие, это сечение провода, тут оно 1 кв мм, а я использовал 1,5 кв мм, также итоговый диаметр этого провода чуть более 6 мм, а моих около 9 мм. Сопротивление на них вышло 1,6 Ом, не путаем с кОм, что в 1000 раз больше.

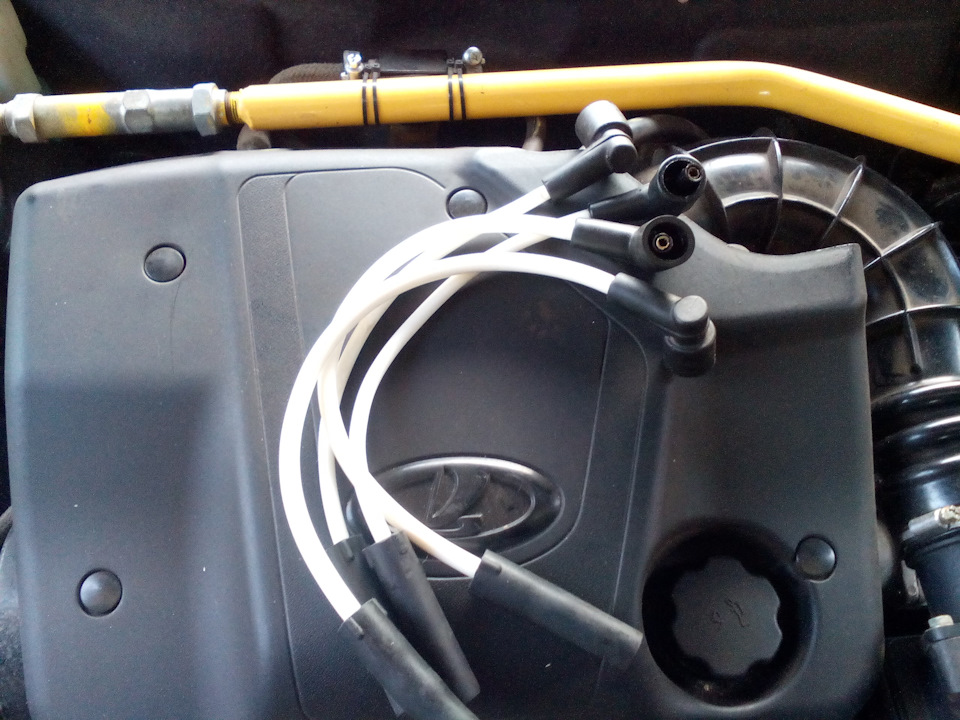

В темноте смотрел, не пробивают! На первых проводах проездил почти год, на вторых отец проездил полгода. Тестируем дальше!
А теперь об ощущениях, заводится мгновенно. раньше у меня тоже проблем не было никогда с пуском, но теперь запуск намного лучше, быстрее! Машина стала другая. как будто, под капотом стоит ВАЗовский 16-рь!

Также, за это время сделал несколько комплектов для друзей.

Закрыл комменты, ввиду неадекватного поведения некоторых личностей! За сутки набили более 300 комментов

Участники сопротивления

Заявленный производитель — Master Sport Automobiletechnik, Германия

Ориентировочная цена — 930 руб.

Читать еще: Как понять что надо менять свечи зажигания

Указанная применяемость — «Лада-2110» 16v (на наклейке!)

+ Самые дешевые из немецких проводов.

— Низкие показатели работы мотора.

Заявленный производитель — Caesar «Цезарь», ЗАО «ДиГ»

Ориентировочная цена — 780 руб.

Обозначение — ВАЗ-2112 D&G

Указанная применяемость — ВАЗ-2112 16 клап.

+ Невысокая цена, пониженное сопротивление кабеля.

— Большой разброс сопротивлений проводов по отдельным цилиндрам.

Заявленный производитель — SLON, ОАО «Егоршинский радиозавод», Россия

Ориентировочная цена — 710 руб.

Указанная применяемость — ВАЗ-2112 16 кл.

+ Неплохое качество изготовления, средние моторные показатели при низкой цене.

— Самая большая неравномерность сопротивлений линий зажигания по отдельным цилиндрам.

Заявленный производитель — Jan Мог

Ориентировочная цена — 655 руб.

Указанная применяемость — ВАЗ 2112 16 кл.

+ Среднее качество при минимальной цене.

— Слишком мягкий свечной наконечник. Довольно высокая неравномерность сопротивлений по цилиндрам.

Заявленный производитель — «ХОРС», С.-Петербург

Ориентировочная цена — 760 руб.

Обозначение Класс люкс d 7 мм ВАЗ-2110i-16v

Указанная применяемость ВАЗ 2110i 16v

+ Невысокая цена при достаточно высоких показателях.

— Изрядный разброс сопротивлений (не линейных, а общих).

Заявленный производитель — NGK Spark Plug Europe Gmbh, ЕС

Ориентировочная цена — 1570 руб.

Указанная применяемость Lada 2110, 2111, 2112, 2113

+ Хорошие цифры по части экологии.

— Высокая цена, повышенное сопротивление провода,ухудшающее характеристики двигателя.

Заявленный производитель — Champion, Federal-Mogul, ЕС

Ориентировочная цена — 1900 руб.

Указанная применяемость — Lada 2110, 2111 16v 1,5i

+ Хорошие экологические показатели.

— Несуразная цена. Русский текст — только на убогой нашлепке на коробку.

Заявленный производитель — Pro.Sport, США

Ориентировочная цена — 1190 руб.

Указанная применяемость — 2112i

+ Высокие моторные показатели, причем за реальные деньги.

— Прокол с описанием и упаковкой: где русский язык?

Заявленный производитель — Finwhale Gruntech Gmbh, Германия

Ориентировочная цена — 1270 руб.

Указанная применяемость — ВАЗ 2108 — 2112i 16v

+ Сбалансированные цена и качество. Лучший показатель по токсичности.

— Непонятная экономия на количестве защитных чехлов.

Заявленный производитель — PVL, Германия

Ориентировочная цена — 1125 руб.

Обозначение — 8 71 498

Указанная применяемость — ВАЗ 2110–2115 с инжекторным, 16-клапанным двигателем

+ Высокие моторные показатели, оправданная цена.

Особенности высоковольтных проводов зажигания

Классический провод высокого напряжения автомобиля не отличается от обычного медного одножильного кабеля, кроме мощной защиты от излучения высокого напряжения. Изоляционный слой изготавливается из разных материалов. По мере развития технологий, производители все чаще останавливаются на мощном и эластичном материале – силиконе.

Устройство высоковольтного провода

До 30-х годов прошлого века, влиянием импульсных помех на приборы автомобиля пренебрегали. Сопротивление медной жилы было близко к нулю. С появлением автомобильных радиоприемников, выяснилось, что наводки от высоковольтных электрошнуров создают настолько сильные радиопомехи, что устройства трещат и не могут являться источниками приятного звука. Инженеры придумали устанавливать последовательно с токонесущей жилой, резистор 4-15 кОм. Это снижало радиопомехи.

Современные высоковольтные провода изготавливаются с проводящим слоем из графита сопротивлением 5-20 кОм. Они могут использоваться без дополнительного ограничителя тока.

Также используются витые стальные жилы, укрепленные прочными нитями из кевлара, с ферримагнитным сердечником.

В качестве изоляторов, используются материалы:

полиэтилен;
поливинилхлорид;
феропласт;
силикон;
металлическая навивка, как экран.

Изоляция представляет собой комбинированные слои, отличающиеся наличием одного или другого компонента в зависимости от предпочтений производителя.

Симптомы и неисправности высоковольтных кабелей

Среди основных симптомов:

двигатель троит;
неоправданно резко изменяется тяга;
мотор глохнет, плохо заводится;
повысился расход топлива;
увеличился выброс CO;
ВВ провода искрят;
снизилась мощность двигателя.

Симптомы показывают, что неисправность вызвана неполным сгоранием топлива и связана с системой зажигания, хотя подобные признаки поломок характерны и для других систем авто.

Диагностика высоковольтных проводов

Если вы обнаружили вышеуказанные неисправности в работе авто, то обратите внимание на высоковольтные провода зажигания. В современных машинах они работают достаточно долго, более 100 тыс. км. Но в машинах, которые прошли всего лишь тысячу километров, но простояли в гараже без движения больше пяти лет бывают такие же проблемы. В изоляции появляются микротрещины, и кабель пробивает высоким напряжением на корпус.

Найдите темное место, лучше в гараже, очистите провода от гари и смазки. Заведите двигатель и посмотрите, что происходит под крышкой капота. Вы увидите легкое свечение вокруг бронепроводов. Если не увидите, а двигатель работает, то это совсем хорошо. Но если свечение выражено ярко или провода искрят, то это признаки нарушения диэлектрика.

Иногда в утечках виноваты смазка или масла, попавшие в наконечники. В этом случае напряжение становится крайне опасным источником возгорания авто.

Легко диагностировать систему зажигания по звуку аудио системы. Метод подходит только для владельцев автомобилей со старыми аналоговыми магнитолами. Как только начинаются проблемы с кабелями, магнитолы трещат по звуку и никакие фильтры питания не помогут.

Как проверить бронированные провода? Определить, какой именно из них неисправен можно с помощью обычного аналогового или цифрового тестера. Проверка высоковольтных проводов не требует квалификации электрика, достаточно уметь пользоваться мультиметром и помнить, что независимо какую продукцию вы используете, смазка на изоляции должна быть тщательно очищена.

Типы проводящих жил высоковольтных кабелей:

медь;
медь со встроенным резистором;
графит;
витая стальная навивка на диэлектрик.

В первом случае сопротивление высоковольтных проводов будет приближаться к нулю, в трех последующих должно колебаться от 4 до 20 кОм в зависимости от марки. Если мультиметр отображает показания выше, то это признак непригодности шнура. Смазка, на неочищенном щупе и грязная поверхность изоляции исказят показания прибора. Смазка может быть токопроводящей и, замеряя сопротивление жилы, вы можете на самом деле видеть результат сопротивления смазки а не провода.

Проверка тестером не сможет выявить нарушения диэлектрика и проблемы с контактами в зажимах, если они покрыты смазкой.

Как проверить высоковольтные провода без мультиметра? Только поднеся их оголенным концом к корпусу авто. Наличие искры обозначает исправность цепи. Искра должна быть мощной и стабильной.

Во время измерений обязательно изгибайте оплетку и изоляцию, особенно в местах крепления коннекторов. Если показания прибора изменяются, то девайс ненадежен, и его лучше заменить.

Как изготовить и заменить ВВ кабель самостоятельно

Например, вы определили, что бронированный шнур четвертого цилиндра пробивает на корпус или в полном обрыве и не влияет на свечу. Необходима замена.

Замена высоковольтных проводов простая операция, которую может выполнить любой автолюбитель.

Надежнее приобрести полный комплект. Практика показала, что изделия одного производителя произведенные в одно и то же время выходят из строя почти одновременно.

Если это дорогое для вас решение, то можно сделать бронепровода самостоятельно. Это будет намного дешевле. Прежде чем сделать их своими руками определитесь, что схема подключения вам понятна.

Чтобы сделать комплект своими руками достаточно приобрести:

силиконовый вакуумный шланг с диаметром 7-8 мм;
наконечники, можно использовать старые, если они в хорошем состоянии;
медный многожильный шнур с любым подходящим сечением;
полуваттные резисторы с номиналом 1-1,5 кОм.

Добавочный элемент, необходимый для сглаживания радиопомех в современных автомобилях, должен быть в пределах 10-20 кОм. Если установить один элемент такого номинала, то велика вероятность его выхода из строя во время пиковых нагрузок. Лучше распределить нагрузку на несколько последовательно включенных приборов номиналом 1 кОм.

Цепочку спаянных своими руками резисторов, вставляем в силиконовый шланг, обрезаем и зачищаем. Затем обжимаем концы. Для улучшения контакта применяется графитовая смазка в местах соединений.

Если изоляторы трудно надеть, помогает смазывание их в мыльном растворе.

велика вероятность нарушения пайки контактов, в условиях высокой температуры;
зависимость линейки от одной детали;
трудность определения вышедшего из строя элемента.

Если вы решились сделать кабели своими руками, то не забывайте, что высоковольтные провода нулевого сопротивления подключаются только через последовательное сопротивление.

Высоковольтные провода порядок их подключения

Если крышка трамблера установлена своими руками правильно, то схема подключения высоковольтных проводов будет такой:

вывод трамблера, смотрящий в сторону переднего бампера, к первому цилиндру;
наконечник, смотрящий вниз, к третьему цилиндру;
смотрящий назад, к четвертому цилиндру;
смотрящий вверх, ко второму цилиндру;
центральная токонесущая всегда идет на катушку зажигания

Не забывайте, что порядок подключения высоковольтных проводов в автомобилях такой, что их длина не позволит сделать неправильное соединение. Поэтому старайтесь, изготавливая шнуры своими руками, следовать такому же принципу, чтобы не запутаться.
