Как снять дефлектор воздуховода на ваз 2114

Как заменить дефлекторы ваз 2114

Разбираемся как снять дефлекторы на ВАЗ 2114

Очень часто автолюбители сталкиваются с таким вопросом — как снять дефлекторы на ваз 2114? Возникает он в результате того, что при неаккуратном обращении с ними (к примеру, при попытке прочистить их с приложением усилий) они ломаются или вдавливаются внутрь. О том, как исправить эту ситуацию — и будет рассмотрено в сегодняшней статье.

Что такое дефлекторы и причины их поломки

Перед тем, как рассмотреть основную тему — как снять воздуховоды ваз 2114 и их сопла, следует сначала вкратце рассказать о том, что же они из себя представляют.

Дефлектор (по другому называемый сопло воздуховода либо воздушный отражатель) предназначен для отражения потока воздуха, движущегося от печки по специальному каналу (воздуховоду), и отклонения его в нужную сторону (в ту, которую захочет водитель или пассажир — для этого существует возможность отклонения направляющих дефлектора).

Благодаря особенностям своей конструкции и места расположения, боковые дефлекторы часто повреждаются в результате механических воздействий (например, при случайном нажатии). Кроме этого, они могут сломаться и при попытке прочистить их жестким предметом (отверткой или ножом) с приложением значительных усилий.

Как демонтировать центральные дефлекторы и установить новые

Снятие дефлекторов может потребоваться в одном из следующих случаев:

  1. они засорились, и требуется их прочистка;
  2. необходима более глубокая прочистка системы со снятием воздуховодов;
  3. дефлекторы оказались вдавленными внутрь воздуховода;
  4. дефлекторы сломаны и требуется их замена.

В любом случае, какой бы ни была причина их демонтажа, выполнить его довольно просто и не требует большого количества свободного времени либо специального инструмента. Весь процесс снятия и обратной установки происходит всего в несколько этапов, первый из которых — снятие щитка приборной панели.

Для того, чтобы это сделать, необходимо:

  1. отсоединить аккумулятор;
  2. снять приемник/магнитолу, отсоединить от нее жгут кабелей;
  3. снять экраны центральной консоли;
  4. демонтировать прикуриватель, отсоединив жгут подходящих проводов;
  5. вынуть лампочку подсветки пепельницы и отсоединить подходящие к ней провода;
    вынуть все выступающие кнопки и ручки регулировок (для этого необходимо аккуратно поддеть их отверткой);
  6. открутить крестообразной отверткой саморезы, удерживающие щиток панели приборов (по одному слева и справа);
  7. выкрутить два самореза, расположенных над приборной панелью и два самореза, находящихся под ней;
  8. поддеть и вынуть заглушку обогрева заднего стекла;
  9. выкрутить крестообразной отверткой саморез, расположенный под этой заглушкой;
  10. отвести панель назад и вправо;
  11. выполнить отсоединение всех колодок со жгутами проводов от выключателей и бортового компьютера.


После того, как панель полностью отсоединена, можно демонтировать и сами дефлекторы. Для этого нужно выкрутить три самореза, отвечающих за крепление центральных дефлекторов. Один из них располагается под их корпусом, другие два — по его бокам. После этого остается только снять дефлектор, прочистить его (если это необходимо), и установить обратно.

Сборка передней панели и ее монтаж выполняются также по вышеописанной схеме, но в обратной последовательности.

Перед тем, как установить дефлекторы на свое место, весьма полезным будет обклеить их периметр звукопоглощающим материалом, таким как моделин.

Замена боковых дефлекторов

Теперь рассмотрим то, как снять дефлекторы обдува салона ваз 2114, расположенные по бокам (а сделать это достаточно просто — крепятся они вовсе без применения саморезов, а удерживаются за счет восьми защелок). Первые 4 из них находятся снаружи — две в верхней части под накладкой и две в нижней.

Для того, чтобы их отжать, следует воспользоваться тонкой отверткой либо прочным лезвием ножа. Также, для того, чтобы избежать царапин на поверхности отражателя, следует подложить под инструмент мягкую тряпочку. После того, как наружные защелки открыты, остается отсоединить корпус дефлектора от корпуса воздуховода (который держится за счет оставшихся четырех защелок) и вынуть его.

Установка отражателя на место производится точно также, но в обратной последовательности. Весьма полезным действием перед монтажом (как в случае, когда выполняется замена дефлекторов отопителя ваз 2114 на новые, так и при установке на прежнее место старых после очистки) будет проклейка всего периметра их корпуса шумоизолирующим материалом, одновременно играющим и роль уплотнителя (например, моделином или его аналогами).

При открывании защелок бокового отражателя следует подложить под отвертку или нож мягкий материал — это предохранит корпус от повреждений и царапин.

Демонтаж воздуховодов

Иногда кроме снятия дефлекторов приходится снимать и сами воздуховоды (понадобиться это может в случае их повреждения либо сильного засорения).

Для того, чтобы выполнить их демонтаж, нужно:

  1. снять дефлекторы (как это сделать, было описано выше);
  2. снять приборную панель, выкрутив саморезы крепления;
  3. отсоединить боковые воздуховоды (левый и правый), выкрутив по два самореза, крепящих их к центральному воздуховоду;
  4. отсоединить центральный воздуховод, выкрутив три самореза — один в центре и два по краям.

После того, как воздуховоды будут прочищены либо заменены на новые, их установку и сборку выполняют по указанной схеме, но в обратной последовательности

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как снять воздуховоды ваз 2114

Дело было вечером, делать было нечего. Пришла в голову дурная мысль-подсветить воздуховоды печки. Вопрос-зачем? Ответ-х…его знает, просто по приколу, плюс искал инфу в нете по подсветке воздуховодов именно торпеды ВАЗ 2114, толком ничего не нашёл, только пару фоток готового варианта неизвестного исполнителя.

Инфы по снятию решеток тоже толком не увидел, поэтому чуть распишу, может комуто и понадобится. Сама решетка выглядит так

Всем привет! При покупке машина наблюдался такой неприятный момент, как самостоятельно закрывающиеся шторки центральных печных дефлекторов на кочках. Меня это очень напрягало, в магазинах у нас к сожаления такие дефицитные вещи не найти. И поэтому, когда я проживал недолгое время в Саратове, разыскал таки все 3 сопла(центральное и два боковых). Как раз в предновогодние праздники зашёл в би-би и увидел все сопла в единичном экземпляре, да ещё и со скидкой+карточка 5%. Недолго думаю, беру. По приезду домой решил заняться установкой. Как раз в день рождения своё.

Первым делом вытащил все кнопки, заглушки, бк и т.д. с торпеды.

Открутил все саморезы и благополучно снял накладку.

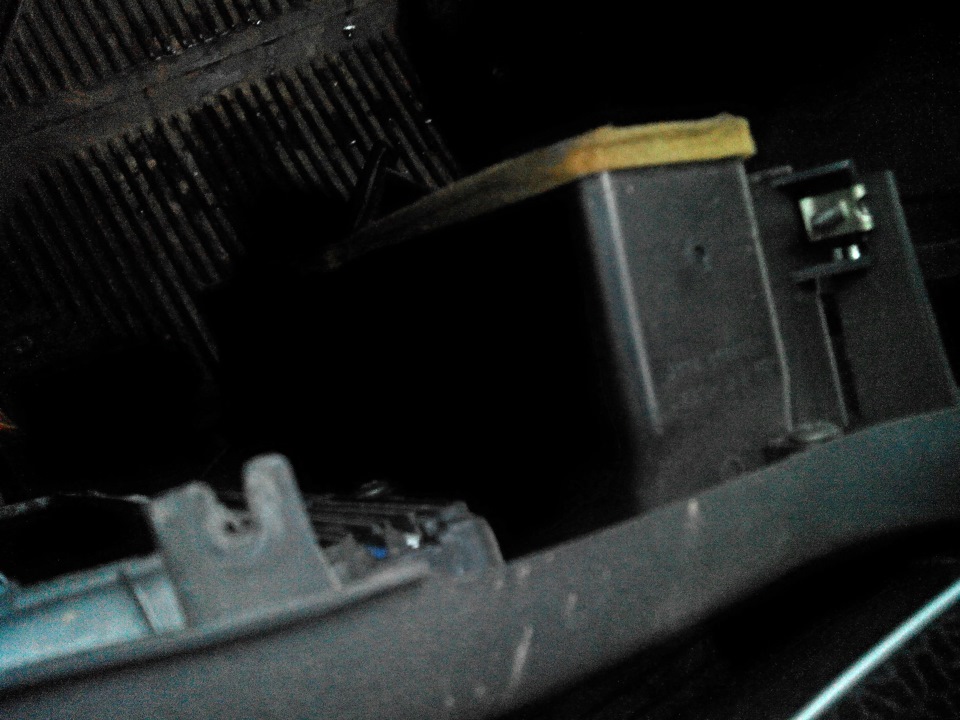

Замена элементарная, открутить всего три самореза и установить на место. Прежде чем ставить новый дефлектор проклеил его моделином или антискрипом, кому как удобнее.Так же проклеил и отводящий воздуховод внутри по периметру. Отводящий воздуховод внутри весь был в пыли, я так полагаю пыль скопилась ещё до установки адаптера салонного фильтра, так как ездил до этого совсем без фильтра. Всё хорошенько там протёр и благополучно приступил к обратной сборе, ах да нет же, прежде чем собирать провёл ещё проводок к панели, чтобы горел значок аварийки, в эту запись не залезет, так что в другой расскажу.

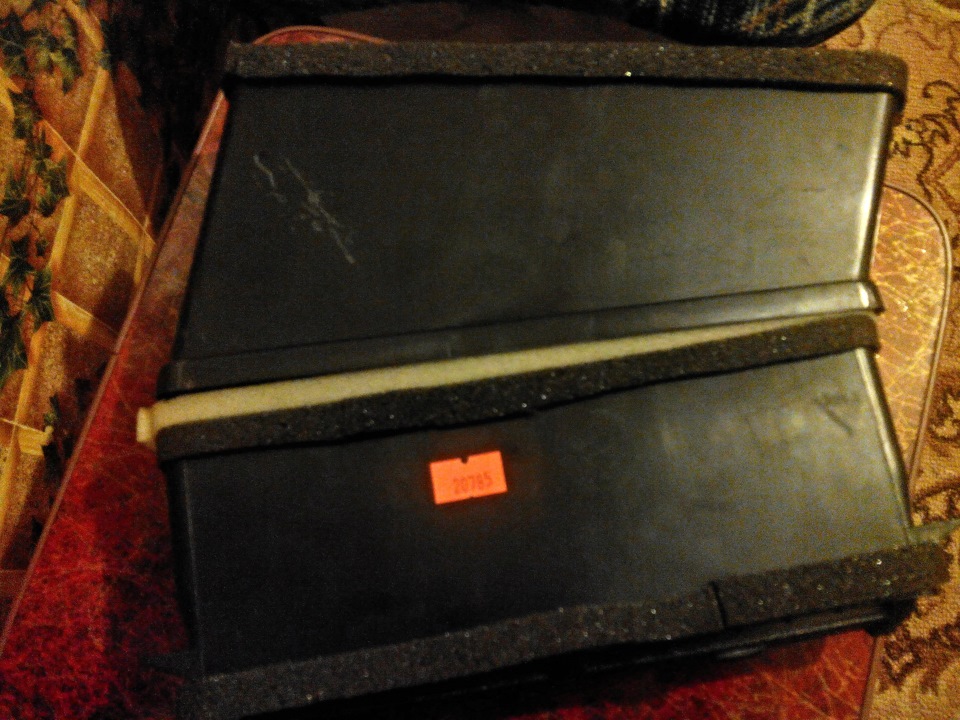

Дефлектор встал очень плотно, ели отцентровал его с воздуховодом.

Далее принялся за замену боковых. Начал с водительского. У меня он был вдавленный, так же как и пассажирский, в принципе можно было его отремонтировать, но я посчитал нужным всё же его заменить на новый, потому как машина уже не новая и пластик на них под выцвел.

Замена тоже достаточно простая, держится он на 8 защёлках( два сверху под накладкой и два снизу под накладкой, остальные четыре фиксируются в воздуховоде, так же, два сверху и два снизу). Понадобился ножик и плоская отвёртка, ах да, ещё лучше под отвертку и ножик подкладывать тряпочку, чтобы не царапать пластик.

Разбираемся как снять дефлекторы на ВАЗ 2114

Очень часто автолюбители сталкиваются с таким вопросом — как снять дефлекторы на ваз 2114? Возникает он в результате того, что при неаккуратном обращении с ними (к примеру, при попытке прочистить их с приложением усилий) они ломаются или вдавливаются внутрь. О том, как исправить эту ситуацию — и будет рассмотрено в сегодняшней статье.

Читать еще:  Как снять пассажирское сиденье

Что такое дефлекторы и причины их поломки

Перед тем, как рассмотреть основную тему — как снять воздуховоды ваз 2114 и их сопла, следует сначала вкратце рассказать о том, что же они из себя представляют.

Дефлектор (по другому называемый сопло воздуховода либо воздушный отражатель) предназначен для отражения потока воздуха, движущегося от печки по специальному каналу (воздуховоду), и отклонения его в нужную сторону (в ту, которую захочет водитель или пассажир — для этого существует возможность отклонения направляющих дефлектора).

Благодаря особенностям своей конструкции и места расположения, боковые дефлекторы часто повреждаются в результате механических воздействий (например, при случайном нажатии). Кроме этого, они могут сломаться и при попытке прочистить их жестким предметом (отверткой или ножом) с приложением значительных усилий.

Как демонтировать центральные дефлекторы и установить новые

Снятие дефлекторов может потребоваться в одном из следующих случаев:

  1. они засорились, и требуется их прочистка;
  2. необходима более глубокая прочистка системы со снятием воздуховодов;
  3. дефлекторы оказались вдавленными внутрь воздуховода;
  4. дефлекторы сломаны и требуется их замена.

В любом случае, какой бы ни была причина их демонтажа, выполнить его довольно просто и не требует большого количества свободного времени либо специального инструмента. Весь процесс снятия и обратной установки происходит всего в несколько этапов, первый из которых — снятие щитка приборной панели.

Для того, чтобы это сделать, необходимо:

  1. отсоединить аккумулятор;
  2. снять приемник/магнитолу, отсоединить от нее жгут кабелей;
  3. снять экраны центральной консоли;
  4. демонтировать прикуриватель, отсоединив жгут подходящих проводов;
  5. вынуть лампочку подсветки пепельницы и отсоединить подходящие к ней провода;
    вынуть все выступающие кнопки и ручки регулировок (для этого необходимо аккуратно поддеть их отверткой);
  6. открутить крестообразной отверткой саморезы, удерживающие щиток панели приборов (по одному слева и справа);
  7. выкрутить два самореза, расположенных над приборной панелью и два самореза, находящихся под ней;
  8. поддеть и вынуть заглушку обогрева заднего стекла;
  9. выкрутить крестообразной отверткой саморез, расположенный под этой заглушкой;
  10. отвести панель назад и вправо;
  11. выполнить отсоединение всех колодок со жгутами проводов от выключателей и бортового компьютера.


После того, как панель полностью отсоединена, можно демонтировать и сами дефлекторы. Для этого нужно выкрутить три самореза, отвечающих за крепление центральных дефлекторов. Один из них располагается под их корпусом, другие два — по его бокам. После этого остается только снять дефлектор, прочистить его (если это необходимо), и установить обратно.

Сборка передней панели и ее монтаж выполняются также по вышеописанной схеме, но в обратной последовательности.

Перед тем, как установить дефлекторы на свое место, весьма полезным будет обклеить их периметр звукопоглощающим материалом, таким как моделин.

Замена боковых дефлекторов

Теперь рассмотрим то, как снять дефлекторы обдува салона ваз 2114, расположенные по бокам (а сделать это достаточно просто — крепятся они вовсе без применения саморезов, а удерживаются за счет восьми защелок). Первые 4 из них находятся снаружи — две в верхней части под накладкой и две в нижней.

Для того, чтобы их отжать, следует воспользоваться тонкой отверткой либо прочным лезвием ножа. Также, для того, чтобы избежать царапин на поверхности отражателя, следует подложить под инструмент мягкую тряпочку. После того, как наружные защелки открыты, остается отсоединить корпус дефлектора от корпуса воздуховода (который держится за счет оставшихся четырех защелок) и вынуть его.

Установка отражателя на место производится точно также, но в обратной последовательности. Весьма полезным действием перед монтажом (как в случае, когда выполняется замена дефлекторов отопителя ваз 2114 на новые, так и при установке на прежнее место старых после очистки) будет проклейка всего периметра их корпуса шумоизолирующим материалом, одновременно играющим и роль уплотнителя (например, моделином или его аналогами).

При открывании защелок бокового отражателя следует подложить под отвертку или нож мягкий материал — это предохранит корпус от повреждений и царапин.

Демонтаж воздуховодов

Иногда кроме снятия дефлекторов приходится снимать и сами воздуховоды (понадобиться это может в случае их повреждения либо сильного засорения).

Для того, чтобы выполнить их демонтаж, нужно:

  1. снять дефлекторы (как это сделать, было описано выше);
  2. снять приборную панель, выкрутив саморезы крепления;
  3. отсоединить боковые воздуховоды (левый и правый), выкрутив по два самореза, крепящих их к центральному воздуховоду;
  4. отсоединить центральный воздуховод, выкрутив три самореза — один в центре и два по краям.

После того, как воздуховоды будут прочищены либо заменены на новые, их установку и сборку выполняют по указанной схеме, но в обратной последовательности

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как Снять Дефлекторы На Ваз 2114

Мы понимаем как удалить разделы на ВАЗ 2114

Очень часто автомобилисты сталкиваются с таким вопросом, как удалить разделы на вазе 2114? Это происходит потому, что с ними небрежно обращаются (например, при попытке очистить их силой), и они ломаются или сжимаются внутри. Как исправить эту ситуацию, мы обсудим в сегодняшней статье.

Что такое дефлекторы и причины их отказа

Прежде чем обсуждать основную тему о том, как удалить воздуховоды из ваз 2114 и их насадки, сначала давайте кратко поговорим о том, что они из себя представляют.

Дефлектор (иначе называемый соплом или воздушным отражателем) предназначен для отражения потока воздуха, движущегося от пластины через специальный воздуховод (воздуховод), и направляет его в нужном направлении (в направлении, которое хочет водитель или пассажир, для Для этого можно отклонить направляющие дефлектора).

Благодаря своей конструкции и компоновке боковые дефлекторы часто повреждаются механическими нагрузками (например, случайным толчком). Они также могут сломаться, пытаясь очистить их твердым предметом (отверткой или ножом) со значительными усилиями.

Как снять центральные дефлекторы и установить новые

Удаление раздела может потребоваться в одном из следующих случаев:

  • они забиваются и нуждаются в очистке;
  • требуется более глубокая очистка системы с удалением воздуховодов;
  • перегородки были вдавлены в воздуховод;
  • перегородки сломаны и должны быть заменены.

В любом случае, какой бы ни была причина их разборки, она достаточно проста и не требует много свободного времени или специального инструмента. Весь процесс удаления и переустановки занимает всего несколько шагов, первым из которых является удаление приборной панели.

  • отсоединить аккумулятор;
  • снимите приемник / радио, отсоедините от него жгут проводов;
  • снимите экраны центральной консоли;
  • демонтировать прикуриватель, отсоединив жгут проводов;
  • снимите подсветку пепельницы и отсоедините проводку, соответствующую ей;
  • удалите все выступающие кнопки и регулировочные ручки (осторожно зажмите их отверткой);
  • открутите винты, удерживающие крышку с помощью крестообразной отвертки приборная доска (один слева и один справа);
  • открутите два винта, расположенные над приборной панелью, и два винта, расположенные под ней;
  • оторвите и снимите нагревательную вилку заднее окно;
  • открутите крестовую отвертку под этой пробкой;
  • поверните панель назад и вправо;
  • отсоедините все прокладки жгута проводов от выключателей и бортового компьютера.

Разогреть это боковые дефлекторы

Мы возвращаем тепло в сторону дефлекторы с помощью плоскогубцев. ВК Группа: Instagram :.

Как снять двухстороннюю ленту и заменить дефлектор окна

После полного отсоединения панели сами дефлекторы также можно снять. Для этого откручиваем три винта, отвечающих за крепление центральных дефлекторов. Один находится под их телом, а другой по бокам. После этого остается только удалить дефлектор, очистите его (при необходимости) и установите заново.

Сборка и установка передней панели также выполняются в приведенной выше схеме, но в обратном порядке.

Перед установкой дефлекторов на их место будет очень полезно приклеить их периметр к абсорбирующему материалу, например моделину.

Замена боковых дефлекторов

Теперь мы рассмотрим, как снимать вентиляционные отверстия салона ВАЗ 2114, расположенного по бокам (и для этого они просто крепятся без использования винтов, но удерживаются за счет восьми защелок). Первые 4 из них находятся снаружи с двумя в верхней части под подкладкой и двумя в нижней части.

Читать еще:  Какой дут стоит на ваз 2110

Чтобы выжать их, используйте тонкую отвертку или крепкое лезвие ножа. Также под инструмент следует положить мягкую ткань, чтобы не поцарапать поверхность отражателя. После открытия внешних защелок необходимо отсоединить корпус перегородки от корпуса канала (который удерживает четыре других защелки) и снять его.

Установка отражателя осуществляется таким образом, но в обратном порядке. Очень полезным действием перед установкой (как в случае замены дефлекторов обогревателя ВАЗ 2114 на новые, так и при замене старых после чистки) станет склеивание всего периметра их корпуса звукоизоляционным материалом, что одновременно играет роль герметика (например, моделин или его аналоги).

При открытии боковых защелок отражателя поместите под отверткой или ножом мягкий материал, чтобы защитить корпус от повреждений и царапин.

Снятие деформации

Иногда, помимо удаления дефлекторов, необходимо также удалить сами воздуховоды (это может потребоваться в случае повреждения или сильного засорения).

Чтобы разобрать их, нужно:

  • удалить разделы (как это сделать как описано выше);
  • взлетать приборная доска, откручиваем крепежные винты;
  • отсоедините боковые каналы (левый и правый), отвинтив два винта, прикрепив их к центральному каналу;
  • отсоедините центральный канал, ослабив три винта, один в центре и два в краях.

После очистки или замены воздуховодов на новые воздуховоды их сборка и установка производится по определенной схеме, но в обратном порядке.

Как снять дефлектор воздуха: пошаговые инструкции

Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Снятие дефлектора на автомобилях ВАЗ: пошагово

Самая распространенная проблема, с которой сталкиваются владельцы автомобилей вазовского семейства – поломка пластиковых шторок на центральном дефлекторе, а также забитый мусором и пылью воздухозаборник.

На ВАЗ 2106

Поворотные дефлекторы воздуховодов на ВАЗ 2106 круглые и располагаются сверху на панели приборов. Фиксация на месте осуществляется за счет трех пластиковых защелкивающихся креплений.

Схема расположения дефлекторов на ВАЗ 2107

На классике в центре располагаются два дефлектора (33), разделенных пластиковой перегородкой. Они вставляются в уплотнительную резинку внутри и держатся за счет обжатия. Плюс есть небольшие плавающие фиксаторы сверху и снизу. Снимаются легко. В местах крепления их поддевают отверткой и вытягивают. Боковые дефлекторы (5) снимаются таким же образом.

На автомобилях старого образца ВАЗ 2110, 2111, 2112 тоже все очень просто. Решетка держится за счет фиксаторов, поэтому достаточно отверткой поддеть решетку, и она отщелкнется. Предварительно необходимо снять пластиковую накладку на ползунке. С дефлектором на автомобилях нового образца так просто справиться не получится, так как решетка дополнительно зафиксирована шурупами. Чтобы ее снять, потребуется крестовая и шлицевая отвертки.

  1. Крепления, которые необходимо открутить, расположены за пластиковой накладкой.
  2. Подденьте ее плоской отверткой.
  3. Под вставкой вы увидите два шурупа, их и нужно выкрутить крестовой отверткой.
  4. Вывернув шурупы, просто выньте решетку, она больше никак не закреплена.

Видео: демонтаж дефлекторов на ВАЗ 2110

На Лада Гранта процесс тривиален. Дефлекторы воздуховодов просто вытягиваются из посадочных мест.

Видео: снятие дефлекторов на Лада Гранта

На Приоре и Калине дефлекторы воздуховодов тоже снимаются без дополнительных трудозатрат. На Калине, например, они крепятся двумя винтами: сверху.

Верхнее крепление

Нижнее крепление

Однако Лада Веста в этом смысле подкинет немало сюрпризов. Так как там дефлекторы воздуховодов дополнительно закреплены, а винты боковых воздуховодов находятся в труднодоступных местах.

Демонтаж пластиковой накладки Сначала снимается накладка, общая с магнитолой. Держится за счет фиксаторов. Поддеваем при помощи отвертки и постепенно отщелкиваем по периметру.
Крепежи Под накладкой вы увидите 4 винта, за счет которых дефлекторы держатся. Выкрутите их.
Веста со снятыми дефлекторами Снимите решетку.

Чтобы снять боковые дефлекторы, слева уберите крышку, закрывающую блок предохранителей. Она может фиксироваться гвоздиком с черной пластиковой накладкой.

Видео: демонтаж крышки предохранителей на Лада Веста

Чтобы демонтировать дефлектор, надо снять блок предохранителей Сначала откручиваются крепления блока предохранителей и он убирается в сторонку, чтобы не мешал. Дефлектор крепится внизу двумя винтами. Выверните их. Потом просто отщелкните фиксаторы.
Пластиковая накладка Довольно просто, если надо снять только накладку. Если же необходимо снять полностью решетку, то придется снимать торпедо.
Наверху есть крепление Решетка крепится дополнительно сверху.

Форд Фокус 2

Потребуется фонарик и две отвертки подходящего диаметра. Дефлектор крепится за счет двух креплений. Чтобы ослабить фиксацию, необходимо вставить две отвертки между перегородками креплений, тем самым ослабив их. Потом просто вытяните дефлектор.

Видео: снятие дефлектора полностью на Форд Фокус 2

Кольца вынимаются еще проще. Посмотрите на видео.

Видео: демонтаж декоративных колец дефлекторов на Форд Фокус 2

Шевроле Круз

На этом автомобиле демонтаж прост, все крепится на фиксаторах и при снятии поддевается отвертками.

Видео: порядок снятия дефлекторов на Chevrolet Cruze

Рено Логан, Сандеро

Дефлекторы воздуховодов крепятся также, как и на нашей Ладе Гранта. Они даже взаимозаменяемы. Снимаются аналогично: методом простого вытягивания из посадочных мест.

Видео: как крепятся дефлекторы на Рено Логан

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

;

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

Как снять дефлектор воздуха: пошаговые инструкции

Казалось бы, зачем вдруг снимать дефлектор воздуховода. Необходимость в этом может возникнуть по разным причинам. К примеру, он может просто выйти из строя, и тогда следует его либо отремонтировать, либо заменить. Для улучшения интерьера салона некоторые приобретают решетки дефлектора от других моделей автомобилей и устанавливают. Наша цель рассказать, как снять дефлектор воздуховода, чтобы провести желаемые операции. Процесс будет рассмотрен на примере автомобилей разных моделей ВАЗ. Здесь же вы найдете инструкции о том, как снять дефлектор воздуха на иномарках.

Снятие дефлектора на автомобилях ВАЗ: пошагово

Самая распространенная проблема, с которой сталкиваются владельцы автомобилей вазовского семейства – поломка пластиковых шторок на центральном дефлекторе, а также забитый мусором и пылью воздухозаборник.

На ВАЗ 2106

Поворотные дефлекторы воздуховодов на ВАЗ 2106 круглые и располагаются сверху на панели приборов. Фиксация на месте осуществляется за счет трех пластиковых защелкивающихся креплений.

Схема расположения дефлекторов на ВАЗ 2107

На классике в центре располагаются два дефлектора (33), разделенных пластиковой перегородкой. Они вставляются в уплотнительную резинку внутри и держатся за счет обжатия. Плюс есть небольшие плавающие фиксаторы сверху и снизу. Снимаются легко. В местах крепления их поддевают отверткой и вытягивают. Боковые дефлекторы (5) снимаются таким же образом.

Читать еще:  Лада ларгус люкс 5 местная комплектация цена

На автомобилях старого образца ВАЗ 2110, 2111, 2112 тоже все очень просто. Решетка держится за счет фиксаторов, поэтому достаточно отверткой поддеть решетку, и она отщелкнется. Предварительно необходимо снять пластиковую накладку на ползунке. С дефлектором на автомобилях нового образца так просто справиться не получится, так как решетка дополнительно зафиксирована шурупами. Чтобы ее снять, потребуется крестовая и шлицевая отвертки.

  1. Крепления, которые необходимо открутить, расположены за пластиковой накладкой.
  2. Подденьте ее плоской отверткой.
  3. Под вставкой вы увидите два шурупа, их и нужно выкрутить крестовой отверткой.
  4. Вывернув шурупы, просто выньте решетку, она больше никак не закреплена.

Видео: демонтаж дефлекторов на ВАЗ 2110

На Лада Гранта процесс тривиален. Дефлекторы воздуховодов просто вытягиваются из посадочных мест.

Видео: снятие дефлекторов на Лада Гранта

На Приоре и Калине дефлекторы воздуховодов тоже снимаются без дополнительных трудозатрат. На Калине, например, они крепятся двумя винтами: сверху.

Верхнее крепление

Нижнее крепление

Однако Лада Веста в этом смысле подкинет немало сюрпризов. Так как там дефлекторы воздуховодов дополнительно закреплены, а винты боковых воздуховодов находятся в труднодоступных местах.

Демонтаж пластиковой накладки Сначала снимается накладка, общая с магнитолой. Держится за счет фиксаторов. Поддеваем при помощи отвертки и постепенно отщелкиваем по периметру.
Крепежи Под накладкой вы увидите 4 винта, за счет которых дефлекторы держатся. Выкрутите их.
Веста со снятыми дефлекторами Снимите решетку.

Чтобы снять боковые дефлекторы, слева уберите крышку, закрывающую блок предохранителей. Она может фиксироваться гвоздиком с черной пластиковой накладкой.

Видео: демонтаж крышки предохранителей на Лада Веста

Чтобы демонтировать дефлектор, надо снять блок предохранителей Сначала откручиваются крепления блока предохранителей и он убирается в сторонку, чтобы не мешал. Дефлектор крепится внизу двумя винтами. Выверните их. Потом просто отщелкните фиксаторы.
Пластиковая накладка Довольно просто, если надо снять только накладку. Если же необходимо снять полностью решетку, то придется снимать торпедо.
Наверху есть крепление Решетка крепится дополнительно сверху.

Форд Фокус 2

Потребуется фонарик и две отвертки подходящего диаметра. Дефлектор крепится за счет двух креплений. Чтобы ослабить фиксацию, необходимо вставить две отвертки между перегородками креплений, тем самым ослабив их. Потом просто вытяните дефлектор.

Видео: снятие дефлектора полностью на Форд Фокус 2

Кольца вынимаются еще проще. Посмотрите на видео.

Видео: демонтаж декоративных колец дефлекторов на Форд Фокус 2

Шевроле Круз

На этом автомобиле демонтаж прост, все крепится на фиксаторах и при снятии поддевается отвертками.

Видео: порядок снятия дефлекторов на Chevrolet Cruze

Рено Логан, Сандеро

Дефлекторы воздуховодов крепятся также, как и на нашей Ладе Гранта. Они даже взаимозаменяемы. Снимаются аналогично: методом простого вытягивания из посадочных мест.

Видео: как крепятся дефлекторы на Рено Логан

Киа Рио

А вот с этой моделью придется серьезно повозиться. Так как дефлектор крепится на винты, которые скрыты козырьком. Его необходимо предварительно снять.

Из инструментов потребуется крестовая и шлицевая отвертки, фонарик и строительный шпатель.

Процесс включает некоторую комбинацию действий. Подробно смотрите, как выполняется эта работа на видеоматериале.

Видео: снятие козырька панели приборов на Kia Rio

;

Уже потом можно снимать центральный дефлектор. Он крепится на пистоны и саморезы. Два самореза – вверху, два пистона – наверху и один – внизу. После того как дефлектор вынут, необходимо отсоединить штекер.

Перед демонтажом левого дефлектора снимается левая панель и панель, под которой находится блок предохранителей. Дефлектор крепится сбоку двумя саморезами. Перед демонтажом правой панели откройте бардачок и снимите правую панель, выкрутите саморезы. Теперь, поддевая отверткой, можно убрать дефлектор.

Видео: демонтаж центрального и боковых дефлекторов отопления

Вот так снимается дефлектор воздуховода на разных автомобилях. Конечно, в пределах одной статьи невозможно дать полные инструкции по всем моделям автомобилей. Из всего вышесказанного можно сделать вывод, что объем работ, который необходимо выполнить, чтобы снять дефлектор воздуховода не одинаков. В одних автомобилях дефлектор снимается просто методом вытягивания (Рено Логан), в других приходится снимать торпедо или другие крупные элементы (Лада Веста, Киа Рио).

Система отопления ВАЗ-2114: описание, особенности и неисправности

В автомобиле используется множество систем и механизмов. Одна из них – система отопления салона. ВАЗ-2114 тоже ею оснащается. В отличие от кондиционера печкой укомплектовываются автомобили в обязательном порядке. Ведь в жару можно открыть окна. А вот зимой справиться с холодом в салоне без печки не получится. Что представляет собой данный элемент? Как устроена система отопления ВАЗ-2114? Схема, принцип работы и неисправности – далее в нашей статье.

Характеристика и устройство

Главное назначение данной системы – это поддержание оптимальной температуры в салоне в зимнее время года. Помимо комфорта, печка нужна, чтобы не потели стекла, в особенности лобовое. Чтобы на нем не возникал конденсат, в верхней части панели предусмотрены специальные сопла. Впрочем, обо всем по порядку. Ниже будет представлена схема системы отопления салона:

  1. Водоотражательный щиток.
  2. Сопло обогрева лобового стекла в сборе с воздухопроводами.
  3. Боковое сопло, предназначенное для обогрева и вентиляции салона.
  4. Центральный дефлектор.
  5. Отопитель в сборе с электромоторчиком.
  6. Сопло внутренней вентиляции салона.
  7. Уплотнитель крана печки.
  8. Задний патрубок отопителя ВАЗ-2114.
  9. Подводящая трубка печки.

Где располагается система отопления? ВАЗ-2114 (инжектор в том числе) укомплектовывается ею в салоне. Печка размещена в передней панели, которую также именуют «торпедой». В зависимости от модификации система отопления и вентиляции ВАЗ-2114 взаимосвязана с кондиционером и испарителем, либо идет без него.

Как работает

Принцип действия системы довольно простой. Основывается он на передаче тепла от жидкости. Так, радиатор печки соединяется с главными выводами системы охлаждения двигателя. Внутри теплообменника находится тосол, либо антифриз. Так, при нагреве двигателя горячая жидкость поступает по «большому» кругу на радиатор печки. При включении САУО (блока управления) задействуется моторчик печки. Теплый воздух начинает двигаться по соплам. Направление может быть разным – на лобовое стекло, боковые, в центр салона. Задействуется один либо несколько дефлекторов, в зависимости от положения рычага печки.

То есть происходит теплообмен – горячий тосол охлаждается не только в основном радиаторе (который стоит перед двигателем и представлен на фото ниже), но и в теплообменнике системы отопления.

Невозможно отрегулировать температуру

Часто владельцы отечественных авто (в том числе ВАЗ-2114) сталкиваются с невозможностью выставления температуры воздуха на блоке управления. Печка дует одинаково горячим либо холодным, вне зависимости от положения основного рычага САУО (на фото ниже – располагается по центру).

Печка дует холодным

Заслонки и регуляторы температуры выходят из строя крайне редко. Поэтому, если печка дует холодным все время, скорее всего, вышел из строя моторедуктор. Данный элемент представлен на фото ниже.

Печка плохо дует в ноги и боковые стекла

Система отопления ВАЗ-2114 не отличается надежностью. Со временем печка перестает нормально обогревать ноги и боковые стекла. Причем беда не в температуре воздуха (напротив, он может быть горячим), а в силе потока, с которым он поступает из сопел. В этом случае придется дорабатывать каналы воздушного потока. Для этого снимается передняя панель так, чтобы был доступ к соплам.

Нижние сопла

Далее мы модернизируем воздуховоды для ног. При разборе панели вы увидите, что между соплами есть большой зазор. Его мы заделываем гофрированной трубкой. Штатный распределитель воздуха вынимаем наружу, а на его место тоже устанавливаем гофру.

Заключение

Итак, мы выяснили, как работает система отопления ВАЗ-2114. Как видите, все неисправности с ней можно устранить самостоятельно. Больших денег на это тратить не нужно. После незначительной доработки система отопления ВАЗ-2114 будет радовать надежной и бесперебойной работой.

Ссылка на основную публикацию
Adblock
detector
