Как снять сальник с коробки передач

Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110

Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем изучать, как производится замена сальников коробки передач на ВАЗ 2109, ВАЗ 2114 и ВАЗ 2110. Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110 и на других моделях Лады производится в том случае, когда обнаруживаются потеки масла. Обычно потеки бывают в местах их установки и признаком является уменьшение уровня масла в коробке передач.

Иногда потеки масла появляются в месте соединения кпп и двигателя. В этом случае, надо прикоснуться пальцем к потеку и по запаху можно определить, откуда течет масло. Из двигателя или из кпп. Масло из кпп имеет свой специфический запах, который отличается от моторного масла.

Перед заменой сальников кпп, надо слить масло из коробки. Для этого нам потребуется емкость, под сливаемое масло и два ключа на 17 и на 13. В первую очередь надо проверить сапун кпп, который предназначен для вентиляции коробки передач. А при отсутствии таковой, в картере получается избыточное давление и от этого масло может выдавливаться через манжеты.

Сальники кпп на автомобили ваз 2109, 2110, 2112, 2114 обычно продаются в комплекте из 4-х штук:

  1. Сальник первичного вала.
  2. Сальники приводов, их два, левый и правый, отличия мы рассмотрим позже.
  3. Сальник штока выбора передач.

ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

  1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
  2. Стрелками, на правом левая стрелка, на левом правая.
  3. Цветом. Левый – красный. Правый – черный.

ЗАМЕНА САЛЬНИКОВ ПРИВОДА

Видео с Ютуб канала: Ремонт Двигателя и интересное!

Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

Далее ставим коробку переключения передач вертикально на кожух сцепления.

Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ

Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!

Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

Видео Ютуб канала Albert Auhadullin

Замена сальника на коробке передач

Даже с учетом того, что в коробке передач, в отличие от двигателя, нет высоких нагрузок и нагрева, а также масло не подается под большим давлением (за исключением гидромеханических АКПП), коробка в ряде случаев все равно может давать течь. При этом утечка масла из коробки передач является серьезной неисправностью, так как понижение уровня трансмиссионного масла приведет к ускоренному износу и/или критическим поломкам коробки передач.

Как правило, с проблемой, когда течет масло коробки передач, сталкиваются как владельцы машин с МКПП, так и с «автоматом», вариатором или роботом. Если рассматривать механическую коробку, которая сильно распространена на территории СНГ, часто утечка масла КПП возникает по причине протекания сальников коробки передач. Далее мы рассмотрим, как поменять сальник на коробке самостоятельно.

Признаки течи через сальники коробки: на что обратить внимание

Основным признаком, который указывает на проблемы, принято считать пятна трансмиссионного масла после стоянки автомобиля в течение нескольких часов. При этом важно убедиться, что течет именно КПП, так как могут быть утечки моторного масла (например, масляный фильтр не закреплен должным образом).

Идем далее. Если точно установлено, что масло вытекает из коробки, нужно прекратить эксплуатацию автомобиля, заняться диагностикой и своевременным решением проблемы. В случае игнорирования неисправности уровень масла снизится, что приведет к износу КПП и поломкам трансмиссии.

Еще добавим, чтобы избежать подобных проблем независимо от состояния КПП, следует периодически производить контроль уровня масла в коробке передач, а также оценивать его состояние и выполнять замену масла в коробке при такой необходимости.

Параллельно нужно обращать внимание на появление хруста, скрежета, шума при работе коробки. Если появились шумы и другие признаки, передачи включаются с трудом или вообще не включаются, тогда нужна диагностика коробки передач.

Замена сальников КПП: как выполняется

Итак, в качестве примера возьмем коробку передач ВАЗ 2109. Часто утеки трансмиссионного масла на данной КПП, а также и на агрегатах других отечественных и зарубежных производителей возникают по причине того, что из строя выходит сальник штока КПП, сальники ШРУС, а также сальники первичного вала. Последний случай рассматривать в рамках данной статьи не будем, так как снятие КПП без опыта и инструментов может оказаться достаточно сложной задачей.

Для устранения проблем и восстановления герметичности агрегата нужно знать, как снять сальник с коробки передач в случае его износа, после чего осуществляется замена на новый элемент. При этом сразу следует учитывать, что если течет сальник первичного вала, коробку нужно снимать, тогда как сальники ШРУС или штока коробки можно заменить без снятия КПП.

  • Давайте рассмотрим, как поменять сальник штока коробки передач. Для этого после проведения диагностики и определения, что в замене нуждается сальник штока КПП, нужно подготовить 2 шила (одно обычное и второе в виде крючка), два ключа (на «10» и на «13»), а также пластмассовую пробку, которую можно открутить с обычной бутылки.
  • Также машину нужно загнать на яму или поднять на подъемнике. Если такой возможности нет, можно найти эстакаду или же пару запасных колес, уложив на них твердые деревянные доски. Затем передними колесами нужно заехать на возвышение, подложив колеса с досками под авто. Единственное, в последнем случае придется лежать под автомобилем, что неудобно. Далее машину нужно фиксировать ручником, дополнительно установив противооткатные упоры под колеса для безопасности.

Выставив уровень смазки, можно свершать короткую пробную поездку, в рамках которой оценивается качество работы КПП. По окончании следует еще раз проверить место установки сальника на предмет утечек.

  • Теперь перейдем к тому, как поменять сальник ШРУС. Для замены сальника ШРУС сначала нужно слить масло из коробки передач. Далее от коробки нужно отсоединить приводы колес передней оси, сняв защитный колпак, а также «расконтрив» ступичную гайку. Далее ослабляются болты, которые крепят колеса, отворачивается ступичная гайка. Гайка ступицы затянута сильно (для облегчения снятия часто используют отрезок трубы в роли рычага).

Также во время откручивания гаек ступицы автомобиль должен стоять на земле. То же самое правило распространяется и на момент закручивания (протяжки болтов). Рекомендуемое усилие — 65-95 Нм. Далее машину нужно зафиксировать ручником, подставить противооткатные упоры. Затем переднюю часть нужно приподнять, снять с машины переднее колесо, выкрутить и снять гайку ступицы.

Теперь отверткой снимается упорная шайба, вытягивается шплинт, фиксирующий гайку. Далее нужно открутить гайку, которая удерживает шаровой шарнир тяги рулевого управления. Теперь при помощи специального съемника потребуется выпрессовать палец шарового шарнира, который стоит в рычаге стойки. Далее, открутив 2 болта, снимается шарнир рычага с поворотного кулака.

Затем поворотный кулак отводится влево или вправо вместе со стойкой для удобства. На данном этапе из ступицы можно извлечь хвостовик внешнего шарнира. На данном этапе монтировкой из КПП выдавливается хвостовик внутренней части ШРУС.

После того, как все работы были выполнены, можно приступать к снятию вала передних колес. Затем, при помощи плоской отвертки снимается сальник ШРУС. После снятия можно приступать к запрессовке нового сальника. Чтобы запрессовать сальник, нужна оправка с подходящим диаметром.

Сальник необходимо посадить на место до упора. При установке важно следить за тем, чтобы рабочая кромка сальника находилась в направлении КПП. После установки сальника на место, обратно устанавливаются шарниры, осуществляется дальнейшая сборка.

Что в итоге

Как видно, заменить сальники штока и сальник ШРУС вполне можно в условиях обычного гаража. При этом главной сложностью является не то, как снять сальник с коробки передач, а как добраться до места его установки (особенно в случае замены сальника ШРУС). Также при сборке важно правильно запрессовывать новые сальники в посадочное место.

Коробка передач МКПП 020 замена сальника фланца выходного вала

Пятиступенчатая коробка передач типа 020 устанавливалась на автомобили:

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 – 1988
Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 – 1988
Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 – 1992
Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 – 1992

Volkswagen Polo Classic / Фольксваген Поло Классик (6V2) 1996 – 2002
Volkswagen Polo Variant / Фольксваген Поло Вариант (6V5) 1994 – 2002

SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 – 2002
SEAT Cordoba 1 / Сеат Кордоба (6K2, 6K5) 1993 – 2002
SEAT Inka / Сеат Инка (6K9) 1996 – 2003
и др.

Механическая коробка передач DFP (цифровой код 020) установлена на авто VW Vento 1997 года выпуска (двигатель ААМ). Коробка прошла 207000 км и сальник фланца выходного вала начал пропускать масло.

Масло через сальник у меня не капало, а только подмачивало вал и окружающие детали. Коробка работала хорошо, уровень в норме, цвет и запах масло в норме. Так что совет – если только подмачивает вал и за ночь не капает, то не спешите с заменой сальника. Можно еще ездить, но нужно уже готовиться и в удобное время менять.

Перед началом работы по замене сальника необходимо иметь ремкомплект, масло, ключ внутренний 12-гранник М8, сьемник стопорных колец, сьемник фланца, подпорку ШРУС. Попробуйте открутить сливную и заливную пробки коробки. Если все это присутствует приступаете к замене.

Открутить и снять грузик под- и защитный кожух над- ШРУСом. Для снятия грузика обработать болты жидкостью WD40 и, придерживая головки болтов над грузиком, открутить снизу две гайки (1), снять грузик. Открутить ключом 17 два коротких болта (2) и снять пластмассовый защитный кожух над валом. Все открутилось и снялось без проблем.

Открутить 6 винтов (3) крепления ШРУС (4) к фланцу выходного вала. Винты открутились без проблем ключом М8. Для доступа к дальним винтам использовать карданчик с удлинителем. В головку винтов входит также шестигранник на 6 мм, но шестигранником можно сорвать внутренние грани винтов, что не позволит достаточно сильно прикрутить винты на место.

Отвести ШРУС вверх и закрепить. После откручивания винтов, ШРУС легко отделяется от фланца. Поднять его вверх под выхлопную трубу и подпереть стойкой. Стойка сделана из обычной доски высотой 175 мм с вырезанным углублением под вал. Стойка ставится на выступ подвески и фиксируется шурупом. Все прекрасно держиться и не мешает дальнейшей работе.

Снять заглушку фланца (21). Заглушка сделана из металла и покрыта резиной. По центру кернером пробить небольшое отверстие, вкрутить саморез и за головку самореза выдернуть с места посадки.

Снять стопорное кольцо фланца (20). Фланец (18) прижимается к стопорному кольцу мощной пружиной (17). Необходимо сделать сьемник, который позволит отжать фланец внутрь от кольца. Устройство сьемника понятно из фотографии. По центру идет пруток с резьбой М10, который вкручивается в торец выходного вала.

Усилие от центральной гайки М10 передается на прутки с резьбой М8 через толстую пластину (лучше сделать из П-образного профиля). Длина прутков порядка 150 мм. Прутки вкручены в противоположные отверстия фланца. Расстояние между центрами отверстий под пруток М8 составляет 85 мм. Установить сьемник, вкручивая центральную гайку, отжать фланец от кольца. Ход небольшой. Сьемником колец разжать кольцо и извлеч из канавки вала.

Слить масло из коробки. Если удались предыдущие операции, можно сливать масло. Открутить сливную пробку (5) и слить масло. Закрутить пробку, чтобы капли от остатков масла не мешали работать.

Снять фланец. Фланец можно просто выдернуть из коробки. Если не получается, можно использовать этот же сьемник. Гайки перекрутить на другую сторону планки и центральную гайку выкручивать. Фланец свободно сойдет с вала.

На фото обратной стороны фланца видна мощная пружина. Под пружиной поверхность, по которой скользит сальник. Если видна выработка поверхности в месте контакта с сальником, то подтекать может и из-за этого.

Извлечь старый сальник и установить новый. Сальник (15) прочно запрессован в манжету (14) на глубину 1 мм от края. Просто выдрать из посадочного места. Установить новый и через деревянную прокладку (доска) постукиванием забивается вровень с краем манжеты или чуть выше. В этом случае сальник будет скользить по новому участку поверхности фланца.

Установить фланец на выходной вал. Смазать внутреннюю поверхность сальника маслом, одеть фланец на шлицы вала и задвинуть фланец внутрь коробки. Задняя поверхность пружины должна попасть в углубление опорной чашки (16).

Установить стопорное кольцо. Для установки кольца необходимо вдавить фланец внутрь, преодолев сопротивление пружины, одеть на вал шайбу (19) выпуклостью наружу, развести стопорное кольцо и защелкнуть в углублении вала. Если есть инструмент, который позволит развести очень жесткое кольцо кольцо на весу, а затем одеть на вал, проблем не будет. Обычным сьемником, который помог снять кольцо, это никак не удалось сделать.

Пришлось применить смекалку. Внешний диаметр головки торцевого ключа на 17 из стандартного набора инструментов совпадает по диаметру с валом – 24 мм. Через узкую часть головки просто руками одеть кольцо на головку. Затем прикрутить головку ключа соосно к валу центральным болтом сьемника. Перед установкой сьемника с головкой одеть на вал и сдвинуть к фланцу упорную шайбу (19) выпуклостью к стопорному кольцу.

Собрать сьемник, вдавить фланец внутрь, просто сдвинуть стопорное кольцо с головки сьемника на вал и защелкнуть в канавке. Снять сьемник. Обжать кольцо. Обязательно визуально убедитесь, что кольцо встало на место.

Установить заглушку фланца. Вставить заглушку, легким постукиванием через проставку осадить на место до упора.

Прикрутить ШРУС к фланцу выходного вала. Прикрутить через шайбы 6 винтов крепления ШРУСа к фланцу. Момент затяжки винтов 45 Нм – это довольно значительное усилие. При применении внутреннего 12 гранника М8 все хорошо затягивается.

Прикрутить защитный кожух над- и грузик под- ШРУС. Открутить сливную пробку и слить остатки масла из коробки. У меня слилось еще около 100 мл. Плотно закрутить пробку.

Залить новое масло. Вывернуть левое колесо налево, немного приподнять машину, открутить заливную пробку и залить новое масло. У меня залилось 1,9 литра. Закрутить пробку, вернуть машину на место.

Все, операция по замене сальника закончилась.

Напоследок фото применяемых инструментов и ремкомплекта.

Внутренний 12-гранник М8.

Сьемник стопорных колец.

Оригинальный ремкомплект (18 USD).

Удачи в ремонте любимого авто.

Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Alexve › Blog › Замена сальников приводов.

Напишу небольшой фото отчет о замене сальников приводов механической коробки передач, может кому сгодится.
Виновники торжества

Итак для замены сальников понадобится:
ключи на 15,18
Головки на 12,13,15,18 + ключ трещотка
Прокладка поддона картера арт. AMDGAS157
Сальники 2 шт. арт. AMDSG239 (с синей резинкой)
Масло трансмисионное для полной замены 2 литра. (себе залил eurol fultrasyn 75w90 gl 3/4 арт. E1100761L, )

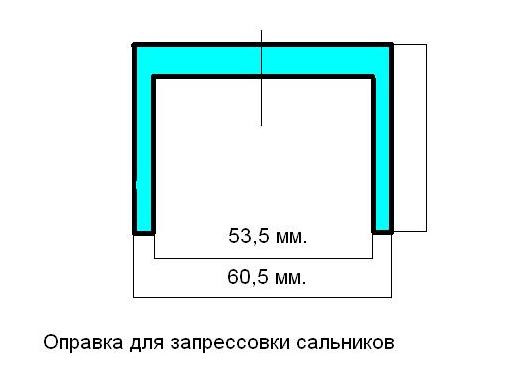

Оправка для запрессовки сальника, или подходящую по диаметру вещь (можно подобрать обрезок трубы или головку) Я ее заказывал сделать токарю. за 200 р.

Баллонный ключ, молоток, большая отвертка с прямым лезвием, домкрат, упоры (бруски), гвоздодер, не помешает и лом, пустую канистру под слив масла, любую кисточку или зубную щетку и много тряпок
Из химии: самый дешевый очиститель тормозов (он же обезжириватель), керосин, WD-40 (или любой другой растворитель ржавчины), фиксатор резьбы.
Яма, помощник, и 3-5 часов времени

Моя версия замены сальников подразумевает еще и подтяжку дифференциала.

Ну поехали.
1. откручиваем, немного, головкой на 12 11 болтов крышки поддона картера, крышка скорее всего будет держатся на прокладке, поддеваем плоской отверткой и сливаем масло с коробки, как сольется, поднимаем посильней левую сторону машины чтобы вытекло оставшиеся 300 мл масла (на полную высоту штатного домкрата достаточно). после того как стекут остатки масла, снимаем совсем крышку поддона картера и снимаем старую прокладку.

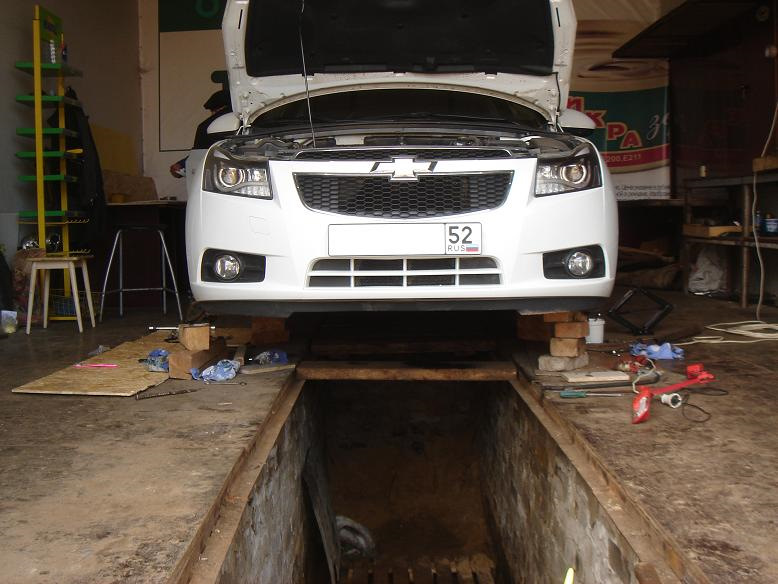

2. Домкратим машину, снимаем колеса, и ставим передок на упоры(бруски) с обоих сторон.

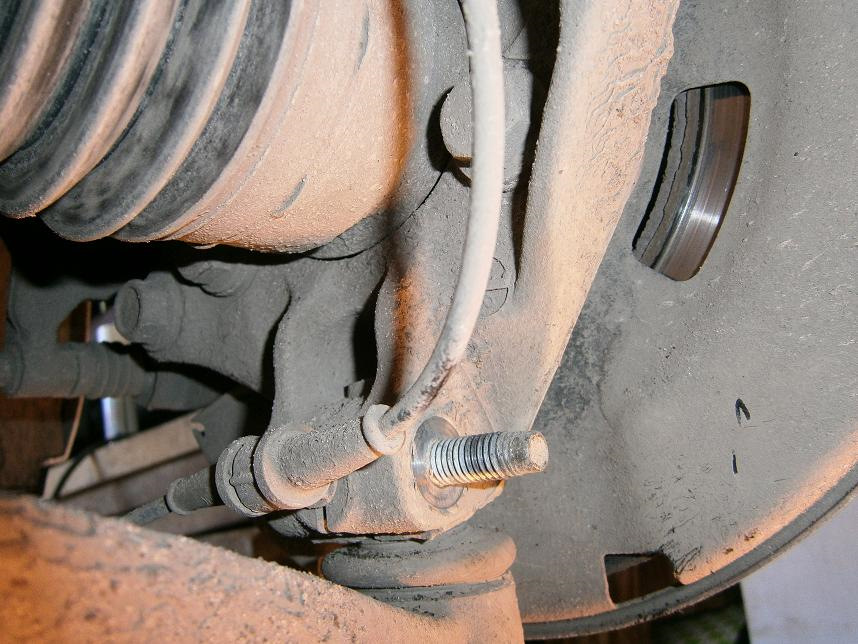

3. Снимаем шаровые. Отворачиваем ключем на 15 фиксирующий болт шаровой опоры, выбиваем его, вытаскиваем из паза провод АВС и вбиваем в этот паз большую отвертку или небольшое тонкое зубило. Для того чтобы палец свободно выходил из поворотного кулака нужно поддомкратить стойку так, чтобы рычаг встал параллельно земле, в других положениях рычага палец шаровой опоры просто клинит в поворотном кулаке

4. Отворачиваем рулевые наконечники ключ на 18

5. Вынимаем сначала правый привод из КПП. Поддев гвоздодером или монтажной лопаткой за внутренний шрус, преодолевая сопротивление стопорного кольца, легким усилием привод выходит из КПП, после чего привод отводим вместе со стойкой и поворотным кулаком немного в сторону. На ту часть которая выйдет из кпп лучше сразу одеть пакет чтобы на него не попала грязь.
PS. Лучше всего сначала вынуть правый привод, поставить новый сальник на место, воткнуть привод обратно а уже потом вынимать привод с левой стороны и заниматься там заменой сальника. В этом случае не придется ловить выпадающий дифференциал, он будет держатся на правом приводе когда вы открутите корончатую гайку затяжки дифференциала.

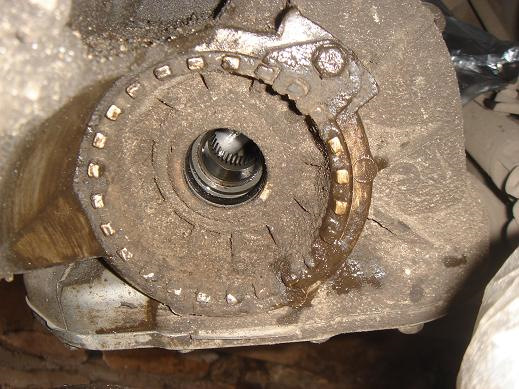

6. Вынимаем сальники из своих посадочных мест. Советую даже и не пробовать вынуть сальники и потом запресовать их на месте, это крайне не удобно, не тратьте свои время и нервы. Легче снять корончатую гайку затяжки дифференциала и фланец и на столе, спокойно, без нервотрепки, очистить, выбить и запрессовать сальники. По времени это займет 100% меньше времени, нежели вы будете делать это не снимая посадочных мест сальников прям на КПП.
Ну и все по порядку:
С правой стороны немного очищаем от грязи и откручиваем 2 болта на 18 держащие ” планку пыльник” ( он мешает)

а затем отворачиваем 5 болтов на 13 крепление самого фланца и вытаскиваем его ( во избежании повреждения резинового колечка уплотнения, фланец следует вынимать строго ровно по оси привода немного покручивая из стороны в сторону, поддев ее отверткой с одной стороны можно создать перекос и срезать уплотнительное кольцо. на всякий случай арт. 96243159. можно купить заранее новый) Далее, спокойно, на столе, очищаем фланец от грязи керосином или очистителем тормозов, оч удобно это делать кисточкой или зуб. щеткой. Далее, с внутренней стороны фланца, плоской отверткой и молотком выбиваем старый сальник, а затем с помощью оправки запрессовываем новый

. Минутное дело. и ставим фланец на место предварительно смазав уплотнительное кольцо и резинку сальника маслом.

Замена сальников КПП ВАЗ 2107

Коробка переключения передач по праву считается одним из самых сложных узлов в конструкции любого автомобиля. При этом работа фланцев, валов, шестерёнок и подшипников во многом зависит от работоспособности такого маленького элемента, как сальник.

Сальник КПП ВАЗ 2107 — описание и предназначение

Сальником называется специальное уплотнение в транспортном средстве, которое необходимо для герметизации зазоров и щелей. Например, в коробке переключения передач сальник выполняет важнейшую роль — он фиксируется на стыке между подвижными и неподвижным механизмами, не позволяя маслу вытекать из КПП.

Сальники в коробке ВАЗ 2107 изготавливаются не из резины, как считает большинство водителей. На самом деле это изделие постоянно находится в трансмиссионном масле, и чтобы выработка была минимальной, производители изготавливают сальники из композитных материалов ХСП и NBR. При этом прокладка одинаково «хорошо» себя чувствует при любых температурах — от -45 до +130 градусов Цельсия.

Размеры сальников коробки

Сама по себе коробка передач на «семёрке» рассчитана на долгие годы службы. Однако ресурс прибора напрямую зависит от того, как часто (и своевременно) водитель будет менять уплотнители. Ведь в процессе эксплуатации машины именно сальники и уплотнительные соединения первыми выходят из строя (рвутся, изнашиваются, выдавливаются). Поэтому своевременная замена сальника поможет предотвратить дорогостоящий ремонт других механизмов коробки.

Для правильной замены необходимо знать размеры сальников КПП ВАЗ 2107:

  1. Сальники первичного вала имеют вес 0.020 кг и габариты 28.0х47.0х8.0 мм.
  2. Сальники вторичного вала весят чуть больше — 0.028 кг и обладают следующими размерами — 55х55х10 мм.

Какие лучше

Основной вопрос любого водителя ВАЗ 2107 при ремонте коробки звучит так: какие сальник лучше поставить на валы, чтобы избежать быстрого износа? На самом деле универсального варианта не существует.

Штатное оснащение валов подразумевает использование вологодских сальников, однако при необходимости можно установить и любые другие, даже импортного производства.

Лидерами индустрии можно считать:

  • ОАО «БалаковоРезиноТехника» (основной материал изготовления — композиты и сплавы);
  • компания «Trialli» (основной материал изготовления — термоэластопласты);
  • компания «БРТ» (изготавливаются из резиновых соединений с различными добавками).

Самый доступный сальник на вал коробки стоит 90 рублей, чем современнее технология изготовления, тем дороже будет оцениваться изделие.

Фотогалерея: подборка лучших сальников для коробки ВАЗ 2107

Признаки разрушения сальников

Уплотнители находятся непосредственно на валах внутри коробки, поэтому визуально определить их износ можно только при разборке КПП. Однако любой водитель сможет быстро выявить разрушения сальников на глаз, ведь тому есть явные симптомы:

  1. Подтекания трансмиссионного масла под машиной.
  2. Постоянный низкий уровень масла в коробке.
  3. Проблемы с переключением передач во время езды.
  4. Хруст и скрежет в коробке в моменты переключения передач.

Вариантов масса. Если течь масла на стыке колокола сцепления и двигателя, то это может быть как задний сальник коленвала двигателя, так и сальник первичного вала коробки передач. Если течь на стыке колокола сцепления и корпуса коробки — прокладке капут. Если мокро у заднего конца коробки — прокладка или сальник вторичного вала

Электрик

http://www.vaz04.ru/forum/10–4458–1

Казалось бы, как от маленькой детали может зависеть работоспособность такого сложного агрегата, как КПП. Однако потеря герметичности для коробки чревата большими проблемами, ведь даже незначительные потери трансмиссионного масла сразу же скажутся на смазке движущихся элементов.

Сальники в коробке ВАЗ 2107 рекомендуется менять каждые 60 — 80 тысяч километров пробега. Замена связана с заменой масла, поэтому водителю будет удобно одновременно выполнить эти работы. Раньше этого срока менять сальник необходимо только тогда, когда налицо явные признаки его разрушения.

Сальник первичного вала

Сальник первичного вала располагается непосредственно на части первичного вала и соприкасается с кожухом сцепления. Поэтому для замены этого изделия потребуется демонтировать кожух.

Для работы потребуется подготовить:

  • гаечные головки;
  • молоточек;
  • съёмник;
  • плоская отвёртка;
  • нож (им удобнее всего снимать старую прокладку);
  • новый сальник;
  • трансмиссионное масло;
  • новый сальник первичного вала.

Процедура замены уплотнителя может быть проведена как на снятой коробке, так и непосредственно на автомобиле. Однако проще и быстрее менять изделие на демонтированной КПП:

  1. Отсоединить от коробки вилку переключения передач.
  2. Снять выжимной подшипник, зажав его съёмником.
  3. Открутить шесть гаек крепления кожуха сцепления.
  4. Удалить кожух с коробки.
  5. Подцепить старый сальник на первичном валу кончиком ножа или отвёртки, удалить его.
  6. Хорошо зачистить место посадки, чтобы на нём не оставалось следов от сальника, напыления или подтёков масла.
  7. Установить новый сальник, предварительно смазав его трансмиссионным маслом.
  8. Далее собрать коробку в обратной последовательности.

Видео: инструкция по замене

Сальник вторичного вала

Эта прокладка располагается на вторичном валу и отсоединяет его от фланца коробки. В связи с этим замена сальника вторичного вала протекает по иной схеме и сильно отличается от работы на первичном валу.

Для замены потребуются:

  • гаечные ключи;
  • отвёртка с плоским тонким лезвием;
  • съёмник;
  • пассатижи;
  • трансмиссионное масло.

Работа продвигается по следующему алгоритму на снятой КПП:

  1. Жёстко зафиксировать фланец коробки, чтобы он не сдвинулся с места.
  2. Провернуть гаечным ключом гайку его крепления.
  3. Отвёрткой аккуратно поддеть металлическое кольцо и вытащить его со вторичного вала.
  4. В конец вала упереть съёмник.
  5. Выпрессовать фланец вместе с фиксирующей шайбой.
  6. Пассатижами захватить старый сальник.
  7. Место посадки очистить, установить новый сальник.
  8. Далее собрать конструкцию в обратном порядке.

Видео: инструкция по работе

Таким образом, никаких серьёзных трудностей замена сальников на КПП ВАЗ 2107 не представляет. Однако неопытным водителям во избежание проблем с машиной рекомендуется обращаться за помощью к профессионалам, так как работа с коробкой требует наличия знаний и опыта.

Замена сальника гидротрансформатора АКПП своими руками

Текущий сальник гидротрансформатора АКПП – это страшный сон автовладельца. Тем более вы можете и не подозревать о том, что он подтекает, пока не увидите следы на асфальте после долгой стоянки авто. Хорошо, если он дал сильную течь тогда вы смоете обратиться в сервис-центр сразу. А, если будет просто подтекать, то масляное голодание в коробке приведет к быстрому износу трущихся деталей.

Но прежде, чем поговорим о ремонте «бублика», давайте посмотрим, как он устроен.

Устройство гидротрансформатора АКПП

Гидравлические автоматы, вариаторы оснащены гидротрансформатором, который выполняет роль сцепления коробки передач. В народе его называют «бублик», а гидротрансформатор – это сокращенное слово от «гидродинамический трансформатор».

Название детали говорит само за себя о ее функциях. С помощью накачивания масла, он создает крутящий момент, который потом передает на колеса автомашины. Чтобы понять, как он это делает, давайте рассмотрим его устройство.

«Бублик» АКПП состоит из :

  • насосное лопастное колесо, которое жестко связано с корпусом ГДТ;
  • турбина, которая соединена с ведомым валом;
  • реакторное колесо, которое закреплено на муфте свободного хода. Поэтому вращается только в ту сторону, в которую крутится турбина.

А вот как работает гидротрансформатор:

  1. Насосное колесо разгоняет трансмиссионную жидкость АКПП.
  2. Масло попадает на турбину, а она передает жидкость на реакторное колесо.
  3. ГДТ производит крутящий момент от ведущего вала к ведомому посредством гидравлического давления смазывающего средства.

Сальник гидротрансформатора находится на втулке насосного колеса. Благодаря ему, внутри ГДТ удерживается соответствующее давление для преобразования крутящего момента.

Внимание! Как только высыхает сальник, втулка не может нормального функционировать и разбивается. Разбитая деталь более не создает оптимального давления и не подает масла на фрикционы и другие трущиеся детали.

Напишите в комментариях, меняли ли вы сальник самостоятельно? Или отдавали в сервис-центр?

Сальник ГДТ АКПП

Сальник гидротрансформатора в автоматической коробке – самое уязвимое место. Он страдает от перегревов, грязного масла, недостатка смазывающей жидкости. Как правило он может высыхать и трескаться, тогда большая часть трансмиссионной жидкости уходит просто в никуда.

Он предотвращает потерю смазывающего средства из АКПП. Защищает коробку от грязи и пыли, которая может попасть внутрь автомата.

Узнать о проблемах с сальником вам не удастся даже с помощью компьютерного оборудования. Только разрезать гидротрансформатор, лезть внутрь и смотреть, что произошло.

Опытные механики говорят, что сальники занимают второе место скорости изнашивания. На первом месте стоят фрикционы. Но как раз-таки из-за разрушения фрикционных прокладок и дисков и появляются проблемы у сальников гидротрансформатора АКПП.

Внимание! Разбор гидротрансформатора – дело сложное и требует опытных рук и специального оборудования.

Напишите в комментариях, в каких случаях у вас подтекал сальник и когда вы об этой проблеме узнавали?

Почему течет сальник ГДТ АКПП

Сальник гидротрансформатора АКПП дает течь из-за износа фрикционных накладок. Уже упомянул об этом раньше. Так вот объясню более последовательно.

Проблема, которая приводит к высыханию сальника, начинается издалека и нарастает, как лавинный ком:

  1. Изнашивается фрикционная прокладка. На проблемы с легкими толками или трудностями переключения со второй на третью скорости почти никто никогда не обращает внимание.
  2. Отслоившийся высохший клей и остатки бумажных частей фрикциона путешествуют по системе вместе с маслом, наслаиваясь на фетровую мембрану фильтра, оставаясь в клапанах гидроблока.
  3. Падает общее давление масла в АКПП. Автомат машины может вибрировать во время простоя на светофорах или в пробках.
  4. АКПП перегревается. Это сказывается на работе втулки и сальника. Он трескается от высоких температур. Дает течь.
  5. Горячая грязная трансмиссионная жидкость проделывает отверстие между втулкой и сальником. Вначале это маленькая дырочка. Затем она разрастается. Масло убывает и давление падает еще сильней.

Теперь, если вовремя не обратить внимание на потеки масла, то можно потерять гидротрансформатор. А ремонт ГДТ на таких автомобилях, как Ауди А6 С5, Мерседес Бенц будет стоить 3 500 рублей. Это стартовая цена. Сам бублик, если запустить болезнь, обойдется в 60 000 рублей для вышеперечисленных машин.

Признаки неисправности гидротрансформатора

Первым признаком неисправности гидротрансформатора я считаю течь сальника. Если вы заметили, что машина оставляет масляные следы, то у АКПП явно наблюдаются перегревы. А при полном разборе коробки на СТО мы найдем еще и сгоревшие фрикционы.

Если же вы не заметите утечки масла, то после проезженных 1 000 километров, можно будет услышать посторонние звуки и вибрацию автомата. Автомобиль будет дергаться при переключении со второй передачи на третью на скорости 60 километров в час.

Для каждой АКПП дается время, которое она может откатать без капитального ремонта. Но даже у не убиваемых автоматов срок выхода из строя сальника равняется 150 000 километрам пробега.

Как бы вы не берегли АКПП, не меняли масло в нужный интервал, не следили за общим состоянием, автомат все равно приедет к нам на СТО. Правда, сальник гидротрансформатора можно будет заменить на плановом техническом обслуживании, так как мы проверяем все узлы АКПП, когда проводим профилактику машине.

Вот почему так важно вовремя посещать плановые ТО.

Как часто вы бываете в сервис-центрах и делаете ли профилактические процедуры АКПП? Напишите в комментариях.

Как поменять сальник ГДТ АКПП

Вообще я бы не советовал менять только сальник. Сальник гидротрансформатора коробки передач – это следствие. Причина кроется в самом ГДТ и его неисправности. Но, если вы все же точно уверены в том, что замена сальника гидротрансформатора в АКПП пойдет на пользу автомату, то делайте.

  1. Прогрейте автомобиль и поставьте его на яму или эстакаду. Так лучше, чем поднимать на домкрате, тем более, если работаете один.
  2. Отсоедините провода от клемм аккумулятора., вытащите и разберите подставку.
  3. Снимите защиту картера. Отсоедините все разъемы: датчика скорости и других датчиков, разберите трос селектора передач.
  4. Открутите болты крепления АКПП к мотору. Их будет штук 7.
  5. Снимите бензопровод. Он будет только мешать. Раскрутите 2 болта, на которых крепится стартер.
  6. Стартер положите на впускной коллектор.
  7. Открутите второй болт крепления АКПП к мотору.
  8. Датчик катализатора тоже нужно будет снять.
  9. Открутите люк маховика и подставьте тару для слива масла, так как польется жидкость.
  10. Раскрутите кронштейны прямых рычагов. Поднимите переднюю часть на деревянных чурбанах.
  11. Открутите колеса спереди и снимите их.
  12. Ослабьте на сколько возможно хомуты шарниров равных угловых скоростей. Снимите привода, отодвиньте ШРУСы. Обычно меняют ШРУС, первичный вал вместе с сальником. Так как они выходят из строя почти одновременно.
  13. Раскрутите винты, которые крепят коленвал и гидротрансформатор АКПП.
  14. Шланги системы охлаждения также снимите и открутите 2 винта, которые крепят мотор и АКПП.
  15. Снимите кронштейн и подушки. Для снятия подушек нужно будет поднять АКПП на домкрате слегка.
  16. Опустите мотор на подставку, специально подготовленную заранее. Раскрутите три болта.
  17. Теперь аккуратно снимите АКПП, поставьте на землю.
  18. Отделите гидротрансформатор АКПП от всего тела коробки.
  19. Снимите старый сальник ГДТ.
  20. Воткните новый сальник и оденьте гидротрансформатор на АКПП.
  21. Позовите напарника, чтобы помочь воткнуть АКПП в машину. Автомат тяжелый, весит до 75 килограмм. В одного вы не справитесь.
  22. Соберите конструкцию в обратном порядке.
Читать еще:  Как поменять трапецию дворников на приоре
Ссылка на основную публикацию
Adblock
detector
