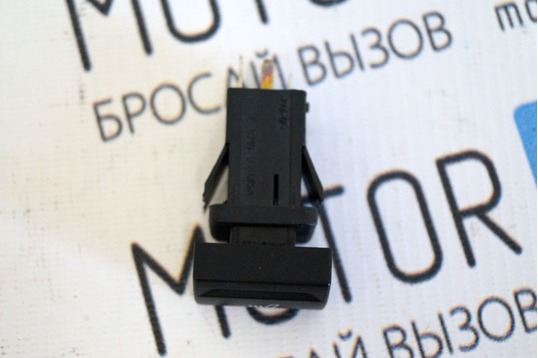

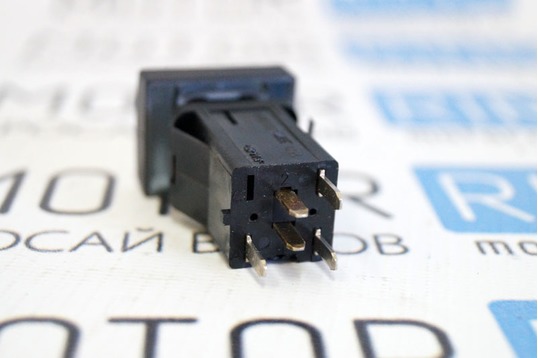

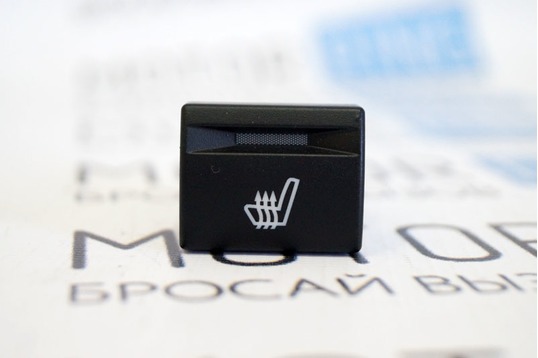

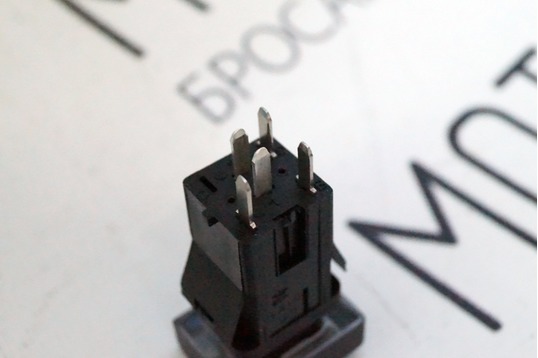

Кнопка подогрева сидений лада гранта

Кнопка подогрева сидений лада гранта

Этот товар выбрали 124 покупателя

Регулирует включение/выключение обогрева сиденья (только одно сиденье).

Комплект: 1 кнопка

Вес, кг: 0.05 Размеры, см: 6 х 3 х 3 Объем, м3: 0.00005

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) для автомобиля Лада Гранта / ВАЗ 2190-91

Уважаемые покупатели, во избежание ошибок при отправке комплекта электрообогрева сидений 2190-6513010 с проводами и кнопками на ВАЗ 2190/91, в строке “Комментарий” указывайте модель вашего автомобиля, комплектацию, год выпуска.

Когда в лютый холод приходится садиться за руль Лада Гранта, и ощущать спиной и тем, что пониже студеное сидение, невольно приходится задумываться о том, что весьма не мешало бы заиметь в машине подогрев сидений. Дело в том, что штатный подогрев сидений на ВАЗ 2190/91 встречается только в люксовом варианте последних годов выпуска, а во всех остальных машинах этой серии обогрева не предусмотрено. Однако отчаиваться не стоит, ведь самостоятельный ремонт и подключение подогрева по силам каждому.

Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.

Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке “наворотов”, это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в “холодный” автомобиль.

Производители подогрева сидений стали выпускать комплекты подогрева сидений, для автолюбителей у которых данной опции нет в комплектации, что позволяет им установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.

Встраиваемый (заводской) комплект обогрева сидений в сборе (на 2 сидения) устанавливаются заводом, на «люксовые» автомобили для автомобиля Лада Гранта (2190-91) по умолчанию.

Изделие создано по формуле “длина нагревающей нити – сопротивление материала – напряжение бортовой сети”.

Это значит что нагревательная нить такой длины (при напряжении 12.5-13.5 Вольт) не может нагреться более 53°С.

Тканевая основа обогрева сделана из негорючего материала, нагревательная нихромовая нить идет во фторопласте, что в совокупности полностью исключает вероятность возгорания изделия.

– Нагревательный элемент (напряжение 13,5 В; Мощность 55 Вт.) – 4 шт.

– Кнопки обогрева – 2 шт.

– Монтажный набор для подключения – 1 шт.

– Схема монтажа – 1 шт.

Штатный обогрев сидений 2190-6513010 на автомобили семейства ВАЗ 2190 / 2191 поставляются на конвейер ОАО “АВТОВАЗ”, товар тестирован и обладает высокой степенью надежности.

Кнопки выключателей подогрева передних сидений расположены в салоне автомобиля ВАЗ 2190/2191 на кожухе туннеля пола.

Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.

Кнопки управления обогревом сидений предназначены для включения / выключения подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в двух положениях на автомобилях Лада Гранта.

Установка электрообогрева сидений 2190-6513010 автомобиля в сборе с проводами и кнопками выключателей подогрева передних сидений ВАЗ 2190, 2191, Лада Гранта и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: 21900651301023.

ВАЗ 2190, ВАЗ 2191.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить подогрев передних сидений в автомобиле семейства Лада гранта.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Греемся или как подключить обогрев сидений на Гранте и установить его

Делая выбор в пользу комплектации Classic, пользователь отказывается от приятных теплых опций и акустической системы, представленных в следующем уровне оснащения Comfort. Посыл рентабелен: за дополнительные 50 000 рублей можно оснастить Lada Granta более качественной аудиосистемой, а оставшиеся деньги потратить на комплект штатного обогрева сидений. Монтажные мероприятия берем на себя – сократим расходы и грамотно запитаем цепь.

Состав комплекта подогрева сидений и как установить нагреватели на Гранту своими руками

Подготовка к монтажу нагревательных элементов

Перед тем, как подключить обогрев сидений на Гранте, необходимо закрепить нагреватели под обшивкой кресел. Безусловно, удобнее это делать на демонтированных «сидушках», предварительно разобранных на две части: спинку и опору. Создание приемлемых условий для установки нагревательных элементов – цель подготовительного этапа. К слову, при определении причин стука гидрокомпенсаторов несколько иная логика.

Предварительные мероприятия выполняются по следующему сценарию:

  • Разъединить колодку питания датчика непристегнутого ремня безопасности, расположенного под сидением. Во многих комплектациях данная опция доступна только для водителя.
  • Открутить головкой Е10, посаженной на вороток, четыре болта, связывающих основание рамы кресла с кузовом и вынуть кресло. Для удобства доступа к крепежным элементам переместить сидение в крайнее дальнее или ближнее положение. Аналогично снять и вытащить из салона вторую переднюю «сидушку».

  • Снять барашек регулировки угла наклона спинки, поддев его двумя плоскими отвертками.
  • В месте соединения спинки и сидения демонтировать пластиковые накладки с левой и правой сторон, выкрутив по одному саморезу.
  • Открутить по 2 болта с каждой стороны, фиксирующие каркас спинки на металлическом основании.
  • Отсоединить спинку от сидения.
  • Пункты 3-6 повторить для второго кресла.


Заводские чехлы крепятся к каркасу четырьмя фиксаторами. С обратной стороны фиксирующие элементы зажаты проволоками. Раскрутив последние, стягиваем ткань. Перед снятием чехла спинки, отсоединить пластиковый замок внизу конструкции. При сборке проволоку целесообразно заменить на пластиковые хомуты.

Установка нагревателей

Цель предварительного позиционирования – добиться такого расположения нагревателей, чтобы провода выходили в стык спинки и сидения. Играть с продольной базой не получится – штатный комплект рассчитан строго по размерам впадин. Сняв защитную ленту, приклеить элемент к каркасу. При необходимости пеноматериал подрезается для незаметного вывода провода.

Запитка или как подключить обогрев передних сидений на Ладе Гранте правильно

Стоимость работ по монтажу в неофициальном СТО составляет не менее 2 500 рублей. За эти деньги в автокресло вмонтируют уже купленные нагревательные элементы и подключат цепь по мануалу. Остается изготовить незамерзайку по домашнему рецепту и выдвигаться в путь. Это для шустрых. Кропотливым владельцам электрическая часть интеграции наверняка не понравится.

Недостатки штатного комплекта

В инструкции указано, как установить подогрев сидений на Гранту и подсоединить его к бортовой сети. Согласно написанному, электрика подключается и функционирует так:

  • Постоянный плюс берется от кнопки аварийной сигнализации.
  • Масса присоединяется к кронштейну крепления штатных проводов отрицательного полюса.
  • Штатный предохранитель заменяется на более мощный.
  • Включение/отключение обогрева производится кнопками напрямую.


Грамотно реализована только одна функция – отключение обогрева при выключении зажигания. В остальном же схема присоединения не совсем удачная:

  1. Плюсовой провод, подходящий к аварийке, тонкий и, вероятно, будет работать на пределе.
  2. Контактная группа кнопок функционирует в опасном режиме, поскольку не предназначена для силовых нагрузок.

К сведению. Комплект предлагает к установке упрощенные кнопки – в них отсутствует индикатор включения в виде лампы желтого цвета (как на органе управления обогревом заднего стекла).

Грамотная схема подключения

Неудачный итог штатного алгоритма подсоединения – оплавленный предохранитель. Подобная реакция свидетельствует о работе цепи на предельном режиме. Избежать этого поможет альтернативная схема присоединения подогрева сидений. Она предусматривает использование двух четырехконтактных реле и запитку их от выключателя К4, подающего выходной «+» после включения зажигания.

Дополнительные элементы

Проводить монтажные работы желательно после приобретения дополнительного монтажного блока уменьшенного размера. Также понадобятся обычные контакты для подсоединения двух реле и два контактных элемента «Лира», увязывающих предохранитель 10А. Дополнительные провода сечением 4 и 1,5 мм2 тоже добавляем в список покупок.

Поиск «+»

Итак, чтобы подключить подогрев передних сидений на Гранте, необходимо выяснить номер выходного плюса реле К4, появляющегося после включения зажигания. Это может быть как 87-й, так и 30-й контакт.

Обычно это контактный элемент №30, но лишний раз удостовериться не помешает. Снимаем реле и диагностируем. Проверка осуществляется подсоединением лампы 12В к 30-му контакту монтажного блока и массе. После активирования зажигания лампа должна загореться.

Подсоединение элементов

Карту подключения ключевых составляющих цепи удобно разбирать на рисунке. Последовательность действий при сборке цепи следующая:

  • Вытащить клемму «+», найденную в ходе теста реле К4, и подсоединить к ней два провода: один (4 мм2) – к предохранителю и далее на 87-й контакт, второй – управляющий плюс от кнопки подогрева (вывод №1). Сделать перемычку и интегрировать ее обратно.
  • На пути следования «+» к реле обогрева сидений встроить предохранитель на 10А, интегрировав контакты «Лира».
  • На втором конце полученных «+» сделать ответвления под вторые выключатель и кнопку управления, подсоединить их к 87-м и 1-м контактам.
  • Сделать два провода массы с перемычками, которые будут крепиться к 85-му, А и С выводам.
  • Проложить управляющую проводку и провод подсветки от кнопок к монтажному блоку. Соединить 2-е контакты с 86-ми; В – с крепежным элементом предохранителя F9 или F10.
  • Присоединить к 30-м контактам каждого реле свой «+» нагревательных элементов.

Перемычки или ответвления удобно делать с помощью контактных пар «папа-мама». «Скруток» лучше избегать, соединяя провода непосредственно в колодке и делая отводы.

Резюме

Технология установки подогрева фронтальных сидений на Лада Гранта состоит из двух этапов: монтажа нагревательных элементов под заводские чехлы кресел и подсоединения их бортовой электросети. Сомнения вызывает предлагаемая схема организации электрической цепи.

Производитель фирменного комплекта предлагает подключать нагреватели напрямую к кнопкам, а запитывать от кнопки управления аварийной сигнализацией. Поскольку цепь достаточно нагружена, лучше организовать питание обогрева через два реле с отдельным предохранителем. Кнопки желательно также заменить – в них нет индикации рабочего режима.

Установка подогрева сидений

Вступление

С наступлением холодов хочется, чтобы в салоне автомобиля было тепло и уютно. Большинство автомобилистов задаются вопросом как же утеплить свой автомобиль к зиме.

Сегодня мы поговорим о установке штатного подогрева сидений от люксовой Лады Приоры в не люксовую. Ведь наверняка всем хотелось бы садиться на теплое сидение авто в знойное и морозное зимнее утро.

Выбор подогрева сидений

Для того чтобы выбрать подогрев сидений стоит определиться какой подогрев вам необходим. Различают несколько видов подогрева сидений для Лада Приора: Накидка, Штатный подогрев, Подогрев «Емеля»

Подогрев сидений от прикуривателя (накидка)

Такой подогрев обширную зону применения и довольно прост в установке. Для установки подогрева сидений от прикуривателя не понадобиться каких-либо навыков автоэлектрика. Чтобы установить такой обогрев достаточно лишь вставить штекер подогрева в прикуриватель и выбрать нужно положение обогрева. Следует отметить, что надежность таких подогревов оставляет желать лучшего. В качестве нагревающего элемента используются нити накала, но так как накидка плохо закрепляется на сидение и часто подвергается заломам, что приводит к обрыву нити и следственно выходу из строя всего обогрева.

Подогрев сидений штатный

Штатный подогрев лады приоры очень надежное устройство, которое можно купить в любом магазине автозапчастей по цене от 1000 рублей. Штатный подогрев имеет только одно положение нагрева и не регулирует температуру нагрева, т.е. сидение будет греться до той степени, пока вы его не выключите. Это является его единственным минусом. Плюсами же данного подогрева является, что нет необходимости использовать дополнительные промежуточные реле для разгрузки контактов. Так как само реле уже встроено в кнопку. Штатный подогрев имеет греющие элементы сидения и поясницы.

Подогрев сидений Емеля

Подогрев сидений Емеля довольно хорошо зарекомендовал себя на рынке. Стоимость такого комплекта подогрева весьма не дешевая от 2000 рублей. Устанавливается такой подогрев аналогично штатному подогреву. Однако существенное отличие от штатного подогрева это возможность регулирования нагрева сидения. Но так же стоит отметить, что установить кнопку подогрева сидений в штатное место получится с трудом, придется выпиливать и подрезать штатное место. Такой подогрев имеет греющие элементы сидения и поясницы.

Защиты подогрева от возгорания

Так как подогрев сидений довольно опасная штука, то в нем должна быть обязательно установлена защита от перенагрева. У штатного подогрева и у подогрева Емеля такая защита присутствует. Защитную функцию выполняет терморегулятор, который автоматически выключается, если термоэлемент нагревается выше 25 градусов. Это функция позволяет безопасно использовать подогрев сидений.

Вот что может быть если использовать подогрев сидений без защиты.

Установка подогрева сидений

Установку подогрева сидений мы рассмотрим на примере установки штатного подогрева. Так как установка иных подогревов будет аналогично установки штатного подогрева сидений.

Для того чтобы установить подогрев сидений своими руками необходимо демонтировать сидения с автомобиля и снять с них обивку. Установка подогрева будет разделяться на несколько этапов.

  • Снятие сидений
  • установка в них термоэлементов
  • установка сидений обратно

Снятие сидений

Инструмент, который понадобиться для снятия сидений:

  • Трещотка
  • Головка на «13»
  • Головка на «8»
  • Головка на «10»
  • Отвёртка «+», «-»
  • Изолента

Процесс снятия сидений

  • Пододвигаем сидение максимально вперед и вытаскиваем пружины 1 и 2

  • Трещоткой с головкой на «13» откручиваем скобы крепления сидения

  • Трещоткой с головкой на «8» откручиваем лыжи сидений в 5-ти местах

  • Отключаем штекер датчика пристёгнутого ремня

  • Вынимаем сидение

  • Далее переходим к разборке самого сидение и установки термоэлементов

Установка термоэлементов

  • Отгибаем пластиковые фиксаторы обивку сидения и задираем обивку вверх.

  • Подсовываем термоэлемент под обивку и пришиваем его к поролону.

  • Натягиваем обивку на каркас сидения и фиксируем ее пластиковыми зажимами.
  • Складываем спинку, оттягивая крючки фиксирующие спинку.
  • Снимаем ручку регулировки положения спинки. Необходимо потянуть на себя пластмассовую шестерню и она снимется.

  • Головкой на «10» откручиваем болт крепления шестерни к сидению

  • Отгибаем штырьки держащие обивку спинки и снимаем ее с них.
  • Подсовываем термоэлемент под обивку и пришиваем его к спинке.

  • Натягиваем обивку на спинку сидения и фиксируем ее зажимами.

  • Соединяем штекер обогрева сидения со штекером обогрева поясницы

  • Продлеваем такую же процедуру со вторым сидением.

Установка кнопки и подключение

Схема подключения

Простая схема для монтажа штатного подогрева сидений в Ладе Приоре

Подключение

  • Сверлим с обеих сторон отверстия возле воздуховода ног задних пассажиров для вывода штекеров под каждый термоэлемент.

  • Снимаем заглушку кнопки подогрева сидений.

  • Просовываем провода в отверстия под кнопку подогрева сидений и разводим провода термоэлементов в разные стороны и просовываем отверстия.

  • Прикручиваем провод массы под гайку крепления центральной торпеды возле рычага КПП.

  • Протягиваем плюсовой провод к блоку предохранителей под центральной торпедой.

  • Подключаем плюсовой провод к предохранителю F11, это предохранитель дворников, питание на нем появляется только после включения зажигания.

  • Вставляем штекер проводки в кнопку подогрева и устанавливаем кнопку в штатное место.

Установка сидений

  • Соединяем свободный штекер на сидении с проводкой обогрева.
  • Проверяем на правильность подключения, то есть права кнопка должна отвечать за правое сидение. Если наоборот, вынимаем кнопку и меняем провода местами.
  • Установка сидений выполняется в обратной последовательности снятию.

Установка подогрева сидений «накидка»

Подогрев сидений «накидка» надевается поверх чехла или сидения вашего автомобиля. Фиксируется на сидении с помощью резинок. Штекер подогрева вставляется в прикуриватель и уже, после чего на кнопке подогрева выбирается нужный режим работы. Опасен такой подогрев тем что некоторые модели не имеют защиты и оставив его в прикуриватели это может обернуться печальными последствиями.

Установка подогрева сидений на ваш автомобиль завершена. Штатный подогрев работает только при включенном зажигании автомобиля.

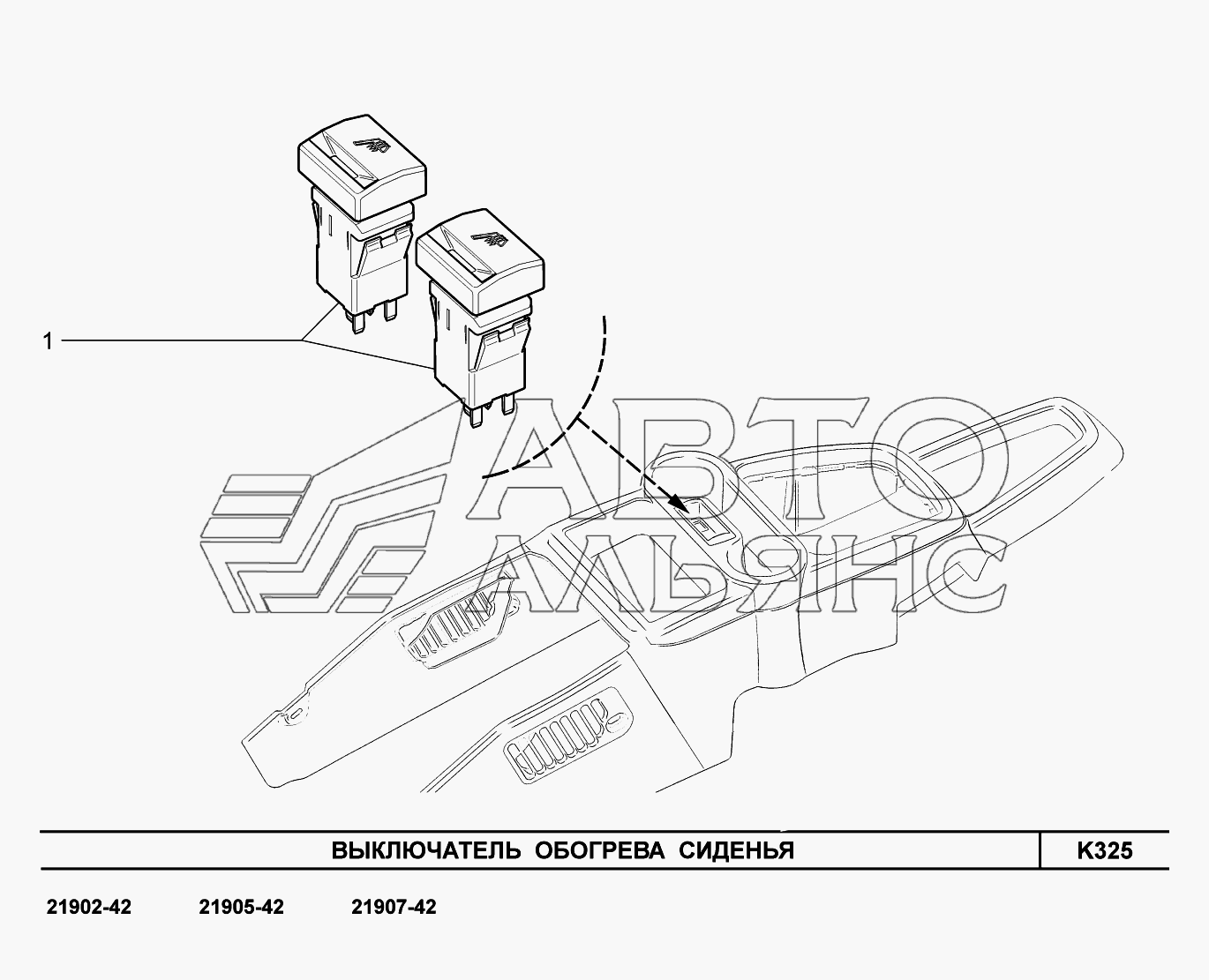

K325. Выключатель обогрева сиденья ВАЗ Lada Granta 2190. Каталог 08.2013г.

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка “Стоимость” – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки “Стоимость” – такие детали мы не продаем и заказы на них не принимаем.

Номер детали Наименование запчасти Кол-во на модель Показать все цены Скрыть цены
1 21900-3710619-00 Выключатель обогрева сиденья Подробно В закладки Найти в прайсе Где еще применяется 2 Стоимость
Код Артикулы Наименование детали Цена
934017 2190-3710619
995.3710
Выключатель кнопка ВАЗ-2190 обогрева сидений АВАР
131.94 О3
132.90 О2
140.88 О1
185.00 РЗ

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка “Стоимость” – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки “Стоимость” – такие детали мы не продаем и заказы на них не принимаем.
