Замена лампочки в салоне ВАЗ 2114: делаем правильно

Лампочка в салонном плафоне обеспечивает равномерное освещение всего интерьера автомобиля, что совсем немаловажно при ночным поездках или, тем более, многодневных путешествиях. Но, со временем, она — как и любая другая лампочка, выходит из строя, причиняя тем самым водителю и его пассажирам немалый дискомфорт. Сегодня мы поговорим о том, как устроена система внутреннего освещения автомобиля, а также расскажем о том, как поменять лампочку в салоне ваз 2114 своими руками.

Штатное освещение салона

В базовый комплект осветителей салона 14-й модели (и ряда других ВАЗовских автомашин) входят:

подсветка приборной панели;
индивидуальный осветительный плафон;
центральный (общий) плафон освещения салона.

Именно последний и отвечает за подсветку всего внутреннего пространства. Он представляет собой патрон с электрической лампой накаливания, закрытый в целях безопасности колпачком (играющим, также, и роль рассеивателя, обеспечивающего равномерное распределение потока света по всему салону).

Провода от контактов плафона идут на концевики дверей, которые отвечают за его автоматическое включение и выключение (для принудительного управления освещением внутри салона предусмотрены кнопки, расположенные на центральных стойках).

Если свет внутри салона вдруг перестал включаться — это еще не значит, что повреждение произошло в самом плафоне и требуется замена лампочки в салоне ваз 2114. Очень часто виноватым в подобной ситуации бывает перегоревший предохранитель, проверять который следует в первую очередь.

Для того, чтобы проверить исправность предохранителя — вовсе необязательно даже доставать его из блока — следует лишь помнить, что салонный плафон и стоп-сигналы, имеют один общий предохранитель. Именно поэтому, если стопы работают, а свет в салоне — нет, то причину следует искать в чем-то другом.

Другой частой причиной неисправности могут стать концевики, которые со временем изнашиваются и перестают работать (об их замыкании может говорить не только не включающийся свет, но и, напротив, постоянно работающий, что будет означать, что концевой выключатель замкнуло во включенном положении). Об этом также следует помнить, и периодически контролировать их состояние, а в случае необходимости — выполнять замену.

Если же проверка показала, что не работает именно лампочка в салоне ваз 2114, то заменить ее можно следующим образом (для замены понадобится лишь плоская отвертка и новая лампочка):

Отключить клемму массы (минусовую) от аккумуляторной батареи.
Поддеть шлицевой отверткой основание корпуса плафона.
Извлечь корпус из посадочного места.
Поддеть шлицевой отверткой фиксаторы гнезда лампы в виде двух защелок.
Вынуть гнездо вместе с лампочкой.
Извлечь саму лампочку и заменить ее на новую.

Сборка и установка плафона освещения выполняется точно также, но в обратной последовательности.

Разобрав плафон, следует внимательно осмотреть состояние контактов на гнезде лампочки — если на них имеются грязь или окислы, то их следует очистить мелкой шкуркой либо ветошью, смоченной керосином или другим растворителем.

Тюнинг плафона

Ввиду того, что внутреннее освещение салона лампочкой накаливания — не самый лучший в плане яркости и экономичности заряда АКБ вариант, то многие автолюбители прибегают к его тюнингу. Заключается он в том, что выполняется замена плафона освещения салона ваз 2114 на светодиодную подсветку. Для того, чтобы это сделать, нужно будет приобрести специальный плафон со светодиодами (приобрести его можно в автомагазине либо заказать через интернет).

Он отличается от стандартной лампочки такими преимуществами, как:

возможность выбора режима яркости при помощи одной кнопки;
наличие системы плавного выключения (затухания) в течение 8 секунд;
наличие системы самовыключения в течение получаса, если двери машины открыты либо неплотно прикрыты.

Установка

Чтобы установить его вместо стандартного плафона, потребуется:

Обесточить бортовую сеть, отключив массовую клемму от АКБ.
Снять защитный колпачок-рассеиватель с салонного плафона.
Отсоединить провода от контактов плафона.
Крестовой отверткой выкрутить 4 самореза, фиксирующих корпус плафона (вместе с основанием) к потолку салона.
Демонтировать крышку-рассеиватель с нового светодиодного плафона.
Подключить провода к контактам светодиодного осветителя.
Смонтировать корпус нового плафона на потолок салона, после чего закрепить его саморезами.
Надеть рассеиватель на новый плафон.
Подключить минусовую клемму к аккумуляторной батарее.
Проверить работоспособность нового тюнингового освещения салона.

Таким нехитрым способом можно своими руками заменить штатную подсветку на более яркую, обеспечивающую полное освещение салона в ночное время и позволяющую выполнять даже самые мелкие операции внутри машины или читать книгу без какого-либо напряжения для глаз.

Кроме этого, такая подсветка практически не разряжает аккумуляторную батарею, благодаря чему ее можно держать включенной практически всю ночь при не работающем двигателе, и не бояться того, что к утру машина не заведется из-за разряженной АКБ.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Lada 2114 ★❼❶★ › Logbook › Светодиодные платы для плафона ВАЗ 2114 сравнение цветовой температуры

Решил сделать фотографии света плафона в темное время суток.
В моем распоряжении были светодиодные платы на холодных белых, теплых белых светодиодах, также комбинированная (10 холодных и 12 теплых) и конечно же стандартная лампочка C5W.

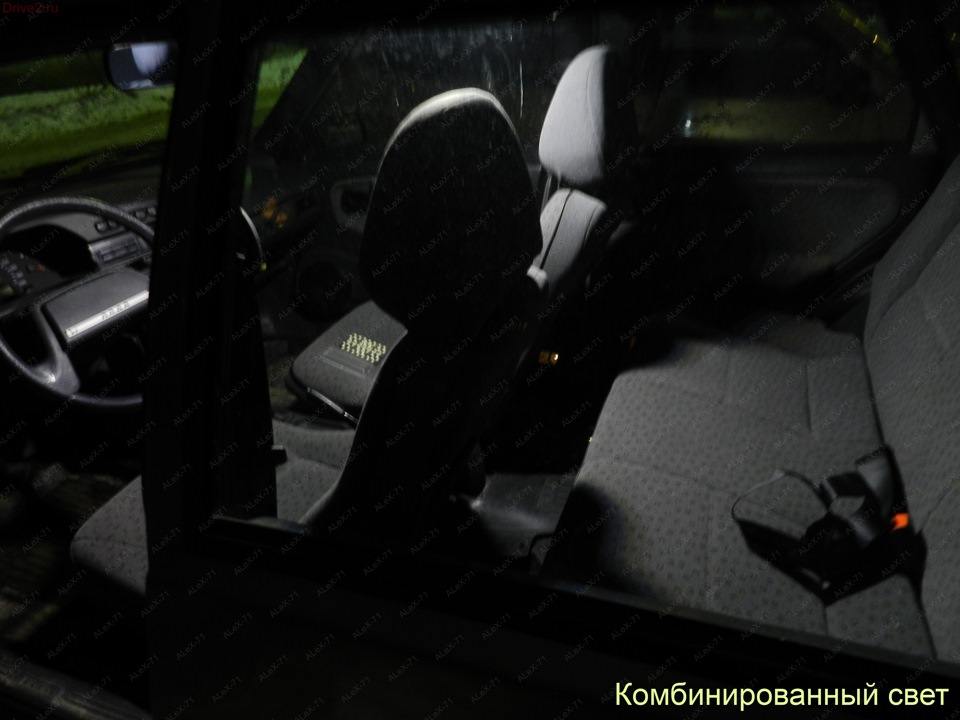

Начнем с комбинированной платы.
Она первая, можно сказать тестовая + стоят резисторы большего номинала — соответственно яркость чуть меньше, как и ток через светодиоды. (сделано для работы с напряжением до 15В)

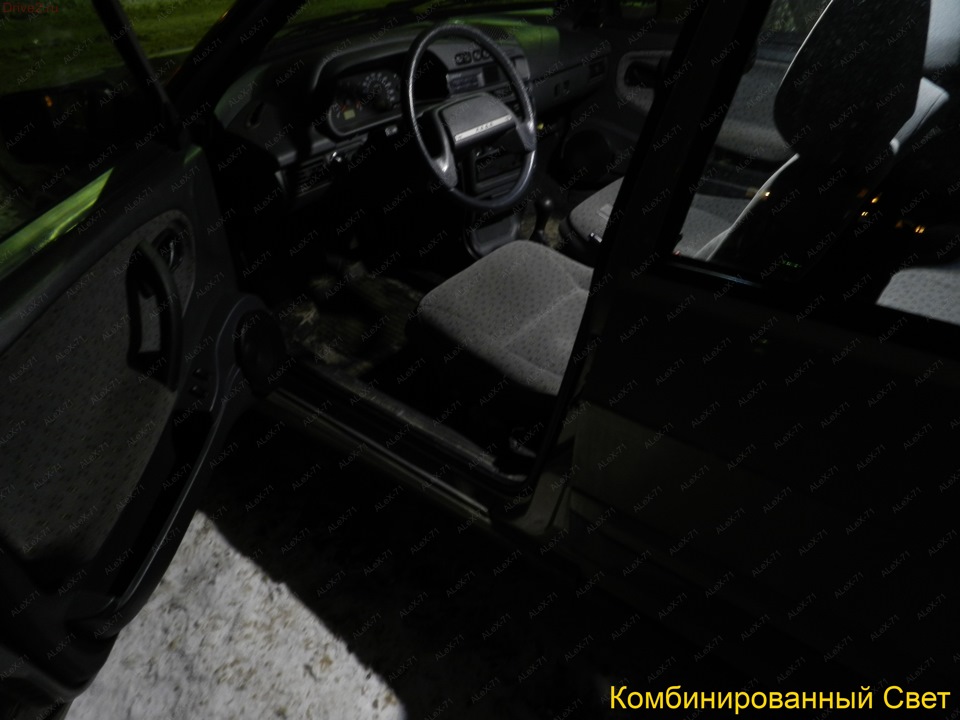

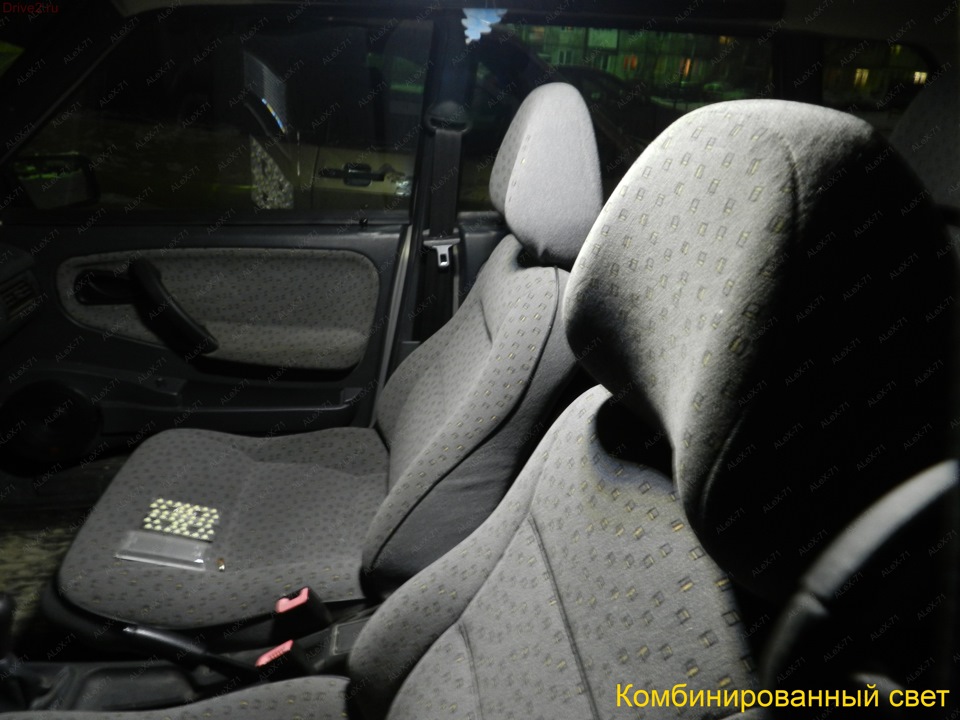

Светит она вот так (фото делал один и без штатива, соответственно выдержка 1с отсюда слегка смазанные фото)

Если приглядеться видно светодиоды разных цветовых температур (синеватые и желтоватые)

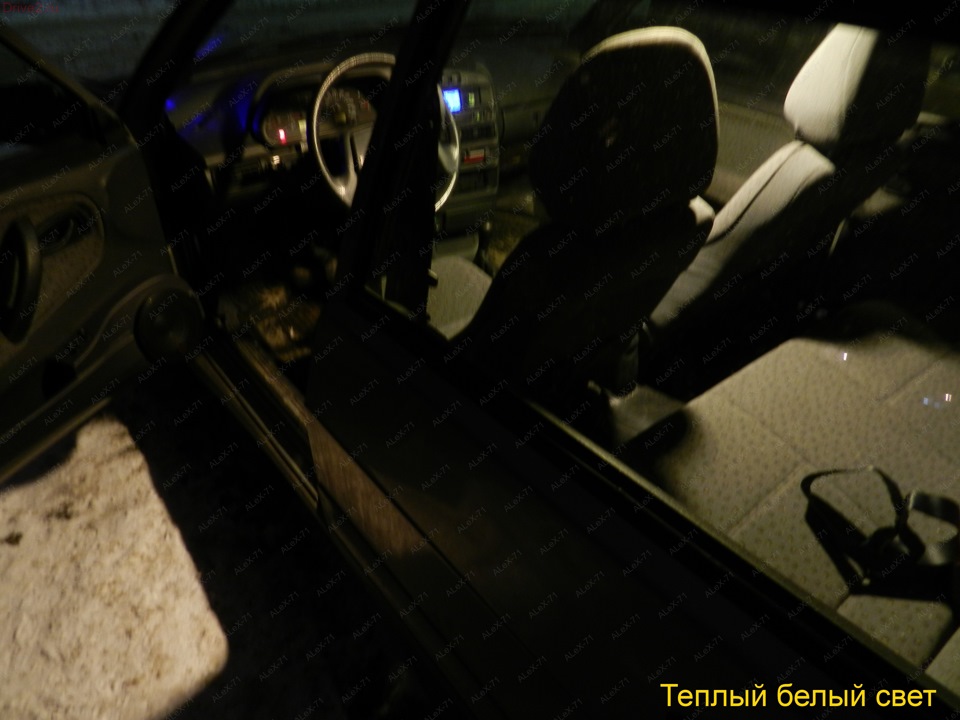

Следующей стала плата с которой я езжу, теплого желтого света. Наиболее приятен для глаза, создает эффект уюта =) и очень похож на обычную лампочку, только ярче

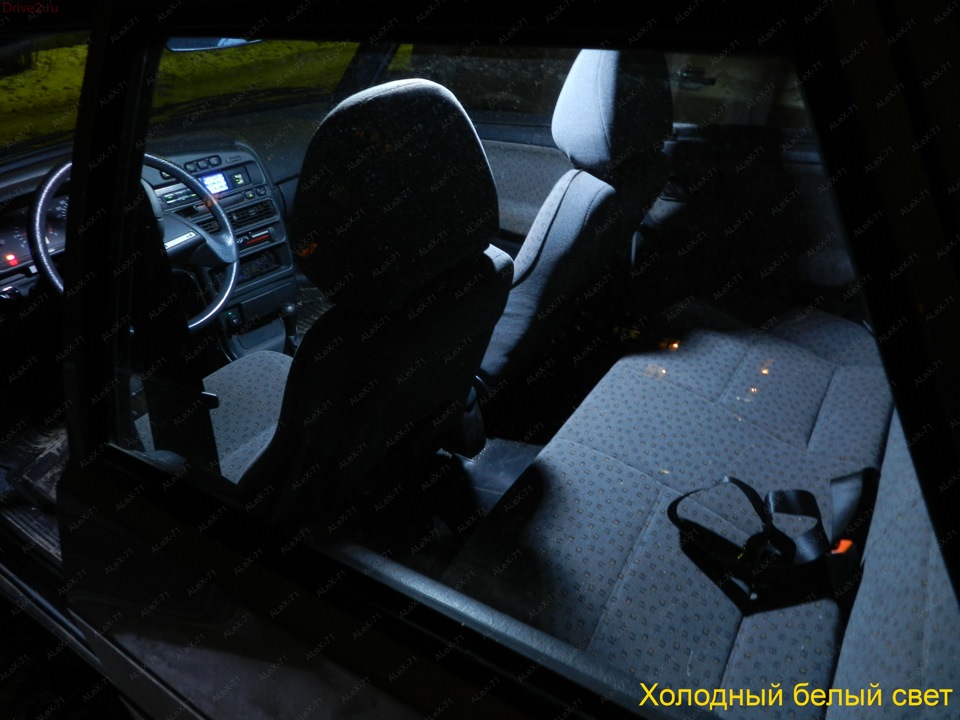

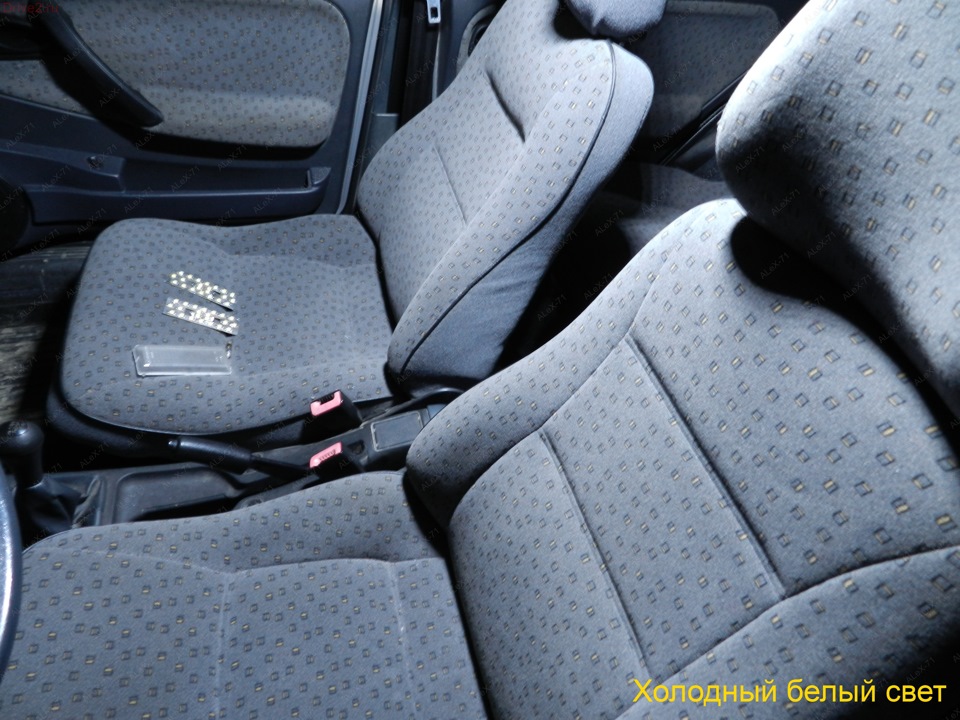

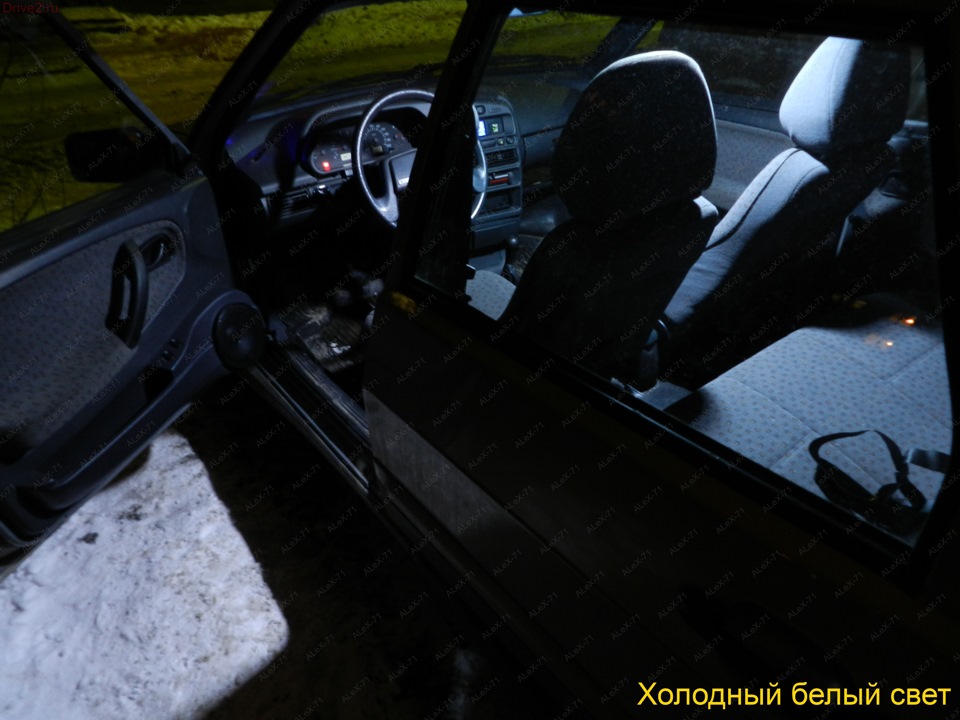

Теперь любимый почти всеми холодный свет
Я не сторонник данной цветовой температуры, слишком она отдает в “синий”. Но эта цветовая температура добавляет крутости ))))
Есть один интересный момент! Если взять 2 одинаковых светодиода Холодного и Теплого свечения — наиболее ярким будет именно холодный. Обусловлено это тем, что в холодном светодиоде чуть меньше люминофора (либо он более прозрачен) — от этого и светить он будет чуть ярче. В желтом люминофор более желтый.

Читать еще: Как сделать экспедиционный багажник на ниву

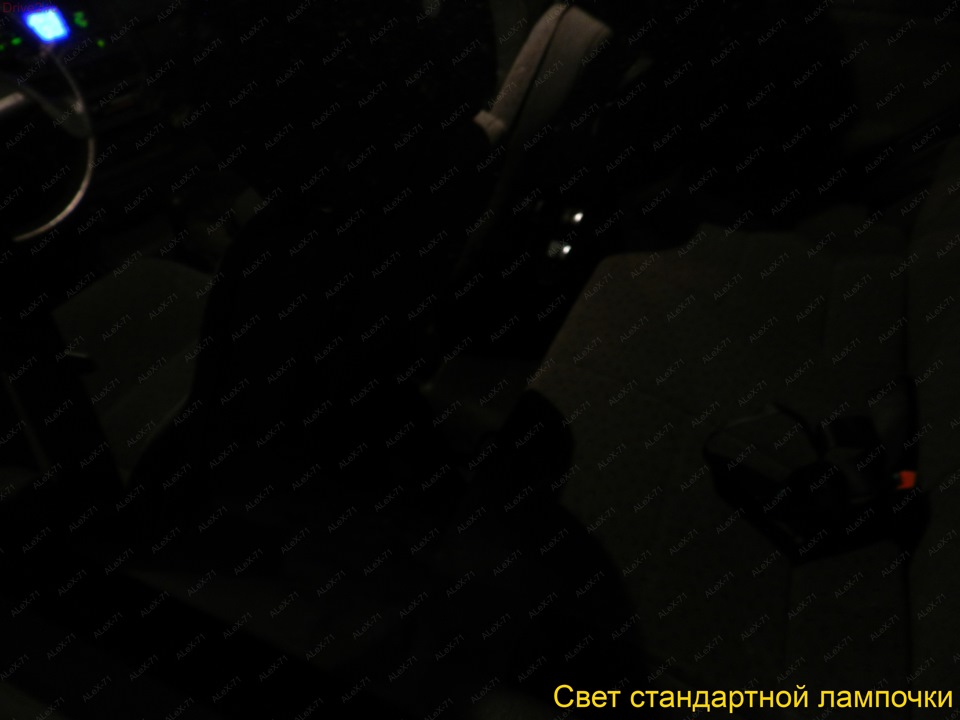

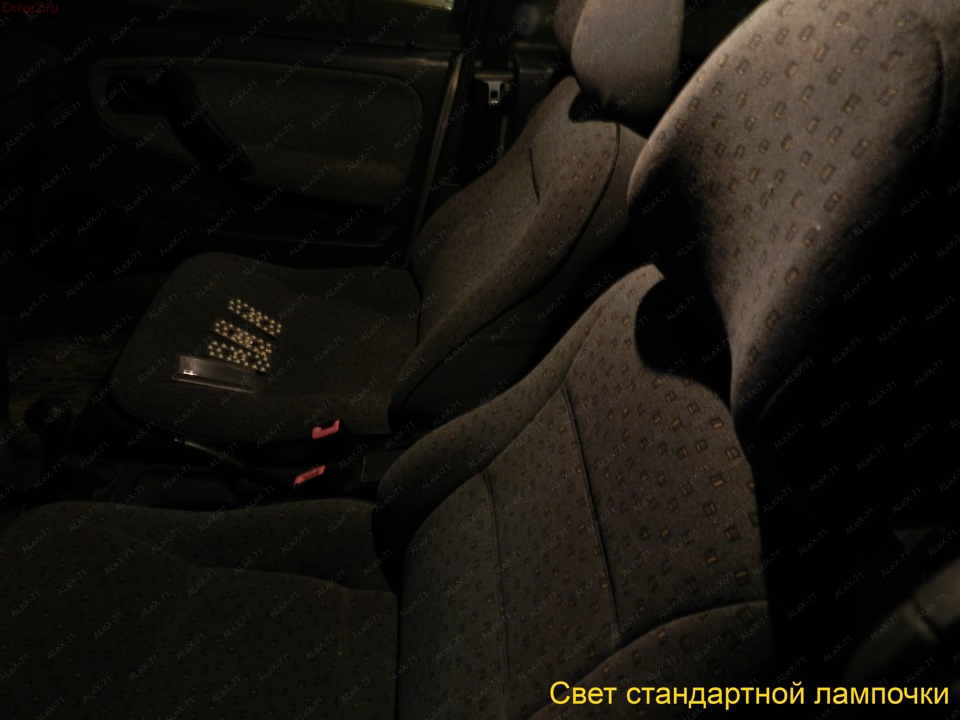

И напоследок постоянный житель новых и не только автомобилей. Да да обычная лампа накаливания C5W. Рассказывать как она светит я думаю не стоит =)

Ну Вы поняли что разница есть =)

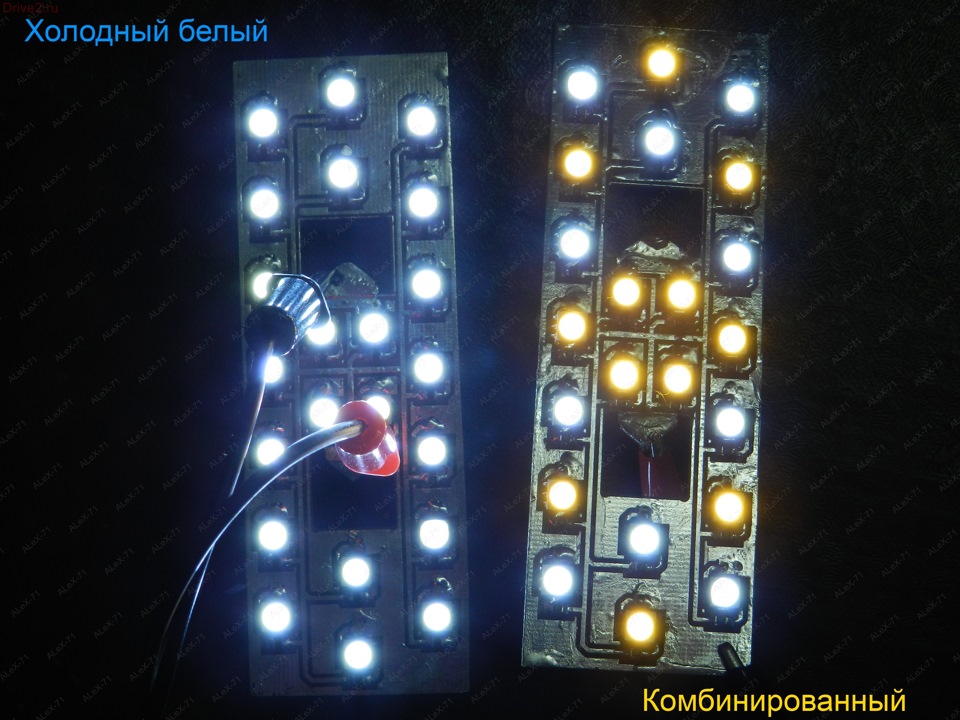

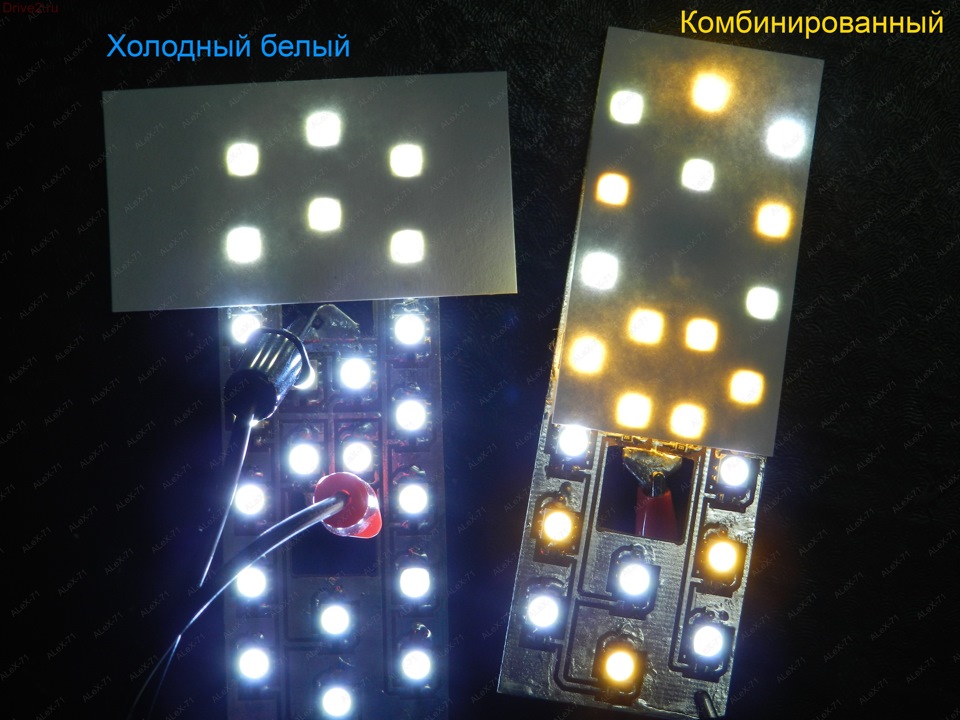

Напоследок фото светодиодных плат.

Теперь конкретно рассмотрим оба варианта.

Теплого и холодного свечения

У данного варианта есть характерная особенность — заметность разных светодиодов при взгляде на плафон.

Всем спасибо за внимание!
Заинтересовавшихся просьба не проходить мимо =)

PS Если понравилось ставьте Лайк (жмите Нравится) мне будет приятно)

FakeHeader

Recommendations

Comments 31

Всем привет.
автору + за идею, норм получилось .
хочу тож поделиться “доработкой ” плафона .
a-a.d-cd.net/641616as-960.jpg
2 цвета. При включение горит белый, при открытии двери зеленый .
Если интересно все тут www.drive2.ru/b/2415878/

привет. можешь платой поделиться ?! ivan-1995g@mail.ru

Делали давно, скорее всего исходник уже не сохранился.

Я себе тоже пожелтее сделал, когда ленту покупал, просил именно теплого света.) Синее освещение глаза вообще не радует.)

Ага, теплый свет в морозное утро греет)

С нашей печкой это +10 по Цельcию в машине! 😀

где-то пилюс сэмь восэмь) Это уж точно)))

Ага, теплый свет в морозное утро греет)

а у кого заказать можно ХОЛОДНЫЙ БЕЛЫЙ СВЕТ на ваз 2114 ? ответь пжл, эту вещь ищю давно !

Здесь читаю только я, наверно можно у меня заказать.

“Дыры в полу не прожигает?” (с) чьё то =)
— слишком ярко имха. Я себе поставил 12 смд 5050. Было 32 — ослепляло ночью.

нет все отлично, с таким чудесным расположением плафона потом еще и мало становится. (у меня теплые диоды, они светят чуть слабее или так кажется)
Для меня света много не бывает)

светодиодов слишком много
некоторые из них светят друг на друга, от этого часть светового потока теряется

“некоторые из них светят друг на друга” — вот это я не понял совсем.

цена вопроса такой платы? и где купить в туле можно?

Подделывать наверно еще не пробовали)

Хорошо всё расписал. Мне понравилось как светит плата с холодным светом.

ага, так сказать модный, молодежный, пАцанский свет ))
PS мне желтый больше нравится=)

а я просто вместо штатной лампы поставил диодную 5050 c-a.d-cd.net/6228a24s-960.jpg белого свечения, салон освещает как лампа дневного света, но потом добавил вторую лампочку (снял металлические колпачки и приклеил на силикон) в заднюю часть плафона чтоб лучше освещала задние сидения.
по началу ночью этот прожектор слепил, но после установки плавного вкл/выкл — все просто супер! в салоне реально светло
и точно такие же в подсветку дверей поставил
показывал друзьям у них Тойота РАВ4 и КИА Серато купе — у них просто челюсти отвисли — сказали что такое ставят тока на иномарки бизнес класса и то простые лампочки))))

хм, это версия на 22 светодиодах, я вынашивал на 56))) но как писал ранее яркая печка, поэтому так и осталась в проектах.

Почему нет света в салоне ВАЗ 2114: секреты электрика

Система электрооборудования автомобиля ВАЗ 2114 включает в себя целый спектр различных световых приборов.

Хорошо, когда светло в салоне

Условно их можно разделить на такие группы:

Головной свет;
Задние фонари;
Освещение в салоне.

Чтобы водителю было проще ориентироваться на дороге в темное время суток спереди автомобиля в блоке фар установлены галогенные лампы ближнего и дальнего света. В один блок с ними также установлены и лампы поворотников, чтобы при ремонте машины можно было снимать весь блок. Сзади стоит по одному блоку с каждой стороны, которые включают в себя стоп-сигналы, лампы поворотов и лампы заднего хода.

САЛОН МАШИНЫ

Отдельного разговора стоит и освещение салона. Салон ВАЗ 2114 освещается с помощью таких устройств:

Плафон освещения салона;
Лампы индивидуального света;
Подсветка приборов на панели управления;
Свет в бардачке, прикуривателе и отдельные лампочки для некоторых кнопок и переключателей.

Плафон общего света в ВАЗ 2114 расположен в салоне машины и освещает его. Инженеры решили, что его оптимально будет разместить над головами водителя и переднего пассажира, поэтому он просто встроен в обивку потолка и закреплён там болтами. Обычно этот плафон загорается, когда открыта какая-то из дверей, а гаснет вместе с ее закрытием. Это знакомо нам из классики, где аналогичная система была организована с лампочками на дверных стойках.

Плафон освещения салона

Здесь фонарь загорается, когда срабатывает концевик двери ВАЗ 2114, который стоит на стойках и нажимается самой дверью. Есть также отдельные кнопочки для пассажира и водителя, чтобы включать этот плафон по желанию.

НЕ РАБОТАЕТ ПОДСВЕТКА

В случаях, когда не горит свет в салоне ВАЗ 2114 водители, которые не разбираются в электрооборудовании машины и его ремонте сразу же начинают лезть в интернет и пытаться найти там какой-нибудь совет или решение проблемы. Но, как бы странно это не было, освещение салона ВАЗ 2114 можно починить и самостоятельно, нужно только минимум инструментов для этого и подробный план действий, который мы сегодня и разберем.

НАЧАЛЬНАЯ ПРОВЕРКА

Начинать ремонт лучше с проверки работоспособности конкретной лампы – возможно, просто сгорела лампочка и ее нужно будет просто заменить. Если же не гаснет свет в салоне ВАЗ 2114 или наоборот не включается при открытии дверей, то нужно проверять концевики дверей на работоспособность, нужно посмотреть в порядке ли контакты, если они окислились, то лучше зачистить и протереть спиртом.

Также существуют определенные нюансы, если стоят светодиоды. Обычно водители предпочитают как можно быстрее заменять обычные лампы на светодиоды, это связано с такими факторами:

Экономичность;
Более длительный срок службы;
Яркость света гораздо выше при низких затратах.

Но при эксплуатации таких ламп необходимо чтобы полностью учитывалась электросхема, так как для светодиодных ламп важно чтобы соблюдалась полярность.

Так что нужно проверить плюс и минус и если что, то перевернуть лампочку в другую сторону и посмотреть загорится ли она после этого. В любом случае лучше переделать плафон индивидуального освещения ВАЗ 2114 под светодиодные лампы, чтобы от него было больше яркости.

Читать еще: Можно ли запаять алюминиевый радиатор оловом

Также на всех лампочках нужно проверить напряжение на контактах и узнать поступает ли туда ток. Если его нет, то придется искать обрыв провода где-то в проводке. Это будет требовать разбора определенных деталей машины, но от этого никуда не денешься – если уже не работает освещение салона ВАЗ 2114, то нужно чинить. Самое большое внимание все-таки нужно уделить концевикам, часто проблема в нарушении цепи заключается именно в них, там легко может оборваться провод, а вы этого даже не заметите.

ДОРАБОТКА СВЕТА В САЛОНЕ

Подсветка салона ВАЗ 2114 своими руками может быть переделана и под свои цели и нужды. Самым интересным вариантом считается полный съем штатного плафона, и установка вместо него программируемого аналога вместе с интегрированными светодиодами. Такую модернизацию лучше делать сразу, как только было замечено, что не работает свет в салоне ВАЗ 2114 – зачем чинить уже сломанную старую лампу, если можно вместо нее поставить новую и гораздо лучше.

К тому же новая лампа будет иметь такие функции, которых нет у штатного варианта:

Возможность выбрать яркость из трех возможных вариантов, регулируется нажатием кнопки;
Автоматическое отключение через определенное время, если дверь не закрыта до конца или просто открыта. Это не даст посадить аккумулятор за ночь;
Плавное гашение лампы, выключение происходит в течение 10 секунд.

МОНТАЖ НОВОГО ОБОРУДОВАНИЯ

Теперь разберемся как установить светодиодный плафон на автомобиль, для этого нам обязательно понадобиться схема освещения салона ВАЗ 2114. Делается это в такой последовательности:

Снимаем плафон;
Откручиваем основу корпуса;
Подсоединяем новый плафон;
Прикручиваем светодиодный плафон на место.

Сперва нам нужно снять родной плафон и отсоединить провода от него, все контакты, тоже нужно снять рассеиватель. Корпус к обшивке крыши прикручивается четырьмя саморезами, они просто выкручиваются и корпус вынимается. Далее, нужно взять новый корпус и присоединить все штекеры в соответствии со схемой к контактам, которые идут на аккумулятор. Новый корпус прикручивается точно так же на те же четыре самореза, а рассеиватель на защелках вставляется на место.

Вот таким вот нехитрым способом можно обновить свой салон в машине и сделать, чтобы подсветка салона ВАЗ 2114 была более комфортна и удобна.

Напишите ниже в комментариях на сколько полезный данный материал.

Не горит центральный плафон в салоне 2114

Опции темы

Поиск по теме

Не горит центральный плафон в салоне 2114

Рыбий глаз горит, а центральный нет.Что интересно: напряжение на центральном есть, а тока нет.Снял плафон, принес домой зачистил контакты, подключил к бп, все горит, т.е. дело не в нем.В чем может быть причина?

жуть какая.никогда подобного не встречал.ты поподробнее опиши,глядишь Николу Теслу переплюнешь своим открытием.

а так то проверь горят ли стопаки.может просто предохранитель сгорел.если пред целый и в плафоне все в норме,то только с мультиметром всю цепь прозванивать.

да контакт где то плохой.у меня так же с габаритом задним было.цешкой звоню,показывает 12 в.а лампа не горит.контакты почистил,всё заработало.посмотри разьём который на фонарь идёт.

Мдяяя.
А чё в начале темы ХЕЛП. не написал?

У меня тоже не горит. А не горит потому что я лампочку вытащил от-туда. А вытащил потому что замыкало в дождливую погоду и лампочка светила. Вот такие дела. А как вытащил лампочку, так всё прекрасно стало)
Надо искать простые решения проблем))

не знаю как на четырке,а у меня общее питание со стопаками.тож без лампочки ездил,на техосмотр приехал,а у меня стопаки не горят(просто пред заменить надо было) .вот и х.з. сколь я без них катал и как мне в *опу никто не в’ехал.

Я поставил в плафон светодиодную . Красота !

наподобии такой , только на картинке плата ровная , а у моей лампы эта плата “поломана” на три части . Центр светит прямо , а крайние светодиоды в разные стороны . Получается свет распространяется пол большим углом излучения

да у хелпера до плафона не доходит ток.главно напряжение доходит,а ток нет.прям даж не знаю.

Где-то плохой контакт. Надо искать.

Не горит при открывании дверей – или вообще, даже когда вручную включаешь?

Когда нажимаю не горит

Описываю специально для тебя: беру мультиметр, переключаю в режим измерения напряжения прикладываю щупы к контактам плафона, показывает 12 вотльт.Переключаю мультиметр в режим измерения тока, подключаю последовательно, показывает ноль, лампа не горит.
Теперь беги диссертацию пиши

Иди далее по проводке – ищи неконтакт.

ну да.и поселят меня между Наполеоном и . ну не знаю кто там еще в психушках преобладает..
что,прям ровно 12 вольт?это на заведенном ,или заглушенном авто?как ты включил при этом лампу?или от открытой двери шло?
хотя о чем я. что там шло.
ладно пусть спецы разберают.

Не надо диссертации писать . Закон Ома всего лишь .

У мультиметра очень большое входное сопротивление ( по русски – он мало берет тока ) . Поэтому , даже при большом омическом сопротивлении проводки ( плохой контакт ) – показывать будет 12 вольт .

Теперь ты включил нагрузку ( лампу ) – замкнул цепь . У лампы сопротивление намного меньше , чем сопротивление плохого контакта . Поэтому , основное падение напряжения при этом оказывается как раз на месте плохого контакта . Лампе же остается чуть чуть . Ток там конечно не ноль , а мизерный ( нужно переключиться предел измерения мультиметра ) . Да и если при включенной лампе замерить на ней напряжение – там тоже что то будет ( допустим , 0,1 Вольт )

Читать еще: Лампа стоп сигнала красная

Не надо диссертации писать . Закон Ома всего лишь .

Вот не лень было все расписывать? ))

Освещение салона ВАЗ 2114

Базовое освещение

Штатным образом, на базовой моделе вопрос освещения в салоне на этой машине решен достаточно просто:

плафон освещения салона ВАЗ 2114;
плафон индивидуального освещения салона;
подсветка приборной доски.

Есть еще освещение вещевого ящика и подсветка салона ВАЗ 2114, которая включает лампы подсветки передней пепельницы, переключателей и рычагов отопителя и шкалы гидрокорректора передних ламп.

Плафон освещения салона — электроприбор несложный. Встроен в обивку салона в средней, верхней части кузова, над головами водителя и пассажиров. Он должен загораться при открывании дверей и гаснуть при их закрытии, простой электрический сигнал подается от концевиков, установленных на дверных стойках. В салоне имеются выключатели на передних и задних боковых стойках с каждой стороны для ручного включения плафона.

Плафон освещения салона ваз 2114

Бывают случаи, когда не работает свет в салоне ВАЗ 2114. Такие вопросы частенько обсуждаются на форумах любителей этой машины. На самом деле особых проблем с устранением такой неполадки возникнуть не должно. Имеется отработанная схема действий в таких случаях.

Проверить работоспособность лампы. Если она не загораются, значит предохранитель неисправен и следует его заменить. Если же стоп-сигнал работает исправно, то с предохранителем все в порядке и надо искать дальше.
Проверить, в каком состоянии лампочка, если она исправна, значит надо проверить контакты и концевики на стойках дверей. Если была установлена светодиодная лампа, то поменять полярность, возможна была перепутка при установке.
На контактах надо замерить ток, поступает он или нет. Если тока нет, то надо прозванивать всю цепь, возможен пробой в проводке.
Концевики на дверных стойках следует проверять очень внимательно, специалисты и многие из тех, кто общается на форумах говорят о том, что именно в этом месте часто бывают неполадки. Возможен просто плохой контакт, который надо подрегулировать.

Тюнинг плафона

Такая приятная и увлекательная вещь для автолюбителя, как тюнинг своими руками, возможен и с плафоном освещения салона. Вместо обычного устанавливается плафон с программируемой светодиодной лампой. Он имеет расширенные функции:

выбор трех режимов яркости, этот выбор производится переключением выключателя с интервалом в одну секунду, запоминается последнее включение;
задержка выключения 6—8 секунд с плавным гашением лампы;
автоматическое отключение при незакрытой или неплотно закрытой двери через 30 минут.

Цена на такой плафон всего около пятисот рублей, поэтому выбор очевиден.

Порядок установки и подключения плафона с программируемой светодиодной лампой:

снимается пластмассовый рассеиватель штатного плафона;
отсоединяются провода от контактов этого устройства;
выворачиваются четыре самореза удерживающие корпус осветителя на потолке кузова и снимается корпус старого прибора;
светодиодный осветитель освобождается от пластмассовой прозрачной крышки-рассеивателя;
электропроводка подсоединяется к штеккерам светодиодного осветителя в соответствие со схемой;
корпус нового плафона крепится к потолку кузова на штатное место саморезами;
пластмассовый рассеиватель фиксируется на корпусе.

Следует отметить, что такой осветительный прибор выдает более яркий свет, который в темное время суток является хорошим подспорьем для всех людей, которые находятся в машине.

Как Поменять Лампочку В Плафоне Ваз 2114 mp3

Слушать

Длительность: 3 мин и 53 сек

Битрейт: 192 Kbps

Ваз 2105 Замена Ламп P21W На Светодиодные Тест Сравнение

Замена Диска Сцепления Ваз 2115

Крутые Авто Лайфхаки Хитрости Для Водителей

Не Все Водители Знают Об Этом И Могут Попасть В Дтп Полезный Совет От Автоэлектрика П

Замена Ремкомплекта Рулевой Рейки Ваз 2112

Заблуждения Водителей И Устройство Abs

А Вы Знали Что Это Нужно Делать Каждые 3 Года С Автомобилем

Ваз 2114 Убрал Всё Лишнее Выбросил Весь Колхоз С Машины

Замена Лампы В Центральном Плафоне Подсветки Салона На Хендай Солярис Hyundai Solaris

Простой Способ Очистки Пластика Авто Который Должен Знать Каждый

Подсветка Ручки Кпп Ваз 2114 День Ночь

Газовые Упоры На Тринашку Прощайте Неудобства Будни Тазовода 24 Стойки На Самару

Как Снять И Прочистить Сапун Двигателя Ваз 2114

Обтяжка Панели Каучуковым Материалом 1 Часть

Как Сделать Светодиодные Задние Фонари Led

Замена Моторедуктора Заслонки Отопителя Ваз 2110 2111 2112

Автокомитет Как Проверить Подвеску Самому Https Vk Com Avtokomitet

Тест На Внимание От Автоэлектрика Вч

Сейчас скачивают

Скриптонит Капли Вниз По Бёдрам Санкт Петербург Live А2 26 05 17

Как Поменять Лампочку В Плафоне Ваз 2114

Спасают От Зомби Топ Моменты И Сцены Аниме Фильмов Hd Школа Мертвецов Лучший Кино Клип

Sniper Elite 4 Walczy For Honor Premiery Tygodnia

Kurtlar Vadisi Pusu 301 Yeni Bolum 29 9 2016

T R U E Insanity Elmo Roblox True Pain

Dancing Line Singing China S History The Chinese Garden Ft Ng Adem

Fnaf 3 Epoch Plush Version

Best Fan Digimon Games

Schweizer Gertl Mein Lieblingswerkzeug

Одам Гушти Ширинми Хамма Шокда Интернет Портлади

Английский Язык По Плейлистам Урок 460 Уроки Английского Языка Английский Для Начинающих С Нуля

Karttop Strijdt In Lelystad Om Nk

Najim Dangal Haqiqatni Aytdi

Кому Слабо Челлендж

Дни И Ночи Я Скучаю

No Turning Back

Far East Movement Feat Justin Bieber Live My Life S Logic Remix Andy Neson Promotion

Electro Swing Dance Devil Swing Dagames Fandroid Caleb Hyles
