Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

  • Установка ГУР.
  • Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

  1. При вращения руля торсионный вал скручивается;
  2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
  3. Проанализировав информацию, блок подает команды на электромотор;
  4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

  • Дрель вместе со сверлом по металлу.
  • Набор отверток, болгарку.
  • Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

  1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

    Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

Здесь вы можете увидеть крепления, которые нужно убрать.
На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

Как установить гур на ваз 2110

Тема старая и избитая, но всё же хочу поделиться своим опытом.

Сразу хочу ответить на часто задаваемые вопросы:
Почему ГУР? Ведь ЭУР лучше/проще/надёжней/не отбирает мощность от двигателя
1. Потому, что ГУР рейка имеет 2,7 оборота от упора до упора, а все прочие рейки 2110/приора/калина имеют 4,2 оборота. Единственное исключение это рейка калины шпрот с 3,1
2. Мне нравится, когда руль усиливается и на скорости
3. ИМХО гидрорейка лучше демпфирует удары по колёсам и позволяет не чувствовать увода при разгоне. Опять же это только мои ощущения
4. Идея гидроусилителя мне в принципе нравится больше. Можно считать это религиозными убеждениями

Как дорого?
В пределах 10-12 тыр

Насколько сложно и долго ставить?
1 полный рабочий день, ничего сложного, потребуется минимальный набор инструмента

Компоненты

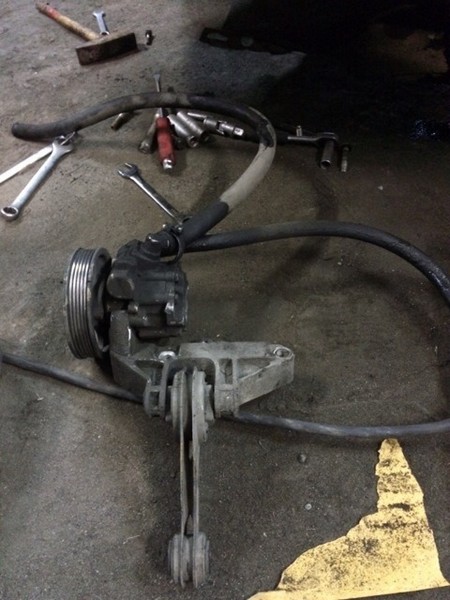

Вот так выглядит наиполнейший набор ГУР:

Все остальные детали есть либо в свободной продаже, либо достаются на разборе.

Отдельное внимание нужно обратить на шланги высокого давления. Они бывают старого и нового образца. Старого отличаются тем, что у них непосредственно резиновый шланг может отсоединяться от стальной трубки которая прикручивается полым болтом на золотниковый механизм рейки. Это удобней тем, что позволяет заменить потекший шланг без снятия рейки.

Далее кронштейны.
Я устанавливал всё по стандартной схеме и использовал штатные кронштейны.
Насос ГУР крепится на своём кронштейне тремя болтами спереди и дополнительной пластиной сзади. Если покупаете кронштейн на разборе отдельно, обращайте внимание на её наличие:

Генератор переезжает наверх, как в 16 кл. двигателях. Здесь нужно обратить внимание на то, что есть кронштейны генератора под ГУР и под кондиционер. Они сильно отличаются внешне:

Не могу утверждать, но возможно потребуется установить так же кронштейн опоры двигателя нового образца, без уха сверху:

Ну и последнее, рулевой карданчик.
При установке ГУР требуется его замена потому, что часть рулевой рейки заходящая в салон существенно длиннее:

На этом заканчиваю первую часть. В следующей расскажу о практических моментах установки и нестандартных деталях.

Устанавливаем гидроусилитель руля на ВАЗ 2110

Последний выпуск этого автомобиля идет с гидро или электроусилителями руля. Но большинство предыдущих выпусков было лишено этого приспособления, облегчающего управление. Инженеры завода рассказывают, как самостоятельно любой владелец ВАЗ 2110 может установить на свою «рабочую лошадку» гидроусилитель руля.

Для этого необходимо купить сам гидроусилитель руля, состоящий из насоса, бачка, шлангов, рулевой рейки и крепления генератора. Последнее можно улучшить при помощи другим креплением. Также идет ремень ГУР и натяжной ролик. К этому выбираете специальную жидкость. Сам процесс установки не сложный, но для этого лучше всего находится в гараже, где можно подключить болгарку и сварку. Варить много не придется.

Первым делом устанавливаем натяжной ролик. Снимаем кожух ГРМ, устанавливаем кранштей с уже подготовленной шпилькой под ролик, делаем отверстие в кожухе ГРМ и устанавливаем ролик на шпильку. Далее снимаем генератор и рулевую колонку. Болгаркой и сваркой на 3,5 см укорачиваем вал. Дорабатываем и закрепляем насос на кронштейне вместе с подушкой. Устанавливаем ремень ГУР и бачек и меняем рулевую рейку на рейку с ГУР. Последним заливаем жидкость в бачек. На этом установка гидроусилителя закончена.

ВАЗ 2110 ВАЗ 2110 21101 ВАЗ 2110 21102 ВАЗ 2110 21103 ВАЗ 2110 21104 ВАЗ 2110 21106 ВАЗ 2110 21108 ВАЗ 2110 21109 Lada ВАЗ 2110

Перейдём к практической части.

Всё же вкратце опишу процесс замены:
Для начала необходимо демонтировать старую рейку, рулевой карданчик и металлический защитный щиток в месте входа рулевой рейки в салон. Снять генератор и его кронштейн.
Затем прикручиваем новый пыльник на моторный щит и устанавливаем рейку. По моему опыту удобней всего её просовывать открутив с неё шланг высокого давления, сняв резиновый шланг обратки (штуцер можно не откручивать) и открутив усы. В таком виде рейка совершенно спокойно проходит через окно правой рулевой тяги. Просунув рейку до места нужно провернуть её вокруг своей оси и прикрутить шланг высокого давления. В какую сторону крутить точно не скажу, ориентируйтесь по месту.
Сразу же можно одеть шланг обратки и прикручивать рейку на место. После чего уже прикрутить к ней усы и рулевой карданчик.
Далее закрепить магистраль обратки и расширительный бачок. Стальная трубка обратки крепится по правому лонжерону. У меня на кузове 2006 года под это были приварены шпильки. Схема прокладки обратки выглядит вот так:

Закончив с рейкой переходим к кронштейнам навесных агрегатов. Прикручиваем на место нижний кронштейн для ГУР и верхний для генератора:

Болты
Кронштейн ГУР крепится снизу к блоку двумя болтами М10х55 (которыми был прикручен кронштейн генератора), а сверху прикручивается болтом М10х25.
Кронштейн генератора крепится поверх кронштейна двигателя. При этом правый и нижний штатные болты необходимо заменить на М8х85, а левый верхний болт кронштейна генератора, который вкручивается в тело кронштейна двигателя использовать М8х40.
Верхнее ухо генератора прикручивается к кронштейну болтом М8х60.

После закрепления всех агрегатов и магистралей, можно прикручивать шланги и приступать к креплению ролика.
Небольшое замечание. Если прикрутить насос с шлангом высокого давления, то будет очень сложно затянуть нижний болт кронштейна двигателя, поэтому процесс сборки лучше проводить в порядке:
Кронштейн генератора -> насос с шлангом высокого давления -> генератор.

Читать еще:  Коробка ваз 2107 5ст цена

Обводной ролик
Здесь начинаются нестандартные детали и решения. Идея не нова и я подсмотрел её у пользователя MikeS с форума autolada.ru. Часть фотографий буду использовать его же т.к. свои сделать не было ни времени ни возможности. Просьба не пинать за это.
Как вам известно, на 8 и 16 клапанных двигателях использован поликлиновый, эксцентриковый обводной ролик ремня навесных агрегатов которым он же и натягивается. При этом ремень проходит в форме квадрата вокруг опоры двигателя. Недостаток схемы всем известен — плохой охват шкивов, пробуксовывание ремня при попадании воды, необходимость откручивать опору двигателя для замены ремня.
Для решения всех этих проблем решено было использовать схему с нижним расположением обводного ролика.
В установленном виде всё выглядит вот так:

Для реализации такой схемы требуется:
1. Доработать переднюю крышку генератора и кронштейн генератора
2. Подрезать опору двигателя

1. Ролик закрепляется на нижнем болту крепления генератора. Штатно там использован болт с резиновой втулкой, вот такой:

Т.к. резиновая втулка сделана под М8, то использовать её уже не удастся и вместо неё требуется изготовить стальную. В итоге всё должно выглядеть вот так:

При этом на существенно выступающем конце болта и будет закреплён ролик. Для правильного его позиционирования под него необходимо изготовить дистанционную шайбу толщиной 14-15 мм. У меня установлена и на чертеже 15, но это ВАЗ, поэтому может у кого-то будет нужно меньше.
Чертежи втулки и шайбы:

Гидроусилитель руля на ваз 2110: замена, ремонт и многое другое

Гидроусилитель руля Ваз 2110

Гидроусилитель руля на ваз 2110 – это просто чудо-деталь, которая позволит получать от вождения наибольший комфорт. Если на модификации Ваз 2110 стоит такой ГУР, как называют данную деталь коротко, то это отлично.
В этой статье узнаем, как проводится замена шланга гидрусилителя ваз 2110 или другой ремонт ГУР.

Замена шлангов и масла

Ваз 2110 гидроусилителем руля

Шланги ГУР – это важная его часть. Поэтому за ними нужен глаз да глаз.
Но что делать, если они все-таки нуждаются в замене? Отвозить автомобиль в СТО? Конечно же, нет необходимости, ведь все это можно сделать и самостоятельно.
Обычно замену шлангов проводят одновременно с заменой масла ГУР. И будет кстати, как раз представить совместную инструкцию.

  • Для начала нужно поднять оба передних колеса автомобиля (они должны оказаться в воздухе);
  • Находим бачок ГУР, из которого следует откачать масло;

Примечание. Откачивать масло из бачка ГУР можно, используя больший стеклянный шприц, который имеет еще и удлинитель в виде трубки.

  • Выкачиваем масло;
  • Поворачиваем рулевое колесо до упора в любую сторону (после этого в бачке вновь появится масло, которое нужно вновь выкачать);

Ваз 2110 гидроусилитель руля

  • Теперь поворачиваем руль в другую сторону и опять выкачиваем масло;
  • Снимаем шланг, являющийся проводником масла (через него масло идет со стороны салона и попадает в бачок);
  • Крутим руль из стороны в сторону (опять же должно выйти масло);

Замена масла гур

  • Берем новое масло для гидроусилителя (обычно идет около 800 мл);
  • Заливаем его в бачок до максимального уровня;
  • Опять крутим руль из стороны в сторону (до упора);

Примечание. При вращении руля масло будет уходить. Нужно будет постоянно подливать его.

  • Заводим двигатель на несколько секунд, глушим;
  • Опять крутим рулевое колесо;
  • Подливаем масло;
  • Прокачиваем и удаляем воздух из системы, прокручивая руль на заглушенном автомобиле по десять раз в каждую сторону (делаем столько же раз и при запущенном двигателе).

В процессе замены масла обязательно смотрим на все шланги и патрубки. Если масло вытекает, то это признак порванного или неисправного шланга, который нужно будет заменить.
Замену шлангов проводят только после полной откачки масла. Нужно будет открутить хомуты, снять шланги с насоса.
Что касается установки, то новые шланги и патрубки следует затянуть хомутами и при этом не перестараться (шланги легко лопаются, если что).

Примечание. Установка новых шлангов может быть сложной, так как неудобно само расположение ГУР.

Насос ГУР

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют.
Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Ваз 2110 есть гидроусилитель на авто

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек.
Это вовсе не означает, что восстановить работу такого насоса невозможно.
Ниже представлена инструкция по снятию и разбору насоса ГУР:

  • Снимаем хомут;
  • Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
  • Отсоединяем разъем;
  • Снимаем со штуцерного болта ДДЖ (датчик).

Примечание. Этот самый датчик давления жидкости уронить ни в коем случае не рекомендуется. В противном случае придется покупать новый.

  • Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
  • Снимаем приводной ремень гидроусилителя;
  • Теперь пора приступить к снятию самого насоса;
  • Ослабляем первый болт, крепящий насос;
  • Выворачиваем полностью второй болт, фиксирующий насос;
  • Снимаем насос в сборе.

Примечание. Помним, что первый болт, фиксирующий насос, полностью снять не получится.

Ваз 2110 жидкость в гидроусилитель

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Подшипник и сальник насоса

Ваз 2110 с гидроусилителем руля

Изношенный подшипник в закрытом корпусе также может стать причиной неисправности гидроусилителя руля. Не исключение и манжета, которая нуждается в периодической замене.

Примечание. Закрепить новый подшипник в корпусе насоса возможно двумя способами: сделав выточку у токаря или закрепив при помощи загнутых краев корпуса.

Рассмотрим оба варианта:

  • Чтобы закрепить подшипник первым способом, нужно сделать выточку на токарном станке с внешней стороны корпуса. Затем в стенке насоса сверлим отверстия с резьбой.
    Новый подшипник следует вставить и закрепить при помощи болтов с заточенными концами, которые еще и отпиливаются.
  • Второй вариант подразумевает загибание краев корпуса.

Насос собираем в обратной последовательности. В отличие от других моделей насоса, вариант ZF имеет лопатки, которые не переворачиваются.

Примечание. Для вдевания фланца на вал потребуется его нагреть. Затем резко одеть на вал и подождать, пока остынет.

Насос гидроусилителя может шуметь после установки. Но пугаться этого не нужно, ведь все объясняется просто: притирка деталей.

Ремень генератора и ГУР

Генератор на автомобиле ваз 2110 с ГУР

А что, у владельца ваз 21103 с гидроусилителем? Как известно, если на Ваз 2110 установлен ГУР, который, стоит заметить, полностью устраняет вибрации, свойственные переднеприводным автомобилям, замена ремня генератора проводится совершенно иначе, чем принято.
Как правило, ремень генератора меняют после 45-60 тыс. км пробега, а трещины на нем – прямой признак замены. Обычная замена этой детали занимает не больше 10 минут, но на автомобилях с ГУР – это требует больше времени, да и на его привычном месте ремня не найти.
На этом месте, если установлен ГУР, помещается насос, о котором было написано выше. Сам же генератор расположен бывает выше.

Ваз 21104 гидроусилитель и рулевая в сборе

Сложность замены в данном случае характеризуется тем, что ремень крутится вокруг левой опоры мотора, что вынуждает открутить опору, приподнять двигатель и уже затем снять ремень.
Специфичность наблюдается и в случае натяжения ремня генератора. В частности, угол обхвата ремня шкива генератора в случае с ГУР довольно мал и принятое обычно натяжение в 1 см вверх и вниз здесь не работает.
Ремень начинает проскальзывать. Это означает, что натяжение ремня с ГУР должно быть сильнее.

Примечание. Если после натяжения ремня генератор начинает выть в процессе обкатки автомобиля, ремень следует немного ослабить.

Как видим, ГУР – это и лишние хлопоты, связанные с ремонтом. Но, если научиться все делать своими руками, проблем удастся избежать.
Кроме того, можно неплохо сэкономить на ремонте, цена которого с каждым разом в СТО растет. Инструкция, представленная выше – это ознакомительный вариант для владельцев Ваз 2110 с ГУР.
Полный пошаговый мануал по замене ГУР, его ремонту и т. д. можно найти в других статьях, посредством видео или фото – материалов.

ГУР ВАЗ 2110, 2111, 2112

1. Установка ГУРа ВАЗ 2112

Подвернулся на днях комплект гидроусилителя. Сразу поехал ставить. Сложного ничего нет, если у вас есть все, что нужно для установки, а именно, – все крепления шланги рейка насос бачок.
Теперь по порядку:

ставим крепление под шпильку натяжного ролика ремня генератора

Все лишнее снимаем, а именно, – генератор вместе со всеми креплениями

в крышке ГРМ делаем отверстие под шпильку ролика

Далее, ставим насос ГУРа на старое место нижнего крепления генератора и нижнюю подушку на место

крышку ГРМ, старую рейку

откручиваем подушку крепления двигателя и просовываем ремень генератора кстати его надо купить новый длинее чем родной и закручиваем подушку на место и прикручиваем верхнее крепление генератора

Читать еще:  Как работает датчик сцепления

рулевой вал, карданчик

ставим генератор натягиваем ремень

Далее, ставим новую рейку на место, предварительно открутив металлический кожух вокруг отверстия в салоне, чтобы новая рейка пролезла. Прикручиваем все в обратном порядке. Ставим короткий карданчик и на этом почти законченно. Еще надо провести шланги от насоса до рейки и от рейки обратку до бачка. Бачок ставиться на шпильки крепления абсорбера. Вот и все. Далее, заливаем масло (я залил декстрон красное. и заводим. Смотрим, чтобы нигде не было течей. Выезжаем и радуемся легкому рулю.
Мои ощущения просто не передать словами – руль пальцем крутиться, на трассе четче откликается, кочки теперь почти не чувствуются, в грудь ничего не отдает.

2. Замена ГУР на ЭУР ВАЗ 2112

Данный текст посвящен замене ГУР на ЭУР на ВАЗ 21124.
И так, давно хотел поменять ГУР на ЭУР, т.к. считаю данное решение от Автоваза не самым удачным, как минимум из-за необходимости откручивания подушки двигателя, и подъема его же для замены приводного ремня.

И так, было куплено:
1. Рейка от калины спорт
2. ЭУР с и вал с разборки от Приоры 2009 г.в.
3. Кронштейн генератора нижний
4. Кронштейн генератора верхний в сборе
5. Ремень генератора

Ну что же, приступаем.
Я делал следующим образом:
1. Снимаем руль, снимаем кожух рулевой колонки
2. Откручиваем карданчик от рулевой рейки, откручиваем рулевую колонку, вытаскиваем рулевую колонку
3. Лезем под капот, сливаем масло с ГУРа, вытаскиваем бачек ГУРа, откручиваем ШВД от рейки
4. Откручиваем рулевые наконечники от стоек
5. откручиваем рейку, пытаемся ее вытащить, у меня не получилось
6. Откручиваем рулевые тяги от самой рейки, предварительно вытащив пластину которая фиксирует от раскручивания болты. Удобнее это делать еще до откручивания рейки
7. Откручиваем Защиту рулевой рейки от выпускного коллектора
8. Пробуем опять вытащить рейку, у меня опять не вышло
9. В связи с тем, что рейка с ГУРом имеет большую толщину на месте входа в салон и, соответственно, длинна, на которую рейка по сравнению с обычной, входит намного больше, у меня рейку без разбора механизма который находится в салоне, вытащить не получилось. Только сняв механизм получилось вытащить рейку.

10. Далее ставим ЭУР. Кстати, вал соединяющий рейку и рулевую колонку на 21124 с ГУРом, имеет необходимую длину, для установки с ЭУРом, т.е. вал от Приоры и накидная вилка от 2131 равны по длине валу от 21124 с ГУР.
11. Прокидываем силовые провода. Кстати, не знаю, как у всех, но у меня проводка под капот идет в центре снизу моторного щита, хотя я почему-то думал что проводка проходит через левое крыло.
12.Снимаем панель приборов, начинаем сращивать провода. Я подсоединял тахометр, датчик скорости, и плюс при включении зажигания. В моей колодке, провода на индикацию ЭУУР не оказалось, буду потом дополнительно прокидывать. Кстати после установки ЭУР, места в кожухе рулевой колонки осталось совсем мало, а учитывая, что там еще провода и штекеры соединения замка зажигания, пришлось повозиться, а в конечном итоге и подпилить нижнюю часть кожуха снизу, и перенести разъем диагностики чуть ниже.

13. Собираем все обратно, что еще не собрали по салону
14. Снимаем насос ГУРа вместе с кронштейном, ставим кронштейн для генератора, верхний нижний, ставим генератор. Насос я снимал через низ, откручивая защиту

Собственно, все, далее был сделан сход развал, дабы выставить кол-во оборотов руля в обе стороны равным.

Все это заняло у меня 13 часов непрерывной работы.
Впечатления приятные. Усилие на руле ослабевает после 40-50, но на скорость руль туговат, пока не привык.
Расход снизился где-то на 0.3-0.5 л на 100, субъективно ехать стала веселей.

Ах да, еще забыл. За счет того, что рейка с ГУРом больше, в салоне при установке обычной остается большая дыра. Теоретически, можно поменять это окно, куда рейка вставляется, и все будет красиво, но т.к. у меня этого окна не было, я заклеил его несколькими слоями виброизоляции стп, и сверху акцентом еще. Получилось довольно тихо.

3. Замена масла ГУР ВАЗ 2112

Решил заглянуть сегодня в бачок ГУРа и удивился – масла мало и цвет какой-то коричневый. Почитав форумы, было решено заменить масло полностью. При этом начал появляться шум насоса. Поездив по магазинам, нашёл оптимальный вариант для себя, потому, что того масла что заливают с завода нигде нет. Купил Mobil ATF 220, красным цветом. Приехал домой и начал замену. Опишу все подробно.
Без помощника не обойтись.

1. Откачиваем жидкость из бачка
2. Снимаем шланг обратки с бачка и глушим его, например, другим шлангом с пережатым концом (я снял полностью бачек и промыл его.-(на штуцерах бочка стрелками обозначены вход и выход масла.
3. На обратку надеваем другой шланг и выводим его под машину в заранее подготовленную емкость
4. Заливаем в бачек жидкость до максимального уровня, помощник заводит двигатель
(как только жидкость уйдет, помощник глушит мотор по Вашему сигналу.
5. Снова заливаем жидкость до отметки “МАКС” и повторяем процедуру до тех пор, пока в приготовленную емкость не пойдет чистая жидкость;
6. Надеваем шланг обратки назад и доливаем жидкость ГУР до нужного уровня.
Преимущество метода в том, что получается поменять масло ГУР полностью, без остатков старого.
Недостаток — масла потребуется в 2 раза больше, чем при обычной замене, у меня ушло два литра.
Шум насоса исчез, чему я рад, и теперь знаю какое масло у меня залито..

VazLada.info

VazLada.info

Страницы

Категории

Установка ЭУР, ГУР на ВАЗ 2110 своими руками

Принцип действия ЭУР и ГУР

ГУР ВАЗ 2110 представляет собой систему, состоящую из множества элементов. Насос ГУР в данном случае приводится в движение коленвалом — он осуществляет перекачку масла, в результате чего посредством давления позволяет осуществлять вращение рулем.

Электроусилитель руля представляет собой модульную конструкцию, которая встраивается в рулевую колонку, непосредственно сам модуль состоит из:

  • электродвигателя синхронного типа;
  • торсиона;
  • нескольких датчиков;
  • управляющего модуля.

Устройство ЭУР для автомобиля ВАЗ

Принцип действия заключается в следующем — торсион скручивается, датчик осуществляет считывание момента, а электромотор передает небольшое усилие на выходной вал.

Ценообразующие факторы

Стоимость гидроусилителя в разных точках продажи существенно отличается. Объяснением этому является учет продавцами при формировании цены разных факторов. Например, стоимость данной автозапчасти зависит от:

  • Разновидности.
  • Качества.
  • Оригинальности.
  • Бренда.
  • Поколения авто.
  • Состояния.
  • Места приобретения.
  • Необходимости заказа доставки и цены такой услуги.
  • Известности фирмы-реализатора.

Целесообразность установки ЭУР

Установка ЭУР на ВАЗ 2110 актуальна в том случае, если на машину ставятся более широкие колеса, которые отличаются от штатных на несколько размеров. Да и в любом случае, установка электроусилителя позволит добиться более комфортного управления, поскольку рулевое колесо будет реагировать даже на незначительные прикосновения.

Разновидности

Все гидроусилители руля можно поделить на два вида:

  1. Электрические . Система представлена электродвигателем, механизмом управления и механической передачей. Особенность такого типа устройства состоит в создании дополнительного усилия при повороте рулевого колеса специальным электроприводом. Обеспечивает идеальную управляемость на всех скоростях, при резком повороте. При возникновении сбоев в работе блоков управления электрическое устройство может резко отключиться.
  2. Электрогидравлические . Гидронасос запускается от электромотора, который питается от генерирующего прибора. В плане экономии топлива электрогидравлический усилитель является более предпочтительным. Запчасть отличается эффективностью и информативностью.

По месту покупки запчасть можно взять:

  • На авторынке.
  • В магазине автодеталей на машины ВАЗ.
  • В пункте разбора транспорта.
  • В интернет-магазине.
  • По объявлению.

Подробное руководство по установке электроусилителя руля на «Десятку»

Процедура установки усилителя осуществляется следующим образом:

  1. Сначала необходимо взять приобретенные провода и извлечь из разъема штатную клемму, а затем установить ее в разъем на жгуте.
  2. Клемма, подключенная к разъему, монтируется там, где был провод, соединенный со штатной колодкой. Это необходимо сделать для того, чтобы у вас была возможность пропустить штатный кабель между жгутами. Необходимо также учитывать, что провод от колодок идет на 50 ампер, соответственно, необходимо устанавливать такой же предохранительный элемент.
  3. Следующим этапом будет демонтаж накладки рулевой колонки, замка зажигания, а также всех переключателей, расположенных под рулем. На этом этапе нужно все делать аккуратно, поскольку сама накладка хрупкая и может потрескаться.
  4. Затем выкручивается винт, фиксирующий рейку, после чего осуществляется ее снятие. Далее, вам нужно будет сравнить длину старого и нового промежуточных валов, поскольку потребуется произвести корректировку пластин и самого вала. Дальнейшая процедура обгонки осуществляется путем обтачивания — лучше всего ее выполнить на станке, это позволит получить наиболее точный результат. Рекомендуем обратиться с этой задачей к специалистам. Что касается размеров пластины, то они корректируются методом пересверливания некоторых отверстий на большую глубину. Кроме того, возможно, вам понадобится также немного подрезать углы пластины с помощью болгарки, после чего между ней и кузовом автомобиля нужно будет установить прокладки.
  5. Установите усилитель вместе с рейкой и пластиной — возможно, стандартный винт для фиксации не подойдет, поэтому придется установить вместо него болт меньшей длины. В свою очередь, это может привести к необходимости установки ограничителя, чтобы не допустить произвольного вращения вала.
  6. Далее, производится монтаж центральной части переключателей.
  7. После этого осуществляется укладка двух проводов из салона транспортного средства к АКБ, укладывать проводку желательно через левое крыло. Производится демонтаж расширительного бачка омывательной системы. Вам нужно найти длинную медную проволоку, с ее помощью вы будете проталкивать проводку. Затем откройте монтаж блок с предохранительными элементами и найдите провода, которые идут в моторный отсек, через это же отверстие вам нужно будет протолкнуть проволоку.
    Будьте осторожны, чтобы не повредить проводку. Когда проволока выйдет через левое крыло, прикрепите к ней провода усилителя и протолкните их в моторный отсек.
  8. Затем производится демонтаж контрольного щитка, сделав это, нужно найти красный разъем. Далее, проводка от усилителя проталкивается в пространство под щитком. От красного разъема необходимо отключить оранжевый кабель, на него устанавливается колодка из комплекта проводов для ЭУР. Этот провод следует состыковать с оранжевым проводком устанавливаемой системы, а оставшийся конец с клеммой монтируется вместо штатного кабеля в разъем.
  9. Аналогичные действия осуществляются с проводом серого цвета, он также установлен в красном разъеме. Проведенные в моторный отсек кабеля необходимо подключить следующим образом: черный провод подключается к минусу, розовый — к плюсу. Собственно, на этом процедуру монтажа можно считать завершенной. Теперь вам нужно только установить на место кожух и руль.
Читать еще:  Какие пружины лучше поставить на ниву шевроле

Монтаж системы ГУР должен осуществляться специалистами автосервиса, а владельцу выдается на руки специальный документ. Акт выполненных работ предоставляется в регистрационно-экзаменационное отделение дорожной полиции, и на его основании вносятся изменения в ПТС. В ходе проведения установки необходимо строго соблюдать инструкцию, прилагаемую к оборудованию.

Пошаговое проведение работ по монтажу гидроусилителя руля на ВАЗ-2107:

  • автомобиль загоняется на смотровую яму или подъемник, передняя часть подвешивается, демонтируются колеса;
  • с помощью специального оборудования от сошки рулевой машинки отсоединяются наконечники тяг;
  • в салоне машины раскручивается шлицевое стыкование и извлекается вал, на котором установлено рулевое колесо;
  • болты, фиксирующие машинку к лонжерону, отпускаются, и механизм снимается;
  • на освободившееся место крепится новый редуктор с исполнительным гидроцилиндром;
  • на блоке цилиндров двигателя устанавливается насос, обеспечивающий нужное давление масла в конструкции. Через шкив коленчатого вала перекидывается приводной ремень и натягивается, как указано в инструкции;
  • на следующем этапе осуществляется монтаж шлангов высокого давления и трубопроводов, их подключение к исполнительному механизму и компрессору;
  • в систему заливается эксплуатационная жидкость (1,8 литра), и оборудование проверяется на герметичность соединений

В заключение процесса гидравлический корпус нужно прокачать, чтобы удалить из него оставшийся воздух. Для этого требуется несколько раз вывернуть руль до упора в обе стороны. После этих действий осуществляется пробный первый запуск двигателя и проверка системы на предмет работоспособности. Усилие на руле должно резко начать уменьшаться почти сразу после пуска.

Для дальнейшей эксплуатации модели ВАЗ-2107 проводится проверка углов установки колес на специальном стенде. При необходимости развал и схождение регулируются и приводятся к характеристикам, установленным технически паспортом. Следует помнить о том, что гидроусилитель руля дает возможность совершать маневры при малой скорости и проворачивать рулевое колесо даже на месте без особых усилий.

Ориентировочные расценки

Новый гидроусилитель на машины ВАЗ 2110 и 2112 можно приобрести за 20 000-32 000 рублей.

Устройство, работа, контроль технического состояния и обслуживание ГУРа на ВАЗ-2110 (стр. 2 из 3)

Водитель поворачивает руль, колеса сопротивляются — торсион закручивается тем сильнее, чем больше усилие на руле. Золотник открывает каналы и направляет масло в исполнительное устройство. В механизме типа “винт—шариковая гайка” большее давление подается или за поршень, или до него, помогая тому перемещаться вдоль рулевого вала.

А в реечном механизме масло подается в корпус рейки — в ту или иную сторону от поршня, связанного с рейкой, и подталкивает ее вправо или влево.

Когда баранка уже повернута до упора, срабатывают предохранительные клапаны, сбрасывая давление масла и сохраняя детали механизма от повреждения.

У автомобилей с ГУР проверяется отсутствие течи масла из гидросистемы при повороте управляемых колес в крайние положения и выдержке их в течение 3,5 с. Кроме этого у всех автомобилей оценивается легкость поворота рулевого колеса при движении.

Порядок работы: прогреть жидкость, желательно на ходу, чтобы вся грязь взвесилась в ней. Заглушить двигатель, открыть крышку бачка ГУР, для чего открутить обрезиненую гайку с крышки. Откачать крупным шприцем или грушей содержимое бачка и слить. Выкрутить шток с помощью рожкового ключа (шток подпружинен). Поддеть фильтр отверткой. достать его, скачать остатки жидкости. Вернуть СТАРЫЙ фильтр на место, ввернуть шток, залить новую жидкость на 5мм ниже риски, закрыть крышку. Завести двигатель, интенсивно поработать рулем, заглушить. Повторить слив жидкости, заливку новой, прогонку на ходу, пока жидкость не станет чистой. Слить последнюю порцию, поставить новый фильтр, залить жидкость, закрыть окончательно. Откручивать шланги высокого давления ГУР для облегчения слива жидкости не советую, они могут потечь.

Гидроусилитель руля для ВАЗ-2110

Гидроусилитель для «десятки» появился на свет давно. Автомобиль еще не встал на конвейер, а для него уже готовился новый рулевой механизм. Немецкая фирма ZFLS (ZF Lenksysteme GmbH) по техническому заданию ВАЗа явила на свет «двойню» – механический и гидравлический рулевые механизмы. Многие их элементы – картер механизма, чехол рейки, крепеж – были общими, не говоря о тягах рулевой трапеции, а вот начинка, конечно, различалась. Механический вариант сегодня хорошо известен владельцам «десяток». Его отличительные особенности – четыре оборота от упора до упора и рейка с переменным передаточным отношением. В середине оно примерно 1/43 оборота вала руля на миллиметр хода рейки, а «по краям» увеличивается до 1/32 – с тем чтобы при больших углах поворота колес снизить усилие, требуемое для поворота баранки.

Гидравлический механизм – более «короткий»: всего 2,8 оборота. Максимальное соотношение теперь в центре, но оно близко к механическому варианту – 1/45 об/мм, чтобы руль не был слишком острым. А при больших углах поворота его можно «укоротить», чтобы делать меньше перехватов, ведь усилие все равно останется небольшим. Поэтому на краях соотношение уменьшено до 1/54.

Предполагалось, что механику и основную часть гидравлики будут производить на ВАЗе, а самые сложные и ответственные узлы (гидронасос, распределитель и т. п.) – закупать у ZFLS. Собирать узел должны были на ВАЗе. Стендовые и дорожные испытания ГУРа дали положительные результаты, но тогда гидроусилитель заводчане отложили в сторонку, доведя до конвейера лишь «механику». В 2001 году работу над узлом возобновили совместно с ООО «Рулевые системы», у которого уже был опыт общего с ZF производства гидроусилителя для «Нивы». А к концу 2003 года «десятки» с ГУР прошли сертификацию. Тогда же появились первые 3,5 тысячи «десятых» усилителей, собранных на ZFLS. С ними усилие на рулевом колесе при повороте колес на месте составляло 30–35 Н.

Автомобиль с восьмиклапанным мотором может быть укомплектован гидроусилителем или кондиционером, на выбор. Более мощный мотор ВАЗ-2112 допускает их симбиоз. Первые товарные «десятки» с гидрорулями изготовили в апреле этого года, а с мая объем их выпуска поддерживается на уровне 300 машин в месяц. Устанавливают ГУР не где-то на стороне, а непосредственно на сборочном конвейере АвтоВАЗа. Правда, пока себе в убыток: комплект обходится производителю в 500 евро, а отпускная цена автомобиля возрастает на 300. Впрочем, покуда машина дойдет до покупателя, «цена вопроса» наверняка поднимется до тех же пятисот. Вскоре планируется сборка усилителей в Тольятти (естественно, совместно с «Рулевыми системами») – 5–10 тысяч штук в год. Впоследствии годовой объем производства составит 50–200 тысяч комплектов. Но это возможно лишь при тесном сотрудничестве АвтоВАЗа, ZFLS и «Рулевых систем». Например, рейку (весьма сложное изделие) дешевле делать на ВАЗе. РС отвечает за изготовление бачка, шлангов, установочного комплекта и сборку гидроусилителя. А производство прецизионных узлов (насос и распределитель) останется за «Цанрад фабрик». В этом случае стоимость одного комплекта упадет примерно до 300 евро.

«Десятый» ГУР устанавливается на те же места, что и «механика». Единственное внешнее отличие – с правой стороны к механизму пристыкован рабочий цилиндр с упрятанным внутрь распределителем. Насос унифицирован с тем, что обслуживает ГУР «Шевроле-Нивы» и ВАЗ-2120. Бачок – тоже от «Нивы», оригинальные лишь шланги и трубопроводы. Правда, есть одна тонкость, отличающая «десятый» механизм от «нивовского». В первом нет «отключения» (отсечки или сброса) давления масла при крайних положениях баранки. Потому, когда она повернута до упора в любую сторону, жидкость продолжает «работать», из-за чего усилитель слегка шумит. На «десятке» баранка довольно тяжела, особенно при парковке. А вот с «гидравликой» – совсем другое дело. Крутануть руль от упора до упора одной рукой – легко! И все-таки кажется, что усилие на «десятом» гидроруле совсем не намного, но больше, чем на «Шеви». Впрочем, быть может, такое ощущение – из-за иной посадки. Как и было обещано, в крайних положениях баранки гидроусилитель сопит, несколько пугая непривычного водителя. В остальном же работает безупречно. Разве что самовозврат руля в положение «прямо» после поворота не так активен, как на «механике», но управляемость от этого не страдает.

Краткая техническая характеристика гидроусилителя ВАЗ 2110-2112.

Полное число оборотов руля 3,2

Полный ход рейки 151 мм

Рабочее давление 100 МПа

Объёмная подача масла через гидроусилитель 6 л/мин.

Максимальная температура масла 120°С

Полный объём масла в системе 1,1 л

Объём масляного бачка 0,4 л

1 Болт с шестигранной головкой (d=М6, l=25, b=20,5, s=10)

Ссылка на основную публикацию
Adblock
detector
